自动化宠物笼的制作方法

1.本实用新型涉及宠物技术领域，尤其涉及自动化宠物笼。

背景技术：

2.宠物指人们为了精神目的，而不是为了经济目的而豢养的生物，传统的宠物是指哺乳纲或鸟纲的动物，养着用于玩赏和作伴，实际生活中的宠物包括鱼纲、爬行纲、两栖纲、昆虫，甚至植物，用于观赏、作伴、舒缓人们的精神压力，现在人们豢养最多的是小猫和小狗，当人们在遛宠物的时候突然遇到紧急问题又不能带着宠物一起去，经常会将宠物放置在宠物笼中。
3.然而传统宠物笼的功能性过于单一，仅仅只能对宠物进行临时放置，无法自动对宠物笼中添加食物和水，很容易导致宠物因为饥饿和口渴而过分暴躁，很容易影响宠物的健康，所以我们提出了自动化宠物笼，用于解决上述所提出的问题。

技术实现要素：

4.本实用新型的目的是为了解决传统宠物笼的功能性过于单一的缺点，而提出的自动化宠物笼。
5.为了实现上述目的，本实用新型采用了如下技术方案：
6.自动化宠物笼，包括宠物笼本体，所述宠物笼本体的底部滑动设置有固定盒，所述固定盒内腔的顶部嵌设有格栅，所述宠物笼本体内腔左侧的底部固定连接有支撑板，且支撑板上设置有软垫，所述宠物笼本体内腔右侧的底部沿前后方向依次设置有水槽和食槽，所述宠物笼本体的一侧设置有与食槽配合使用的自动下料机构。
7.优选地，所述自动下料机构包括圆形空心盒，所述圆形空心盒的左侧沿上下方向对称固定连接有连接件，且连接件的左侧固定连接在宠物笼本体上，所述圆形空心盒内腔的中心处纵向转动连接有固定柱，所述固定柱上均匀设置有多组分隔板，所述圆形空心盒的正面通过固定套固定连接有小型电机且小型电机的输出端固定连接在固定柱上，所述圆形空心盒的左侧连通有排料方管且排料方管的左端贯穿至宠物笼本体内，所述排料方管的一端位于食槽的上方，所述圆形空心盒的背面均匀连通有多组加料管且加料管和分隔板呈交错状均匀分布。
8.优选地，所述排料方管呈左侧倾斜状结构，所述排料方管的底部固定连接有小型震动电机。
9.优选地，所述宠物笼本体一侧的正面固定连接有水箱，所述水箱的底部连通有加水管，所述加水管的一端贯穿至宠物笼本体内，所述加水管的一端位于水槽的上方，所述加水管上设置有电磁阀，所述水槽内设置有水位传感器。
10.优选地，所述宠物笼本体内腔的顶部固定连接有紫外线杀菌灯，所述紫外线杀菌灯的底部设置有隔离网。
11.优选地，所述宠物笼本体一侧的顶部嵌设有小型音箱，所述宠物笼本体内腔左侧
的顶部固定连接有小型摄像头。
12.优选地，所述宠物笼本体两侧的底部均纵向开设有滑道，所述固定盒上固定连接有与滑道配合使用的卡条。
13.与现有技术相比，本实用新型的有益效果是：
14.1、本实用新型中，通过设置自动下料机构，多组分隔板的设计，可将圆形空心盒等分，并利用加料管对等分后的空间进行加料，使各个空间内的加料量一致，利用小型电机提供驱动源，在固定柱的辅助下，可带动多组分隔板同步转动，方便将分隔板的一侧与排料方管的一侧接触，使两组分隔板之间的狗粮或者猫粮可快速自动传输至食槽内，从而可对宠物进行定点定时投喂，可有效避免宠物饥饿，提高了宠物笼本体的功能性；
15.2、本实用新型中，通过设置水位传感器，便于对水槽内的净水量进行实时监测，以便在水位不足时自动开启电磁阀，从而可快速解除对加水管的锁止状态，方便水箱内的净水经由加水管快速传输至水槽内，避免净水不足导致宠物因口渴而过分暴躁，进一步提高了宠物笼本体的功能性。
16.本实用新型利用自动下料机构可对宠物进行定点定时投喂，可有效避免宠物饥饿，提高了宠物笼本体的功能性，同时可在净水不足时，自动对水槽进行补水，进一步提高了宠物笼本体的功能性。
附图说明

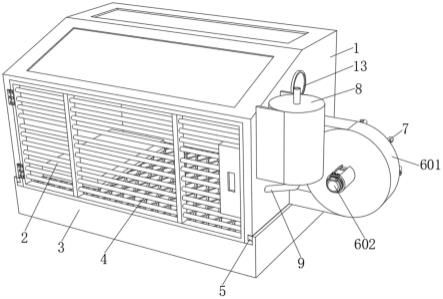

17.图1为本实用新型提出的自动化宠物笼的结构示意图；
18.图2为本实用新型提出的自动化宠物笼的结构局部立体图；
19.图3为本实用新型提出的宠物笼本体的结构仰视图；
20.图4为本实用新型提出的圆形空心盒的结构剖视图。
21.图中：1、宠物笼本体；2、软垫；3、固定盒；4、格栅；5、卡条；6、自动下料机构；601、圆形空心盒；602、小型电机；603、排料方管；604、固定柱；605、分隔板；7、加料管；8、水箱；9、加水管；10、食槽；11、水位传感器；12、水槽；13、小型音箱；14、紫外线杀菌灯；15、隔离网；16、小型摄像头；17、小型震动电机；18、电磁阀。
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
23.实施例一
24.参照图1-4，自动化宠物笼，包括宠物笼本体1，宠物笼本体1的底部滑动设置有固定盒3，固定盒3内腔的顶部嵌设有格栅4，方便宠物的尿液快速下落至固定盒3内，宠物笼本体1内腔左侧的底部固定连接有支撑板，且支撑板上设置有软垫2，宠物笼本体1内腔右侧的底部沿前后方向依次设置有水槽12和食槽10，宠物笼本体1的一侧设置有与食槽10配合使用的自动下料机构6，自动下料机构6的设计，可将狗粮或者猫粮快速自动传输至食槽10内，从而可对宠物进行定点定时投喂，可有效避免宠物饥饿，提高了宠物笼本体1的功能性。
25.实施例二
26.参照图1-4，本实用新型提供一种新的技术方案：自动化宠物笼，包括宠物笼本体1，宠物笼本体1的底部滑动设置有固定盒3，宠物笼本体1内腔的顶部固定连接有紫外线杀菌灯14，紫外线杀菌灯14的底部设置有隔离网15，紫外线杀菌灯14的设计，便于对宠物笼本体1进行消毒，提高了宠物笼本体1的安全性，同时隔离网15的设计，可避免宠物损坏紫外线杀菌灯14，宠物笼本体1两侧的底部均纵向开设有滑道，固定盒3上固定连接有与滑道配合使用的卡条5，可对固定盒3进行快速卡接限位，同时可便于对固定盒3进行拆卸，以便对其进行清洗，固定盒3内腔的顶部嵌设有格栅4，方便宠物的尿液快速下落至固定盒3内，宠物笼本体1内腔左侧的底部固定连接有支撑板，且支撑板上设置有软垫2，宠物笼本体1内腔右侧的底部沿前后方向依次设置有水槽12和食槽10，宠物笼本体1一侧的正面固定连接有水箱8，水箱8的底部连通有加水管9，加水管9的一端贯穿至宠物笼本体1内，加水管9的一端位于水槽12的上方，加水管9上设置有电磁阀18，水槽12内设置有水位传感器11，水位传感器11的设计，便于对水槽12内的净水量进行实时监测，以便在水位不足时自动开启电磁阀18，从而可快速解除对加水管9的锁止状态，方便水箱8内的净水经由加水管9快速传输至水槽12内，避免净水不足导致宠物因口渴而过分暴躁，宠物笼本体1的一侧设置有与食槽10配合使用的自动下料机构6，自动下料机构6包括圆形空心盒601，圆形空心盒601的左侧沿上下方向对称固定连接有连接件，且连接件的左侧固定连接在宠物笼本体1上，圆形空心盒601内腔的中心处纵向转动连接有固定柱604，固定柱604上均匀设置有多组分隔板605，圆形空心盒601的正面通过固定套固定连接有小型电机602且小型电机602的输出端固定连接在固定柱604上，圆形空心盒601的左侧连通有排料方管603且排料方管603的左端贯穿至宠物笼本体1内，排料方管603的一端位于食槽10的上方，排料方管603呈左侧倾斜状结构，排料方管603的底部固定连接有小型震动电机17，小型震动电机17的设计，可在狗粮或者猫粮下落时，对排料方管603进行震动，避免堵塞，圆形空心盒601的背面均匀连通有多组加料管7且加料管7和分隔板605呈交错状均匀分布，自动下料机构6的设计，可将狗粮或者猫粮快速自动传输至食槽10内，从而可对宠物进行定点定时投喂，可有效避免宠物饥饿，提高了宠物笼本体1的功能性，宠物笼本体1一侧的顶部嵌设有小型音箱13，可在宠物情绪暴躁时，远程语音安抚宠物情绪，宠物笼本体1内腔左侧的顶部固定连接有小型摄像头16，可实时监控宠物情况。
27.工作原理：使用时，到达喂食时间时，小型电机602开启，此时小型电机602带动固定柱604进行转动，从而可带动多组分隔板605同步转动，方便将分隔板605的一侧与排料方管603的一侧接触，使两组分隔板605之间的狗粮或者猫粮可快速自动传输至排料方管603内，由于排料方管603是倾斜状结构，则狗粮或者猫粮可快速传输至食槽10内，从而可对宠物进行定点定时投喂，可有效避免宠物饥饿，为了防止狗粮或者猫粮在排料方管603内堵塞，使用者可同步开启小型震动电机17，可使排料方管603不断震动，以便保证其内部狗粮或者猫粮平稳下落，同时多组分隔板605的设计，可将圆形空心盒601等分，使各个空间内的加料量一致，以便可多次循环加料，同时水位传感器11可对水槽12内的净水量进行实时监测，水位不足时，自动开启电磁阀18，从而可快速解除对加水管9的锁止状态，此时水箱8内的净水经由加水管9快速传输至水槽12内，到达预定水位时，电磁阀18自动关闭，同时小型摄像头16可实时监测宠物的状态，同时宠物的尿液经由格栅4可快速下落至固定盒3内，以便后期清理，避免尿液沾满宠物全身。
28.然而，如本领域技术人员所熟知的，小型电机602、小型震动电机17、电磁阀18、小型摄像头16、紫外线杀菌灯14、小型音箱13和水位传感器11的工作原理和接线方法是司空见惯的，其均属于常规手段或者公知常识，在此就不再赘述，本领域技术人员可以根据其需要或者便利进行任意的选配。
29.以上，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
