一种新型宠物猫玩具的制作方法

来源：萌宠菠菠乐园时间：2025-01-20 23:37

一种新型宠物猫玩具的制作方法

本实用新型涉及一种宠物玩具，尤其涉及一种新型宠物猫玩具。

背景技术：

宠物猫陪伴在人们身边，能消除主人的寂寞感，为人们带来欢乐，是人们的好玩伴，倍受宠爱。为了给宠物平时生活制造乐趣，并较好地训练其反应能力，各种各样的宠物玩具相继出现。而现在市面上的宠物玩具大多结构复杂，且又不够新颖，很快就会让宠物熟悉其规律，不能很好地引起宠物的兴致。

技术实现要素：

本实用新型所要解决的技术问题是：提供一种新型宠物猫玩具，结构简单、新颖，与宠物能够形成互动。

本实用新型为解决上述提出的问题所采用的技术方案是：

一种新型宠物猫玩具，包括支撑箱1、圆柱筒2、L型杆3、转轴4和引诱头10，支撑箱1顶部端面上开设有圆孔5，圆柱筒2穿过圆孔5插入固定在支撑箱1内，支撑箱1的一侧面上开设有竖向的长条孔A6，圆柱筒2上开设有与长条孔A6相对应的长条孔B7，L型杆3包括转动杆8和与转动杆8一端固定连接的起落杆9，转动杆8另一端穿过长条孔A6延伸至支撑箱1外，起落杆9位于圆柱筒2内，起落杆9的上端设置可拆卸的引诱头10，转动杆8上穿设一转轴4，转轴4两端插入固定在支撑箱1上。

所述的引诱头10通过螺纹与起落杆9的上端可拆卸连接，方便更换。

所述的为支撑箱1、圆柱筒2、L型杆3、引诱头10均为木质材质。

所述的引诱头10可做成老鼠头或鱼的形状。

所述的引诱头10为毛绒球。

所述的引诱头10为夹持鱼干的夹子。

所述的夹子包括两个相对设置的弹性夹持片11，两弹性夹持片11内侧设置有相互配合的波浪形的凸起12。

所述的支撑箱1由六块木板组合而成。

本实用新型的工作原理：当猫爪下压在支撑箱外的转动杆时，由于杠杆作用，起落杆带动引诱头上升，并从圆柱筒漏出来，然后宠物猫看到引诱头，在引诱头的引诱下向前抓捕引诱头，由于猫爪离开转动杆，在引诱头自重下，引诱头迅速下降，隐藏在圆柱筒，宠物猫基本上都无法触及引诱头，引诱头自动归位，以达到与宠物互动性，增加宠物的乐趣。

本实用新型的有益效果在于：1、结构简单、新颖、成本低、容易制造。2、当猫爪下压在支撑箱外的转动杆时，由于杠杆作用，起落杆带动引诱头上升，并从圆柱筒漏出来，然后宠物猫看到引诱头，在引诱头的引诱下向前抓捕引诱头，由于猫爪离开转动杆，在引诱头自重下，引诱头迅速下降，隐藏在圆柱筒，宠物猫基本上都无法触及引诱头，引诱头自动归位，以达到与宠物互动性，增加宠物的乐趣。

附图说明

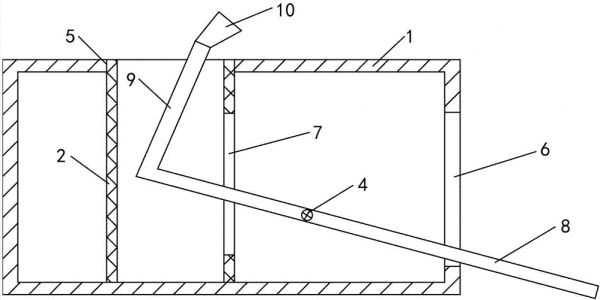

图1是本实用新型引诱头处于低位的结构示意图；

图2是本实用新型引诱头处于高位的结构示意图；

图3是本实用新型圆柱筒的结构示意图；

图4是本实用新型的右视图；

图5是本实用新型弹性夹持片的结构示意图。

其中，1-支撑箱，2-圆柱筒，3-L型杆，4-转轴，5-圆孔，6-长条孔A，7-长条孔B，8-转动杆，9-起落杆，10-引诱头，11-弹性夹持片，12-波浪形的凸起。

具体实施方式

下面结合附图进一步说明本实用新型的实施例。

参照图1-5，本具体实施方式所述的一种新型宠物猫玩具，包括支撑箱1、圆柱筒2、L型杆3、转轴4和引诱头10，支撑箱1顶部端面上开设有圆孔5，圆柱筒2穿过圆孔5插入固定在支撑箱1内，支撑箱1的一侧面上开设有竖向的长条孔A6，圆柱筒2上开设有与长条孔A6相对应的长条孔B7，L型杆3包括转动杆8和与转动杆8一端固定连接的起落杆9，转动杆8另一端穿过长条孔A6延伸至支撑箱1外，起落杆9位于圆柱筒2内，起落杆9的上端设置可拆卸的引诱头10，转动杆8上穿设一转轴4，转轴4两端插入固定在支撑箱1上。

所述的引诱头10通过螺纹与起落杆9的上端可拆卸连接。

所述的为支撑箱1、圆柱筒2、L型杆3、引诱头10均为木质材质。

所述的引诱头10可做成老鼠头或鱼的形状。

所述的引诱头10为毛绒球。

所述的引诱头10为夹持鱼干的夹子。

所述的夹子包括两个相对设置的弹性夹持片11，两弹性夹持片11内侧设置有相互配合的波浪形的凸起12。

本具体实施方式的工作原理：当猫爪下压在支撑箱外的转动杆时，由于杠杆作用，起落杆带动引诱头上升，并从圆柱筒漏出来，然后宠物猫看到引诱头，在引诱头的引诱下向前抓捕引诱头，由于猫爪离开转动杆，在引诱头自重下，引诱头迅速下降，隐藏在圆柱筒，宠物猫基本上都无法触及引诱头，引诱头自动归位，以达到与宠物互动性，增加宠物的乐趣。

本具体实施方式的有益效果在于：1、结构简单、新颖、成本低、容易制造。2、当猫爪下压在支撑箱外的转动杆时，由于杠杆作用，起落杆带动引诱头上升，并从圆柱筒漏出来，然后宠物猫看到引诱头，在引诱头的引诱下向前抓捕引诱头，由于猫爪离开转动杆，在引诱头自重下，引诱头迅速下降，隐藏在圆柱筒，宠物猫基本上都无法触及引诱头，引诱头自动归位，以达到与宠物互动性，增加宠物的乐趣。

本实用新型的具体实施例不构成对本实用新型的限制，凡是采用本实用新型的相似结构及变化，均在本实用新型的保护范围内。
