一种模块化宠物玩具的制作方法

1.本实用新型涉及宠物玩具领域,特别涉及一种模块化宠物玩具。

背景技术：

2.宠物是人们精神上的一种寄托，满足人们交往的需要，可以为人们带来许多欢乐，因此宠物在人们生活中的地位越来越高，而人们对宠物生活品质的要求也越来越高。在与宠物的互动过程中，常常需要利用宠物玩具来提高与其之间的交互玩耍过程，目前，市面上出现的宠物玩具多种多样，但其大都为一体式结构，即宠物玩具无法自行拆卸与组装，不具有模块化拼合的设计功能。

技术实现要素：

3.为了解决上述技术问题，本实用新型的目的在于提供一种模块化宠物玩具，使其可实现不同功能的模块化组装拼合，从而形成一物多用的宠物玩具。
4.为了实现上述目的，本实用新型所采用的技术方案为：一种模块化宠物玩具，包括模块组件和支撑组件，所述模块组件可拆卸连接于支撑组件，所述模块组件设置有玩具模块和喂食模块，所述玩具模块和喂食模块均可拆卸连接于支撑组件。
5.通过采用上述技术方案，支撑组件用于支撑模块组件，模块组件为可实现不同功能的模块组成，模块组件可拆卸连接于支撑组件，实现不同功能的模块之间可完成组装，玩具模块与喂食模块相对于支撑组件可完成更换与组装，丰富了宠物玩具可连接的功能性模块，实现一个宠物玩具在不同模块作用下可实现不同功能的作用，对于宠物而言，可保持其对此宠物玩具的新鲜感。
6.优选的，还设置有联动组件，所述模块组件与联动组件相连。
7.通过采用上述技术方案，联动组件实现模块组件中的多个模块的联动过程。
8.优选的，所述联动组件设置为传动齿组件，所述玩具模块、喂食模块分别作用于相互配合的传动齿组件上。
9.通过采用上述技术方案，传动齿组件啮合连接，使得与其连接的玩具模块、喂食模块联动运转，实现玩耍与喂食的同时进行。
10.优选的，所述支撑组件配合设置有连接组件。
11.通过采用上述技术方案，连接组件用于实现支撑组件的固定。
12.优选的，所述连接组件可拆卸连接于支撑组件。
13.通过采用上述技术方案，将连接组件可拆卸连接于支撑组件，方便此宠物玩具的包装、运输。
14.优选的，所述支撑组件设置有第一连接座和第二连接座，所述玩具模块可拆卸连接于第一连接座，所述喂食模块可拆卸连接于第二连接座。
15.通过采用上述技术方案，第一连接座、第二连接座分别支撑玩具模块、喂食模块，且将玩具模块、喂食模块分别可拆卸连接于第一连接座、第二连接座，使其具有灵活拼合的
特点，且便于包装运输。
16.优选的，所述支撑组件设置有锁止件，所述锁止件作用于模块组件与支撑组件之间。
17.通过采用上述技术方案，锁止件用于限位模块组件和支撑组件的连接，提高模块组件相对于支撑组件的连接稳定性。
18.优选的，所述玩具模块设置为电动玩具，所述电动玩具设置有悬摆玩具，所述悬摆玩具悬挂于支撑组件上。
19.通过采用上述技术方案，电动玩具可实现玩具的电动运动，且电动玩具中的悬摆玩具灵活摆动并悬挂于支撑组件上，用于吸引宠物的注意力与玩耍兴致。
20.优选的，所述电动玩具设置有控制模组，所述控制模组控制连接有时间控制模块。
21.通过采用上述技术方案，控制模组与时间控制模块相连，用于控制电动玩具的运行时间。
22.优选的，所述控制模组电连接有热释电感应单元，所述电动玩具设置有控制开关，所述热释电感应单元设置于控制开关一侧，所述热释电感应单元通过控制模组控制连接于时间控制模块。
23.通过采用上述技术方案，利用控制模组中的控制开关来控制电动玩具的开启与停止，当手动去触发控制开关时，会激活热释电感应单元，使其作用于时间控制模块并通过控制模组控制电动玩具的运行时间。
24.与现有技术相比，本实用新型的优点在于：(1)宠物玩具中的模块组件为可实现不同功能的模块组成，其分别与支撑组件可拆卸连接，实现了同一款产品在不同模块下的组装更换可具有不同的玩耍效果，如玩具模块、喂食模块与支撑组件的拆卸连接，丰富了产品的可表现形式与结构，结构新颖，更受消费者青睐；(2)玩具模块、喂食模块之间通过传动齿组件实现两个模块之间的联动运动，当宠物触动玩具模块运动时，喂食模块同时发生投食动作，进一步激发宠物的持续性把玩兴趣；(3)将玩具模块设置为电动玩具，且电动玩具中设置有控制模组，控制模组中的热释电感应单元安装于控制开关附近，当主人操作控制开关启动此宠物玩具时，可触发热释电感应单元，使其通过控制模组控制时间控制模块，从而实现对电动玩具运行时间的控制。
附图说明

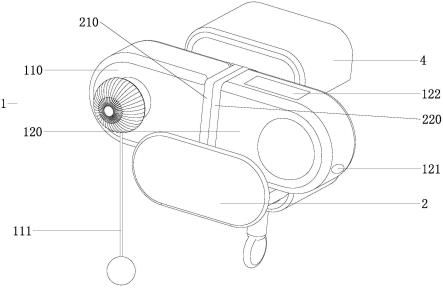

25.图1为实施例1的结构示意图；
26.图2为实施例1的另一结构示意图；
27.图3为实施例1的剖视图；
28.图4为实施例1的部件连接关系示意图。
29.图中：1-模块组件；110-玩具模块；111-悬摆玩具；112-控制模组；113-时间控制模块；114-控制开关；115-热释电感应单元；116-充电模组；117-微型电机；118-转轴；120-喂食模块；121-漏食孔；122-进食孔；2-支撑组件；210-第一连接座；220-第二连接座；3-传动齿组件；4-连接组件；410-卡槽；420-螺纹杆；5-调节按钮；6-盖体；7-缓冲件。
具体实施方式
30.以下结合附图实施例对本实用新型作进一步详细描述。
31.实施例1
32.如图1至图4所示的一种模块化宠物玩具，其主体设置有模块组件1和支撑组件2，模块组件1与支撑组件2相连，模块组件1由多个具有不同功能的模块组成，支撑组件2用于连接各模块，使其形成一个多功能的宠物玩具。
33.所述模块组件1可拆卸连接于支撑组件2，模块组件1与支撑组件2之间的活动连接，使得模块组件1中的各模块灵活安装于支撑组件2上。宠物主人可通过更换不同功能的模块组件1与支撑组件2相连，使其可组装形成不同功能的宠物玩具。
34.所述模块组件1设置有玩具模块110和喂食模块120，玩具模块110和喂食模块120均可拆卸连接于支撑组件2上，使得此宠物玩具完成玩耍、喂食的自由切换，结构新颖，且可实现同一产品被持续更新与利用。
35.所述模块组件1可拆卸连接于支撑组件2的方式优选但不局限于滑动连接，模块组件1可利用设置的卡条卡接于支撑组件2上的滑槽中。
36.所述支撑组件2设置有第一连接座210和第二连接座220，玩具模块110配合连接于第一连接座210，喂食模块120配合连接于第二连接座220，玩具模块110利用其侧壁设置的卡条配合卡接于第一连接座210上预设的滑槽中，同样的，喂食模块120利用其侧壁设置的卡条配合卡接于第二连接座220上预设的滑槽中，以此实现玩具模块110、喂食模块120与支撑组件2之间的可拆卸连接。
37.所述支撑组件2设置有锁止件，锁止件作用于模块组件1与支撑组件2之间，具体的，锁止件作用于玩具模块110与第一连接座210之间，实现玩具模块110安装于第一连接座210后位置的锁定，当然，其还可作用于喂食模块120与第二连接座220之间，实现喂食模块120安装于第二连接座220后位置的锁定。
38.本实施例以锁止件作用于玩具模块110与第一连接座210之间为例展开描述，锁止件包括卡扣和调节按钮5，调节按钮5和卡扣均安装于玩具模块110上，调节按钮5与卡扣连接，可锁止固定第一连接座210，从而增强玩具模块110与第一连接座210之间的连接稳定性。按动调节按钮5，可使卡扣脱离第一连接座210，从而解锁玩具模块110与第一连接座210。需要注意的是，调节按钮5与卡扣连接，实现连接或者解锁关系的结构为现有技术，此处不再赘述。
39.在本实施例中，所述玩具模块110设置为电动玩具，电动玩具可实现玩具模块的电动运动。
40.进一步的，所述电动玩具设置有悬摆玩具111，悬摆玩具111悬挂于支撑组件2上，悬摆玩具111为可自由摆动的悬臂式结构玩具，如图1所示，宠物可通过捕捉灵活摆动的悬摆玩具111，来提高其对此宠物玩具的吸引力。需要注意的是，悬摆玩具111的悬臂优选但不局限于绳体。
41.所述电动玩具设置有充电模组116，充电模组116为电动玩具的正常运行提供可用电量。
42.所述电动玩具设置有运动模组，充电模组116与运动模组电连接，运动模组为电动玩具的运动提供驱动力，运动模组设置有微型电机117，微型电机117的输出轴连接有转轴
118，悬摆玩具111的绳体缠绕于转轴118上，微型电机117带动转轴118转动，转动的转轴118对绳体具有收放作用，从而带动绳体上的悬摆玩具111上下运动。
43.如图4所示，所述电动玩具设置有控制模组112，充电模组116与控制模组112实现电信号传输，同时控制模组112可控制运动模组进行运动的时间。
44.所述控制模组112优选但不局限于微控芯片。
45.进一步的，所述控制模组112设置有控制开关114，操作控制开关114，可对微型电机117的开关进行控制，从而使得控制模组112。
46.所述控制模组112设置有时间控制模块113，时间控制模块113集成设置于控制模组112上，时间控制模块113通过控制模组112间接作用于微型电机117并用于控制微型电机117的运行时间。
47.所述控制模组112还设置有热释电感应单元115，热释电感应单元115电连接于控制模组112，热释电感应单元115安装于控制开关114一侧。当主人伸手去触摸控制开关114，使得电动玩具开始运动时，热释电感应单元115感知周围热量，并通过控制时间控制模块113实现对电动玩具运行时间的触发开启过程。需要注意的是，热释电感应单元115及其连接为现有技术，此处不再详述。
48.在本实施例中，所述喂食模块120设置有漏食孔121，如图1所示，喂食模块120中的食物可从漏食孔121中下漏。
49.所述喂食模块120设置有进食孔122，如图1所示，主人可通过进食孔122向喂食模块120中补充食物。
50.所述进食孔122对应安装有盖体6，如图3所示，盖体6活动连接于喂食模块120上，盖体6可封堵于进食孔122并保证喂食模块120的美观性。
51.在本实施例中，上述宠物玩具还设置有联动组件，联动组件与模块组件1相连，用于实现模块组件1中的各模块联动运动。
52.具体的，所述联动组件设置为传动齿组件3，如图3所示，传动齿组件3安装于支撑组件2中的第一连接座210、第二连接座220上，利用相互啮合的传动齿组件3，可实现第一连接座210和第二连接座220之间的联动过程，从而使得第一连接座210上的玩具模块110、第二连接座220上的喂食模块120可实现联动，即宠物在玩耍悬摆玩具111时，若对悬摆玩具111施加一定的拉力作用，悬摆玩具111及第一连接座210在传动齿组件3的作用下转动，转动的传动齿组件3促使第二连接座220及喂食模块120转动，食物可从喂食模块120中下落。
53.为方便食物从喂食模块120下落，将漏食孔121开设于喂食模块120的下侧位置。
54.如图3所示，所述第一连接座210和第二连接座之间设置有缓冲件7，缓冲件7粘贴于第一连接座210和/或第二连接座220上，缓冲件7可用于降低第一连接座210、第二连接座220之间发生的磨损情况。
55.在本实施例中，所述支撑组件2设置有连接组件4，连接组件4用于固定支撑组件2于桌面等物体上。
56.所述连接组件4可拆卸连接于支撑组件2，从而方便上述宠物玩具的包装与运输。
57.所述连接组件4一侧开设有卡槽410，如图2所示，卡槽410可卡接配合于桌面，同时，连接组件4上配合连接有螺纹杆420，螺纹杆420穿射于连接组件4上预设的螺纹槽并可沿螺纹槽上下移动，转动螺纹杆420一端，其另一端在卡槽410中移动，并用于抵接桌面，从
而达到调节连接组件4可配合连接不同尺寸桌面的效果。
58.尽管以上详细地描述了本实用新型的优选实施例，但是应该清楚地理解，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
