一种便于收集宠物粪便的宠物屋的制作方法

本技术涉及粪便收集宠物屋，具体涉及一种便于收集宠物粪便的宠物屋。

背景技术：

1、随着社会经济的快速发展，以及人们生活经济水平的提高，目前大多数人们都喜欢在家里面养一只宠物，宠物屋的市场也随之愈加广阔现有技术中，宠物关在宠物屋后，宠物会在宠物屋内进行排便，宠物主人会定期对内部进行清理，而且清理起来非常不方便，所以我们提出了一种便于收集粪便的宠物屋。

2、如中国专利公开号：cn216452547u一种便于收集粪便的宠物屋，包括有宠物屋，所述宠物屋的底部固定连接有矩形槽，所述矩形槽靠近侧壁的底部开设有对称设置的两个矩形口，本实用新型涉及宠物屋技术领域。本实用新型，解决了宠物关在宠物屋后，宠物会在宠物屋内进行排便，宠物主人会定期对内部进行清理，而且清理起来非常不方便的问题。

3、宠物会在宠物屋内进行排便，宠物主人会定期对内部进行清理，而且清理起来非常不方便的问题。

技术实现思路

1、本实用新型的目的在于提供一种便于收集宠物粪便的宠物屋，以解决上述背景技术中提出的问题。

2、为解决上述技术问题，本实用新型所采用的技术方案是：

3、一种便于收集宠物粪便的宠物屋，包括宠物屋本体，所述宠物屋本体包括宠物箱，所述宠物箱的左侧边缘位置上固定连接有粪便收集机构，所述宠物箱的内侧表面上设置有抬升单元，所述宠物箱的内部活动套接有粪便分离单元。

4、本实用新型技术方案的进一步改进在于：所述宠物箱的两侧内表面上开设有内陷凹槽，所述内陷凹槽的内侧表面上设置有转动轴，所述宠物箱的顶部外表面上设置有抽气回收器，同时配合抽气回收器对宠物箱内部的产生的废气进行回收。

5、本实用新型技术方案的进一步改进在于：所述粪便分离单元包括设置在转动轴外侧表面上的粪便收集箱，会在粪便收集箱的内侧表面进行排便，从而将粪便收集箱进行抬升，所述粪便收集箱的内侧表面上开设有渗透槽，利用渗透槽将粪便收集箱内部的猫砂进行过滤下来，将粪便隔离出来，所述粪便收集箱的内侧底部表面上设置有导流斜槽。

6、本实用新型技术方案的进一步改进在于：所述抬升单元包括固定安装在内陷凹槽内侧表面上的转动器，所述转动器的输出端上固定连接有收缩绳。

7、本实用新型技术方案的进一步改进在于：所述宠物箱的两侧内表面上开设有滑槽，所述收缩绳的一端固定连接在粪便收集箱的外侧表面上，所述滑槽的内侧表面上滑动搭接有猫砂箱，利用猫砂箱底部表面上的振动机对猫砂箱进行振动，从而将内部的猫砂均匀的包裹在粪便的表面上，所述猫砂箱的底部表面上设置有振动机，且所述粪便收集箱的外侧表面活动搭接在猫砂箱的内侧表面上。

8、本实用新型技术方案的进一步改进在于：所述粪便收集机构包括固定连接在宠物箱外侧表面上的储存箱，所述储存箱的顶部外表面上设置有闭合顶盖，所述储存箱的内侧底部表面上固定安装有振动器。

9、本实用新型技术方案的进一步改进在于：所述振动器的输出端上活动套接有收纳套壳，再通过收纳套壳对粪便进行收集，且所述收纳套壳的表面活动搭接在储存箱的内侧表面上收集，为防止粪便在收纳套壳的内部堆积起来，无法平铺在收纳套壳的内部，所述储存箱的右侧外表面上固定连接有导流板，且所述导流板的外侧表面上活动搭接在粪便收集箱的外侧表面上。

10、由于采用了上述技术方案，本实用新型相对现有技术来说，取得的技术进步是：

11、1、本实用新型提供一种便于收集宠物粪便的宠物屋，宠物进入到宠物箱内部的时候，会在粪便收集箱的内侧表面进行排便，利用猫砂箱底部表面上的振动机对猫砂箱进行振动，从而将内部的猫砂均匀的包裹在粪便的表面上，同时配合抽气回收器对宠物箱内部的产生的废气进行回收。

12、2、本实用新型提供一种便于收集宠物粪便的宠物屋，需要回收粪便的时候，配合转动器对收缩绳进行转动，从而将粪便收集箱进行抬升，利用转动轴对粪便收集箱的一端进行限定位置，使得粪便收集箱进行翘起来，利用渗透槽将粪便收集箱内部的猫砂进行过滤下来，将粪便隔离出来，随着粪便收集箱的不断翘起来，再通过导流斜槽对粪便进行引导。

13、3、本实用新型提供一种便于收集宠物粪便的宠物屋，配合导流板对粪便进行引导，再通过收纳套壳对粪便进行收集，为防止粪便在收纳套壳的内部堆积起来，无法平铺在收纳套壳的内部，利用振动器对收纳套壳进行振动，将粪便进行均匀的平铺在收纳套壳的内部表面上，打开闭合顶盖将收纳套壳抽离出来，对粪便进行回收，再使得猫砂箱在滑槽的内部进行滑动，对猫砂进行更换。

技术特征：

1.一种便于收集宠物粪便的宠物屋，包括宠物屋本体(1)，所述宠物屋本体(1)包括宠物箱(11)，其特征在于：所述宠物箱(11)的左侧边缘位置上固定连接有粪便收集机构(2)，所述宠物箱(11)的内侧表面上设置有抬升单元，所述宠物箱(11)的内部活动套接有粪便分离单元。

2.根据权利要求1所述的一种便于收集宠物粪便的宠物屋，其特征在于：所述宠物箱(11)的两侧内表面上开设有内陷凹槽(13)，所述内陷凹槽(13)的内侧表面上设置有转动轴(14)，所述宠物箱(11)的顶部外表面上设置有抽气回收器(16)。

3.根据权利要求1所述的一种便于收集宠物粪便的宠物屋，其特征在于：所述粪便分离单元包括设置在转动轴(14)外侧表面上的粪便收集箱(15)，所述粪便收集箱(15)的内侧表面上开设有渗透槽(152)，所述粪便收集箱(15)的内侧底部表面上设置有导流斜槽(151)。

4.根据权利要求1所述的一种便于收集宠物粪便的宠物屋，其特征在于：所述抬升单元包括固定安装在内陷凹槽(13)内侧表面上的转动器(112)，所述转动器(112)的输出端上固定连接有收缩绳(113)。

5.根据权利要求4所述的一种便于收集宠物粪便的宠物屋，其特征在于：所述宠物箱(11)的两侧内表面上开设有滑槽(111)，所述收缩绳(113)的一端固定连接在粪便收集箱(15)的外侧表面上，所述滑槽(111)的内侧表面上滑动搭接有猫砂箱(12)，所述猫砂箱(12)的底部表面上设置有振动机，且所述粪便收集箱(15)的外侧表面活动搭接在猫砂箱(12)的内侧表面上。

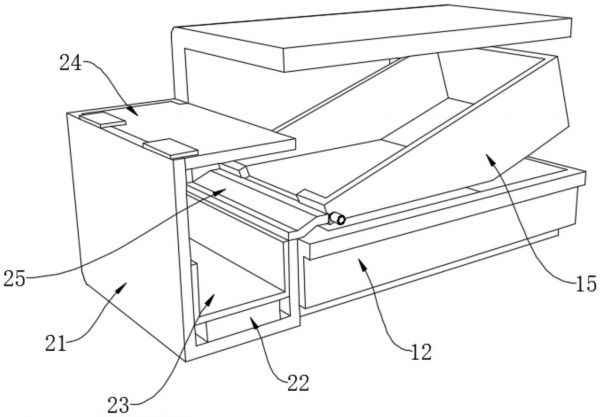

6.根据权利要求1所述的一种便于收集宠物粪便的宠物屋，其特征在于：所述粪便收集机构(2)包括固定连接在宠物箱(11)外侧表面上的储存箱(21)，所述储存箱(21)的顶部外表面上设置有闭合顶盖(24)，所述储存箱(21)的内侧底部表面上固定安装有振动器(22)。

7.根据权利要求6所述的一种便于收集宠物粪便的宠物屋，其特征在于：所述振动器(22)的输出端上活动套接有收纳套壳(23)，且所述收纳套壳(23)的表面活动搭接在储存箱(21)的内侧表面上，所述储存箱(21)的右侧外表面上固定连接有导流板(25)，且所述导流板(25)的外侧表面上活动搭接在粪便收集箱(15)的外侧表面上。

技术总结
本技术公开了一种便于收集宠物粪便的宠物屋，涉及粪便收集宠物屋技术领域，包括宠物屋本体，所述宠物屋本体包括宠物箱，所述宠物箱的左侧边缘位置上固定连接有粪便收集机构，所述宠物箱的内侧表面上设置有抬升单元，所述宠物箱的内部活动套接有粪便分离单元，所述宠物箱的两侧内表面上开设有内陷凹槽，所述内陷凹槽的内侧表面上设置有转动轴，所述宠物箱的顶部外表面上设置有抽气回收器。本技术宠物进入到宠物箱内部的时候，会在粪便收集箱的内侧表面进行排便，利用猫砂箱底部表面上的振动机对猫砂箱进行振动，从而将内部的猫砂均匀的包裹在粪便的表面上，同时配合抽气回收器对宠物箱内部的产生的废气进行回收。

技术研发人员：罗华明,罗光全,傅立春
受保护的技术使用者：福建连城航凯木业有限公司
技术研发日：20230423
技术公布日：2024/1/13
