可拼装运动型玩具小鸟的制作方法

本实用新型涉及一种可拼装玩具，具体为一种可拼装运动型玩具小鸟。

背景技术：

我国目前正处在开放二胎的生育政策下，国内儿童的数量正在不断增长。而且现今的父母们都非常重视儿童智力的培养和开发，市场上出现了琳琅满目的益智玩具。可拼装拆卸玩具便是这些益智玩具中的一种，但是纵观目前市场上的这些可拼装玩具，其结构都比较简单，玩具成型后不能运动，从中不能学习到比较实用的机械结构和传动原理。

技术实现要素：

本实用新型的目的在于解决上述问题，对现有技术加以改进，提出一种融合多种传动原理，简单电学知识，成型后能够由电机驱动并运动的可拼装运动型玩具小鸟。

为实现上述目的，本实用新型的技术方案是：一种可拼装运动型玩具小鸟，包括底座、支架、叶片支架、多个叶片，所述底座上面固定连接支架，所述支架上面通过电机安装板连接直流电机，所述直流电机输出端固定连接蜗杆，所述电机安装板上通过支撑杆连接叶片支架，所述蜗杆的另一端连接在叶片支架的水平轴套中，所述叶片支架中部的两个倾斜的轴套中通过蜗轮轴安装蜗轮，所述蜗轮与蜗杆啮合连接，所述蜗轮轴的上端连接180度连接管，所述180度连接管的另一端的轴套连接旋转销，所述旋转销通过活动轴承连接滑杆，所述滑杆的杆体套接在滑杆座中，所述滑杆座的下端通过叶片支架活动轴承固定于叶片支架的各端点上，叶片通过螺栓固定在滑杆端头附近。

进一步，所述底座为具有一定重量的底座，底座内部为中空，能容纳2节7号电池进行供电。

进一步，所述直流电机输出端通过联轴器连接蜗杆。

进一步，所述旋转销通过头部的小孔连接活动轴承，活动轴承的内圈连接滑杆。

本实用新型的有益效果是：与现有技术相比，玩具的整体结构明显复杂很多，牵涉多种传动原理，如：电机驱动、蜗轮蜗杆传动、连杆机构传动、滑套机构、限位机构等。玩具外形美观，造型独特，富有艺术感。零部件结构简单，加工成本低廉，适合批量生产，便于控制最终消费者的购买成本。

附图说明

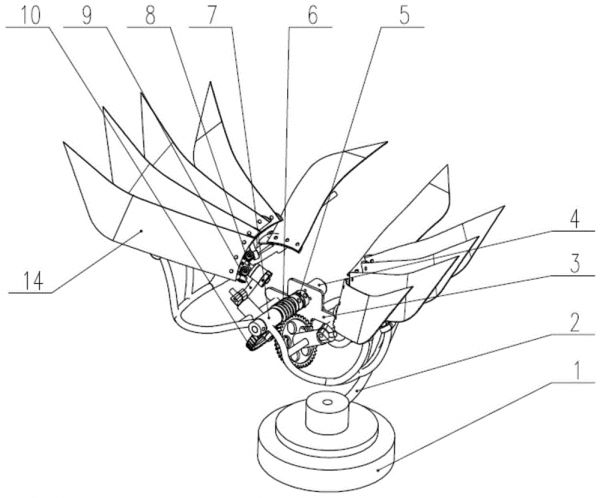

图1为本实用新型的可拼装运动型玩具小鸟结构立体示意图一；

图2为本实用新型的可拼装运动型玩具小鸟结构立体示意图二；

图3为传动部分结构立体示意图；

图4为本实用新型的可拼装运动型玩具小鸟结构俯视图；

图5为叶片支架结构立体示意图；

图中：1-底座、2-支架、3-电机安装板、4-直流电机、5-联轴器、6-蜗杆、7-叶片支架、8-旋转销、9-180度连接管、10-蜗轮、11-活动轴承、12-滑杆座、13-滑杆、14-叶片、15-叶片支架活动轴承。

具体实施方式

以下结合附图，对本实用新型做进一步描述：

请参阅图1、2、3、4、5，本实用新型的可拼装运动型玩具小鸟，包括底座1、支架2、电机安装板3、直流电机4、联轴器5、蜗杆6、叶片支架7、旋转销8、180度连接管9、蜗轮10、活动轴承11、滑杆座12、滑杆13、叶片14、叶片支架活动轴承15。

玩具的底座1比较厚重，用来稳定整个玩具在运动时产生的惯性，底座1内部中空，其可以容纳2节7号电池对直流电机4进行供电，底座1上面固定连接支架2，支架2管内中空，直流电机4的供电线从支架2内部穿过，连接底座1中的电池，支架2的上方通过螺栓连接电机安装板3，直流电机4通过螺栓固定在电机安装板3上，直流电机4的输出端通过联轴器5连接蜗杆6，蜗杆6的另一端固定在叶片支架7的水平轴套中，这样直流电机4便可通过联轴器5驱动蜗杆6旋转，叶片支架7的下方有二根支撑杆通过螺栓固定在电机安装板3上，叶片支架7中部有2个倾斜的轴套，在轴套中安装带轴的蜗轮10，保证蜗轮10和蜗杆6可以啮合，蜗轮轴的上端连接180度连接管9，180度连接管9采用抱紧结构，其本身和蜗轮10没有相对移动，180度连接管9的另一端轴套连接旋转销8，旋转销8可以自由转动，旋转销8头部的小孔连接多个活动轴承11，活动轴承11的内圈连接滑杆13头部的销接，滑杆13的杆体套接在滑杆座12中，运动时滑杆13可以在滑杆座12中保持滑动状态，滑杆座12的下端连接叶片支架活动轴承15，叶片支架活动轴承15提供了一个稳定的旋转支点，供滑杆13稳定滑动，叶片支架活动轴承15的另一端固定于叶片支架7的各端点上，叶片14的一头通过螺栓固定在滑杆13端头附近。当直流电机4开始旋转，便可驱动蜗杆6旋转，蜗杆6驱动蜗轮10旋转，蜗轮10驱动180度连接管9做360度的不停旋转，180度连接管9的旋转影响到了多根滑杆13头部位置的改变，在滑杆座12的配合下，多片叶片14的位置不停的变化，呈现出“大鹏展翅”的效果，造型独特，极具艺术感。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型原理和精神的情况下对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

技术特征：

1.一种可拼装运动型玩具小鸟，包括底座、支架、叶片支架、多个叶片，其特征在于：所述底座上面固定连接支架，所述支架上面通过电机安装板连接直流电机，所述直流电机输出端固定连接蜗杆，所述电机安装板上通过支撑杆连接叶片支架，所述蜗杆的另一端连接在叶片支架的水平轴套中，所述叶片支架中部的两个倾斜的轴套中通过蜗轮轴安装蜗轮，所述蜗轮与蜗杆啮合连接，所述蜗轮轴的上端连接180度连接管，所述180度连接管的另一端的轴套连接旋转销，所述旋转销通过活动轴承连接滑杆，所述滑杆的杆体套接在滑杆座中，所述滑杆座的下端通过叶片支架活动轴承固定于叶片支架的各端点上，叶片通过螺栓固定在滑杆端头附近。

2.根据权利要求1所述的可拼装运动型玩具小鸟，其特征在于：所述底座为具有一定重量的底座，底座内部为中空，能容纳2节7号电池进行供电。

3.根据权利要求1所述的可拼装运动型玩具小鸟，其特征在于：所述直流电机输出端通过联轴器连接蜗杆。

4.根据权利要求1所述的可拼装运动型玩具小鸟，其特征在于：所述旋转销通过头部的小孔连接活动轴承，活动轴承的内圈连接滑杆。

技术总结
本实用新型涉及一种可拼装运动型玩具小鸟，底座上面固定连接支架，所述支架上面通过电机安装板连接直流电机，直流电机输出端固定连接蜗杆，所述电机安装板上通过支撑杆连接叶片支架蜗杆的另一端连接在叶片支架的水平轴套中，叶片支架中部的两个倾斜的轴套中通过蜗轮轴安装蜗轮，蜗轮与蜗杆啮合连接，蜗轮轴的上端连接180度连接管，180度连接管的另一端的轴套连接旋转销，旋转销通过活动轴承连接滑杆，滑杆的杆体套接在滑杆座中，滑杆座的下端通过叶片支架活动轴承固定于叶片支架的各端点上，叶片通过螺栓固定在滑杆端头附近。本实用新型与现有技术相比，玩具牵涉多种传动原理，零部件结构简单，加工成本低廉。

技术研发人员：曹喆辰;应亦丰
受保护的技术使用者：上海世卓科技有限公司
技术研发日：2020.11.30
技术公布日：2021.07.23
