智能鱼缸的设计制作步骤、原理图

昨天看了这篇文章，觉得挺好，分享一下哈~

1.说明

智能鱼缸致力于实现全自动护理鱼缸。解决了传统鱼缸饲养及照料的困难, 并所有的功能实现全自动化供给：

1、自动感应水温

2、自动恒温

3、自动加热

4、自动供氧

解决了没有时间照料鱼，或者更好地饲养热带鱼,智能鱼缸满足一些水族的特殊生存条件。

该设备主要实现对鱼缸的智能化，网络化监控，然后通过Atom核心板将其接入IntoRobot云平台，可以通过WEB和手机端APP定制的控件进行实时监控，还可以通过微信分享给好友控制。

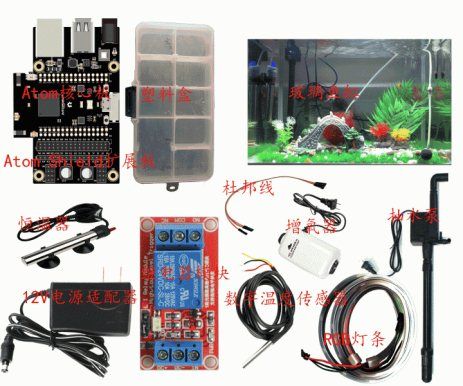

2.所需材料

如下图，为了清晰显示，图片做了缩放：

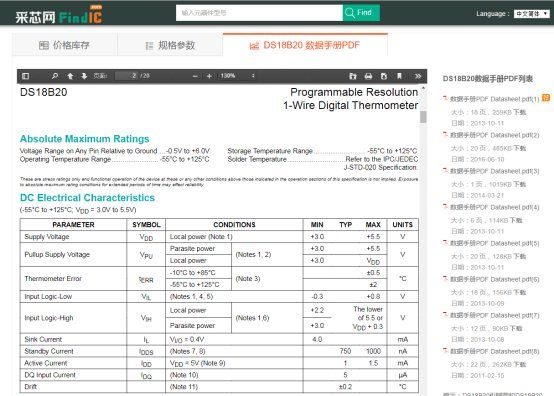

3、看手册datasheet，不管研发什么，必须先看资料。我比较常去采芯网找资料，界面比较简洁，没有广告。以下是手册截图。

4.接线方式

将DS18B20数字温度传感器接入Atom核心板，接线如下：

如图：

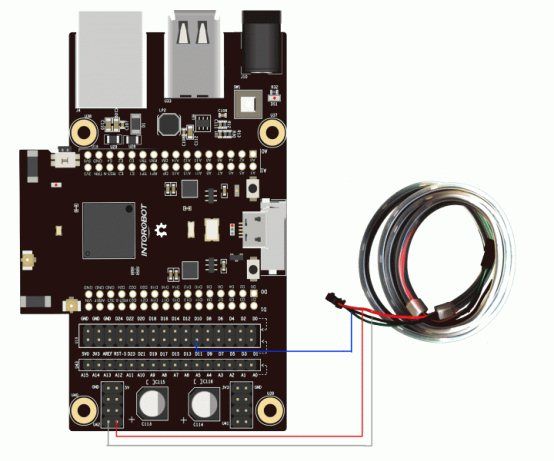

将RGB灯条模块接入Atom核心板，接线如下：

如图：

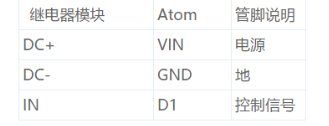

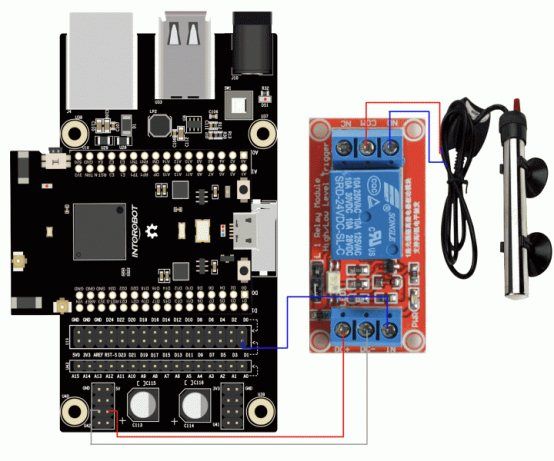

将恒温器通过继电器模块接入Atom核心板，接线如下：

注意插头需要接高电压，插头线破皮后接入继电器控制，如图：

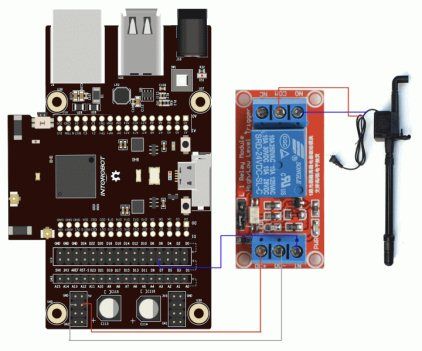

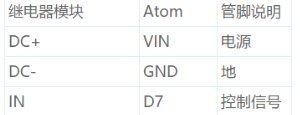

将抽水泵通过继电器模块接入Atom核心板，接线如下：

注意插头需要接高电压，插头线破皮后接入继电器控制，如图：

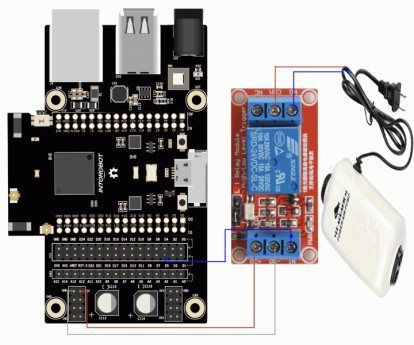

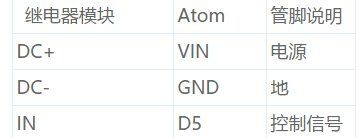

将增氧器通过继电器模块接入Atom核心板，接线如下：

注意插头需要接高电压，插头线破皮后接入继电器控制，如图：

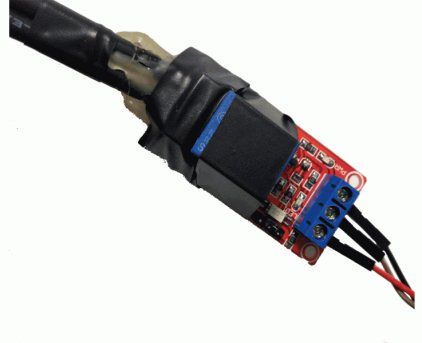

上述三个插线头接好后，用绝缘胶带缠好，并用胶枪固定好，胶枪一方面起固定作用，一方面也有防水绝缘的作用。如下图：

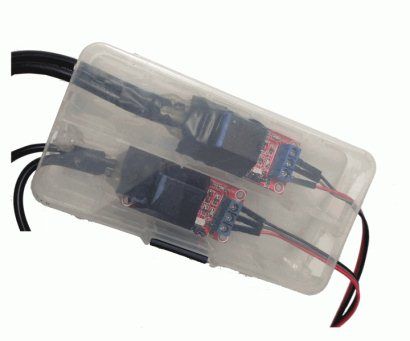

最后把三个继电器固定在塑料盒子里面如下图：

把灯条盘在鱼缸盖子上用双面胶带固定好即可。

5.平台对应的参考设备说明及操作方式

     1) 通过手机APP将Atom核心板完成配置，成功连接至IntoRobot云平台（配置方式详见：  docs.intorobot点com/zh/start/ ）

     2) WEB或APP选择智能鱼缸参考设备，复制至已配置的设备

     3)根据提示完成程序的烧录

     4)  设备正常运行

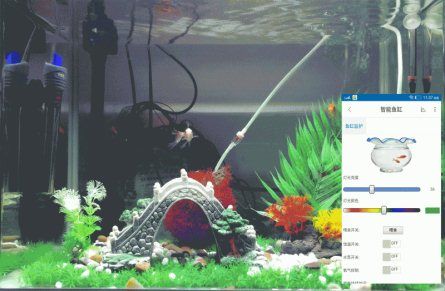

6.设备正常运行并演示（包括：WEBAPP截图，完整设备图片）

7.应用场景及扩展

适用于美化生活的智能设备提升，是未来智能家居的通用模块。也可以扩展到生产领域。，如景观鱼的养殖，少儿科学教育系统。通过适当改造也可以做成宠物管家。

学无止境，分享以上网络创意制作，一起研究研究。
