LM234Z

来源：萌宠菠菠乐园时间：2026-01-15 17:41

温馨提醒：图片仅供参考，商品以实物为准

3 引脚可调电流源

SMT扩展库SMT补贴嘉立创PCB免费打样

描述LM234 100°C 3 引脚可调节电流源

品牌名称TI(德州仪器)

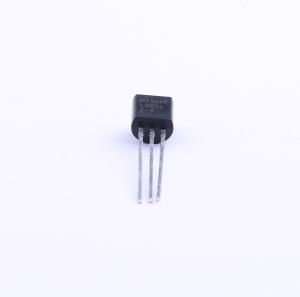

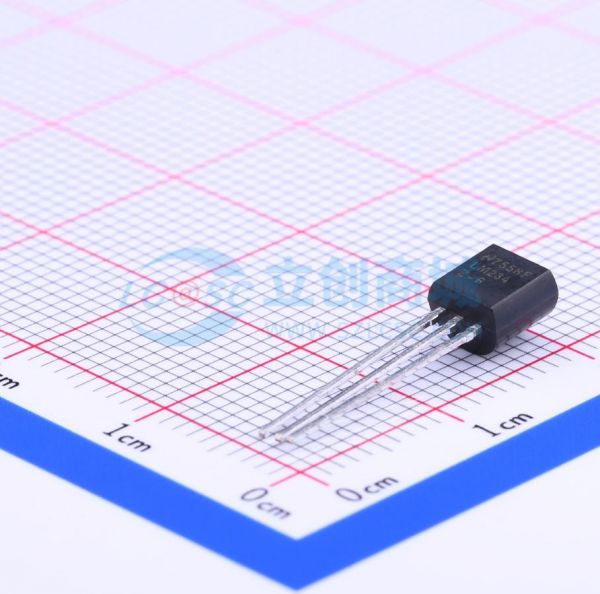

商品型号LM234Z-6/NOPB

商品编号C139305

商品封装TO-92

包装方式盒装

商品毛重0.214克(g)

属性参数值商品目录电流源/恒流源类型电流源工作电压1V~40V属性参数值输出电流10mA精度±2%工作温度-25℃~+100℃

商品概述

LM134/LM234/LM334是三端可调电流源，工作电流范围达10,000:1，具有出色的电流调节能力，动态电压范围宽，为1V至40V。只需一个外部电阻即可设定电流，无需其他元件。初始电流精度为±3%。LM134/LM234/LM334是真正的浮动电流源，无需单独的电源连接。此外，施加高达20V的反向电压时，仅会产生几十微安的电流，使该器件在交流应用中可同时充当整流器和电流源。 LM134中用于设定工作电流的检测电压在25°C时为64mV，且与绝对温度（°K）成正比。采用最简单的单外部电阻连接方式，可产生温度系数约为+0.33%/°C的电流。通过增加一个额外的电阻和一个二极管，可实现零漂移工作。这些电流源的应用包括偏置网络、浪涌保护、低功率基准、斜坡信号产生、LED驱动和温度传感。LM234 - 3和LM234 - 6被指定为真正的温度传感器，初始精度分别保证为±3°C和±6°C。由于长线路中的串联电阻不影响精度，这些器件非常适合远程检测应用。此外，仅需两根导线。 LM134的工作温度范围为 - 55°C至 + 125°C，LM234为 - 25°C至 + 100°C，LM334为0°C至 + 70°C。这些器件提供TO密封、TO - 92和SOIC - 8塑料封装。
