基于物联网的宠物检测管理系统(有完整资料)
资料查找方式:
特纳斯电子(电子校园网):搜索下面编号即可
编号:
T1632203M
设计简介:
本设计是基于物联网的宠物 检测 管理系统,主要实现以下功能:
1.用gps获取经纬度
2.用一个心率检测模块检测心率
3.oled显示温度,经纬度,心率
4.温度异常,蜂鸣器报警
5.用wifi的方式连接阿里云物联网平台,检测的数据发送给云平台
6.通过按键设置温度阈值
标签:STM32、WIFI、心率检测模块、OLED、温度传感器、GPS

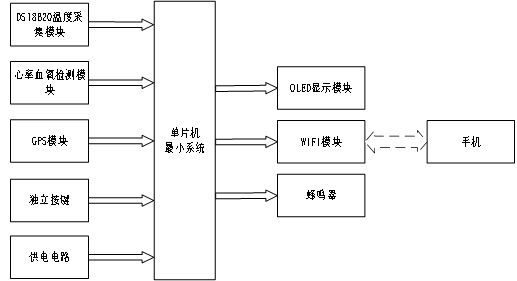

基于物联网的宠物检测管理系统:中控部分、输入部分和输出部分。下面分别对这三部分进行概述:
中控部分核心组件: STM32F103 单片机
功能概述:作为系统的中枢大脑,STM32F103单片机负责协调各模块的工作。它接收来自输入部分的各类传感器数据,包括宠物的体温、心率、位置信息等,通过内置算法对这些数据进行处理和分析。根据处理结果,单片机控制输出部分执行相应的操作,如显示信息、传输数据到云端或触发报警等。
输入部分 DS18B20温度采集模块实时测量并报告宠物的体温,为系统提供关键健康数据。心率血氧检测模块监测宠物的心率,评估其心血管健康状况。GPS模块获取宠物的精确位置信息,确保宠物安全,便于追踪。独立按键提供用户界面,用于切换显示界面、设置体温阈值等操作。供电电路为整个系统提供稳定可靠的电源,确保系统正常运行。 输出部分 OLED显示屏显示宠物的当前位置(经纬度)、体温、心率以及预设的体温阈值,为用户提供直观的信息反馈。WIFI模块连接阿里云等物联网平台,实时传输宠物的健康数据至云端,同时支持手机APP远程设置温度阈值、查看宠物状态等功能。蜂鸣器在检测到宠物心率或体温异常时发出报警声,及时提醒用户注意宠物的健康状况。5 实物调试
5.1 电路焊接总图
首先在AD中根据各个模块画出原理图,然后导出PCB进行连线,最后通过嘉立创进行打板。板子到手之后就是焊接过程,第一部分是电源模块,将电源接口、电源开关、1k电阻、两个电容进行滤波和一个指示灯依次焊接,焊接好之后插入Type-C电源,指示灯点亮,电源模块测试正常。第二部分是显示模块,排母焊接好后,将OLED显示屏插入排母。第三部分是单片机最小系统板,因为最小系统板已经引出了程序烧录接口和自带复位电路,所以只要焊接两个排母将单片机最小系统板插入排母。第四部分是蜂鸣器。第五部分是GPS,先焊接5Pin的排母,将GPS插入排母。第六部分是心率血氧模块,先焊接了两个4Pin的排母,然后把传感器插入。第七部分是WiFi模块,先焊接6Pin的排母,将焊接在转接板的WiFi插入排母。第八部分为DS18B20温度传感器,直接焊接在电路板上。第十部分是三个独立按键。下图5-1为焊接完整实物图:

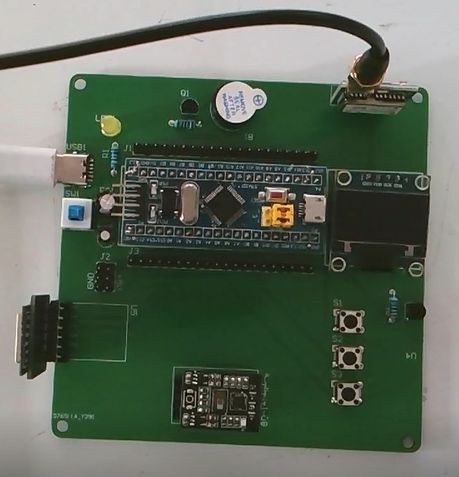

图5-1电路焊接总图
5.2 WiFi模块联网
先把它需要连接网络(注意是2.4G频段的网络)的名称改成大写的英文字母“WIFI”,密码设置为“123456789”,如果是用手机开热点的话,在给电路板通电之前,手机最好处于开热点的界面,特别是苹果手机。一切准备好之后,给电路板通电,WiFi模块上面的蓝色指示灯会闪,说明正在进行联网,在联网过程中OLED显示屏不显示,联上网之后,OLED显示屏开始显示,程序开始运行。如图5-2所示,

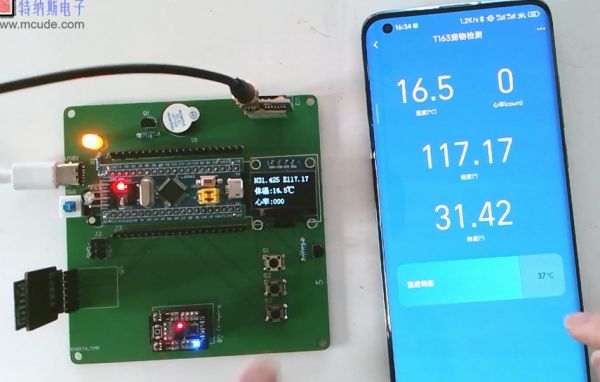

图5-2配网图
5.3 设置体温阈值实物测试

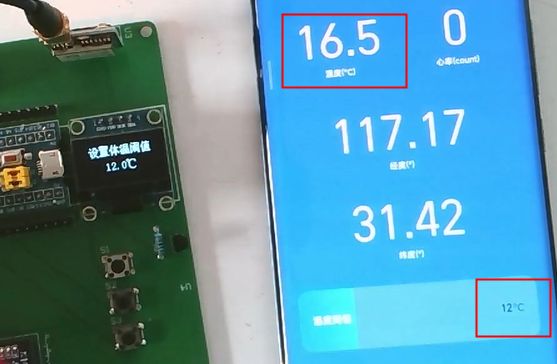

如图5-3所示,按下第一个按键后,屏幕显示“设置体温阈值”,按第二个按键,体温阈值+1;按第三个按键,体温阈值-1。也可以直接在手机上设置体温阈值。

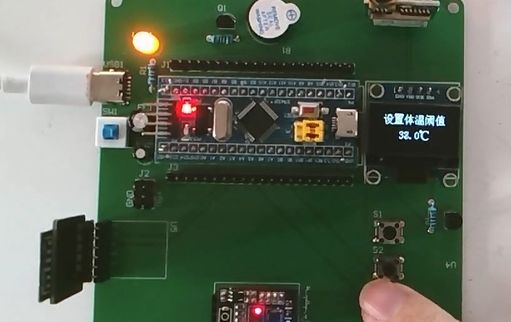

图5-3设置体温阈值实物图
5.4 报警实物测试
如图5-4所示,当温度大于温度阈值或心率不在范围内时,蜂鸣器报警。

图5-4报警实物图
6 仿真调试
6.1仿真总体设计
仿真设计总体包括32单片机、OLED显示屏、模拟心率检测的电位器、温度传感器、三个按键、蜂鸣器和模拟WiFi模块的串口虚拟终端。仿真里没有GPS模块,所以经纬度那里显示了固定的字符。

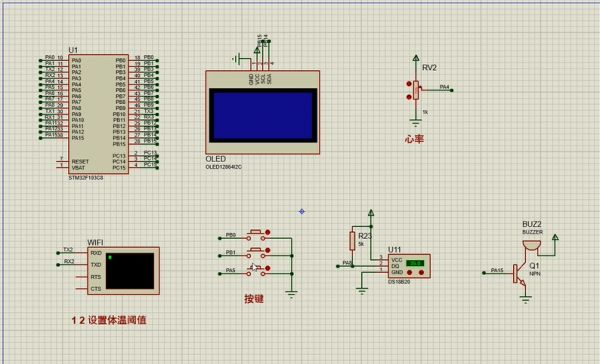

图6-1 仿真设计总图
6.2数据检测仿真测试
如图6-2所示,下图为上电后,此时显示屏显示经纬度、测得的体温值、心率。

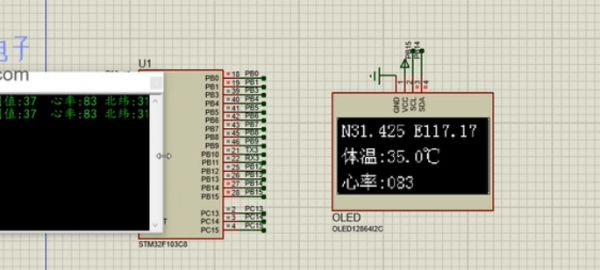

图6-2上电仿真图

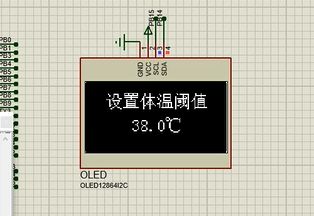

6.3 设置体温阈值仿真测试
如图6-3所示,按下第一个按键后,屏幕显示“设置体温阈值”,按第二个按键,体温阈值+1;按第三个按键,体温阈值-1。或者在串口虚拟助手弹出来的窗口里输入数字1和2调整体温阈值。

图6-3设置体温阈值仿真图
6.4体温报警测试
如图6-4所示,在温度传感器的下面有两个红色按钮,鼠标放上去会显示“+”和“-”的符号,鼠标左键就可以模拟体温的检测,当体温大于体温阈值时,蜂鸣器会报警。

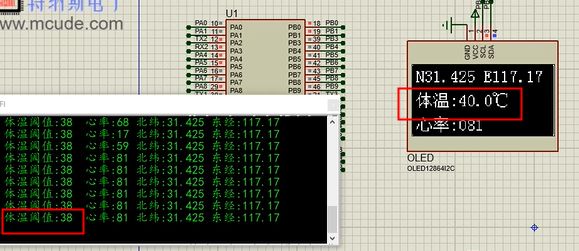

图6-4温度报警仿真图

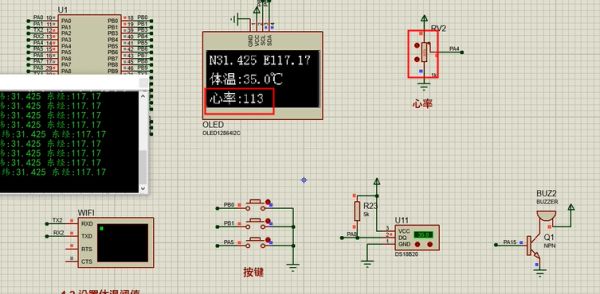

6.5 心率报警仿真测试
如图6-5所示,在模拟心率的电位器的左边也有两个红色按钮,和温度传感器一样也可以调节心率和血氧的值,但是这两个按钮是微调数据,最方便的是直接点击电位器或者鼠标在电位器上上下滑动,当检测到的心率不在设置的值之间时,蜂鸣器会报警。

图6-6心率报警仿真图
设计说明书部分资料如下
设计摘要:
基于物联网的宠物检测管理系统是一项引人注目的技术创新,其核心理念在于将现代传感器技术、数据分析和远程控制能力应用于宠物护理领域。通过在宠物周围布置多种传感器,如温度传感器用于监测环境温度等,系统能够收集丰富的数据。这些传感器通过物联网连接到中央控制平台,将实时数据上传至云端进行处理和分析。通过智能算法,系统能够分析宠物的活动模式、体温等,以便监测宠物的健康状,从而提前发现潜在的健康问题并向宠物主人发送警报。另一个重要的特点是,宠物主人可以通过手机应用程序或者网页界面实时查看宠物的状态和数据。这意味着无论主人身在何处,都能随时关注宠物的情况,甚至能够远程控制喂食器、调整环境温度,为宠物提供最佳的护理和舒适。
总的来说,基于物联网的宠物检测管理系统为宠物主人提供了一种全新的管理和关怀方式。它不仅让主人更了解宠物的健康和行为,也提供了远程控制的便捷性,使得宠物与主人之间的联系更加紧密,为宠物的福祉创造了更加智能化和人性化的环境。随着技术的不断演进,这种系统在宠物护理领域有着广阔的应用前景。
关键词:单片机;WiFi模块; GPS模块 ;温度检测;心率血氧检测
字数:11000+
目录:
摘 要
ABSTRACT
1 引 言
1.1 选题背景及实际意义
1.2 国内外研究现状
1.3 课题主要内容
2 系统设计方案
2.1 系统整体方案
2.2 单片机的选择
2.3 电源方案的选择
2.4 显示方案的选择
2.5 GSM方案的选择
2.6 温度检测方案的选择
3系统设计与分析
3.1 整体系统设计分析
3.2 主控电路设计
3.3 显示模块
3.4 DS18B20传感器检测温度模块
3.5 ESP8266-WIFI模块
3.6 心率血氧模块
3.7 GPS模块
4 系统程序设计
4.1 编程软件介绍
4.2 主程序流程设计
4.3 按键功能图
4.4 显示函数 流程图
4.5 处理函数流程图
5 实物调试
5.1 电路焊接总图
5.2 WiFi模块联网
5.3 设置体温阈值实物测试
5.4 报警实物测试
6 仿真调试
6.1仿真总体设计
6.2数据检测仿真测试
6.3 设置体温阈值仿真测试
6.4体温报警测试
6.5 心率报警仿真测试
结 论
参考文献
致 谢
