基于STM32单片机的宠物监测系统

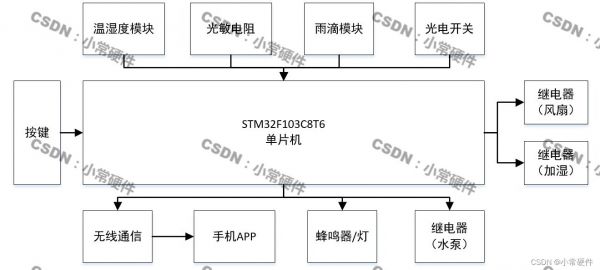

一、系统设计

       本次宠物监测系统的设计使用STM32单片机作为控制中心，通过水滴模块测量液位，通过光敏电阻模块采集光照强度，通过DHT11采集温湿度，通过光电管进行红外光电检测，检测到的数据通过ESP01S无线传输，当温度超限时，通过继电器控制风扇降温，当湿度低限时，通过继电器控制加湿器进行加湿调节，当水量低限时，通过继电器控制水泵加水，当食物低限时，蜂鸣器报警。

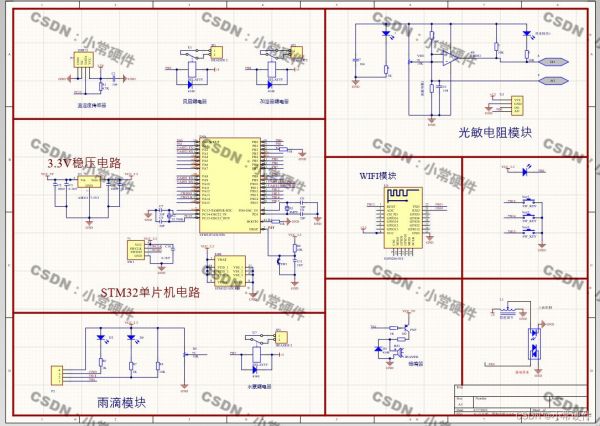

二、硬件设计

     本设计所采用的STM32F103C8T6是以Cortex-3为核心的单片机，它的功能是实现软件的执行，并对外部的器件、模块进行控制。该系统由DS18B20温度检测模块，雨滴模块，继电器模块，光敏电阻模块，光电管模块组成。

三、软件设计

 主程序流程

        系统的软件实现过程中首先要进行的系统初始化，初始化结束后开始进行水分检测，温湿度检测，光照强度检测，红外光电检测以及按键检测，检测到的数据通过ESP01S无线传输，当温度超限时，通过继电器控制风扇降温，当湿度低限时，通过继电器控制加湿器进行加湿调节，当水量低限时，通过继电器控制水泵加水，当食物低限时，蜂鸣器报警。

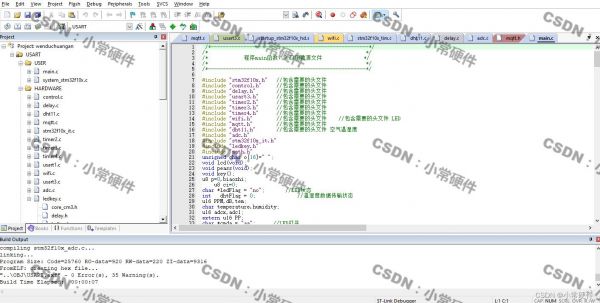

 Keil程序运行界面

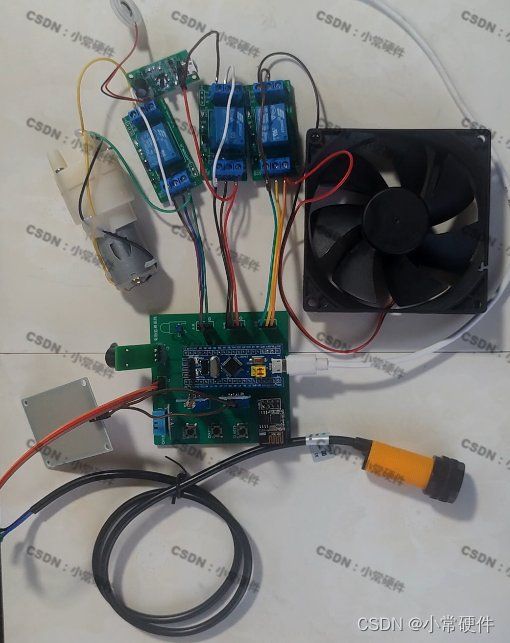

 四、实物展示

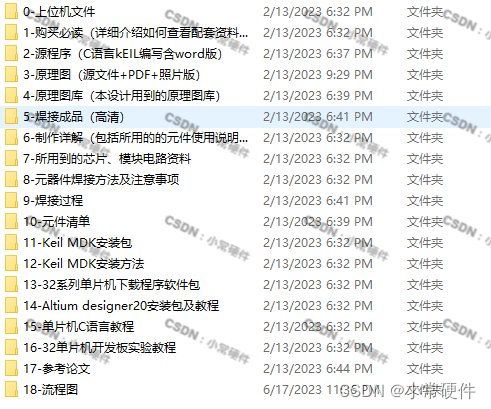

 五、资料内容

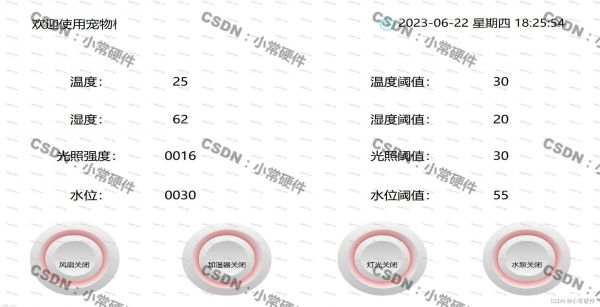

 六、上位机

 ————————————————
版权声明：本文为CSDN博主「小常硬件」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。
原文链接：https://blog.csdn.net/XCHardware/article/details/131808529
