一种宠物吹风机的制作方法

本申请涉及宠物电器，尤其涉及一种宠物吹风机。

背景技术：

1、目前养宠物已经趋于普遍，为了确保宠物卫生需给宠物洗澡。一些毛发较多较长的宠物洗澡后毛发较难自然风干，因此通常需要借助具有加热功能的吹风设备对宠物的毛发进行吹干，宠物吹风机因此应运而生。

2、宠物吹风机是利用大功率电机工作时所产生的气流并配合加热设备以帮助宠物快速吹干身体毛发，宠物吹风机吹风时功率较大，因此电路板运作过程中会释放大量热能，为确保电路板具有足够的散热，现有的电路板多为直接安装进风口一侧的风道中，通过气流的运行带走热量，但由于进风侧具有较高的风速，风力较大，对电路板的安装稳定性要求高，进一步增加了生产成本，且在吹风过程中，进风风道中的气流由于风速大，宠物毛发吹干过程中环境较为潮湿，进风气流中所携带环境中的水分多使得气流水分含量较高，长时间易导致电路板的安全性能受到影响，进而影响了宠物吹风机的使用寿命。

技术实现思路

1、本实用新型目的在于解决上述技术问题，提供一种宠物吹风机，本申请的宠物吹风机的进风通道设置合理，具有两个气流通道，电路板的安装稳定性高，可散热的同时不易受环境的水分影响，提高了使用寿命。

2、为了达到上述目的，本实用新型的技术方案有：

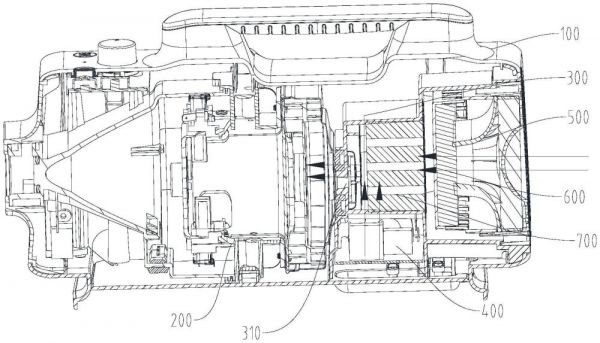

3、一种宠物吹风机，包括壳体、风机、进风件与电路板；所述风机与所述进风件均安装于所述壳体内部，所述进风件位于所述风机的进风侧；所述进风件的一端设有导风口，所述导风口与所述风机的进风端形成密封连接；所述进风件设有分隔壁围设所述导风口，所述分隔壁的内腔形成进风通道，所述进风通道与所述壳体的进风口对接；所述进风件的一侧在所述分隔壁的外部形成安装槽，所述电路板位于所述安装槽；所述分隔壁在与所述安装槽相对应的面为封闭面，所述分隔壁在远离所述封闭面的面开设有连通至分隔壁内腔的连通孔；所述风机运行时，气流由进风通道进入风机，所述安装槽内的气流经所述连通孔进入至所述进风通道。

4、本申请中，壳体的内腔所安装的风机在运行时，气流经由进风件的导风口输入至风机内，进风件所设的分隔壁围挡导风口，在分隔壁的内腔形成进风通道；进风通道与壳体的进风口对接，气流由进风口经分隔壁的内腔进入风机，进风通道中的气流流速较高，风力大；分隔壁所形成的安装槽通过连通孔与进风通道连通，电路板位于安装槽中；风机运行时，在吸力的作用下，壳体内的部分气流在进入安装槽后流经连通孔而进入进风通道，气流在运行时可带走电路板的热量，且由于安装槽中的气流流速与流量较小，环境中的水分在该位置含量相对较少，气流在带走热量的同时电路板的稳定性与安全性能不易受到影响，有效提高宠物吹风机的使用寿命。

5、在其中一个实施例中，所述电路板固定于所述壳体的侧壁，所述进风件的侧壁与所述壳体的内壁抵接，以使得所述安装槽围挡所述电路板。安装槽围挡电路板，通过气流带走电路板的热量。

6、在其中一个实施例中，所述分隔壁为环形，所述分隔壁设有连通孔的侧壁与所述进风件的侧壁之间存在间距形成导风腔。

7、在其中一个实施例中，所述进风件在靠近所述进风口的一侧形成导风槽，所述导风槽的尺寸大于所述分隔壁的尺寸而形成台阶面。

8、在其中一个实施例中，所述台阶面设有补风孔，所述补风孔与所述导风腔连通。确保流经安装槽的气流具有足够的流量。

9、在其中一个实施例中，所述导风腔在靠近所述补风孔的位置处延伸有挡风板。增长气流的流道，确保气流可流经电路板并带走热量。

10、在其中一个实施例中，所述导风槽设有导风组件，所述导风组件可旋转地卡接于所述进风口。便于拆装。

11、在其中一个实施例中，所述导风组件包括导风盖、导风套与导风架；所述导风盖卡接于所述进风口；所述导风架的侧壁设有通风孔；所述风机运行时，气流经由所述导风盖流入所述导风套，并经所述通风孔进入至所述分隔壁的内腔。

12、在其中一个实施例中，所述导风套与所述导风架的间隙中安装有过滤件。确保进入风机的气流不携带杂质。

13、在其中一个实施例中，所述分隔壁的内腔放置有吸音棉。降低风机运行时的噪音。

技术特征：

1.一种宠物吹风机，包括壳体、风机、进风件与电路板；所述风机与所述进风件均安装于所述壳体内部，所述进风件位于所述风机的进风侧；其特征在于，所述进风件的一端设有导风口，所述导风口与所述风机的进风端形成密封连接；所述进风件设有分隔壁围设所述导风口，所述分隔壁的内腔形成进风通道，所述进风通道与所述壳体的进风口对接；所述进风件的一侧在所述分隔壁的外部形成安装槽，所述电路板位于所述安装槽；所述分隔壁在与所述安装槽相对应的面为封闭面，所述分隔壁在远离所述封闭面的面开设有连通至分隔壁内腔的连通孔；所述风机运行时，气流由进风通道进入风机，所述安装槽内的气流经所述连通孔进入至所述进风通道。

2.根据权利要求1所述的宠物吹风机，其特征在于，所述电路板固定于所述壳体的侧壁，所述进风件的侧壁与所述壳体的内壁抵接，以使得所述安装槽围挡所述电路板。

3.根据权利要求1所述的宠物吹风机，其特征在于，所述分隔壁为环形，所述分隔壁设有连通孔的侧壁与所述进风件的侧壁之间存在间距形成导风腔。

4.根据权利要求3所述的宠物吹风机，其特征在于，所述进风件在靠近所述进风口的一侧形成导风槽，所述导风槽的尺寸大于所述分隔壁的尺寸而形成台阶面。

5.根据权利要求4所述的宠物吹风机，其特征在于，所述台阶面设有补风孔，所述补风孔与所述导风腔连通。

6.根据权利要求5所述的宠物吹风机，其特征在于，所述导风腔在靠近所述补风孔的位置处延伸有挡风板。

7.根据权利要求4所述的宠物吹风机，其特征在于，所述导风槽设有导风组件，所述导风组件可旋转地卡接于所述进风口。

8.根据权利要求7所述的宠物吹风机，其特征在于，所述导风组件包括导风盖、导风套与导风架；所述导风盖卡接于所述进风口；所述导风架的侧壁设有通风孔；所述风机运行时，气流经由所述导风盖流入所述导风套，并经所述通风孔进入至所述分隔壁的内腔。

9.根据权利要求8所述的宠物吹风机，其特征在于，所述导风套与所述导风架的间隙中安装有过滤件。

10.根据权利要求1所述的宠物吹风机，其特征在于，所述分隔壁的内腔放置有吸音棉。

技术总结
本申请公开了一种宠物吹风机，包括壳体、风机、进风件与电路板；风机与进风件均安装于壳体内部，进风件位于风机的进风侧；进风件的一端设有导风口，导风口与风机的进风端形成密封连接；进风件设有分隔壁围设导风口，分隔壁的内腔形成进风通道，进风通道与壳体的进风口对接；进风件的一侧在分隔壁的外部形成安装槽，电路板位于安装槽；分隔壁在与安装槽相对应的面为封闭面，分隔壁在远离封闭面的面开设有连通孔；风机运行时，气流由进风通道进入风机，安装槽内的气流经连通孔进入至进风通道，从而解决了现有宠物吹风机对电路板的安装稳定性要求高，增加了生产成本，在吹风过程易影响电路板的安全性能而降低使用寿命的技术问题。

技术研发人员：余成龙
受保护的技术使用者：广东顺德浦罗迪克智能科技有限公司
技术研发日：20231225
技术公布日：2024/12/26
