一种宠物钢琴式音乐投喂器的制作方法

本发明涉及宠物用品，尤其涉及一种宠物钢琴式音乐投喂器。

背景技术：

1、‌‌宠物投喂器是一种用于为宠物提供食物的装置，其一般分为电子类和非电子类，其中电子类‌‌宠物投喂器则又被细分为智能投喂器、定时投喂器等，其主要特色就是需要进行通电，可以定时定量的为宠物进行喂食，实现可控化管理，而非电子类‌‌宠物投喂器其功能则相对的更为简单，其主要功能就是可提前为宠物储存定量的食物，当主人不在家时，宠物可自行获取食物，从而既保证了食物的新鲜，同时还可以满足宠物自动进食的需要，并且其没有电力需求，也使得其适用性相对更强。

2、但是，现有的非电子‌‌宠物投喂器一般只有下料功能，整体功能较为单一，无法和宠物进行互动，导致缺乏趣味性，因此，有必要提出一种宠物钢琴式音乐投喂器。

技术实现思路

1、为解决上述技术问题，本发明提供一种宠物钢琴式音乐投喂器。

2、本发明采用以下技术方案实现：设计为钢琴外形的外箱，所述外箱内设置有料仓以及导料板，所述外箱的一侧设置有键台，所述外箱的一侧设置有出料口，所述键台上设置有触发机构，所述外箱内设置有可被触发机构触发的闸门机构；

3、所述触发机构包括转动设置在键台上的多个琴键以及杠杆，所述琴键与杠杆之间铰接有连接条，多个琴键的末端均设置有敲杆，所述外箱内设置有发声器，通过按压琴键可同时触发发声器以及闸门机构，以此同步实现出料以及发声；

4、所述闸门机构包括滑动安装在外箱内且可被杠杆带动进行升降的吊杆以及滑动安插在出料口处且与吊杆相连接的闸板。

5、作为上述方案的进一步改进，所述外箱的两侧内壁上均设置有两个倾斜滑框，所述吊杆的两端分别延伸至两个倾斜滑框内并与两个倾斜滑框滑动连接，以此使得吊杆在上升时会沿着两个倾斜滑框倾斜上升。

6、作为上述方案的进一步改进，所述外箱内滑动安装有承重条，多个杠杆均与承重条相连接，所述承重条上限位转动有两个伸缩抬架，两个伸缩抬架均处于吊杆的底部，以此使得承重条可通过两个伸缩抬架带动吊杆上升，并且当吊杆上升到倾斜滑框顶部后会与两个伸缩抬架分离并自动回落，从而使得触发机构即使一直处于按压状态，闸门机构也能够自动进行闭合。

7、作为上述方案的进一步改进，所述外箱内设置有两个支撑条，两个支撑条上均铰接有伸缩条，两个伸缩条的另一端均与承重条相铰接，以此使得处于边侧的杠杆在带动承重条上升时，承重条也能够保持相对稳定的重心正常上升。

8、作为上述方案的进一步改进，所述外箱的一侧设置有抵架，所述闸板的顶部与抵架的底部之间设置有弹簧，以此使得闸板在弹簧的反推下能够更顺利的实现下落闭合。

9、作为上述方案的进一步改进，所述闸板的一侧设置有齿条，所述导料板上转动安装有与料仓排出口相对位的定量轮以及与齿条相啮合的第一齿轮，所述定量轮的轴杆上设置有与第一齿轮啮合的第二齿轮，以此使得闸板在上升的同时，能够带动定量轮转动，以此实现定量出料。

10、作为上述方案的进一步改进，所述齿条由竖条以及多个转动安装在竖条上的传动齿组成，多个传动齿的底部均设置有限定凸块，以此使得齿条在跟随闸板上升时，多个传动齿受到限定凸块的限制能够顺利带动第一齿轮转动，而当闸板带动齿条下降时，可转动的传动齿既不会带动第一齿轮自行转动，同时也不会限制齿条的正常复位。

11、作为上述方案的进一步改进，所述杠杆的一端为拱形设计，以此在保证整体结构紧凑的同时，让杠杆不会限制吊杆的正常上升。

12、作为上述方案的进一步改进，所述外箱内设置有隔板，以此使得外箱内料仓的出料口区域能够形成一个密闭的空间，避免料仓内的宠物粮与外界空气发生过多接触，以此能够保证宠物粮的新鲜。

13、相比现有技术，本发明的有益效果在于：

14、通过外箱、料仓、琴键、敲杆、发声器、闸板等结构相组合，组成了一个具有简易钢琴发声结构的宠物投喂器，其将玩具钢琴与投喂器相结合，以此满足了喂食功能的同时还实现了一定的趣味性，以此满足宠物的进食需要和玩耍需要，并且整个实现方式采用传统的机械式结构，这使得其没有供电需求，不用担心宠物玩耍时导致断开供电引发无法正常使用的问题；

15、为了避免宠物无意识长时间爬压在琴键上导致闸板无法关闭，进而使得料仓内的宠物粮与外部空气长时间接触，给吊杆设置倾斜滑框，并设置可与之进行配合的承重条以及伸缩抬架，使得承重条以及伸缩抬架在带动吊杆上升的特定的高度后，吊杆以及闸板可自动复位，以此让出料口自行关闭，并且伸缩抬架的结构设计也使得其可以正常复位；

16、闸板、齿条、第一齿轮、第二齿轮以及定量轮等结构相配合，可以实现对宠物粮的定量排放，避免一次性排放过多的宠物粮造成浪费，与此同时，定量轮的设计也可以避免宠物粮堆积到出料口处影响闸板正常关闭，并且齿条上传动齿的设计，也使得其既可以保证定量轮正常排料，同时还可以避免定量轮逆转导致出现漏料。

技术特征：

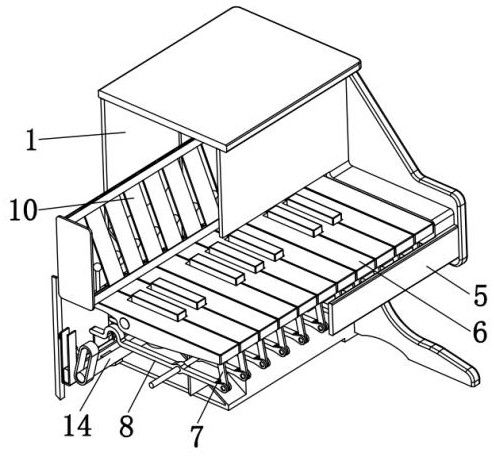

1.一种宠物钢琴式音乐投喂器，包括：设计为钢琴外形的外箱（1），所述外箱（1）内设置有料仓（2）以及导料板（4），所述外箱（1）的一侧设置有键台（5），所述外箱（1）的一侧设置有出料口，其特征在于：

2.如权利要求1所述的宠物钢琴式音乐投喂器，其特征在于，所述外箱（1）的两侧内壁上均设置有两个倾斜滑框，所述吊杆（14）的两端分别延伸至两个倾斜滑框内并与两个倾斜滑框滑动连接，以此使得吊杆（14）在上升时会沿着两个倾斜滑框倾斜上升。

3.如权利要求2所述的宠物钢琴式音乐投喂器，其特征在于，所述外箱（1）内滑动安装有承重条（12），多个杠杆（8）均与承重条（12）相连接，所述承重条（12）上限位转动有两个伸缩抬架（13），两个伸缩抬架（13）均处于吊杆（14）的底部；

4.如权利要求3所述的宠物钢琴式音乐投喂器，其特征在于，所述外箱（1）内设置有两个支撑条（23），两个支撑条（23）上均铰接有伸缩条（24），两个伸缩条（24）的另一端均与承重条（12）相铰接，以此使得处于边侧的杠杆（8）在带动承重条（12）上升时，承重条（12）也能够保持相对稳定的重心正常上升。

5.如权利要求1所述的宠物钢琴式音乐投喂器，其特征在于，所述外箱（1）的一侧设置有抵架（17），所述闸板（16）的顶部与抵架（17）的底部之间设置有弹簧（18），以此使得闸板（16）在弹簧（18）的反推下能够更顺利的实现下落闭合。

6.如权利要求1所述的宠物钢琴式音乐投喂器，其特征在于，所述闸板（16）的一侧设置有齿条（19），所述导料板（4）上转动安装有与料仓（2）排出口相对位的定量轮（21）以及与齿条（19）相啮合的第一齿轮（20），所述定量轮（21）的轴杆上设置有与第一齿轮（20）啮合的第二齿轮（22）；

7.如权利要求6所述的宠物钢琴式音乐投喂器，其特征在于，所述齿条（19）由竖条以及多个转动安装在竖条上的传动齿组成，多个传动齿的底部均设置有限定凸块；

8.如权利要求1所述的宠物钢琴式音乐投喂器，其特征在于，所述杠杆（8）的一端为拱形设计，以此在保证整体结构紧凑的同时，让杠杆（8）不会限制吊杆（14）的正常上升。

9.如权利要求1所述的宠物钢琴式音乐投喂器，其特征在于，所述外箱（1）内设置有隔板（3），以此使得外箱（1）内料仓（2）的出料口区域能够形成一个密闭的空间，避免料仓（2）内的宠物粮与外界空气发生过多接触，以此能够保证宠物粮的新鲜。

技术总结
本发明涉及宠物用品技术领域，公开了一种宠物钢琴式音乐投喂器。本发明包括：设计为钢琴外形的外箱，所述外箱内设置有料仓以及导料板，所述外箱的一侧设置有键台，所述外箱的一侧设置有出料口，所述键台上设置有触发机构，所述外箱内设置有可被触发机构触发的闸门机构；所述触发机构包括转动设置在键台上的多个琴键以及杠杆，所述琴键与杠杆之间铰接有连接条，多个琴键的末端均设置有敲杆，所述外箱内设置有发声器，通过按压琴键可同时触发发声器以及闸门机构，以此同步实现出料以及发声。本发明可以将宠物投喂器与玩具钢琴进行结合，从而让宠物可以弹奏钢琴的方式进行获取食物，以此可以提高宠物投喂器的趣味性。

技术研发人员：王珂玺
受保护的技术使用者：台州珂叽宠物用品有限公司
技术研发日：
技术公布日：2025/1/9
