宠物厕所的制作方法

本技术涉及宠物用品，特别涉及一种宠物厕所。

背景技术：

1、宠物饲养者一般会为宠物配备宠物专用的宠物排泄用品，如厕所等，以引导宠物在固定区域排泄。猫砂大多可以在潮湿时形成结块，将宠物的排泄物包覆成块状，便于从其他干燥的猫砂中清理出来，而不用更换所有猫砂。由于宠物每天需要多次排泄，排泄物具有难闻的气味，猫砂需要及时清除，然而，宠物饲养者不能做到每次都及时清理，容易产生异味。目前，部分宠物厕所设置了能够移动清理宠物排泄物的耙铲，但是耙铲在移动清理完排泄物再复位到初始位置的过程中，厕所内的猫砂会导致耙铲卡住或者使得耙铲移动缓慢。

技术实现思路

1、本实用新型旨在至少解决现有技术中存在的技术问题之一。为此，本实用新型的主要目的是提供一种宠物厕所，能够有效地减少猫砂对耙铲复位过程中的影响。

2、为实现上述目的，本实用新型提出的一种宠物厕所，包括：

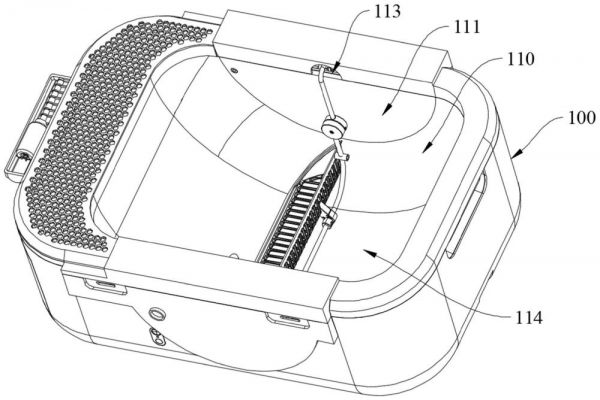

3、壳体，所述壳体内形成有用于盛放猫砂的储砂腔；

4、支架组件，所述支架组件包括第一杆和第二杆，所述第一杆和所述第二杆转动连接以使得所述支架组件具有展开状态和折叠状态，在所述展开状态，所述第一杆与所述第二杆共线设置，在所述折叠状态，所述第一杆与所述第二杆呈夹角设置，所述第一杆可活动地安装于所述储砂腔内；

5、耙铲，所述耙铲安装于所述支架组件，所述支架组件带动所述耙铲在初始位置和终止位置之间移动，所述耙铲在从所述初始位置到所述终止位置的过程中，所述耙铲将宠物的排泄物从所述猫砂中筛出；以及

6、扭簧组件，所述扭簧组件的一端与所述第一杆相连且另一端与所述第二杆相连，所述耙铲在从所述终止位置到所述初始位置的过程中，所述支架组件在所述储砂腔盛放的所述猫砂的作用下从展开状态切换至所述折叠状态，而后在所述扭簧组件的回复力作用下从所述折叠状态切换至所述展开状态。

7、在一些实施例中，所述扭簧组件包括转轴、轴承和扭簧，所述扭簧和所述轴承分别套设于所述转轴，所述轴承与所述扭簧同轴设置，所述转轴的轴线与所述第一杆垂直。

8、在一些实施例中，所述扭簧组件包括相互连接的第一罩体和第二罩体，所述第一杆与所述第一罩体连接，所述第二杆与所述第二罩体连接，所述第一罩体和所述第二罩体扣合形成用于容纳所述转轴、所述扭簧和所述轴承的空腔。

9、在一些实施例中，所述扭簧具有相对设置的第一端部和第二端部，所述第一端部向外延伸形成第一扭臂，所述第二端部向外延伸形成第二扭臂，所述第一扭臂的延伸方向与所述第二扭臂的延伸方向相反，所述第一扭臂的延伸方向与所述转轴的方向平行，所述第一罩体形成有与所述空腔连通的第一限位槽，所述第二罩体形成有与所述空腔连通的第二限位槽，所述第一扭臂设于所述第一限位槽内，所述第二扭臂设于所述第二限位槽内；和/或，

10、所述第一罩体形成有导轨部，所述第二罩体形成有与所述导轨部滑动配合的导滑部，所述导滑部在所述导轨部内滑动时具有第一位置和第二位置，在所述第一位置，所述支架处于所述展开状态，在所述第二位置，所述扭簧处于具有回复力的状态；和/或，

11、所述空腔包括第一空腔与第二空腔，所述第一罩体形成有所述第一空腔，所述第二罩体形成有所述第二空腔，所述转轴设有相互连接的第一转轴部和第二转轴部，所述第一转轴部设于所述第一空腔，所述第二转轴部设于所述第二空腔，所述扭簧套设于所述第一转轴部，所述轴承套设于所述第二转轴部，所述第一转轴部的直径大于所述第二转轴部的直径；和/或，

12、所述轴承为滚珠轴承；和/或，

13、所述第一罩体和所述第二罩体为金属材质；和/或，

14、所述转轴设有第一通孔，所述第二罩体设有第二通孔，所述扭簧组件还包括锁紧螺丝，所述转轴与所述第一罩体一体成型，所述锁紧螺丝插入所述第一通孔和所述第二通孔以将所述第二罩体与所述第一罩体固定连接。

15、在一些实施例中，所述支架组件还包括与所述第二杆连接的第三杆，所述第三杆与所述第二杆垂直且位于所述储砂腔内，所述耙铲安装于所述第三杆。

16、在一些实施例中，所述第一杆可旋转地安装于所述储砂腔内，所述耙铲包括第一面板、第二面板以及连接在所述第一面板、所述第二面板之间的第三转轴部，所述第一面板和所述第二面板之间呈夹角设置，所述第一面板和/或所述第二面板设有用于筛出排泄物的第三通孔，所述第三转轴部可旋转地安装于所述第三杆，所述耙铲在从所述初始位置到所述终止位置的过程中，所述耙铲的重心位于所述第三转轴部的外侧，使得所述第一面板的边缘部位与所述储砂腔的底壁抵接。

17、在一些实施例中，所述储砂腔形状为半圆柱形状，所述储砂腔包括通过弯曲的底板连接的前面板和后面板，第一杆可活动地且可旋转地安装于所述前面板和/或所述后面板，所述耙铲在从所述初始位置到所述终止位置的过程中，所述第一面板的边缘部位与所述底板抵接；和/或，

18、所述第三通孔为细长缝隙状的格栅孔；和/或，

19、所述壳体内形成有用于盛放排泄物的废物腔，所述废物腔与所述储砂腔并列设置，所述废物腔设于所述耙铲的所述终止位置处，所述耙铲运动到所述终止位置时，所述耙铲向下旋转使得所述排泄物进入所述废物腔；和/或，

20、所述第一面板的边缘部位设有软胶，所述软胶与所述储砂腔的底壁抵接。

21、在一些实施例中，所述壳体还形成有与所述储砂腔连通的第一开口，所述支架组件还包括第四杆和第五杆，所述第四杆的一端与所述第一杆连接且相互垂直，所述第四杆位于所述第一开口处，所述第四杆的另一端与所述第五杆连接且相互垂直，所述第五杆位于所述储砂腔外，所述第五杆与所述壳体可拆卸连接。

22、在一些实施例中，所述壳体靠近所述第一开口处设有第四通孔，所述第四杆插入所述第四通孔；和/或，

23、所述宠物厕所还包括安装于所述壳体的驱动组件，所述驱动组件包括驱动件、齿轮、齿条和驱动盒，所述第五杆与所述驱动盒固定连接，所述驱动件和所述齿轮设于所述驱动盒内，所述齿轮安装于所述驱动件的驱动轴，所述齿轮与所述齿条传动连接，所述齿条形成所述支架组件的运动路径且设于所述驱动盒的外周，所述驱动件带动所述支架组件移动。

24、在一些实施例中，所述宠物厕所还包括安装于所述壳体的驱动组件，所述驱动组件包括驱动件、齿轮、齿条和驱动盒，所述支架组件与所述驱动盒固定连接，所述驱动件和所述齿轮设于所述驱动盒内，所述齿轮安装于所述驱动件的驱动轴，所述齿轮与所述齿条传动连接，所述齿条形成所述支架组件的运动路径且设于所述驱动盒的外周，所述驱动件带动所述支架组件移动。

25、本实用新型技术方案通过采用在壳体内设置盛放猫砂的储砂腔，支架组件驱使耙铲在储砂腔内移动，进而将宠物的排泄物从猫砂中筛出。第一杆和第二杆转动连接，使得支架组件具有展开状态和折叠状态，扭簧组件一端与第一杆连接，另一端与第二杆连接，耙铲在从终止位置回到初始位置的过程中，如果耙铲受到来自猫砂的阻力，其会促使第二杆相对与第一杆转动折叠，进而减小耙铲在继续复位过程中遭受的阻力，且支架折叠使得扭簧组件扭转；当耙铲继续靠近初始位置运动的过程中，在猫砂带来的阻力减小到一定程度或者不受到来自猫砂的阻力后，在扭簧组件自身扭转回复力的作用下，驱使第二杆反向转动，而使得支架处于展开状态。本实用新型的技术方案可以减小耙铲从终止位置回到初始位置时所遭受的运动阻力，不仅可以提高宠物厕所的作业效率，还可以降低设备磨损。
