全自动智能宠物砂盆智能宠物厕所的制作方法

1.本实用新型涉及宠物护理设备技术领域，具体为全自动智能宠物砂盆智能宠物厕所。

背景技术：

2.随着生活水平的进步和发展，人们生活的中的物质水平不断提高，越来越多的家庭都养起了宠物，继而带动宠物行业的进步与发展，宠物的种类有很多，其中猫和狗是最为常见的宠物，在居家宠物饲养中，针对宠物的卫生问题，需要使用到相关护理装置，例如宠物砂盆的使用，但现有的宠物沙盘的使用仍存在一定的不足。
3.现有技术中全自动智能宠物砂盆智能宠物厕所缺点不足：
4.1、现有技术中全自动智能宠物砂盆智能宠物厕所，在使用时，现有的大多宠物砂盆的结构较为简单，多需要人工进行粪便筛选处理，费时费力，智能化程度底；
5.2、现有技术中全自动智能宠物砂盆智能宠物厕所，在使用时，宠物的粪便会散发较大的异味，现有的大多砂盆缺乏对粪便的异味缺乏有效的处理方式。

技术实现要素：

6.本实用新型的目的在于提供全自动智能宠物砂盆智能宠物厕所，以解决上述背景技术中提出的问题。
7.为实现上述目的，本实用新型提供如下技术方案，全自动智能宠物砂盆智能宠物厕所，包括箱体、限位座和猫砂桶，所述箱体的底部安装有限位座，所述箱体的内部设置有猫砂桶；
8.所述箱体的背面设置有伺服电机，所述伺服电机的输出端连接有限位插杆，所述限位插杆的前端设置有磁性接头。
9.优选的，所述限位座的正面电性连接有电动抽屉，所述电动抽屉内部设置有电加热座，所述电加热座的顶部设置有投放槽。
10.优选的，所述猫砂桶的外表面安装有限位转环，所述限位转环的外表面套接有插接座，且箱体的内壁插接有插接座。
11.优选的，所述猫砂桶的外端通过螺栓安装有定位座，所述定位座的背面开设有磁性卡槽，所述猫砂桶的外表面设置有透气网。
12.优选的，所述箱体的内底壁安装有透气板，所述限位座的两侧均安装有衔接板，所述衔接板的底部设置有万向轮。
13.优选的，所述猫砂桶正面开设有限位插槽，所述限位插槽的内部插接有插接架，所述插接架的内侧安装有筛网，所述筛网的正面设置有握把。
14.优选的，所述定位座的正面安装有卡接座，且插接架的尾端设置有限位卡块。
15.与现有技术相比，本实用新型的有益效果如下：
16.1、本实用新型通过箱体和伺服电机的设置，工作人员在使用时，通过限位插杆上
磁性接头的设置，增添限位插杆与磁性卡槽之间插接的紧密性，并通过卡接座和限位卡块的卡接，增添猫砂桶转动时的稳定性，当猫砂桶转动至一定角度后，使得其内部的猫砂洒落至筛网上，通过伺服电机的工作特性，在一定转动幅度内，来回限位转动猫砂桶，从而使得筛网内的猫砂不断晃动，穿过筛网重新落入猫砂桶中，筛网的设置，对猫砂中的粪便以及结块的猫砂起到筛选作用，且可通过握把抽出插接架，从而对粪便和结块猫砂进行处理，省去了人工筛选的繁杂，降低的劳动强度，增添了装置的使用便利。
17.2、本实用新型通过限位座和电加热座的设置，工作人员在使用时，电加热座可随着电动抽屉的活动进行抽出和闭合，其顶部的投放槽中，可想入相关适用香料，从而可通过电加热座的加热作用，使得香料的香味散发，从而透气板和透气网，对装置内宠物粪便和尿液所遗留的异味进行覆盖，对异味进行有效的处理，且猫砂桶内的猫砂可之间通过猫砂桶正面的开口进行添加，通过猫砂桶的限位转动，从而便于猫砂的平铺分布均匀。
附图说明

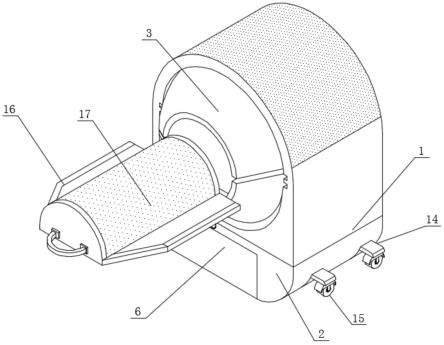

18.图1为本实用新型结构示意图；
19.图2为本实用新型的箱体结构剖视示意图；
20.图3为本实用新型的猫砂桶结构剖视示意图；
21.图4为本实用新型的滑动座结构剖视示意图。
22.图中：1、箱体；2、限位座；3、猫砂桶；4、伺服电机；5、限位插杆； 6、电动抽屉；7、电加热座；8、限位转环；9、插接座；10、定位座；11、磁性卡槽；12、透气网；13、透气板；14、衔接板；15、万向轮；16、插接架；17、筛网；18、卡接座；19、限位卡块。
具体实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
24.在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
25.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接或活动连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
26.请参阅图1-4，本实用新型提供的一种实施例，全自动智能宠物砂盆智能宠物厕所，包括箱体1、限位座2和猫砂桶3，箱体1的内底壁安装有透气板 13，限位座2的两侧均安装有衔接板14，衔接板14的底部设置有万向轮15，猫砂桶3的外表面设置有透气网12，猫砂
桶3正面开设有限位插槽，限位插槽的内部插接有插接架16，且插接架16的内侧安装有筛网17，筛网17的正面设置有握把，箱体1的背面设置有伺服电机4，伺服电机4的输出端连接有限位插杆5，限位插杆5的前端设置有磁性接头，箱体1的底部安装有限位座 2，限位座2的正面电性连接有电动抽屉6，电动抽屉6内部设置有电加热座 7，电加热座7的顶部设置有投放槽，箱体1的内部设置有猫砂桶3，
27.通过限位座2和电加热座7的设置，工作人员在使用时，电加热座7可随着电动抽屉6的活动进行抽出和闭合，其顶部的投放槽中，可想入相关适用香料，从而可通过电加热座7的加热作用，使得香料的香味散发，从而透气板13和透气网12，对装置内宠物粪便和尿液所遗留的异味进行覆盖，对异味进行有效的处理，且猫砂桶3内的猫砂可之间通过猫砂桶3正面的开口进行添加，通过猫砂桶3的限位转动，从而便于猫砂的平铺分布均匀。
28.猫砂桶3的外表面安装有限位转环8，限位转环8的外表面套接有插接座 9，且箱体1的内壁插接有插接座9，猫砂桶3的外端通过螺栓安装有定位座 10，猫砂桶3正面开设有限位插槽，限位插槽的内部插接有插接架16，插接架16的内侧安装有筛网17，筛网17的正面设置有握把，定位座10的背面开设有磁性卡槽11。
29.通过箱体1和伺服电机4的设置，工作人员在使用时，通过限位插杆5 上磁性接头的设置，增添限位插杆5与磁性卡槽11之间插接的紧密性，并通过卡接座18和限位卡块19的卡接，增添猫砂桶3转动时的稳定性，当猫砂桶3转动至一定角度后，使得其内部的猫砂洒落至筛网17上，通过伺服电机 4的工作特性，在一定转动幅度内，来回限位转动猫砂桶3，从而使得筛网17 内的猫砂不断晃动，穿过筛网17重新落入猫砂桶3中，筛网17的设置，对猫砂中的粪便以及结块的猫砂起到筛选作用，且可通过握把抽出插接架16，从而对粪便和结块猫砂进行处理，省去了人工筛选的繁杂，降低的劳动强度，增添了装置的使用便利。
30.本公开具体实施方式省略了已知功能和已知部件的详细说明，为保证设备的兼容性，所采用的操作手段均与市面器械参数保持一致。
31.本实用新型中，该装置的工作步骤如下：
32.通过箱体1和伺服电机4的设置，猫砂桶3通过插接座9和限位转环8 与箱体1进行限位插接后，定位座10上的磁性卡槽11，与伺服电机4输出端的限位插杆5进行插接，且通过限位插杆5上磁性接头的设置，增添限位插杆5与磁性卡槽11之间插接的紧密性，增添猫砂桶3转动时的稳定性，当宠物使用后，通过插接架16对筛网17进行插接安装，伺服电机4通电工作后，其输出端带动限位插杆5的转动，从而带动猫砂桶3的转动，继而带动筛网 17的转动，当猫砂桶3转动至一定角度后，使得其内部的猫砂洒落至筛网17 上，通过伺服电机4的工作特性，在一定转动幅度内，来回限位转动猫砂桶3，从而使得筛网17内的猫砂不断晃动，穿过筛网17重新落入猫砂桶3中，筛网17的设置，对猫砂中的粪便以及结块的猫砂起到筛选作用，且可通过握把抽出插接架16，从而对粪便和结块猫砂进行处理，省去了人工筛选的繁杂，降低的劳动强度，增添了装置的使用便利，通过限位座2和电加热座7的设置，电加热座7可随着电动抽屉6的活动进行抽出和闭合，其顶部的投放槽中，可想入相关适用香料，从而可通过电加热座7的加热作用，使得香料的香味散发，从而透气板13和透气网12，对装置内宠物粪便和尿液所遗留的异味进行覆盖，对异味进行有效的处理，且猫砂桶3内的猫砂可之间通过猫砂桶3正面的开口进行添加，通过猫砂桶3的限位转动，从而便于猫砂的平铺分布均匀。
33.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

技术特征：
1.全自动智能宠物砂盆智能宠物厕所，包括箱体(1)、限位座(2)和猫砂桶(3)，其特征在于：所述箱体(1)的底部安装有限位座(2)，所述箱体(1)的内部设置有猫砂桶(3)；所述箱体(1)的背面设置有伺服电机(4)，所述伺服电机(4)的输出端连接有限位插杆(5)，所述限位插杆(5)的前端设置有磁性接头。2.根据权利要求1所述的全自动智能宠物砂盆智能宠物厕所，其特征在于：所述限位座(2)的正面电性连接有电动抽屉(6)，所述电动抽屉(6)内部设置有电加热座(7)，所述电加热座(7)的顶部设置有投放槽。3.根据权利要求1所述的全自动智能宠物砂盆智能宠物厕所，其特征在于：所述猫砂桶(3)的外表面安装有限位转环(8)，所述限位转环(8)的外表面套接有插接座(9)，且箱体(1)的内壁插接有插接座(9)。4.根据权利要求1所述的全自动智能宠物砂盆智能宠物厕所，其特征在于：所述猫砂桶(3)的外端通过螺栓安装有定位座(10)，所述定位座(10)的背面开设有磁性卡槽(11)，所述猫砂桶(3)的外表面设置有透气网(12)。5.根据权利要求1所述的全自动智能宠物砂盆智能宠物厕所，其特征在于：所述箱体(1)的内底壁安装有透气板(13)，所述限位座(2)的两侧均安装有衔接板(14)，所述衔接板(14)的底部设置有万向轮(15)。6.根据权利要求1所述的全自动智能宠物砂盆智能宠物厕所，其特征在于：所述猫砂桶(3)正面开设有限位插槽，所述限位插槽的内部插接有插接架(16)，所述插接架(16)的内侧安装有筛网(17)，所述筛网(17)的正面设置有握把。7.根据权利要求4所述的全自动智能宠物砂盆智能宠物厕所，其特征在于：所述定位座(10)的正面安装有卡接座(18)，且插接架(16)的尾端设置有限位卡块(19)。

技术总结
本实用新型公开了全自动智能宠物砂盆智能宠物厕所，包括箱体、限位座和猫砂桶，所述箱体的底部安装有限位座，所述箱体的内部设置有猫砂桶，所述箱体的背面设置有伺服电机，所述伺服电机的输出端连接有限位插杆，所述限位插杆的前端设置有磁性接头。本实用新型通过箱体和伺服电机的设置，工作人员在使用时，通过限位插杆上磁性接头的设置，增添限位插杆与磁性卡槽之间插接的紧密性，增添猫砂桶转动时的稳定性，当猫砂桶转动至一定角度后，使得其内部的猫砂洒落至筛网上，通过伺服电机的工作特性，在一定转动幅度内，来回限位转动猫砂桶，从而使得筛网内的猫砂不断晃动，穿过筛网重新落入猫砂桶中，对猫砂中的粪便以及结块的猫砂起到筛选作用。到筛选作用。到筛选作用。

技术研发人员：邓志刚
受保护的技术使用者：上海纶阳电子有限公司
技术研发日：2021.08.24
