一种狗粮碗的制作方法

本实用新型涉及宠物喂食装置领域，具体涉及一种狗粮碗。

背景技术：

随着民众生活水平的提高，喜欢养宠物的人越来越多，给宠物喂食的食盆是养宠物时必不可少的用品。

然而，狗粮碗在给宠物喂食时，经常由于主人的疏忽造成狗粮不够吃，宠物饥饿；并且随着宠物的长大，宠物的食量在不断变化，而目前的宠物食盆的容积却是固定不变的，这样，就使得宠物在进食时不够吃，需要人为在旁边多次添加。

技术实现要素：

本实用新型的目的是提供一种当狗粮碗内无狗粮时，发出报警声音提醒主人及时喂食；并且可以随着宠物食量的增加，而增加狗粮碗的容积，更好的适应不同的宠物。

为了达到上述目的，本实用新型提出的技术方案如下：

一种狗粮碗，包括碗本体和基座；所述碗本体为锥形盛放空间，顶部开口；在碗本体内设置有报警系统，所述报警系统包括光感电阻、蜂鸣器、电池；所述光感电阻设置在锥形盛放空间的最底点，光感电阻和蜂鸣器形成回路，由电池提供电源。

进一步的：所述基座为圆台形，在所述基座底部至少设置一个缺口，多个缺口等间距的设置。

进一步的：所述碗本体和基座的材质为塑料或是不锈钢。

进一步的：所述锥形盛放空间上方设置有凹槽，在凹槽的一侧设置有挡板；至少三根弹性杆等间距的连接在凹槽内，弹性杆可以折弯进入挡板下方，在弹性杆上穿有围挡。

进一步的：所述围挡为防水材质制成。

进一步的：所述弹性杆可以为弹簧、钛合金杆中的一种。

有益效果

本实用新型结构简单，使用便利，碗本体采用锥形的盛放空间，可以有效的保证狗粮在碗内始终向下流动，将光感电阻遮住，避免无效的报警；可以及时的提醒主人喂食；并且可以随着宠物食量的增加，增加狗粮碗的容积，适应性更好。

附图说明

构成本申请的一部分的说明书附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。

在附图中：

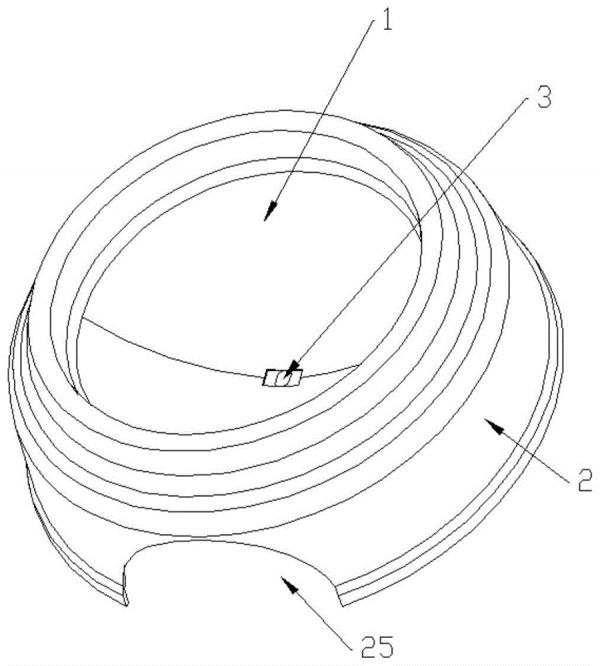

图1是本实用新型的实施例一结构示意图；

图2是本实用新型的实施例二结构示意图；

其中，上述附图包括以下附图标记：

1碗本体，2基座，21凹槽，22挡板，23弹性杆，24围挡，25缺口，3光感电阻。

具体实施方式

下面将结合附图以及具体实施例来详细说明本实用新型，其中的示意性实施例以及说明仅用来解释本实用新型，但并不作为对本实用新型的不当限定。

需要说明的是，在不冲突的情况下，本申请中的实施例及实施例中的特征可以相互组合。下面将参考附图并结合实施例来详细说明本实用新型。

实施例一

如图1所示，一种狗粮碗，包括碗本体和基座；所述碗本体为锥形盛放空间，顶部开口；在碗本体内设置有报警系统，所述报警系统包括光感电阻、蜂鸣器、电池；所述光感电阻设置在锥形盛放空间的最底点，光感电阻和蜂鸣器形成回路，由电池提供电源。

狗粮碗底部装有光感电阻，当狗粮碗里面堆满狗粮时，感光电阻被阻挡，无法使报警系统电路连通，不能发出报警声音，当狗粮碗里的干/湿狗粮吃干净后，底部的感光电阻将报警系统的电路连通，蜂鸣器发出报警，可以发出模拟狗叫的声音或是其他声音，提醒主人添加狗粮。结构简单，可靠。

本实用新型中的报警系统电路为常用的电路，在此不做过多的阐述。

基座为圆台形，在基座底部至少设置一个缺口，多个缺口等间距的设置。缺口便于拿取狗粮碗。

碗本体和基座的材质为塑料或是不锈钢。

实施例二

如图2所示，区别于上述实施例，在本实施中，所述锥形盛放空间上方设置有凹槽，在凹槽的一侧设置有挡板；至少三根弹性杆等间距的连接在凹槽内，弹性杆可以折弯进入挡板下方，在弹性杆上穿有围挡。

弹性杆从凹槽中伸出之后，围挡将向上向外延伸可以增加狗粮碗的容积，便于不同的宠物狗使用，整个结构操作简单。

不使用时，将弹性杆向下弯折，弹性杆的带动围挡进入凹槽内，卡在挡板下方实现收纳，使用便利，操作简单。

优选的是所述围挡为防水材质制成。

另外所述弹性杆可以为弹簧、钛合金杆中的一种。

以上两实施例可以相互结合或单独使用。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
