一种发声可控的宠物玩具的制作方法

[0001]
本实用新型涉及宠物玩具，更具体地涉及一种发声可控的宠物玩具。

背景技术：

[0002]
随着生活水平的提高，越来越多的人开始蓄养宠物。现有技术中的供宠物玩耍的玩具包括各种发声玩具。宠物通过撕咬该发声玩具而发出声音，从而引起宠物的兴趣。
[0003]
由于现有的发声玩具的发声不可控，在主人需要安静的环境的时候，例如夜晚，宠物撕咬玩具发出的声音可能形成为噪声，而引起不悦。

技术实现要素：

[0004]
为了解决上述现有技术存在的无法对宠物玩具的发声进行控制的问题，本实用新型旨在提供一种发声可控的宠物玩具。
[0005]
本实用新型所述的发声可控的宠物玩具，具有发声组件，该发声组件包括腔体和安装固定在腔体上的bb叫组件，腔体为具有空腔的由弹性材料形成的中空腔体，腔体具有开口，空腔通过开口与外部连通；bb叫组件包括套筒，旋钮和bb叫，套筒的周缘固定在开口中，旋钮从外侧伸入套筒内并围绕着套筒的中心轴可旋转而具有第一状态和第二状态，bb叫容置于旋钮的内部并暴露于空腔中；旋钮具有第一通孔，套筒具有第二通孔，在第一状态下，第一通孔与第二通孔相互对准，此时空腔与外部连通，在第二状态下，第一通孔与第二通孔错开，此时空腔与外部隔绝。
[0006]
旋钮呈现为t型。
[0007]
旋钮包括一体成型的相互垂直的水平部和垂直部，其中，水平部搭靠在套筒的外表面上，而垂直部伸入套筒内。
[0008]
水平部具有平行于中心轴延伸的第一通孔，套筒具有平行于中心轴延伸的第二通孔。
[0009]
bb叫组件还包括防止旋钮从套筒中脱出的卡扣，其卡制于旋钮的伸入空腔内的端部上。
[0010]
旋钮上形成有突出筋，套筒上形成为滑动槽，突出筋和滑动槽配合实现旋钮相对于套筒的转动。
[0011]
套筒的周缘通过粘结剂固定安装在开口中。
[0012]
腔体为中空球体。
[0013]
该宠物玩具还具有包裹在发声组件的外部的外皮。
[0014]
该外皮具有由毛绒材料制成的动物造型。
[0015]
本实用新型的宠物玩具通过旋钮的旋转可以实现对bb叫的控制，在主人需要安静的环境的时候，仅需要简单的操作就可以避免该宠物玩具发出噪声。
附图说明
[0016]
图1是根据本实用新型的一个优选实施例的发声可控的宠物玩具的整体结构示意图；
[0017]
图2是图1中的bb叫组件的示意图。
具体实施方式
[0018]
下面结合附图，给出本实用新型的较佳实施例，并予以详细描述。
[0019]

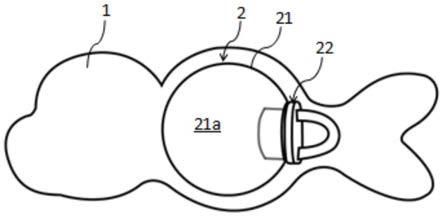

图1是根据本实用新型的一个优选实施例的发声可控的宠物玩具的整体结构示意图。该宠物玩具包括外皮1和发声组件2，其中，外皮1包裹在发声组件2的外部。
[0020]
在本实施例中，外皮1具有憨态可掬的动物造型，从而通过该动物造型而引起宠物的兴趣。为了追求逼真的效果，该动物造型可以包括头部、身体和尾部，其中，发声组件2容置于身体内。而且，外皮1由毛绒材料制成，从而通过该毛绒材料而引起宠物的兴趣。另外，外皮1可具有各种色彩，例如粉红色，从而通过色彩而引起宠物的兴趣。
[0021]
在本实施例中，发声组件2包括腔体21和bb叫组件22，该bb叫组件22安装固定在腔体21上。在本实施例中，腔体21为由弹性材料形成的球体，该球体的中部具有空腔21a，从而使得腔体21形成为中空腔体。该中空腔体具有开口，从而使得空腔21a通过该开口与外部连通。bb叫组件22安装固定在该开口中。在本实施例中，该bb叫组件22通过粘结剂固定安装在该开口中。
[0022]
图2是图1中的bb叫组件的示意图，该bb叫组件22包括套筒221、旋钮222、bb叫223和卡扣224，其中，结合图1，该套筒221的周缘221a通过粘结剂固定在腔体21的开口中，旋钮222从外侧伸入该套筒221内并可围绕着套筒221的中心轴l旋转，bb叫223容置于该旋钮222的内部并暴露于空腔21a(参见图1)中。另外，旋钮222的伸入空腔21a内的端部上卡制有卡扣224，其将旋钮222相对于套筒221固定，以免旋钮221从套筒222中脱出。应该理解，除了卡扣224，通过其他方式，例如在旋钮222上形成有突出筋，而套筒221上形成为滑动槽，从而通过突出筋和滑动槽的配合来实现旋钮222相对于套筒221的转动，都是可行的。
[0023]
旋钮222在本实施例中呈现为t型，包括一体成型的相互垂直的水平部2221和垂直部2222，其中，水平部2221搭靠在套筒221的外表面221b上，而垂直部2222伸入套筒221内。在水平部2221上，其具有平行于中心轴l延伸的第一通孔2221a。相对应地，套筒221具有平行于中心轴l延伸的第二通孔2211a。在图2所示的状态下，该第一通孔2221a与第二通孔2211a相互对准，从而使得空腔21a与外部连通，此时，通过挤压腔体21变形，使得空腔21a的形状发生变化，在腔体21恢复原始形状的过程中，bb叫223发出声音。当使用者围绕着中心轴l旋转旋钮222，使得第一通孔2221a与第二通孔2211a错开时，空腔21a与外部空气隔绝，此时，虽然腔体21可通过挤压发生变形，但是bb叫223始终不发出声音。
[0024]
如此，本实用新型的宠物玩具通过旋钮222的旋转可以实现对bb叫223的控制，在主人需要安静的环境的时候，仅需要简单的操作就可以避免该宠物玩具发出噪声。
[0025]
以上所述的，仅为本实用新型的较佳实施例，并非用以限定本实用新型的范围，本实用新型的上述实施例还可以做出各种变化。即凡是依据本实用新型申请的权利要求书及说明书内容所作的简单、等效变化与修饰，皆落入本实用新型专利的权利要求保护范围。本实用新型未详尽描述的均为常规技术内容。
