一种用于宠物家具的包装箱的制作方法

来源：萌宠菠菠乐园时间：2025-02-12 04:10

一种用于宠物家具的包装箱的制作方法

本技术涉及包装装置，具体涉及一种用于宠物家具的包装箱。

背景技术：

1、目前市场上宠物家具产品越来越多，包装所用的材质也是品种繁多，其中主要是采用外箱加epe、eps等泡沫塑料作为缓冲衬垫，然而泡沫塑料不易回收处理，属于非环保材料。外箱与泡沫衬垫体型较大且无法折叠，占用空间大，运输和仓储成本较大。另外泡沫衬垫容易出现泡沫颗粒脱落现象，给消费者的体验感较差，从而降低了产品的品牌形象。同时，回收利用工作较为复杂。由此可见，现有技术还存在一定缺陷，本领域技术人员有必要对上述问题进行改进。

技术实现思路

1、有鉴于此，有必要针对上述的问题，提供一种用于宠物家具的包装箱。

2、为实现上述目的，本实用新型采取以下的技术方案：

3、一种用于宠物家具的包装箱，包括：

4、外盒体；

5、第一纸卡；

6、所述第一纸卡具有四个，四个所述第一纸卡首尾相连，第一纸卡置于外盒体的内周壁上，且四个第一纸卡与外盒体的四个内周壁一一对应，第一纸卡用于缓冲放入所述外盒体之内的宠物家具侧部所受的挤压；

7、第一蜂窝纸板、第二蜂窝纸板和第三蜂窝纸板；

8、所述第一蜂窝纸板、第二蜂窝纸板和第三蜂窝纸板依次叠放，第一蜂窝纸板与第二蜂窝纸板以及第二蜂窝纸板和第三蜂窝纸板之间可用于放置宠物家具，第一蜂窝纸板、第二蜂窝纸板和第三蜂窝纸板用于支撑和保护宠物家具。

9、进一步的，所述外盒体采用瓦楞纸一体折叠成型，所述第一纸卡采用瓦楞纸一体折叠成型，所述第一蜂窝纸板和第三蜂窝纸板采用蜂窝板材裁切成型，所述第二蜂窝纸板采用蜂窝板材裁切后冲孔成型。

10、进一步的，所述第一纸卡内部空隙插入有蜂窝板材。

11、进一步的，包装箱还包括第二纸卡，第二纸卡四周各具有一个三角台，第二纸卡通过三角台用于保护圆形易碎的宠物家具。

12、进一步的，所述第二纸卡的内圆孔上布置有多个小角片。

13、进一步的，所述第二纸卡采用瓦楞纸一体折叠成型。

14、进一步的，包装箱还包括第三纸卡，所述第三纸卡呈长方体形状，用于填充空隙。

15、进一步的，所述第三纸卡采用瓦楞纸一体折叠成型。

16、进一步的，包装箱还包括四个纸护角，每一纸护角分别置于两第一纸卡之间的相连处，用于加强包装箱的抗压强度。

17、进一步的，所述外盒体采用瓦楞纸一体折叠成型时，所用瓦楞纸设置有一干涉部，干涉部用于使外盒体的两耳与外盒体前后两壁形成干涉，以防止外盒体两耳成型时反弹。

18、本实用新型的有益效果为：

19、本实用新型的外盒体采用瓦楞纸一体折叠成型，第一纸卡采用瓦楞纸一体折叠成型，四个第一纸卡与外盒体的四个内周壁一一对应，第一纸卡用于缓冲放入所述外盒体之内的宠物家具侧部所受的挤压，第一蜂窝纸板、第二蜂窝纸板、第三蜂窝纸板采用蜂窝板材裁切成型，第一蜂窝纸板、第二蜂窝纸板和第三蜂窝纸板依次叠放，外盒体和第一纸卡折叠成型，而第一蜂窝纸板、第二蜂窝纸板、第三蜂窝纸板采用蜂窝板材裁切成型，因此，成型安装以及后期的回收利用操作都非常方便，即在使用之前可扁平化仓储运输，可节省运输和仓储成本，具有绿色环保、低碳经济、减材降本的优点，采用外盒体，第一纸卡、第一蜂窝纸板、第二蜂窝纸板和第三蜂窝纸板组装形成缓冲包装箱，可对箱内的宠物家具进行定位支持和提供缓冲保护，进而可以为宠物家具提供有效的保护。

技术特征：

1.一种用于宠物家具的包装箱，其特征在于，包括：

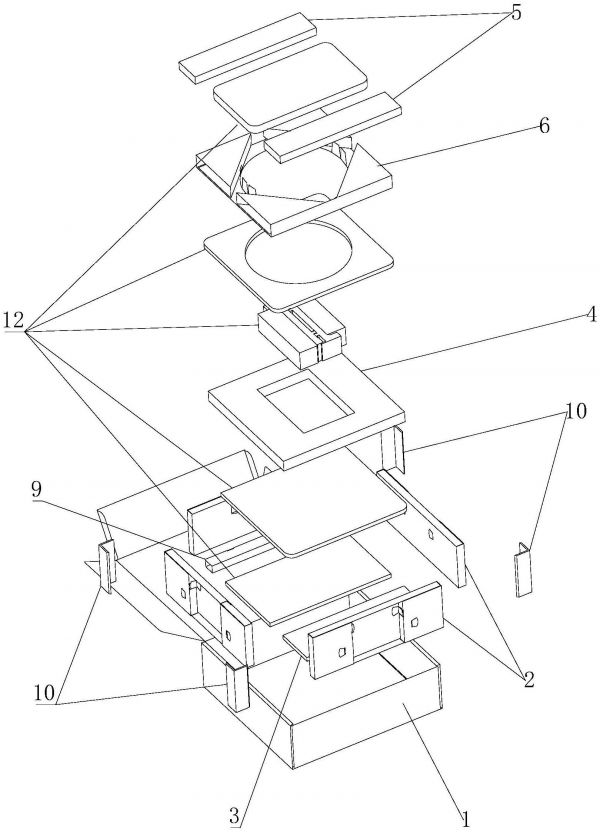

2.根据权利要求1所述的用于宠物家具的包装箱，其特征在于，所述外盒体(1)采用瓦楞纸一体折叠成型，所述第一纸卡(2)采用瓦楞纸一体折叠成型，所述第一蜂窝纸板(3)和第三蜂窝纸板(5)采用蜂窝板材裁切成型，所述第二蜂窝纸板(4)采用蜂窝板材裁切后冲孔成型。

3.根据权利要求1所述的用于宠物家具的包装箱，其特征在于，所述第一纸卡(2)内部空隙插入有蜂窝板材。

4.根据权利要求1所述的用于宠物家具的包装箱，其特征在于，包装箱还包括第二纸卡(6)，第二纸卡(6)四周各具有一个三角台(7)，第二纸卡(6)通过三角台(7)用于保护圆形易碎的宠物家具。

5.根据权利要求4所述的用于宠物家具的包装箱，其特征在于，所述第二纸卡(6)的内圆孔上布置有多个小角片(8)。

6.根据权利要求4所述的用于宠物家具的包装箱，其特征在于，所述第二纸卡(6)采用瓦楞纸一体折叠成型。

7.根据权利要求1所述的用于宠物家具的包装箱，其特征在于，包装箱还包括第三纸卡(9)，所述第三纸卡(9)呈长方体形状，用于填充空隙。

8.根据权利要求7所述的用于宠物家具的包装箱，其特征在于，所述第三纸卡(9)采用瓦楞纸一体折叠成型。

9.根据权利要求1所述的用于宠物家具的包装箱，其特征在于，包装箱还包括四个纸护角(10)，每一纸护角(10)分别置于两第一纸卡(2)之间的相连处，用于加强包装箱的抗压强度。

10.根据权利要求1所述的用于宠物家具的包装箱，其特征在于，所述外盒体(1)采用瓦楞纸一体折叠成型时，所用瓦楞纸设置有一干涉部(11)，干涉部(11)用于使外盒体(1)的两耳与外盒体(1)前后两壁形成干涉，以防止外盒体(1)两耳成型时反弹。

技术总结
本技术公开了一种用于宠物家具的包装箱，本技术的外盒体采用瓦楞纸一体折叠成型，第一纸卡采用瓦楞纸一体折叠成型，第一纸卡用于缓冲放入所述外盒体之内的宠物家具侧部所受的挤压，第一蜂窝纸板、第二蜂窝纸板、第三蜂窝纸板采用蜂窝板材裁切成型，第一蜂窝纸板、第二蜂窝纸板和第三蜂窝纸板依次叠放，因此，外盒体、第一纸卡、第一蜂窝纸板、第二蜂窝纸板和第三蜂窝纸板成型安装以及后期的回收利用操作都非常方便，即在使用之前可扁平化仓储运输，可节省运输和仓储成本，采用外盒体，第一纸卡、第一蜂窝纸板、第二蜂窝纸板和第三蜂窝纸板组装形成缓冲包装箱，可对箱内的宠物家具进行定位支持和提供缓冲保护。

技术研发人员：宋川,余浩
受保护的技术使用者：致欧家居科技股份有限公司
技术研发日：20230629
技术公布日：2024/1/15
