复合型宠物针灸床

1.本实用新型涉及动物医疗设备技术领域，具体涉及一种复合型宠物针灸床。

背景技术：

2.针灸是中医用于治疗风湿类疾病常用的医学疗法，目前，兽医界也将这项技术运用到动物身上，并取得了一定的效果。在对动物进行针灸治疗时，需要借助特定的保定装置将动物保定，便于医疗人员准确地获取穴位。为此，现在市面上出现了专门针对宠物针灸用的针灸架，比较典型的一种是采用网格状的床面保定，将动物的肢体放入网孔内。这一过程需要将宠物抱起，然后放在网格状床面上进行保定。然而，对于体型较大的犬类动物，人力难以抱起，也难以将宠物的四肢对准网孔，从而将其放在床面上。使得医疗工作难以进行。而与宠物的体型对应的针灸床高度也较高，宠物也无法自行走到床面上。

技术实现要素：

3.为解决上述技术问题，本实用新型提供了一种复合型宠物针灸床。
4.本实用新型通过以下技术方案得以实现。
5.本实用新型提供的复合型宠物针灸床，包括床架、支腿、底座，所述支腿一端与床架连接，另一端与底座连接，所述底座下方设有走轮，所述床架上设有网格状的床面，床架侧面铰接有搭板，所述搭板长度可伸缩。
6.所述搭板包括板件一，板件一内设有滑槽一，滑槽一内设有板件二。
7.所述滑槽一的槽口处设有限位卡一，板件二上设有限位卡二，限位卡一与限位卡二在板件二的滑动方向上的投影至少部分重合。
8.所述板件二内还设有滑槽二，滑槽二内设有板件三。
9.所述搭板端部还设有限位扣机构。
10.所述床架下方还设有平台，平台下方设有升降腿，升降腿下端连接在底座上。
11.还包括液压箱一，液压箱一的液压出口设有分流腔一，分流腔一通过液压管线一与各升降腿连接，所述升降腿为液压升降腿。
12.所述支腿为液压伸缩支腿。
13.还包括液压箱二，液压箱二的液压出口设有分流腔二，分流腔二通过液压管线二与各液压伸缩支腿连接。
14.所述走轮上设有制动踏板。
15.本实用新型的有益效果在于：
16.采用本实用新型，宠物可沿着搭板自行走到床面上，无需人为抱起，减小了将大型宠物放到针灸床上保定的难度。搭板不适用时，可沿着铰接轴收束，减小了对空间的占用。另外，本实用新型方便移动，便于更换工作地点。
附图说明

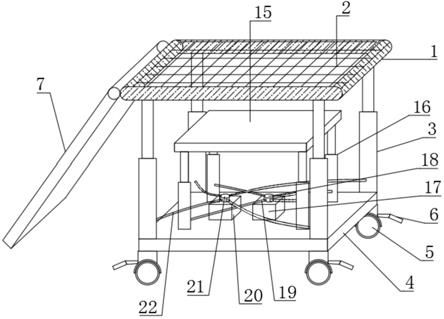

17.图1是本实用新型的结构示意图；
18.图2是搭板的结构示意图。
19.图中：1-床架；2-床面；3-支腿；4-底座；5-走轮；6-制动踏板； 7-搭板；8-板件一；9-滑槽一；10-板件二；11-限位卡一；12-限位卡二；13-滑槽二；14-板件三；15-平台；16-升降腿；17-液压箱一；18
‑ꢀ
分流腔一；19-液压管线一；20-液压箱二；21-分流腔二；22-液压管线二；23-限位扣机构。
具体实施方式
20.下面进一步描述本实用新型的技术方案，但要求保护的范围并不局限于所述。
21.如图1～2所示为本实用新型的结构示意图：
22.本实用新型提供了一种复合型宠物针灸床，包括床架1、支腿3、底座4，所述支腿3一端与床架1连接，另一端与底座4连接，所述底座 4下方设有走轮5，所述床架1上设有网格状的床面2，床架1侧面铰接有搭板7，所述搭板7长度可伸缩。
23.采用本实用新型，宠物可沿着搭板7自行走到床面2上，无需人为抱起，减小了将大型宠物放到针灸床上保定的难度。搭板7不适用时，可沿着铰接轴收束，减小了对空间的占用。另外，本实用新型方便移动，便于更换工作地点。
24.所述搭板7包括板件一8，板件一8内设有滑槽一9，滑槽一9内设有板件二10。板件二10可沿滑槽滑动，便于使搭板7的长度伸缩。
25.所述滑槽一9的槽口处设有限位卡一11，板件二10上设有限位卡二12，限位卡一11与限位卡二12在板件二10的滑动方向上的投影至少部分重合。便于防止板件二10滑出滑槽。
26.所述板件二10内还设有滑槽二13，滑槽二13内设有板件三14。增加了搭板7的可伸缩范围，使得搭板7的最小长度可进一步减小，最大长度可进一步增大。
27.所述板件三14的外形与板件二10相同。
28.所述搭板7端部还设有限位扣机构23。限位扣机构23可以是塔扣，便于在搭板7收短后保持其收缩状态，限制其伸长。
29.所述床架1下方还设有平台15，平台15下方设有升降腿16，升降腿16下端连接在底座4上。当宠物犬沿着搭板7走到床面2上时，可先站立于平台15上，然后缓慢降低升降腿16，由床架1逐渐对宠物的四肢形成支撑。降低了宠物走上床面2上的难度。
30.还包括液压箱一17，液压箱一17的液压出口设有分流腔一18，分流腔一18通过液压管线一19与各升降腿16连接，所述升降腿16为液压升降腿16。使得各升降腿16的压力均匀，伸缩状态同步，避免晃动，减小动物的紧张感。
31.所述支腿3为液压伸缩支腿。便于调节床架1的高度，降低床架1 高度便于使宠物走到床面2上，然后根据宠物的体型将床架1升高至适当的高度。
32.还包括液压箱二20，液压箱二20的液压出口设有分流腔二21，分流腔二21通过液压管线二22与各液压伸缩支腿连接。使得各升降腿16 的压力均匀，伸缩状态同步，避免晃动，减小动物的紧张感。
33.所述走轮5上设有制动踏板6。防止针灸工作的过程中床架1移动，提高了安全性。

技术特征：
1.一种复合型宠物针灸床，其特征在于：包括床架(1)、支腿(3)、底座(4)，所述支腿(3)一端与床架(1)连接，另一端与底座(4)连接，所述底座(4)下方设有走轮(5)，所述床架(1)上设有网格状的床面(2)，床架(1)侧面铰接有搭板(7)，所述搭板(7)长度可伸缩。2.如权利要求1所述的复合型宠物针灸床，其特征在于：所述搭板(7)包括板件一(8)，板件一(8)内设有滑槽一(9)，滑槽一(9)内设有板件二(10)。3.如权利要求2所述的复合型宠物针灸床，其特征在于：所述滑槽一(9)的槽口处设有限位卡一(11)，板件二(10)上设有限位卡二(12)，限位卡一(11)与限位卡二(12)在板件二(10)的滑动方向上的投影至少部分重合。4.如权利要求3所述的复合型宠物针灸床，其特征在于：所述板件二(10)内还设有滑槽二(13)，滑槽二(13)内设有板件三(14)。5.如权利要求4所述的复合型宠物针灸床，其特征在于：所述板件三(14)的外形与板件二(10)相同。6.如权利要求2所述的复合型宠物针灸床，其特征在于：所述搭板(7)端部还设有限位扣机构(23)。7.如权利要求1所述的复合型宠物针灸床，其特征在于：所述床架(1)下方还设有平台(15)，平台(15)下方设有升降腿(16)，升降腿(16)下端连接在底座(4)上。8.如权利要求7所述的复合型宠物针灸床，其特征在于：还包括液压箱一(17)，液压箱一(17)的液压出口设有分流腔一(18)，分流腔一(18)通过液压管线一(19)与各升降腿(16)连接，所述升降腿(16)为液压升降腿(16)。9.如权利要求1所述的复合型宠物针灸床，其特征在于：所述支腿(3)为液压伸缩支腿。10.如权利要求9所述的复合型宠物针灸床，其特征在于：还包括液压箱二(20)，液压箱二(20)的液压出口设有分流腔二(21)，分流腔二(21)通过液压管线二(22)与各液压伸缩支腿连接。

技术总结
本实用新型提供了一种复合型宠物针灸床，包括床架、支腿、底座，所述支腿一端与床架连接，另一端与底座连接，所述底座下方设有走轮，所述床架上设有网格状的床面，床架侧面铰接有搭板，所述搭板长度可伸缩。采用本实用新型，宠物可沿着搭板自行走到床面上，无需人为抱起，减小了将大型宠物放到针灸床上保定的难度。搭板不适用时，可沿着铰接轴收束，减小了对空间的占用。另外，本实用新型方便移动，便于更换工作地点。另外，床架下方还设有平台，平台下方设有升降腿，升降腿下端连接在底座上。宠物可先站立于平台上，然后缓慢降低升降腿，降低了宠物走上床面上的难度。物走上床面上的难度。物走上床面上的难度。

技术研发人员：罗杰吴强朱锋钊段俊红陈颖高俊波刘玉梅杨帆
受保护的技术使用者：铜仁职业技术学院
技术研发日：2020.11.28
技术公布日：2022/1/21
