一种宠物粮自动喂食器的制作方法

1.本实用新型涉及一种宠物喂食装置，尤其是涉及一种宠物粮自动喂食器。

背景技术：

2.随着人们生活水平的提高，越来越多的人开始饲养宠物。喂食宠物的时候，需要人为从宠物粮包装袋中或者存放宠物粮的容器中取出定量的宠物粮放入喂食皿中，比较麻烦。而且当需要外出一段时间时，还需要将宠物寄养，比较不方便。

技术实现要素：

3.本实用新型提供了一种宠物粮自动喂食器；解决现有技术中存在人工手动喂食不方便的问题。
4.本实用新型的上述技术问题主要是通过下述技术方案得以解决的：一种宠物粮自动喂食器，包括用于存储宠物粮的储粮腔、定量放粮机构、喂食皿和电动组件，所述定量放粮机构包括相对所述储粮腔水平转动配合的滚筒和所述滚筒外壁上内凹设置的转移腔，所述滚筒的外形为以其转动轴为旋转轴的旋转体，所述滚筒为部分侵入所述储粮腔设置，且两者之间的转动配合处配合紧凑，因此宠物粮并不会从两者之间的装配缝隙中泄露，所述电动组件可带动所述滚筒转动，所述滚筒贴近所述储粮腔一侧为从下往上转动，使所述转移腔间歇性经过储粮腔的内部空间，每次经过都可带走定量的宠物粮并将其转移至所述储粮腔的外侧，直至转动至所述转移腔开口朝下，排出宠物粮，所述喂食皿位于宠物粮排出位置的下方。本实用新型本身具备储存宠物粮的功能，其内部的电动组件可以自动驱动定量放粮机构从储粮腔内挖取宠物粮，并将其转移至喂食皿内，使用方便。而且转移腔的体积固定，因此每次倾倒出的宠物粮都是定量的，因此很容易控制宠物粮的投喂量。
5.进一步的，所述储粮腔的底部设有引导宠物粮流向定量放粮机构的斜板，所述斜板的上侧还设有遮挡片，所述储粮腔内的宠物粮从所述斜板与遮挡片之间的间隙流出。宠物粮为颗粒状，相比液体，其流动性较差。当宠物粮从斜板滚落时，遮挡片、滚筒和斜板三者所形成的空间内宠物粮越来越多，直至宠物粮的高度与遮挡片底部齐平，此时储粮腔内的宠物粮受到了阻力而无法继续流动；定量放粮机构每次转动，都会带走一部分宠物粮，遮挡片外侧的宠物粮高度会降低，储粮腔内的宠物粮可继续补充。遮挡片的高度不能高于滚筒的最高点，确保滚筒转动时不会因为宠物粮进入转动配合的缝隙而发生卡死现象。
6.进一步的，滚筒由第一侧片、第二侧片和环形片构成，两侧片为圆形，所述环形片上开设有开口，所述滚筒的内部设有c字型的内凹片，所述内凹片的开口对着所述开口，两侧片夹持在所述内凹片两侧使形成所述转移腔；所述内凹片与所述环形片形成有两处夹角，分别为钝角和锐角。锐角一侧用于铲起宠物粮，钝角一侧则是为了保证能完全排除宠物粮；同时这样的结构可以保证每次铲起的宠物粮体积小于转移腔的最大容积，也只有这样才能让转移腔在转动过程中保证宠物粮完全位于其内部，避免转动时发生卡死的情况。
7.进一步的，所述滚筒还包括有固定于所述第一侧片的轴体、套设在所述轴体上的
轴套，所述轴套与所述第二侧片固接，所述内凹片也与所述第二侧片固接；通过转动调整第一侧片与第二侧片的相对角度可同步调整所述内凹片与所述开口的相对位置，以实现调整转移腔的实际容纳体积，便于适配不同食量的宠物，调节十分便捷。
8.进一步的，所述电动组件包括电源、电机、与所述电机传动连接的减速组件，所述减速组件的输出端与所述滚筒传动连接。所述减速组件可以是多级齿轮减速机构、蜗轮蜗杆减速结构等现有减速机构。电机的输出转速较高，而滚筒的转速不能过高，滚筒的转速过高会影响转移腔每次搬运的宠物粮数量，还容易发生卡死的情况，为此需要减速组件来降速。
9.进一步的，所述电动组件还包括有计时器，所述计时器与电机控制连接。通过设定每次喂食的时间来达到全自动定时喂食的效果，即使主人外出一段时间，储粮腔内的存粮也够宠物食用一段时间。
10.进一步的，所述开口处设有可与所述内凹片形成限位的限位块，避免调整转移腔体积时发生转动过渡的情况。
11.进一步的，所述储粮腔整体为漏斗状，便于其内部的宠物粮完整排出。
12.进一步的，所述储粮腔的顶部设有可开合的上盖，便于添加宠物粮。
13.因此，本实用新型相比现有技术具有以下特点：1.包括储粮腔、定量放粮机构、喂食皿和电动组件，电动组件可带动所述滚筒转动，所述滚筒贴近所述储粮腔一侧为从下往上转动，使所述转移腔间歇性经过储粮腔的内部空间，每次经过都可带走定量的宠物粮并将其转移至所述喂食皿内，无需手动操作，搭配计时器还可定时自动投喂；2.通过转动调整第一侧片与第二侧片的相对角度可同步调整所述内凹片与所述开口的相对位置，以实现调整转移腔的实际容纳体积，便于适配不同食量的宠物，调节十分便捷。
附图说明
14.附图1是本实用新型的内部结构示意图；
15.附图2是定量放粮机构的内部结构示意图；
16.附图3是定量放粮机构调整转移腔的实际容纳体积后的结构示意图；
17.附图4是定量放粮机构的爆炸图；
18.附图5是定量放粮机构、减速组件和电机的装配关系图。
具体实施方式
19.下面通过实施例，并结合附图，对本实用新型的技术方案作进一步具体的说明。
20.在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

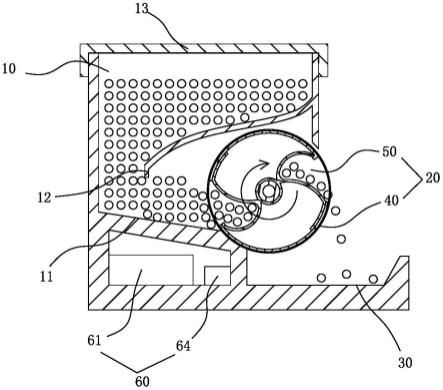

21.实施例1：见图1，一种宠物粮自动喂食器，包括用于存储宠物粮的储粮腔10、定量放粮机构20、喂食皿30和电动组件60，定量放粮机构包括相对储粮腔水平转动配合的滚筒40和滚筒外壁上内凹设置的两个转移腔50，滚筒的外形为以其转动轴为旋转轴的旋转体，
滚筒为部分侵入储粮腔设置，且两者之间的转动配合处配合紧凑，因此宠物粮并不会从两者之间的装配缝隙中泄露，电动组件可带动滚筒转动，滚筒贴近储粮腔一侧为从下往上转动，使转移腔间歇性经过储粮腔的内部空间，每次经过都可带走定量的宠物粮并将其转移至储粮腔的外侧，直至转动至转移腔开口朝下，排出宠物粮，喂食皿位于宠物粮排出位置的下方。实施例本身具备储存宠物粮的功能，其内部的电动组件可以自动驱动定量放粮机构从储粮腔内挖取宠物粮，并将其转移至喂食皿内，使用方便。而且转移腔的体积固定，因此每次倾倒出的宠物粮都是定量的，因此很容易控制宠物粮的投喂量。
22.见图1，储粮腔的底部设有引导宠物粮流向定量放粮机构的斜板11，斜板的上侧还设有遮挡片12，储粮腔内的宠物粮从斜板与遮挡片之间的间隙流出。宠物粮为颗粒状，相比液体，其流动性较差。当宠物粮从斜板滚落时，遮挡片、滚筒和斜板三者所形成的空间内宠物粮越来越多，直至宠物粮的高度与遮挡片底部齐平，此时储粮腔内的宠物粮受到了阻力而无法继续流动；定量放粮机构每次转动，都会带走一部分宠物粮，遮挡片外侧的宠物粮高度会降低，储粮腔内的宠物粮可继续补充。遮挡片的高度不能高于滚筒的最高点，确保滚筒转动时不会因为宠物粮进入转动配合的缝隙而发生卡死现象。
23.见图2、图3和图4，滚筒由第一侧片41、第二侧片42和环形片43构成，两侧片为圆形，环形片上开设有开口44，滚筒的内部设有c字型的内凹片45，内凹片的开口对着开口，两侧片夹持在内凹片两侧使形成转移腔；内凹片与环形片形成有两处夹角，分别为钝角和锐角。锐角一侧用于铲起宠物粮，钝角一侧则是为了保证能完全排除宠物粮；同时这样的结构可以保证每次铲起的宠物粮体积小于转移腔的最大容积，也只有这样才能让转移腔在转动过程中保证宠物粮完全位于其内部，避免转动时发生卡死的情况。
24.见图4,，滚筒还包括有固定于第一侧片的轴体46、套设在轴体上的轴套47，轴套与第二侧片固接，内凹片也与第二侧片固接；通过转动调整第一侧片与第二侧片的相对角度可同步调整内凹片与开口的相对位置，以实现调整转移腔的实际容纳体积，便于适配不同食量的宠物，调节十分便捷。
25.见图1和图5，电动组件包括电源61、电机62、与电机传动连接的减速组件63，减速组件的输出端与滚筒传动连接。减速组件为蜗轮蜗杆减速结构。电机的输出转速较高，而滚筒的转速不能过高，滚筒的转速过高会影响转移腔每次搬运的宠物粮数量，还容易发生卡死的情况，为此需要减速组件来降速。
26.见图1，电动组件还包括有计时器64，计时器与电机控制连接，且两者的装配属于现有技术，在此不再赘述。通过设定每次喂食的时间来达到全自动定时喂食的效果，即使主人外出一段时间，储粮腔内的存粮也够宠物食用一段时间。
27.见图2，开口处设有可与内凹片形成限位的限位块48，避免调整转移腔体积时发生转动过渡的情况。
28.见图1，储粮腔整体为漏斗状，便于其内部的宠物粮完整排出。
29.见图1，储粮腔的顶部设有可开合的上盖13，便于添加宠物粮。
30.本实用新型可改变为多种方式对本领域的技术人员是显而易见的，这样的改变不认为脱离本实用新型的范围。所有这样的对所述领域技术人员显而易见的修改将包括在本权利要求的范围之内。
