一种宠物粮存储分配器的制作方法

来源：萌宠菠菠乐园时间：2025-02-19 04:13

一种宠物粮存储分配器的制作方法

本技术属于宠物用品，具体说是涉及一种宠物粮存储分配器。

背景技术：

1、随着社会的发展以及人们生活方式的变化，家庭宠物的饲养已经成为了人们的重要需求。宠物的喂养是宠物主人特别重视一个问题，宠物主人通常都是购买宠物专用的宠物粮喂养宠物，然而宠物的喂养较为频繁，存放在包装袋中的宠物粮每次取用不方便，由此产生了存放宠物粮的宠物粮储藏箱。

2、宠物粮储藏箱内放置宠物粮，然后由储藏箱内添加到食盆内，通过料盆实现宠物粮的喂食，然而由于储藏箱的开启较为简单，当宠物不需要进食时，宠物或者儿童往往也会操纵储藏箱，一方面对储藏箱进行破坏，另一方面取出过量宠物粮食用，产生较大的安全隐患，宠物粮的存储不安全。

3、现有的宠物粮储藏箱开启较为简单，宠物粮的存储不安全，本方案针对这一技术问题进行解决。

技术实现思路

1、本实用新型的目的在于提供一种宠物粮存储分配器，解决了宠物喂养过程中，宠物粮储藏箱对宠物不安全的技术问题，通过设置新型的操纵机构，当需要喂养宠物时，主人操作操纵机构才可以将宠物粮取出，提高了宠物粮存放的可靠性和宠物喂养的安全性。

2、一种宠物粮存储分配器，包括储存箱，所述储存箱为左侧板、后侧板、右侧板、顶板、底板、前侧板六块板材围合成的六面体，所述顶板开设有进粮孔，所述进粮孔的上部设置有密封盖，所述底板开设有出粮孔，所述储存箱内存放有宠物粮，所述底板的外表面水平滑动设置有用于控制宠物粮流出的导料板，所述导料板的前侧开设有导料孔，所述导料孔内设置有料盆，所述导料板带动所述料盆可滑动地设置在所述出粮孔下方；

3、所述储存箱内部设置有用于带动所述导料板滑动的操纵机构，所述操纵机构包括由所述前侧板向所述后侧板斜向下方向设置的连接杆三、与所述连接杆三的上端固定连接的操纵杆、一端与所述连接杆三的侧部上方铰接的连接杆一、与所述连接杆一另一端铰接的固定板一、一端与所述连接杆三侧部下方铰接的连接杆二；

4、所述连接杆三的底端与所述底板可分离式抵接，所述储存箱内竖向设置有分隔宠物粮和所述操纵机构的隔板，所述固定板一设置在所述隔板上，所述连接杆二的另一端与所述导料板连接；

5、所述底板开设有长形的通槽一，所述导料板底面后侧设置有连接件一，所述连接件一上部可滑动的穿设于所述通槽一内，所述述连接件一的上部与所述连接杆二通过铰接轴铰接，所述铰接轴设置有伸出的横杆，所述连接杆三侧面下部与所述铰接轴横杆的侧部可分离式抵接；

6、所述顶板开设有长形的通槽二，所述操纵杆的侧部滑动穿设于所述通槽二内，所述操纵杆的另一端为自由端，所述自由端套设有手柄球。

7、所述密封盖包括盖体、所述盖体的下端面设置有凸台，所述进粮孔的下部设置有挡圈，所述凸台与所述挡圈的上表面可分离式抵接；

8、所述盖体上下贯通设置有通孔，设置在所述盖体上的紧固组件，所述密封盖与所述顶板通过所述紧固组件可分离式连接。

9、所述紧固组件包括可转动地穿设于所述通孔内的连接轴、与所述连接轴下侧连接的限位板，所述限位板可分离的与所述挡圈下表面抵接，所述连接轴的上侧设置有旋钮；

10、所述密封盖的内表面设置有限位柱一，所述顶板的内表面设置有限位柱二，所述限位板分别与所述限位柱一和所述限位柱二可分离式接触。

11、所述隔板靠近宠物粮的一侧开设有干燥剂储槽，所述干燥剂储槽的两侧设置有圆铁板螺母，所述圆铁板螺母紧固设置在所述隔板上，所述干燥剂储槽的开口处设置有通气网，所述通气网与所述隔板依次通过所述圆铁板螺母和所述滚花手拧螺丝可分离的连接。

12、所述储存箱的内部设置有下料斗，所述下料斗的上端面设置有四条边，所述四条边分别与所述左侧板、后侧板、隔板、前侧板的内表面连接，所述下料斗的下端面与所述出粮孔的上端面连通。

13、所述前侧板设置有观察孔，所述观察孔内侧环形设置有护板凹槽，所述护板凹槽内设置有透明的保护板。

14、所述导料板的底部另一侧水平设置有连接件二，所述连接件二通过凹凸导槽一与所述底板滑动连接，所述连接件一通过凹凸导槽二与所述底板滑动连接。所述凹凸导槽一、所述凹凸导槽二的凹槽分别与所述底板的外表面连接，所述凹凸导槽二的凸槽设置在所述连接件一上，所述凹凸导槽一的凸槽设置在所述连接件二上。

15、所述底板的外表面四个角分别设置有支腿，所述支腿的上端面设置有支撑台，所述支撑台与所述底板通过螺栓连接。

16、所述前侧板、后侧板、左侧板、右侧板、顶板之间的拼接缝都为锐角；

17、所述前侧板、后侧板、左侧板、右侧板的内表面下部分别设置有水平的底板固定槽，所述底板分别卡接在所述底板固定槽内，所述顶板、底板、前侧板、后侧板的内表面设置有隔板固定槽，所述隔板分别竖向卡设在所述隔板固定槽内。

18、与现有技术相比，本实用新型的有益效果是：

19、(1)设置有导料板和与导料板连接的操纵机构，通过导料板上设置的料盆对宠物粮进行定量补给，操纵机构设置操纵杆，一直抬起并推拉操纵杆才能使宠物粮取出，避免了宠物的自行开启，宠物粮的存储更安全；

20、(2)密封盖设置有紧固组件，通过旋拧紧固组件的旋钮对宠物粮存储分配器进行密封，内部设置有干燥剂储槽，干燥剂储槽设置通气网，通过干燥剂对宠物粮进行干燥，密封效果更好，避免了宠物粮的受潮发霉，宠物粮的存储更安全；

21、(3)宠物粮存储分配器的箱体拼接缝为锐角，前侧板、后侧板、左侧板、右侧板、顶板、底板的内表面分别开设有固定槽，通过固定槽拼接后，采用胶水粘合固定，箱体的固定更牢固，使用更安全。

技术特征：

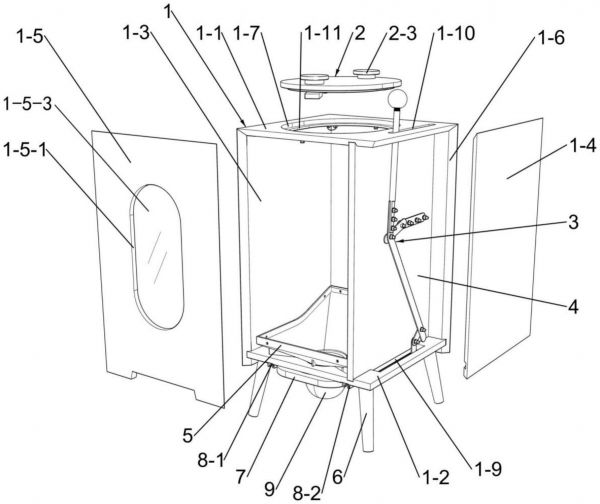

1.一种宠物粮存储分配器，包括储存箱(1)，所述储存箱(1)为左侧板(1-3)、后侧板(1-6)、右侧板(1-4)、顶板(1-1)、底板(1-2)、前侧板(1-5)六块板材围合成的六面体，所述顶板(1-1)开设有进粮孔(1-7)，所述进粮孔(1-7)的上部设置有密封盖(2)，所述底板(1-2)开设有出粮孔(1-8)，所述储存箱(1)内存放有宠物粮，其特征在于，所述底板(1-2)的外表面水平滑动设置有用于控制宠物粮流出的导料板(7)，所述导料板(7)的前侧开设有导料孔(7-1)，所述导料孔(7-1)内设置有料盆(9)，所述导料板(7)和所述料盆(9)可滑动地设置在所述出粮孔(1-8)下方；

2.根据权利要求1所述的一种宠物粮存储分配器，其特征在于，所述密封盖(2)包括盖体(2-1)，所述盖体的下端面设置有凸台(2-2)，所述进粮孔(1-7)的下部设置有挡圈(1-11)，所述凸台(2-2)与所述挡圈(1-11)的上表面可分离式抵接；

3.根据权利要求1所述的一种宠物粮存储分配器，其特征在于，所述隔板(4)靠近宠物粮的一侧开设有干燥剂储槽(4-1)，所述干燥剂储槽(4-1)的两侧设置有圆铁板螺母(4-3)，所述圆铁板螺母(4-3)紧固设置在所述隔板(4)上，所述干燥剂储槽(4-1)的开口处设置有通气网(4-2)，所述通气网(4-2)与所述圆铁板螺母(4-3)通过滚花手拧螺丝(4-4)可分离的连接。

4.根据权利要求1所述的一种宠物粮存储分配器，其特征在于，所述储存箱(1)的内部设置有下料斗(5)，所述下料斗(5)的上端面设置有四条边，所述四条边分别与所述左侧板(1-3)、后侧板(1-6)、隔板(4)、前侧板(1-5)的内表面连接，所述下料斗(5)的下端面与所述出粮孔(1-8)的上端面连通。

5.根据权利要求1所述的一种宠物粮存储分配器，其特征在于，所述前侧板(1-5)设置有观察孔(1-5-1)，所述观察孔(1-5-1)内侧环形设置有护板凹槽(1-5-2)，所述护板凹槽(1-5-2)内设置透明的保护板(1-5-3)。

6.根据权利要求1所述的一种宠物粮存储分配器，其特征在于，所述导料板(7)的左右两侧分别设有与所述底板(1-2)滑动连接的凹凸导槽一(8-1)、凹凸导槽二(8-2)，所述凹凸导槽一(8-1)、所述凹凸导槽二(8-2)的凹槽分别与所述底板(1-2)的外表面连接，所述凹凸导槽二(8-2)的凸槽设置在所述连接件一(7-2)上，所述导料板(7)的底部另一侧水平设置有连接件二(7-3)，所述凹凸导槽一(8-1)的凸槽设置在所述连接件二(7-3)上。

7.根据权利要求1所述的一种宠物粮存储分配器，其特征在于，所述底板(1-2)的外表面四个角分别设置有支腿(6)，所述支腿(6)的上端面设置有支撑台(6-1)，所述支撑台(6-1)与所述底板(1-2)通过螺栓连接。

8.根据权利要求1所述的一种宠物粮存储分配器，其特征在于，所述前侧板(1-5)、后侧板(1-6)、左侧板(1-3)、右侧板(1-4)的内表面下部分别设置有水平的底板固定槽(10)，所述底板(1-2)分别卡接在所述底板固定槽(10)内，所述顶板(1-1)、底板(1-2)、前侧板(1-5)、后侧板(1-6)的内表面设置有隔板固定槽(11)，所述隔板(4)分别竖向卡设在所述隔板固定槽(11)内；

技术总结
本技术提供一种宠物粮存储分配器，包括储存箱，储存箱为左侧板、后侧板、右侧板、顶板、底板、前侧板六块板材围合成的六面体，顶板开设有进粮孔，进粮孔的上部设置有密封盖，底板开设有出粮孔，储存箱内存放有宠物粮，底板的外表面水平滑动设置有用于控制宠物粮流出的导料板，导料板的前侧开设有导料孔，导料孔内设置有料盆，导料板和料盆可滑动地设置在出粮孔下方。本技术提供的宠物粮存储分配器，通过设置新型的操纵机构，当需要喂养宠物时，主人操作操纵机构才可以将宠物粮取出，提高了宠物粮存放的可靠性和宠物喂养的安全性。

技术研发人员：郭江涛
受保护的技术使用者：郭江涛
技术研发日：20230406
技术公布日：2024/1/13
