一种防堵料宠物粮加工添料装置的制作方法

本技术涉及防堵料宠物粮加工添料装置领域，特别是涉及一种防堵料宠物粮加工添料装置。

背景技术：

1、宠物粮是专门为宠物提供的营养食品，介于人类食品与传统畜禽饲料之间的高档动物食品，其作用主要是为宠物提供最基础的生命保证、生长发育和健康所需的营养物质，具有营养全面、消化吸收率高、配方科学、质量标准、饲喂方便以及可预防某些疾病等优点，宠物粮饲料在加工过程中，需要对饲料加工机械进行添料；

2、如授权公告号为cn217313246u的实用新型所公开的一种饲料添加剂加工用加料装置，其通过在加工罐的一侧设置有送料机构，利用推动杆和推动板以及固定板之间的相互配合，将添加剂快速喷射进加工罐的内部，从而实现与缓慢倒进加工罐内部的饲料充分混合，提高了混合效率，然而现有的添料装置在添料时由于其自身不具备筛分结构，所以在后续的添料过程中容易导致材料的堵塞，进而影响后续对材料的加工处理，影响整个加工装置的工作效率。

技术实现思路

1、为了克服现有技术的不足，本实用新型提供一种防堵料宠物粮加工添料装置，能解决添料装置通过在加工罐的一侧设置有送料机构，利用推动杆和推动板以及固定板之间的相互配合，将添加剂快速喷射进加工罐的内部，从而实现与缓慢倒进加工罐内部的饲料充分混合，提高了混合效率，然而现有的添料装置在添料时由于其自身不具备筛分结构，所以在后续的添料过程中容易导致材料的堵塞，进而影响后续对材料的加工处理，影响整个加工装置的工作效率的技术问题。

2、为解决上述技术问题，本实用新型提供如下技术方案：包括添料筒和半齿轮，所述添料筒的内侧开设有加料腔，所述添料筒的内侧壁连接有导流结构，所述加料腔的内侧分布有第一筛分网，且所述第一筛分网的底部连接有第一齿条，所述半齿轮连接于所述第一齿条的底部，所述半齿轮的底部连接有第二齿条，且所述第二齿条的底部连接有第二筛分网，所述第一筛分网的一侧连接有连接杆，且所述连接杆的另一端连接有限位块，所述限位块远离所述连接杆的一侧连接有复位弹簧。

3、作为本实用新型的一种优选技术方案，所述导流结构包括导流板和扭簧，所述扭簧连接于所述导流板的一端。

4、作为本实用新型的一种优选技术方案，所述第二筛分网的下方分布有第一粉碎辊，且所述第一粉碎辊的前端连接有主动轮，所述主动轮的外表面套设有皮带，且所述皮带的另一端内侧连接有从动轮，所述从动轮的内侧连接有第二粉碎辊。

5、作为本实用新型的一种优选技术方案，所述添料筒的内腔底部安装有导流块，所述添料筒的底部开设有出料口，所述添料筒的底端连接有输料框。

6、作为本实用新型的一种优选技术方案，所述输料框的一侧连接有第一电机，且所述第一电机的输出端连接有传动轴，所述传动轴的外表面套设有螺旋叶，所述输料框的内侧开设有送料腔，且所述送料腔的顶端连通有通孔，所述输料框的底部连接有支撑台，且所述支撑台的底部连接有支撑架。

7、作为本实用新型的一种优选技术方案，所述添料筒的前表面安装有视窗，且所述视窗的下方分布有第二电机，所述第二电机的底部一侧分布有第三电机。

8、与现有技术相比，本实用新型能达到的有益效果是：

9、1、利用半齿轮、齿条、筛分网和复位弹簧之间的结合使用，可以对输入到添料筒内部的材料进行筛分处理，从而可以有效的防止材料的堵塞，影响后续材料加工的效率，当半齿轮在电机的工作下进行转动时会带动其两侧啮合连接的齿条随之进行横向运动，而后当齿条进行横向运动时会带动筛分网进行横向运动，而当筛分网进行横向运动时会使连接杆挤压一侧连接的限位块，进而使限位块挤压复位弹簧，使其发生形变，而后结合半齿轮带动齿条的横向运动可以实现筛分网的横向往复运动，从而可以有效地对材料进行筛分处理；

10、2、利用设置的粉碎辊、主动轮、皮带和从动轮之间的结合使用，可以利用两个粉碎辊来对输入到加料腔内部的材料进行粉碎处理，从而可以方便后续对材料进行加工处理，提高装置的加工效率，同时也可以防止材料在后续的输送过程中堵塞，当主动轮转动时会带动其外表面连接的皮带随之进行转动，而后在皮带的转动作用下会使从动轮随之进行同步旋转，而后结合从动轮的转动会使第二粉碎辊也随之进行转动，结合第一粉碎辊的转动可以有效地对材料进行粉碎处理。

技术特征：

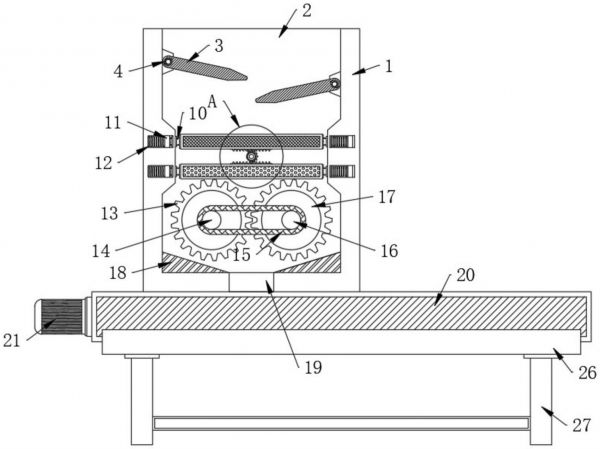

1.一种防堵料宠物粮加工添料装置，包括添料筒(1)和半齿轮(7)，其特征在于：所述添料筒(1)的内侧开设有加料腔(2)，所述添料筒(1)的内侧壁连接有导流结构，所述加料腔(2)的内侧分布有第一筛分网(5)，且所述第一筛分网(5)的底部连接有第一齿条(6)，所述半齿轮(7)连接于所述第一齿条(6)的底部，所述半齿轮(7)的底部连接有第二齿条(8)，且所述第二齿条(8)的底部连接有第二筛分网(9)，所述第一筛分网(5)的一侧连接有连接杆(10)，且所述连接杆(10)的另一端连接有限位块(11)，所述限位块(11)远离所述连接杆(10)的一侧连接有复位弹簧(12)。

2.根据权利要求1所述的一种防堵料宠物粮加工添料装置，其特征在于：所述导流结构包括导流板(3)和扭簧(4)，所述扭簧(4)连接于所述导流板(3)的一端。

3.根据权利要求1所述的一种防堵料宠物粮加工添料装置，其特征在于：所述第二筛分网(9)的下方分布有第一粉碎辊(13)，且所述第一粉碎辊(13)的前端连接有主动轮(14)，所述主动轮(14)的外表面套设有皮带(15)，且所述皮带(15)的另一端内侧连接有从动轮(16)，所述从动轮(16)的内侧连接有第二粉碎辊(17)。

4.根据权利要求1所述的一种防堵料宠物粮加工添料装置，其特征在于：所述添料筒(1)的内腔底部安装有导流块(18)，所述添料筒(1)的底部开设有出料口(19)，所述添料筒(1)的底端连接有输料框(20)。

5.根据权利要求4所述的一种防堵料宠物粮加工添料装置，其特征在于：所述输料框(20)的一侧连接有第一电机(21)，且所述第一电机(21)的输出端连接有传动轴(22)，所述传动轴(22)的外表面套设有螺旋叶(23)，所述输料框(20)的内侧开设有送料腔(24)，且所述送料腔(24)的顶端连通有通孔(25)，所述输料框(20)的底部连接有支撑台(26)，且所述支撑台(26)的底部连接有支撑架(27)。

6.根据权利要求1所述的一种防堵料宠物粮加工添料装置，其特征在于：所述添料筒(1)的前表面安装有视窗(28)，且所述视窗(28)的下方分布有第二电机(29)，所述第二电机(29)的底部一侧分布有第三电机(30)。

技术总结
本技术公开了一种防堵料宠物粮加工添料装置，包括添料筒和半齿轮，所述添料筒的内侧开设有加料腔，所述添料筒的内侧壁连接有导流结构，所述加料腔的内侧分布有第一筛分网。利用半齿轮、齿条、筛分网和复位弹簧之间的结合使用，可以对输入到添料筒内部的材料进行筛分处理，当半齿轮在电机的工作下进行转动时会带动其两侧啮合连接的齿条随之进行横向运动，而后当齿条进行横向运动时会带动筛分网进行横向运动，而当筛分网进行横向运动时会使连接杆挤压一侧连接的限位块，进而使限位块挤压复位弹簧，使其发生形变，而后结合半齿轮带动齿条的横向运动可以实现筛分网的横向往复运动，从而可以有效地对材料进行筛分处理。

技术研发人员：张文林,郑金波,陈安毅
受保护的技术使用者：辽宁鲜宠生物科技有限公司
技术研发日：20221208
技术公布日：2024/1/12
