本实用新型涉及宠物粮领域，特别涉及一种宠物粮投食装置。

背景技术：

随着人民生活水平的提高，越来越多的人开始养宠物，饲养宠物就需要为宠物准备食物，但现在的喂食方式都是将宠物粮直接倒在食盆内让宠物进食，许多宠物进食完毕后即开始休息，而许多人也没有足够的时间来带宠物到户外做运动，这样的投食方式容易让宠物缺乏锻炼，不利于宠物的身体健康。

技术实现要素：

本实用新型旨在至少解决现有技术中存在的技术问题之一。为此，本实用新型提出一种宠物粮投食装置，能够让宠物在运动完成后才能进食，在提供宠物食物的同时还能够让宠物得到一定的锻炼。

本实用新型的一种实施例解决其技术问题所采用的技术方案是：一种宠物粮投食装置，包括：

跑步机；

传动机构，一端与所述跑步机同轴连接；

投食机，包括送料仓、食盆以及设置在所述送料仓上方且具有出粮口的粮仓，粮仓内可放置宠物粮，送粮仓内设置有送料机，所述传动机构的另一端与送料机同轴连接，所述食盆设置在送料仓的外壁上且位于出粮口的下方；

跑步机通过传动机构带动送料机工作，打开出粮口，以使粮仓内的宠物粮从出粮口掉落至食盆内。

进一步地，所述跑步机包括第一皮带以及若干个第一滚轮，第一皮带套设在所述第一滚轮上。

作为优选，所述传动机构包括第二滚轮、第三滚轮以及第二皮带，所述第二皮带套设在第二滚轮的一端以及第三滚轮的一端上，第二滚轮另一端与所述第一滚轮同轴连接，所述第三滚轮的另一端与送料机的输入端同轴连接。

作为优选，所述送料机包括固定座、转动设置在固定座上的第四滚轮、套设在第四滚轮上的第三皮带、固定在所述第三皮带上的抵接部以及设置在送料仓内壁上的拉动机构，所述出粮口上设置有盖板，所述拉动机构可拉动并打开盖板，所述第三滚轮的另一端与第四滚轮同轴连接，所述第三皮带与送料仓的内壁中间具有间距以形成可供抵接部通过的环形通道，第三皮带带动抵接部转动，抵接部在转动过程中触发拉动机构来打开盖板，以开放所述出粮口。

进一步地，所述拉动机构包括拉绳、弹簧、设置在送粮仓内壁上的容置槽以及可容置在容置槽内的开关，弹簧的一端与开关抵接，弹簧的另一端与容置槽的内壁面相抵接，拉绳的一端与开关连接，拉绳的另一端与所述盖板连接。

进一步地，所述开关上设置有导向面。

本实用新型的有益效果：一种宠物粮投食装置，包括跑步机；传动机构，一端与所述跑步机同轴连接；投食机，包括送料仓、食盆以及设置在所述送料仓上方且具有出粮口的粮仓，粮仓内可放置宠物粮，送粮仓内设置有送料机，所述传动机构的另一端与送料机同轴连接，所述食盆设置在送料仓的外壁上且位于出粮口的下方；跑步机通过传动机构带动送料机工作，打开出粮口，以使粮仓内的宠物粮从出粮口掉落至食盆内；能够让宠物在运动完成后才能进食，在提供宠物食物的同时还能够让宠物得到一定的锻炼。

附图说明

本实用新型的上述和/或附加的方面和优点从结合下面附图对实施例的描述中将变得明显和容易理解，其中：

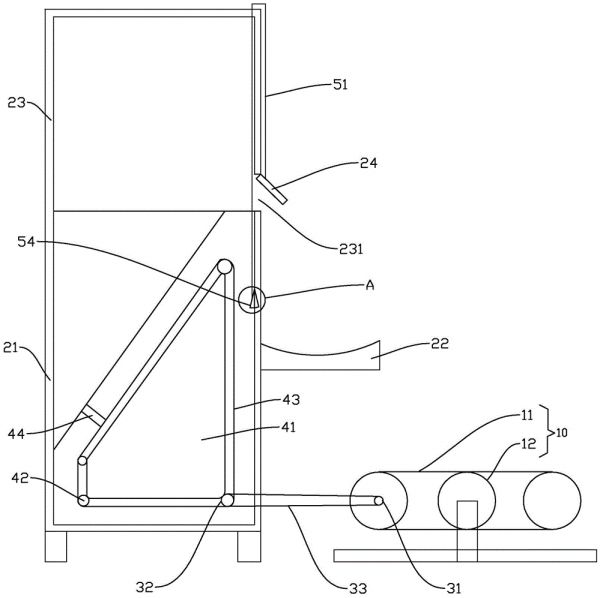

图1为一种宠物粮投食装置的结构简图；

图2为图1中a区域的局部放大图。

具体实施方式

本部分将详细描述本实用新型的具体实施例，本实用新型之较佳实施例在附图中示出，附图的作用在于用图形补充说明书文字部分的描述，使人能够直观地、形象地理解本实用新型的每个技术特征和整体技术方案，但其不能理解为对本实用新型保护范围的限制。

在本实用新型的描述中，多个的含义是两个以上，大于、小于、超过等理解为不包括本数，以上、以下、以内等理解为包括本数。如果有描述到第一、第二只是用于区分技术特征为目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量或者隐含指明所指示的技术特征的先后关系。

在本实用新型的描述中，需要理解的是，涉及到方位描述，例如上、下、前、后、左、右等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

本实用新型中，除非另有明确的限定，“设置”、“安装”、“连接”等词语应做广义理解，例如，可以是直接相连，也可以通过中间媒介间接相连；可以是固定连接，也可以是可拆卸连接，还可以是一体成型；可以是机械连接；可以是两个元件内部的连通或两个元件的相互作用关系。所属技术领域技术人员可以结合技术方案的具体内容合理确定上述词语在本实用新型中的具体含义。

参照图1至图2，一种宠物粮投食装置，包括：

跑步机10；

传动机构，一端与所述跑步机10同轴连接；

投食机，包括送料仓21、食盆22以及设置在所述送料仓21上方且具有出粮口231的粮仓23，粮仓23内可放置宠物粮，送粮仓23内设置有送料机，所述传动机构的另一端与送料机同轴连接，所述食盆22设置在送料仓21的外壁上且位于出粮口231的下方；

跑步机10通过传动机构带动送料机工作，打开出粮口231，以使粮仓23内的宠物粮从出粮口231掉落至食盆22内。

在本实用新型中，使用的时候，先在粮仓23内放置宠物粮，宠物需要在跑步机10上进行跑步运动，跑动的时候，第一皮带11带动第一滚轮12转动，由于第一滚轮12与第二滚轮31同轴连接，因此两者同时转动，第二滚轮31带动第二皮带33转动，进而带动第三滚轮32转动，由于第三滚轮32与第四滚轮42同轴连接，因此第三滚轮32将带动第四滚轮42转动，第四滚轮42转动的时候带动套设在其上的第三皮带43转动，第三皮带43带动抵接部44在所述环形通道内进行循环运动，抵接部44每转动一圈，将触发一次拉动机构，以使盖板24打开一次，来开放出粮口231.让粮仓23内的宠物粮掉落至食盆22内，宠物则能够吃得到，优点在于能够令宠物吃得到宠物粮的同时还能够进行一定的锻炼。

所述跑步机10包括第一皮带11以及若干个第一滚轮12，第一皮带11套设在所述第一滚轮12上。

所述传动机构包括第二滚轮31、第三滚轮32以及第二皮带33，所述第二皮带33套设在第二滚轮31的一端以及第三滚轮32的一端上，第二滚轮31另一端与所述第一滚轮12同轴连接，所述第三滚轮32的另一端与送料机的输入端同轴连接。

所述送料机包括固定座41、转动设置在固定座41上的第四滚轮42、套设在第四滚轮42上的第三皮带43、固定在所述第三皮带43上的抵接部44以及设置在送料仓21内壁上的拉动机构，所述出粮口231上设置有盖板24，所述拉动机构可拉动并打开盖板24，所述第三滚轮32的另一端与第四滚轮42同轴连接，所述第三皮带43与送料仓21的内壁中间具有间距以形成可供抵接部44通过的环形通道，第三皮带43带动抵接部44转动，抵接部44在转动过程中触发拉动机构来打开盖板24，以开放所述出粮口231。

所述拉动机构包括拉绳51、弹簧52、设置在送粮仓23内壁上的容置槽53以及可容置在容置槽53内的开关54，弹簧52的一端与开关54抵接，弹簧52的另一端与容置槽53的内壁面相抵接，拉绳51的一端与开关54连接，拉绳51的另一端与所述盖板24连接；抵接部44推压开关54，开关54受力后被推入容置槽53内，同时拉动拉绳51来打开盖板24，当抵接部44越过开关54时，开关54在弹簧52形变恢复力的作用下复位，等待抵接部44下一次的推压，作为优选，盖板24能够打开的角度比较小，令宠物粮每次掉落的量比较小，因此，宠物只能在做足一定的运动的情况下才能吃到足够的宠物粮。

所述开关54上设置有导向面541。

当然，本实用新型并不局限于上述实施方式，熟悉本领域的技术人员在不违背本实用新型精神的前提下还可作出等同变形或替换，这些等同的变形和替换均包含在本申请权利要求所限定的范围内。
