一种宠物食品原料混合装置的制作方法

1.本实用新型涉及宠物食品加工技术领域，更具体的说是涉及一种宠物食品原料混合装置。

背景技术：

2.宠物食品按照形态来区分，可分为干燥型宠物食品，如鱼粮、犬粮、猫粮、宠物休闲零食；半干型宠物食品，如宠物营养粥、宠物罐头、宠物肉酱等。
3.现有的宠物食品原料混料装置，一般只能适用于一种形态的原料混合，并且只能间歇工作，一次性投入原料，并在罐体内进行搅拌混合后，再输出，而且无法满足对原料的灭菌的操作。
4.鉴于上述问题的存在，有必要提供一种宠物食品原料混合装置，既能满足不同种类宠物食品的混料需要，又能连续加工作业，并且具有高温灭菌的作用。

技术实现要素：

5.本实用新型旨在一定程度上解决现有技术中存在的上述技术问题。
6.为此，本实用新型提出了一种宠物食品原料混合装置，包括第一混料罐和第二混料筒，所述第一混料罐设有进料口和下料口，所述第二混料筒设有入口和出料口，所述入口与所述下料口连接，所述第一混料罐内设有搅拌装置和下料控制装置，所述第一混料罐顶部设有驱动搅拌装置运行的第一混料电机，和驱动下料控制装置的气缸；所述搅拌装置用于对罐体内的物料进行搅拌混合操作，所述下料控制装置用于开启和关闭下料口，避免物料未经充分搅拌就从下料口排出；
7.所述第二混料筒水平连接于第一混料罐的底部，且内部水平设置有螺旋混料器，所述螺旋混料器包括螺旋杆和叶片，所述螺旋杆穿过所述第二混料筒的一端，并驱动连接有第二混料电机；所述螺旋混料器兼具向前传送物料和混合物料的作用，当所述螺旋混料器停止运行时，物料将无法从所述第二混料筒内排出，因此，当混料加工进入连续作业时，无需下料控制装置运行来保证物料随意排出，只需要控制所述螺旋混料器的运行速度就能达到连续并均匀混料的目的。
8.进一步的，所述搅拌装置包括垂直于所述第一混料罐顶部并向所述第一混料罐内延伸的搅拌杆，以及连接在所述搅拌杆周围的若干搅拌齿，所述搅拌杆为管状，设有中空部；当搅拌装置和下料控制装置均设置在所述第一混料罐的中心位置时，为了使下料控制装置可以实现上下伸缩的功能，需要穿过所述搅拌杆的中空部；但当下料控制装置不设置在所述第一混料罐的中心位置时，由于搅拌齿的运行，也无法由上至下来设置下料控制装置，此时可以选择将下料控制装置的气缸设置在所述第一混料罐的的底部或侧壁上，已实现下料控制的目的。
9.进一步的，为实现最优的下料控制目的，所述下料控制装置包括连接在所述气缸底部的伸缩杆，以及连接于伸缩杆底部的挡块，所述挡块端面与所述下料口形状相同，所述
伸缩杆贯穿于所述搅拌杆的中空部。
10.进一步的，所述挡块端面与所述下料口均为圆形，所述挡块整体为锥形。
11.进一步的，所述第一混料罐内还设有至少两根加热棒，所述加热棒靠近所述第一混料罐的内壁设置，固定于所述第一混料罐的上管壁下方，并绕罐体中心均匀分布；所述加热棒的加热温度范围为90-95℃，能够持续维持罐体内的温度，达到高温灭菌的作用。
12.进一步的，所述加热棒中空，并在朝向所述第一混料罐的内壁方向的开有若干蒸汽出孔，在所述第一混料罐顶部还设置有蒸汽阀门，用于开启和关闭水蒸汽的通过；设置蒸汽出孔的目的在于实现对罐体内湿度的控制，以满足不同形态的宠物食品原料的混合需求。
13.进一步的，所述进料口和/或所述出料口设有闭式旋转过料器，进一步的通过进料量和出料量的控制来实现充分的、标准化的混料和灭菌操作。
14.进一步的，所述第一混料电机和所述第二混料电机为伺服电机。
15.与现有技术相比，本实用新型的整体技术效果在于：
16.该实用新型宠物食品原料混合装置具有结构新颖，混料效果好，能够连续进行混料加工的特点，同时，具有了高温灭菌的功效，适用于各种宠物食品的加工。
附图说明
17.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据提供的附图获得其他的附图。

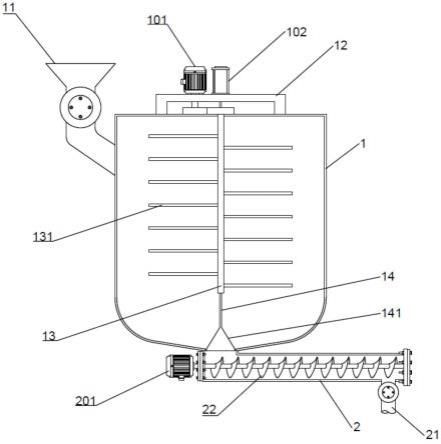

18.图1为本实用新型实施例一的结构意图；
19.图2为本实用新型实施例二的结构意图；
20.图3为图2中a处的放大视图。
21.其中，1-第一混料罐，2-第二混料筒，11-进料口，12-支架，13-搅拌杆，14-伸缩杆，15-加热棒，16-蒸汽阀门，21-出料口，22-螺旋混料器，101-第一混料电机，102-气缸，131-搅拌齿，141-挡块，151-蒸汽出孔，201-第二混料电机。
具体实施方式
22.下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。
23.在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
24.此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者
隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。
25.在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
26.在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接触，也可以包括第一和第二特征不是直接接触而是通过它们之间的另外的特征接触。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或仅仅表示第一特征水平高度小于第二特征。
27.实施例一：
28.请参阅图1，本实用新型实施例一提供了下述实施方式：
29.一种宠物食品原料混合装置，包括第一混料罐1和第二混料筒2，该第一混料罐1的侧壁上部连接有进料口11，底部中心开有下料口，该第一混料罐1的顶部通过支架12固定有第一混料电机101和气缸102，该气缸102位于第一混料罐1的中心，底部向下连接有伸缩杆14，该伸缩杆14底部固定有锥形的挡块141，该挡块141底部盖挡在下料口上，并可随着气缸102的收缩而向上抬起，使下料口露出；该第一混料罐1内还设有搅拌装置，包括位于罐体中心的搅拌杆13和连接在该搅拌杆13周围的若干搅拌齿131，该搅拌杆13中空，顶部通过驱动齿轮与第一混料电机连接，上述的伸缩杆14贯穿于该搅拌杆13的中空部；
30.使用时，起初物料刚进入第一混料罐1，还没有得到充分搅拌混合，需要气缸102将挡块141向下推出，以挡住第一混料罐1的下料口，使未充分混合的物料不会受自动向下排出，再充分搅拌一定时间后，气缸102向上拉起挡块141，此时，物料可以从下料口排出，进入第二混料筒2；
31.该混料装置的第二混料筒2水平连接于第一混料罐1的底部，且第二混料筒2的入口位于第二混料筒2的筒体一端，并与第一混料罐1的下料口接通，该第二混料筒2的出料口21位于筒体的另一端，该第二混料筒2内还设有螺旋混料器22，该螺旋混料器22包括螺旋杆和叶片，其中，螺旋杆的一端穿过筒体的一端，并驱动连接有第二混料电机201；通过设置两级搅拌，能够充分混合物料，并控制物料的出料速度，使物料在第一混料罐1和第二混料筒2中充分混合后才能排出。
32.在上述实施例一中，第一混料电机101和第二混料电机201为伺服电机；
33.在上述实施例一中，进料口11和出料口21均设有闭式旋转过料器；
34.在上述实施例一中，第二混料筒2的筒体两端均可拆卸连接有筒帽，该筒帽中部为轴承结构，可轴接螺旋杆。
35.实施例二：
36.请参阅图2-图3，本实用新型实施例二提供了下述实施方式：
37.一种宠物食品原料混合装置，包括实施例一中的所有技术特征，并在第一混料罐1
内设有至少两根加热棒15，该加热棒15靠近第一混料罐1的内壁设置，固定于第一混料罐1的上管壁下方，并绕罐体中心均匀分布；该加热棒15的加热温度范围为90-95℃，可对混料进行持续高温灭菌。
38.在上述实施例二中，该加热棒15中空，并在朝向第一混料罐1的内壁方向的开有若干蒸汽出孔151，该蒸汽出孔151可向第一混料罐1内喷出水蒸汽，起到加热调湿的作用，在第一混料罐1顶部设置有蒸汽阀门16，用于开启和关闭水蒸汽的通过。
39.在本说明书的描述中，参考术语“一个实施例”、“一些实施例”、“示例”、“具体示例”、或“一些示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不必须针对的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。此外，本领域的技术人员可以将本说明书中描述的不同实施例或示例进行接合和组合。
40.尽管上面已经示出和描述了本实用新型的实施例，可以理解的是，上述实施例是示例性的，不能理解为对本实用新型的限制，本领域的普通技术人员在本实用新型的范围内可以对上述实施例进行变化、修改、替换和变型。
