一种多功能宠物寄养箱的制作方法

来源：萌宠菠菠乐园时间：2025-02-24 11:39

一种多功能宠物寄养箱的制作方法

本实用新型涉及一种宠物箱，具体是一种多功能宠物寄养箱。

背景技术：

宠物箱是一种用来装放宠物的装置，通常而言，传统的宠物箱仅仅是一种简单的工具，一般人喜欢将宠物箱做成笼子，将宠物放入到宠物笼子中，在宠物寄养中心一般会分层次的进行宠物饲养。

在现有的技术中，宠物箱寄养箱，没有固定供食台，宠物需要低头寻找食物，且食物容易被宠物弄脏，造成食物浪费，同时现有寄养箱没有特定，清理粪便的功能，不利于宠物生长环境，箱内空气流动性较差，影响宠物生长。因此，本领域技术人员提供了一种多功能宠物寄养箱，以解决上述背景技术中提出的问题。

技术实现要素：

本实用新型的目的在于提供一种多功能宠物寄养箱，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种多功能宠物寄养箱，种多功能宠物寄养箱，包括箱体、箱顶和活动台，所述箱体下端左右两侧均设置有固定脚，所述箱体上端设置有箱顶，所述箱顶上端中部设置有把手，所述把手外侧设置有橡胶套；所述箱顶底端中部设置有换气扇，所述换气扇上端中部设置有排气管，所述箱顶上端左右两侧均设置有排气孔，所述排气管通过排气支管与排气孔连通；

所述箱体顶端中部与换气扇对应设置有通风通风孔，所述箱体内中部左右两侧均设置有暖气扇，所述箱体下端内部设置有隔离网，所述隔离网上端后部设置有活动台，所述隔离网上端左侧设置有供食台，所述供食台上端左部设置有水槽，所述供食台上端右部设置有粮槽，所述隔离网下侧左部设置有接粪盘。

作为本实用新型进一步的方案：所述接粪盘后端设置有限位块，所述限位块下端与箱体底端固定连接，所接粪盘下方左右两侧均设置有滑轨。

作为本实用新型再进一步的方案：所述滑轨上部设置有多个辊轮，所述辊轮通过转轴与滑轨转动连接，所述接粪盘设置在辊轮上端。

作为本实用新型再进一步的方案：所述接粪盘设置在隔离网下端左部，且接粪盘左端贯穿箱体且设置有拉手。

作为本实用新型再进一步的方案：所述箱体前端上部设置有箱门，所述箱门左端通过门连与箱体壁转动连接，所述箱门右端中部设置有门栓。

作为本实用新型再进一步的方案：所述活动台前端设置有台阶，所述箱体后端上部与活动台对应设置有观察窗。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型使用时，将寄养的宠物放置在箱体内，把水槽加满水，将粮槽放上宠物粮，关上箱门销上门栓，将宠物锁进箱体内，有利于宠物的安全；供食台的设计，有利于宠物直接饮食，无需低头寻找食物，同时供食台可防止宠物弄脏食物，造成食物的浪费。

2、本实用新型使用时，箱体内，活动台为宠物提供活动休息的地方，活动动台左端设置的台阶，便于宠物的运动，增强宠物的活力，通时宠物在箱内排便时，经过隔离网作用，粪便落入下方的接粪盘内，定期将接粪盘抽出进行清理即可，有利于宠物粪便的清理，有利于宠物箱内的清洁。

3、本实用新型使用时，同时箱箱顶内换气扇工作，通过通风孔将箱体内空气吸入，由排气管送向排气支管，并最终由排气孔排出，有利于箱内空气的流通，便于宠物的寄养；在天冷的情况下，打开暖气扇便于宠物的取暖，在宠物休息时，可通过观察窗观察宠物的情况，便于对宠物的监管，有利于宠物的寄养。

附图说明

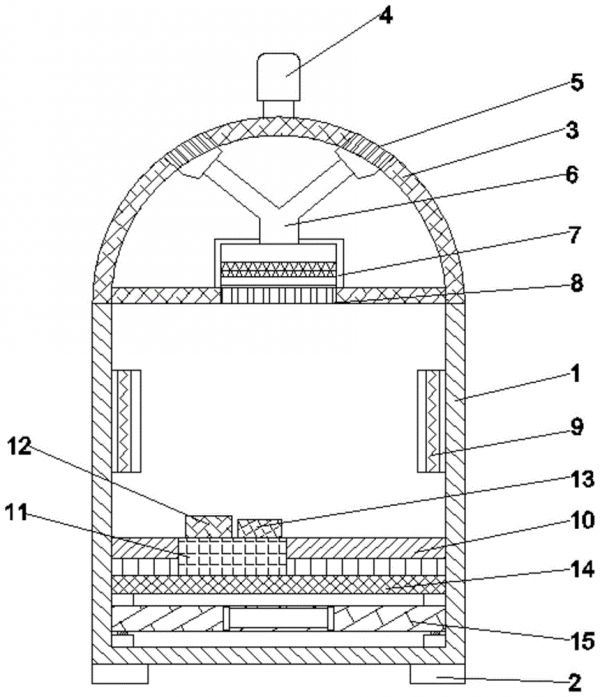

图1为一种多功能宠物寄养箱的结构示意图。

图2为一种多功能宠物寄养箱中右视剖视图。

图3为一种多功能宠物寄养箱的主视图。

图4为一种多功能宠物寄养箱中接粪盘的结构示意图。

图中：1-箱体、2-固定脚、3-箱顶、4-把手、5-排气孔、6-排气管、7-换气扇、8-通风孔、9-暖气扇、10-活动台、11-供食台、12-水槽、13-粮槽、14-隔离网、15-接粪盘、16-限位块、17-滑轨、18-辊轮、19-拉手、20-箱门、21-观察窗、22-门栓。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～4，本实用新型实施例中，一种多功能宠物寄养箱，包括箱体1、箱顶3和活动台10，所述箱体1下端左右两侧均设置有固定脚2，所述箱体1上端设置有箱顶3，所述箱顶3上端中部设置有把手4，所述把手4外侧设置有橡胶套；所述箱顶3底端中部设置有换气扇7，所述换气扇7上端中部设置有排气管6，所述箱顶3上端左右两侧均设置有排气孔5，所述排气管6通过排气支管与排气孔5连通；

所述箱体1顶端中部与换气扇7对应设置有通风通风孔8，所述箱体1内中部左右两侧均设置有暖气扇9，所述箱体1下端内部设置有隔离网14，所述隔离网14上端后部设置有活动台10，所述隔离网14上端左侧设置有供食台11，所述供食台11上端左部设置有水槽12，所述供食台11上端右部设置有粮槽13，所述隔离网14下侧左部设置有接粪盘15。

所述接粪盘15后端设置有限位块16，所述限位块16下端与箱体1底端固定连接，所接粪盘15下方左右两侧均设置有滑轨17。

所述滑轨17上部设置有多个辊轮18，所述辊轮18通过转轴与滑轨17转动连接，所述接粪盘15设置在辊轮18上端。

所述接粪盘15设置在隔离网14下端左部，且接粪盘15左端贯穿箱体1且设置有拉手19。

所述箱体1前端上部设置有箱门20，所述箱门20左端通过门连与箱体1壁转动连接，所述箱门20右端中部设置有门栓22。

所述活动台10前端设置有台阶，所述箱体1后端上部与活动台10对应设置有观察窗21。

本实用新型的工作原理是：本实用新型使用时，将寄养的宠物放置在箱体1内，把水槽12加满水，将粮槽13放上宠物粮，关上箱门20销上门栓22，将宠物锁进箱体1内，有利于宠物的安全；供食台11的设计，有利于宠物直接饮食，无需低头寻找食物，同时供食台11可防止宠物弄脏食物，造成食物的浪费；箱体1内，活动台10为宠物提供活动休息的地方，活动动台左端设置的台阶，便于宠物的运动，增强宠物的活力，通时宠物在箱内排便时，经过隔离网14作用，粪便落入下方的接粪盘15内，定期将接粪盘15抽出进行清理即可，有利于宠物粪便的清理，有利于宠物箱内的清洁；同时箱箱顶3内换气扇7工作，通过通风孔8将箱体1内空气吸入，由排气管6送向排气支管，并最终由排气孔5排出，有利于箱内空气的流通，便于宠物的寄养；在天冷的情况下，打开暖气扇9便于宠物的取暖，在宠物休息时，可通过观察窗21观察宠物的情况，便于对宠物的监管，有利于宠物的寄养。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
