一种基于4G定位的宠物防丢失装置的制作方法

来源：萌宠菠菠乐园时间：2025-03-05 03:10

一种基于4G定位的宠物防丢失装置的制作方法
一种基于4g定位的宠物防丢失装置
技术领域
1.本发明涉及日常生活领域，尤其涉及一种基于4g定位的宠物防丢失装置。

背景技术：

2.随着人们生活水平的提高，社会经济的发展和城市化进程的加速，饲养宠物成为许多家庭必不可少的生活方式，饲养宠物不仅仅是给家庭带来了快乐，而宠物更是成为了家庭的一员，但是，很多时候会发生家养宠物走丢或被盗的事件，宠物丢失不仅给家庭造成了困扰，同时对于社会环境的安全保障也带来了很大的问题，因此，有必要研究一种宠物防丢失装置对上述问题进行解决。

技术实现要素：

3.本发明目的是针对上述问题，提供一种结构简单、使用便利的基于4g定位的宠物防丢失装置。
4.为了实现上述目的，本发明的技术方案是：
5.一种基于4g定位的宠物防丢失装置，包括控制芯片、4g组件，控制芯片的信号端与4g组件的信号端双向连接；所述4g组件包括4g模块、gps天线、4g天线，4g模块的信号端与控制芯片的信号端双向连接，4g模块的信号端与gps天线、4g天线的信号端双向连接，4g模块上设置有用于安装sim卡的卡槽；所述4g模块内设置有模块电源，模块电源与控制芯片上的供电控制开关电性连接，4g模块的开机信号端口与控制芯片上的开机控制开关电性连接。
6.进一步的，所述宠物防丢失装置还包括储能电池、充电芯片，充电芯片的信号输入端与外部电源相连接，充电芯片的信号输出端与储能电池的信号输入端相连接，储能电池的信号输出端分别与控制芯片的供电控制开关、控制芯片的adc端口以及降压芯片的信号输入端相连接，降压芯片的信号输出端与控制芯片的供电信号端相连接。
7.进一步的，所述控制芯片上设置有spi接口并通过spi接口与外部存储器、显示屏相连接。
8.进一步的，所述控制芯片与4g模块通过uart通信双向连接。
9.进一步的，所述4g天线有两个且两个4g天线的信号端均与4g模块的信号端双向连接。
10.进一步的，所述4g模块上设置有测试接口，测试接口为usb接口。
11.进一步的，所述控制芯片上设置有用于对控制芯片上各项功能进行调节的功能按键。
12.进一步的，所述控制芯片的型号为stm32l07
‑
lqfp48，4g模块的型号为bg96。
13.与现有技术相比，本发明具有的优点和积极效果是：
14.本发明通过采用在控制芯片上设置4g组件的设计，使得在使用时，可以将该装置戴在宠物身上，4g组件中的gps天线会将宠物的位置信息传输到4g模块上，然后控制芯片通过4g组件中的4g天线将位置信息传输到人们的监控设备上，从而实现了宠物的定位操作，
避免了宠物出现丢失状况；并且其可以通过储能电池为模块电源、控制芯片进行供电操作，同时通过充电芯片对储能电池进行充电操作，有效延长了该装置的续航时长，进一步提高了本发明的使用效果。
附图说明
15.为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

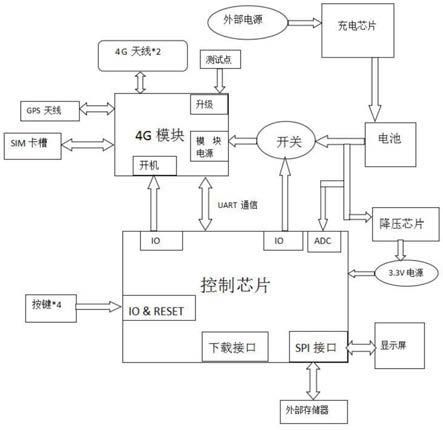

16.图1为本发明的框架结构图；
17.图2为控制芯片的连接电路图；
18.图3为4g模块的连接电路图；
19.图4为储能电池的连接电路图。
具体实施方式
20.下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
21.如图1至图4所示，本实施例公开了一种基于4g定位的宠物防丢失装置，包括控制芯片、4g组件，控制芯片的型号为stm32l07
‑
lqfp48，控制芯片上设置有用于对控制芯片上各项功能进行调节的功能按键；控制芯片上设置有spi接口并通过spi接口与外部存储器、显示屏相连接；控制芯片的信号端与4g组件的信号端双向连接；
22.所述4g组件包括4g模块、gps天线、4g天线，4g模块的型号为bg96，4g模块上设置有usb测试接口；4g模块的信号端与控制芯片的信号端通过uart通信双向连接，4g模块的信号端与gps天线、4g天线的信号端双向连接，4g天线有两个且两个4g天线的信号端均与4g模块的信号端双向连接；4g模块上设置有用于安装sim卡的卡槽，卡槽内安装sim卡后，sim卡的信号端与4g模块的信号端相连接；所述4g模块内设置有模块电源，模块电源与控制芯片上的供电控制开关电性连接，4g模块的开机信号端口与控制芯片上的开机控制开关电性连接。
23.所述宠物防丢失装置还包括储能电池、充电芯片，充电芯片的信号输入端与外部电源相连接，充电芯片的信号输出端与储能电池的信号输入端相连接，储能电池的信号输出端分别与控制芯片的供电控制开关、控制芯片的adc端口以及降压芯片的信号输入端相连接，降压芯片的信号输出端与控制芯片的供电信号端相连接。
24.本发明通过采用在控制芯片上设置4g组件的设计，使得在使用时，可以将该装置戴在宠物身上，4g组件中的gps天线会将宠物的位置信息传输到4g模块上，然后控制芯片通过4g组件中的4g天线将位置信息传输到人们的监控设备上，从而实现了宠物的定位操作，避免了宠物出现丢失状况；并且其可以通过储能电池为模块电源、控制芯片进行供电操作，同时通过充电芯片对储能电池进行充电操作，有效延长了该装置的续航时长，进一步提高
了本发明的使用效果。

技术特征：
1.一种基于4g定位的宠物防丢失装置，其特征在于：所述宠物防丢失装置包括控制芯片、4g组件，控制芯片的信号端与4g组件的信号端双向连接；所述4g组件包括4g模块、gps天线、4g天线，4g模块的信号端与控制芯片的信号端双向连接，4g模块的信号端与gps天线、4g天线的信号端双向连接，4g模块上设置有用于安装sim卡的卡槽；所述4g模块内设置有模块电源，模块电源与控制芯片上的供电控制开关电性连接，4g模块的开机信号端口与控制芯片上的开机控制开关电性连接。2.如权利要求1所述的基于4g定位的宠物防丢失装置，其特征在于：所述宠物防丢失装置还包括储能电池、充电芯片，充电芯片的信号输入端与外部电源相连接，充电芯片的信号输出端与储能电池的信号输入端相连接，储能电池的信号输出端分别与控制芯片的供电控制开关、控制芯片的adc端口以及降压芯片的信号输入端相连接，降压芯片的信号输出端与控制芯片的供电信号端相连接。3.如权利要求2所述的基于4g定位的宠物防丢失装置，其特征在于：所述控制芯片上设置有spi接口并通过spi接口与外部存储器、显示屏相连接。4.如权利要求3所述的基于4g定位的宠物防丢失装置，其特征在于：所述控制芯片与4g模块通过uart通信双向连接。5.如权利要求4所述的基于4g定位的宠物防丢失装置，其特征在于：所述4g天线有两个且两个4g天线的信号端均与4g模块的信号端双向连接。6.如权利要求5所述的基于4g定位的宠物防丢失装置，其特征在于：所述4g模块上设置有测试接口，测试接口为usb接口。7.如权利要求6所述的基于4g定位的宠物防丢失装置，其特征在于：所述控制芯片上设置有用于对控制芯片上各项功能进行调节的功能按键。8.如权利要求7所述的基于4g定位的宠物防丢失装置，其特征在于：所述控制芯片的型号为stm32l07
‑
lqfp48，4g模块的型号为bg96。

技术总结
本发明公开了一种基于4G定位的宠物防丢失装置，包括控制芯片、4G组件，控制芯片的信号端与4G组件的信号端双向连接；所述4G组件包括4G模块、GPS天线、4G天线，4G模块的信号端与控制芯片的信号端双向连接，4G模块的信号端与GPS天线、4G天线的信号端双向连接，4G模块上设置有用于安装SIM卡的卡槽；所述4G模块内设置有模块电源，模块电源与控制芯片上的供电控制开关电性连接，4G模块的开机信号端口与控制芯片上的开机控制开关电性连接。本发明可以实现了宠物的定位操作，避免了宠物出现丢失状况。避免了宠物出现丢失状况。避免了宠物出现丢失状况。

技术研发人员：黄平
受保护的技术使用者：苏州翼凯通信科技有限公司
技术研发日：2021.08.13
技术公布日：2021/11/28
