一种自适应调节挺度的宠物包的制作方法

本技术涉及宠物包，特别是涉及一种自适应调节挺度的宠物包。

背景技术：

1、随着社会的发展，越来越多的家庭豢养宠物，宠物包是豢养宠物必不可少的一种物品。

2、现有的宠物包大多能够满足可收纳折叠，在不需要使用时将外包套和支架进行收纳整理或拆分后对外包套进行清洗，在需要使用时再将支架撑开并套上外包套；而长期使用下来，外包套随着使用时支架机构的实时支撑力以及长期的清洗，会造成外包套面料被撑大或变松，使其使用时外包套变得松垮，没有挺度和张紧力，宠物在内部活动时，容易造成外包套移位影响使用效果。

技术实现思路

1、为了克服现有技术中的问题，本实用新型提供一种可有效对外包套进行实时撑开，确保外包套保持绷紧状态的自适应调节挺度的宠物包。

2、本实用新型提供如下技术方案：一种自适应调节挺度的宠物包，包括外包套和设置于外包套内部用于支撑所述外包套的支架机构；

3、所述支架机构包括两个侧支架，每个所述侧支架由四根横杆形成具有四个边的框形结构，每个所述侧支架包括第一顶杆、第一底杆和两个侧杆；

4、两个第二底杆，分别连接于两个所述第一底杆之间，以配合两个所述第一底杆形成具有四个边的框形结构；

5、两个第二顶杆，分别连接于两个所述第一顶杆之间，可配合两个所述第一顶杆形成具有四个边的框形结构；

6、每个所述第二顶杆包括第一杆部、第二杆部和设置于两者之间的弹性结构，每个所述第一杆部一端固定于一个所述第一顶杆上，每个第二杆部一端可自由活动，当第二杆部一端与第一顶杆抵触时，所述弹性结构被压缩，通过弹性结构的反作用力将第一顶杆推离，实现对外包套的实时撑开。

7、所述弹性结构为一弹簧，所述弹性结构两端分别与所述第一杆部和所述第二杆部固定连接。

8、作为进一步改进，所述弹性结构包括一弹簧和两个定位销；所述第一杆部和第二杆部为空心管且内外套设设置，所述第一杆部和所述第二杆部侧面沿径向贯穿均开设有定位孔，所述弹簧同心设置在所述第二顶杆内，两个所述定位销分别穿过所述定位孔和所述弹簧，用于将弹簧固定于所述第二顶杆中。

9、作为进一步改进，所述弹簧为拉伸弹簧，所述定位销分别穿过所述定位孔和所述拉伸弹簧两端的钩部。

10、作为进一步改进，所述第二顶杆在自然状态下时，所述弹簧在第二顶杆中处于半压缩状态。

11、作为进一步改进，所述第二顶杆一端可转动地铰接固定于所述第一顶杆上，另一端可在转动时与第一顶杆并排收靠实现折叠或与第一顶杆垂直实现支撑。

12、作为进一步改进，两个所述第二顶杆的铰接连接点分别位于两个所述第一顶杆上的一端，且两个铰接连接点位于两个第一顶杆上的不同侧。

13、作为进一步改进，所述第二顶杆两端分别设置有第一固定块和第二固定块，所述第一固定块开设有供第一顶杆穿过的限位孔，所述第一固定块设置有开口供第二顶杆一端伸入并通过一销钉实现铰接；所述第二固定块可通过定位部或魔术贴或卡扣连接与第一顶杆实现定位连接。

14、作为进一步改进，所述第二固定块上设置有两个圆弧状的定位部，分别用于在折叠和支撑时与第一顶杆的圆弧杆面实现定位连接。

15、与现有技术相比，本实用新型能达到的有益效果是：

16、本实用新型整体通过在支架机构上设置弹性结构的方式，可以有效通过弹性结构在撑开外包套时，利用被压缩后的反作用力将外包套实时向外提供支撑力，随着外包套的长期使用变得松垮后，弹性结构也可实现自适应调节，将其向外支撑至一定挺度保持，整体结构设计简单巧妙，功能易行且制造成本低。

技术特征：

1.一种自适应调节挺度的宠物包，其特征在于：包括外包套(1)和设置于外包套(1)内部用于支撑所述外包套(1)的支架机构(2)；

2.根据权利要求1所述的自适应调节挺度的宠物包，其特征在于：所述弹性结构(233)为一弹簧(2331)，所述弹性结构(233)两端分别与所述第一杆部(231)和所述第二杆部(232)固定连接。

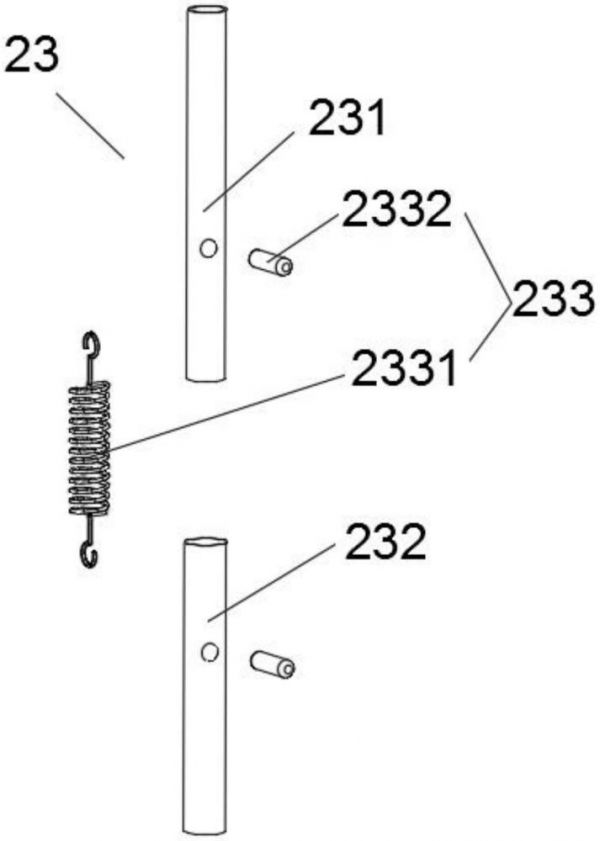

3.根据权利要求1所述的自适应调节挺度的宠物包，其特征在于：所述弹性结构(233)包括一弹簧(2331)和两个定位销(2332)；所述第一杆部(231)和第二杆部(232)为空心管且内外套设设置，所述第一杆部(231)和所述第二杆部(232)侧面沿径向贯穿均开设有定位孔，所述弹簧(2331)同心设置在所述第二顶杆(23)内，两个所述定位销分别穿过所述定位孔和所述弹簧(2331)，用于将弹簧(2331)固定于所述第二顶杆(23)中。

4.根据权利要求3所述的自适应调节挺度的宠物包，其特征在于：所述弹簧(2331)为拉伸弹簧，所述定位销分别穿过所述定位孔和拉伸弹簧两端的钩部。

5.根据权利要求3所述的自适应调节挺度的宠物包，其特征在于：所述第二顶杆(23)在自然状态下时，所述弹簧(2331)在第二顶杆(23)中处于半压缩状态。

6.根据权利要求3所述的自适应调节挺度的宠物包，其特征在于：所述第二顶杆(23)一端可转动地铰接固定于所述第一顶杆(211)上，另一端可在转动时与第一顶杆(211)并排收靠实现折叠或与第一顶杆(211)垂直实现支撑。

7.根据权利要求6所述的自适应调节挺度的宠物包，其特征在于：两个所述第二顶杆(23)的铰接连接点分别位于两个所述第一顶杆(211)上的一端，且两个铰接连接点位于两个第一顶杆(211)上的不同侧。

8.根据权利要求7所述的自适应调节挺度的宠物包，其特征在于：所述第二顶杆(23)两端分别设置有第一固定块(3)和第二固定块(4)，所述第一固定块(3)开设有供第一顶杆(211)穿过的限位孔，所述第一固定块(3)设置有开口供第二顶杆(23)一端伸入并通过一销钉实现铰接；所述第二固定块(4)可通过定位部或魔术贴或卡扣连接与第一顶杆(211)实现定位连接。

9.根据权利要求8所述的自适应调节挺度的宠物包，其特征在于：所述第二固定块(4)上设置有两个圆弧状的定位部，分别用于在折叠和支撑时与第一顶杆(211)的圆弧杆面实现定位连接。

技术总结
本技术公开了一种自适应调节挺度的宠物包，涉及宠物包支架技术领域，包括外包套和设置于外包套内部用于支撑所述外包套的支架机构；所述支架机构包括两个侧支架，每个所述侧支架包括第一顶杆、第一底杆和两个侧杆；两个第二底杆，分别连接于两个所述第一底杆之间；两个第二顶杆；每个所述第二顶杆包括第一杆部、第二杆部和弹性结构，每个所述第一杆部一端固定于一个所述第一顶杆上，每个第二杆部一端可自由活动，当第二杆部一端与第一顶杆抵触时，所述弹性结构被压缩，通过弹性结构的反作用力将第一顶杆推离，实现对外包套的实时撑开。本宠物包可有效对外包套进行实时撑开，确保外包套保持绷紧状态。

技术研发人员：吴雅萍
受保护的技术使用者：厦门丘派乐宠物用品有限公司
技术研发日：20240614
技术公布日：2025/3/3
