一种可调节大小的宠物窝的制作方法

1.本实用新型涉及一种宠物用品技术领域，尤其涉及一种可调节大小的宠物窝。

背景技术：

2.宠物用品有狗类附属用品；猫类附属用品；猫、狗洁净用品；其他小动物附属用品；两栖类动物，昆虫如蚂蚁和鞘翅目、蛛型纲如蝎子、蜘蛛，爬行 动物用品；笼养鸟、飞禽、野鸟等用品；淡水或咸水观赏鱼用品；给宠物及其主人的礼品、纪念品。
3.现有的宠物窝为整体式结构无法伸缩放大，导致狗或猫的不同成长阶段需要购买不同型号的宠物窝，这会造成一种资源浪费以及对于过时的宠物窝存放占用摆放空间。
4.为此，我们设计一种可调节大小的宠物窝以此解决上述技术问题。

技术实现要素：

5.本实用新型的目的在于提供一种可调节大小的宠物窝，解决了现有技术中宠物窝为整体式结构无法伸缩放大，导致狗或猫的不同成长阶段需要购买不同型号的宠物窝，这会造成一种资源浪费以及对于过时的宠物窝存放占用摆放空间的问题。
6.本实用新型采用的技术方案如下：
7.一种可调节大小的宠物窝，包括前后贯通的宠物窝本体，所述宠物窝本体包括底座和顶盖，所述底座的两侧顶端固定设置有容纳腔，所述顶盖的两侧底端固定设置有与所述容纳腔相互配合的连接杆，所述连接杆的底端贯穿所述容纳腔并延伸至所述容纳腔内与所述容纳腔滑动连接，所述连接杆轴向均布设置有若干个卡槽，所述底座的外侧壁上固定设置锁紧装置，所述锁紧装置与所述卡槽相对应。通过设置的底座，顶盖，容纳腔，连接杆，卡槽和锁紧装置的配合使用，方便宠物窝的伸缩放大满足不同宠物成长阶段对应宠物窝的大小，无需另外购买其他大小的宠物窝，结构简单，操作方便，实用性强。
8.进一步地，所述容纳腔的外侧壁设置有与所述卡槽相互配合的通孔，所述卡槽与所述通孔的连接处设置有所述锁紧装置，所述底座通过所述锁紧装置贯穿所述通孔并延伸至所述卡槽内与所述连接杆固定连接。
9.进一步地，所述锁紧装置外套设定位装置，所述定位装置与所述容纳腔的外侧壁固定连接，所述定位装置包括支撑箱和滑套，所述支撑箱的一外侧壁与所述容纳腔的外侧壁固定连接，所述支撑箱的另一外侧壁固定设置有所述滑套，所述滑套内套接所述锁紧装置，所述锁紧装置的一端贯穿所述支撑箱并贯穿所述通孔与所述卡槽契合连接。通过设置的定位装置，将锁紧装置限定在定位装置内，锁紧装置通过在滑套内伸缩对底座和连接杆起到锁紧作用。
10.进一步地，所述锁紧装置包括锁紧杆，挡板，伸缩弹簧和拉环，所述锁紧杆套设所述滑套内，所述锁紧杆的一端与所述拉环固定连接，所述锁紧杆的另一端贯穿所述支撑箱并贯穿所述通孔与所述卡槽契合连接，所述锁紧杆的外表面固定设置有所述挡板并设置于所述通孔靠近所述支撑箱的侧边，所述挡板与所述支撑箱的内部侧壁固定设置有所述伸缩
弹簧并套设所述锁紧杆外。通过设置的拉环拉动锁紧杆在滑套内滑动，锁紧杆拉动的同时通过挡板挤压伸缩弹簧，锁紧杆远离拉环的一端从卡槽中离开进入支撑箱内，将连接杆在容纳腔内上下滑动调节宠物窝的大小，调整好后，将卡槽与通孔对应，通过伸缩弹簧的复位推动锁紧杆进入卡槽内完成锁紧过程。
11.进一步地，所述容纳腔内壁底端固定设置有复位弹簧，所述复位弹簧的顶端与所述连接杆的底端固定连接。通过设置的复位弹簧在连接杆向上移动后需要复位，可以通过复位弹簧收缩完成复位使连接杆缓冲滑入容纳腔底端，有效的保护了容纳腔免受冲击。
12.进一步地，所述容纳腔至少为两组。
13.进一步地，所述卡槽至少为两组。
14.进一步地，所述底座的内部侧壁设置有限位槽，所述限位槽内滑动连接有支撑滤板，所述支撑滤板的一端固定设置有拉手。通过设置的支撑滤板在限位槽内滑动连接，方便更换清洗，且支撑滤板可将宠物的尿液过滤，保持干燥舒适的环境。
15.进一步地，所述底座的内部底端滑动设置有收集柜并设置于所述支撑滤板的正下方，所述收集柜的一端固定设置有扶手。通过设置的收集柜收集支撑滤板上过滤的尿液，及时更换清理，方便快捷。
16.进一步地，所述顶盖的顶端固定设置有把手。
17.本实用新型的有益效果是：
18.1、通过设置的底座，顶盖，容纳腔，连接杆，卡槽，通孔和锁紧装置的配合使用，方便宠物窝的伸缩放大满足不同宠物成长阶段对应宠物窝的大小，无需另外购买其他大小的宠物窝，结构简单，操作方便，实用性强。
19.2、通过设置的定位装置，将锁紧装置限定在定位装置内，锁紧装置通过在滑套内伸缩对底座和连接杆起到锁紧作用。
20.3、通过设置的拉环拉动锁紧杆在滑套内滑动，锁紧杆拉动的同时通过挡板挤压伸缩弹簧，锁紧杆远离拉环的一端从卡槽中离开进入支撑箱内，将连接杆在容纳腔内上下滑动调节宠物窝的大小，调整好后，将卡槽与通孔对应，通过伸缩弹簧的复位推动锁紧杆进入卡槽内完成锁紧过程。
21.4、通过设置的复位弹簧在连接杆向上移动后需要复位，可以通过复位弹簧收缩完成复位使连接杆缓冲滑入容纳腔底端，有效的保护了容纳腔免受冲击。
22.5、通过设置的支撑滤板在限位槽内滑动连接，方便更换清洗，且支撑滤板可将宠物的尿液过滤，保持干燥舒适的环境。
23.6、通过设置的收集柜收集支撑滤板上过滤的尿液，及时更换清理，方便快捷。
附图说明

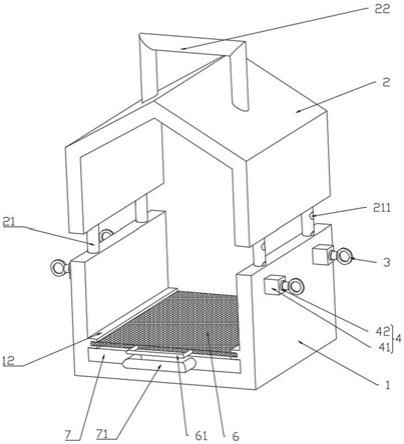

24.图1为本实用新型一种可调节大小的宠物窝的整体示意图；
25.图2为本实用新型一种可调节大小的宠物窝的爆炸示意图；
26.图3为本实用新型一种可调节大小的宠物窝的主视剖面图；
27.图4为本实用新型一种可调节大小的宠物窝的a处放大图。
28.附图标记说明
29.1-底座，11-容纳腔，111-通孔，12-限位槽，2-顶盖，21-连接杆，211-卡槽，22-把
手，3-锁紧装置，31-锁紧杆，32-挡板，33-伸缩弹簧，34-拉环，4-定位装置，41-支撑箱，42-滑套，5-复位弹簧，6-支撑滤板，61-拉手，7-收集柜，71-扶手。
具体实施方式
30.以下对至少一个示例性实施例的描述实际上仅仅是说明性的，决不作为对本实用新型及其应用或使用的任何限制。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
31.见图1-图4，一种可调节大小的宠物窝，包括前后贯通的宠物窝本体，所述宠物窝本体包括底座1和顶盖2，所述底座1的两侧顶端固定设置有容纳腔11，所述顶盖2的两侧底端固定设置有与所述容纳腔11相互配合的连接杆21，所述连接杆21的底端贯穿所述容纳腔11并延伸至所述容纳腔11内与所述容纳腔11滑动连接，所述连接杆21轴向均布设置有若干个卡槽211，所述底座1的外侧壁上固定设置锁紧装置3，所述锁紧装置3与所述卡槽211相对应。
32.所述容纳腔11的外侧壁设置有与所述卡槽211相互配合的通孔111，所述卡槽211与所述通孔111的连接处设置有所述锁紧装置3，所述底座1通过所述锁紧装置3贯穿所述通孔111并延伸至所述卡槽211内与所述连接杆21固定连接。
33.所述锁紧装置3外套设定位装置4，所述定位装置4与所述容纳腔11的外侧壁固定连接，所述定位装置4包括支撑箱41和滑套42，所述支撑箱41的一外侧壁与所述容纳腔11的外侧壁固定连接，所述支撑箱41的另一外侧壁固定设置有所述滑套42，所述滑套42内套接所述锁紧装置3，所述锁紧装置3的一端贯穿所述支撑箱41并贯穿所述通孔111与所述卡槽211契合连接。
34.所述锁紧装置3包括锁紧杆31，挡板32，伸缩弹簧33和拉环34，所述锁紧杆31套设所述滑套42内，所述锁紧杆31的一端与所述拉环34固定连接，所述锁紧杆31的另一端贯穿所述支撑箱41并贯穿所述通孔111与所述卡槽211契合连接，所述锁紧杆31的外表面固定设置有所述挡板32并设置于所述通孔111靠近所述支撑箱41的侧边，所述挡板32与所述支撑箱41的内部侧壁固定设置有所述伸缩弹簧33并套设所述锁紧杆31外。
35.所述容纳腔11内壁底端固定设置有复位弹簧5，所述复位弹簧5的顶端与所述连接杆21的底端固定连接。
36.所述容纳腔11至少为两组。
37.所述卡槽211至少为两组。
38.所述底座1的内部侧壁设置有限位槽12，所述限位槽12内滑动连接有支撑滤板6，所述支撑滤板6的一端固定设置有拉手61。
39.所述底座1的内部底端滑动设置有收集柜7并设置于所述支撑滤板6的正下方，所述收集柜7的一端固定设置有扶手71。
40.所述顶盖2的顶端固定设置有把手22。
41.下面具体描述本实用新型的工作过程：使用本实用新型时，拉环34拉动锁紧杆31在滑套42内滑动，锁紧杆31拉动的同时通过挡板32挤压伸缩弹簧33，锁紧杆31远离拉环34的一端从卡槽211中离开进入支撑箱41内，通过把手22拉动顶盖2将连接杆21在容纳腔11内上下滑动调节宠物窝本体的大小，此时复位弹簧5会被拉伸，调整好后，将卡槽211与通孔
111对应，通过伸缩弹簧33的复位推动锁紧杆31进入卡槽211内完成锁紧过程，若要收缩顶盖2，重复前述操作，复位弹簧5在连接杆21向上移动后需要复位，可以通过复位弹簧5收缩完成复位使连接杆21缓冲滑入容纳腔11底端，有效的保护了容纳腔11免受冲击，支撑滤板6在限位槽12内滑动连接，方便更换清洗，且支撑滤板6可将宠物的尿液过滤，收集柜7收集支撑滤板6上过滤的尿液，及时更换清理，保持干燥舒适的环境。本实用新型的宠物窝本体可伸缩使得容纳空间变大，满足狗或猫等宠物不同成长阶段的需求，操作简单，实用性强。
42.以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
