一种具有防宠物啃咬功能的宠物床的制作方法

本实用新型涉及宠物用品技术领域，具体为一种具有防宠物啃咬功能的宠物床。

背景技术：

随着生活的发展，养宠物的家庭越来越多，宠物如猫、狗的休息场所较难解决，一些宠物的主人会购买宠物窝、宠物笼，也有少数家庭为了方便直接给小猫、小狗一个垫子供其睡觉、休息，宠物作为人类的朋友，被广大人民群众喜爱和重视，随着生活水平的提高，宠物居住的舒适度也被人们所关注，尤其是活泼好动的宠物猫和小型宠物犬，比较喜欢粘人，跟随饲主。目前，市场上现有的宠物床结构过于简单，使用不方便，大多数还是通过垫子或纸盒给宠物睡觉、休息，而这些容易被宠物叼走或啃咬，而且体积大，笨重，移动不方便，功能单一，不能实现冬暖夏凉的作业，对宠物的睡觉、休息舒适度大幅降低，对宠物的诱惑力不够，宠物不喜欢居住，降低了使用性能。

技术实现要素：

（一）解决的技术问题

针对现有技术的不足，本实用新型提供了一种具有防宠物啃咬功能的宠物床，解决了结构过于简单，使用不方便，大多数还是通过垫子或纸盒给宠物睡觉、休息，而这些容易被宠物叼走或啃咬，而且体积大，笨重，移动不方便，功能单一，不能实现冬暖夏凉的作业，对宠物的睡觉、休息舒适度大幅降低，对宠物的诱惑力不够，宠物不喜欢居住，降低了使用性能的问题。

（二）技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种具有防宠物啃咬功能的宠物床，包括支架，所述支架包括第一u形支撑杆和第二u形支撑杆，所述第一u形支撑杆的开口和第二u形支撑杆的开口均向下，所述第一u形支撑杆和第二u形支撑杆相对应的两侧之间且靠近顶部位置通过螺钉固定连接有支撑杆，所述第一u形支撑杆、第二u形支撑杆和支撑杆的表面配合连接有支撑网，所述第二u形支撑杆内壁相对应的两侧之间转动连接有第一挡架，所述第一挡架的表面底部且靠近第二u形支撑杆的位置设置有锁紧装置，所述第一u形支撑杆和第二u形支撑杆表面相对应的位置均固定连接有支撑条，所述支撑条的表面滑动连接有第二挡架，所述第二挡架的表面和第一挡架的表面均固定连接有挡网，所述挡网的表面一侧和支撑网的顶部均通过魔术贴固定连接有取暖垫，所述第一挡架的顶部和第二挡架的顶端配合连接有锥形顶架，所述锥形顶架的表面设置有布帘。

优选的，所述第一u形支撑杆的底端和第二u形支撑杆的底端均设置有防滑套，所述布帘的表面一侧开设有进出缺口。

优选的，所述第二u形支撑杆内壁相对应的两侧均开设有与第一挡架相适配的转动孔。

优选的，所述锁紧装置包括球头锁紧块，所述球头锁紧块的表面与第一挡架的表面底部滑动连接，所述第一挡架的表面底部开设有与球头锁紧块相适配的滑动槽，所述球头锁紧块的表面一侧固定连接有弹簧，所述弹簧远离球头锁紧块的一侧与球头锁紧块相适配滑动槽的内壁一侧固定连接，所述第二u形支撑杆内壁相对应的两侧均开设有与球头锁紧块相适配的圆弧凹面。

优选的，所述支撑条的表面一侧开设有与第二挡架相适配的滑动槽。

优选的，所述第一挡架的顶部和第二挡架的顶端均开设有与锥形顶架相适配的配合盲孔。

（三）有益效果

本实用新型提供了一种具有防宠物啃咬功能的宠物床。具备以下有益效果：

（1）、具有防宠物啃咬功能的宠物床，通过第一u形支撑杆和第二u形支撑杆相对应的两侧之间且靠近顶部位置通过螺钉固定连接有支撑杆，第一u形支撑杆、第二u形支撑杆和支撑杆的表面配合连接有支撑网，第二u形支撑杆内壁相对应的两侧之间转动连接有第一挡架，第一u形支撑杆和第二u形支撑杆表面相对应的位置均固定连接有支撑条，支撑条的表面滑动连接有第二挡架，达到了防啃咬的效果，结构合理简单，使用方便，有效避免了宠物啃咬或叼走，提高了使用性能。

（2）、具有防宠物啃咬功能的宠物床，通过第一u形支撑杆、第二u形支撑杆和支撑杆的表面配合连接有支撑网，第二挡架的表面和第一挡架的表面均固定连接有挡网，挡网的表面一侧和支撑网的顶部均通过魔术贴固定连接有取暖垫，第一挡架的顶部和第二挡架的顶端配合连接有锥形顶架，锥形顶架的表面设置有布帘，达到了冬暖夏凉的效果，结构合理简单，使用方便，睡觉、休息舒适度高，提高了使用性能。

附图说明

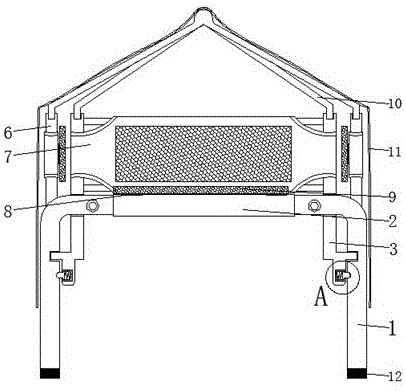

图1为本实用新型结构示意图；

图2为本实用新型结构左视图；

图3为本实用新型外观图；

图4为支架结构示意图；

图5为图1中a处局部放大图。

图中：1支架、101第一u形支撑杆、102第二u形支撑杆、103螺钉、104支撑杆、2支撑网、3第一挡架、4锁紧装置、401球头锁紧块、402弹簧、5支撑条、6第二挡架、7挡网、8魔术贴、9取暖垫、10锥形顶架、11布帘、12防滑套、13进出缺口。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供一种技术方案：一种具有防宠物啃咬功能的宠物床，包括支架1，支架1包括第一u形支撑杆101和第二u形支撑杆102，第一u形支撑杆101的开口和第二u形支撑杆102的开口均向下，第一u形支撑杆101和第二u形支撑杆102相对应的两侧之间且靠近顶部位置通过螺钉103固定连接有支撑杆104，第一u形支撑杆101、第二u形支撑杆102和支撑杆104的表面配合连接有支撑网2，第二u形支撑杆102内壁相对应的两侧之间转动连接有第一挡架3，第二u形支撑杆102内壁相对应的两侧均开设有与第一挡架3相适配的转动孔，第一挡架3的表面底部且靠近第二u形支撑杆102的位置设置有锁紧装置4，锁紧装置4包括球头锁紧块401，球头锁紧块401的表面与第一挡架3的表面底部滑动连接，第一挡架3的表面底部开设有与球头锁紧块401相适配的滑动槽，球头锁紧块401的表面一侧固定连接有弹簧402，弹簧402远离球头锁紧块401的一侧与球头锁紧块401相适配滑动槽的内壁一侧固定连接，第二u形支撑杆102内壁相对应的两侧均开设有与球头锁紧块401相适配的圆弧凹面，第一u形支撑杆101和第二u形支撑杆102表面相对应的位置均固定连接有支撑条5，支撑条5的表面滑动连接有第二挡架6，支撑条5的表面一侧开设有与第二挡架6相适配的滑动槽，第二挡架6的表面和第一挡架3的表面均固定连接有挡网7，挡网7的表面一侧和支撑网2的顶部均通过魔术贴8固定连接有取暖垫9，第一挡架3的顶部和第二挡架6的顶端配合连接有锥形顶架10，第一挡架3的顶部和第二挡架6的顶端均开设有与锥形顶架10相适配的配合盲孔，锥形顶架10的表面设置有布帘11，布帘11对宠物具有保暖作用，第一u形支撑杆101的底端和第二u形支撑杆102的底端均设置有防滑套12，防滑套12具有防滑作用，稳定性好，布帘11的表面一侧开设有进出缺口13。

使用时，首先将支撑网2与第一u形支撑杆101、第二u形支撑杆102和支撑杆104相配合，并通过螺钉103将第一u形支撑杆101、第二u形支撑杆102和支撑杆104固定牢固，此次支架组装完成，当在天气暖和时，宠物可以直接在支撑网2上休息，到了晚上睡觉时，可先转动第一挡架3，并在球头锁紧块401和弹簧402共同作用下将第一挡架3锁紧不动，再将第二挡架6通过与支撑条5相配合，此时形成三面围挡，防止宠物滚下来，当天气温度下降寒冷时，可将挡网7和支撑网2均通过魔术贴8将取暖垫9固定，再将锥形顶架10与第一挡架3的顶部和第二挡架6的顶端相配合，此时将布帘11罩在装置的表面，对宠物具有保暖作用，宠物可通过进出缺口13自由活动。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素，并不排除在包括要素的过程、方法、物品或者设备中还存在另外的相同要素”。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
