一种宠物梳毛器及其使用方法与流程

1.本发明涉及宠物用品技术领域，特别涉及一种宠物梳毛器及其使用方法。

背景技术：

2.一般家里有养宠物的，经常需要对宠物进行梳毛，而且宠物的毛发较多容易滋生细菌，特别是带宠物外出过后，更需要对宠物进行梳毛清理。
3.中国专利cn202354201u公开了一种宠物梳，包括梳齿，其特征在于，还包括：手柄，与所述梳齿固定，所述手柄具有腔体，所述手柄靠近所述梳齿的一端开设有出气孔，所述手柄远离所述梳齿一端开设有进气孔，所述出气孔及进气孔与所述腔体相连通；臭氧发生器，收容于所述手柄的腔体内，且靠近所述出气孔设置，所述臭氧发生器通电可产生臭氧气体；及电源，收容于所述手柄的腔体内，且与所述臭氧发生器电连接，所述电源为所述臭氧发生器供能。
4.上述结构虽然能有效的对宠物的毛发进行杀菌、消毒，但是臭氧对人体以及动物都具有一定的危害，国际环境空气质量标准提出，人在一个小时内可接受臭氧的极限浓度是260μg/m3。在320μg/m3臭氧环境中活动1h就会引起咳嗽、呼吸困难及肺功能下降。臭氧还能参与生物体中的不饱和脂肪酸、氨基及其他蛋白质反应，使长时间直接接触高浓度臭氧的人出现疲乏、咳嗽、胸闷胸痛、皮肤起皱、恶心头痛、脉搏加速、记忆力衰退、视力下降等症状；臭氧也会使植物叶子变黄甚至枯萎，对植物造成损害，甚至造成农林植物的减产、经济效益下降等。臭氧能够较快地与室内的建筑材料(如乳胶涂料等表面涂层)、居家用品(如软木器具、地毯等)、丝、棉花、醋酸纤维素、尼龙和聚酯的制成品中含不饱和碳碳键的有机化合物(包括橡胶、苯乙烯、不饱和脂肪酸及其酯类)发生反应，从而造成染料褪色、照片图像层脱色、轮胎老化等。所以臭氧不适合用于宠物毛发的消毒杀菌，亟需一种适用于宠物毛发杀菌消毒的宠物梳。

技术实现要素：

5.针对现有技术存在的不足，本发明的目的在于提供一种宠物梳毛器及其使用方法，以解决上述问题。
6.本发明的技术方案是这样实现的：一种宠物梳毛器，包括
7.壳体；所述壳体上开设有供空气流动穿过的流动通道；
8.纳米水离子消毒装置，所述纳米水离子消毒装置包括高压电源、纳米水离子发生器和消毒控制主板；
9.梳齿组件；
10.风扇；
11.其中，所述纳米水离子消毒装置和风扇均设在壳体的流动通道内，所述梳齿组件设在壳体的下侧，所述梳齿组件与流动通道连通。
12.通过采用上述技术方案，纳米水离子消毒装置在工作时能将风扇吸入的空气中的
水汽凝聚成水珠，通过高压电场将水珠电离成纳米水离子，使在梳毛时通过风扇将纳米水离子吹入到宠物的身上并对毛发进行杀菌消毒，纳米水离子不会对人体以及动植物产生危害。
13.本发明进一步设置为：所述壳体包括：
14.上外壳，所述上外壳的上侧设有装饰件，所述上外壳上开设有供空气进入的进气口；
15.下外壳；所述下外壳上开设有供空气流出的第一出气口；
16.中架，所述中架上开设有供风扇安装的导气孔；
17.其中，所述上外壳和下外壳配合连接，所述中架设在上外壳和下外壳之间，所述梳齿组件设在下外壳远离上外壳的一侧上。
18.通过采用上述技术方案，使纳米水离子消毒装置都安装在中架上，使其装配更加的方便、轻松，将外部的空气从壳体的一侧吸入，流经壳体内部，再从壳体的另一侧吹出。
19.本发明进一步设置为：所述纳米水离子发生器包括：
20.底座，所述底座的外侧壁上设有散热导体；
21.半导体制冷片组，所述半导体制冷片组包括上端的制冷端和下端的散热端；
22.集水盘，所述集水盘的上侧中心水平设置，所述集水盘的上侧边缘设有向下倾斜的倒角；
23.集水针；
24.储水装置，
25.其中，所述半导体制冷片组的散热端与散热导体连接，所述集水盘的下侧与半导体制冷片组的制冷端连接，所述集水针设在集水盘的上侧中心，所述储水装置贴靠在散热导体的外表面上且位于集水盘的周围，所述储水装置与集水盘的侧壁边缘接触。
26.通过采用上述技术方案，半导体制冷片组通过制冷端使集水盘和集水针的温度降低，从而使空气中的水汽凝结在上面，当集水盘上的水累积到一定的量时，多余的水就会通过倒角流入储水装置内，储水装置能有效的将集水盘上多余的水进行吸收储存，储水装置上的水蒸发后能进一步的帮助散热导体进行散热，使半导体制冷片组的散热端温度降低，从而使制冷端的制冷效果更好；储水装置为海绵等吸水性好的材料。
27.本发明进一步设置为：所述纳米水离子发生器还包括：
28.绑带；
29.支架，所述支架通过螺丝固定安装在底座上，所述支架上开设有供集水针穿过的第一通孔；
30.电极板，所述电极板上开设有第二通孔，所述电极板的一侧上设有接线端口；
31.其中，所述储水装置通过绑带固定贴靠在底座上，所述支架位于集水盘的上方，所述电极板固定在支架上。
32.通过采用上述技术方案，电极板和集水针之间形成高压电场将冷凝水电离成纳米水离子，再通过风扇进行输送，绑带能使储水装置紧密的贴合在散热导体上，使储水装置上的水能与散热导体接触，从而帮助散热端进一步的散热。
33.本发明进一步设置为：所述储水装置包括：
34.通槽，所述通槽长条形设置，所述通槽多个设置；
35.其中，所述通槽设在储水装置靠近底座的一侧上，所述通槽的两端贯穿储水装置的两侧壁伸出，多个所述通槽在储水装置上等距排列设置。
36.通过采用上述技术方案，通槽即可以使空气连通还能储存水，使散热导体以及半导体制冷片组的散热端的散热效果更好。
37.本发明进一步设置为：所述中架还包括：
38.散热孔；
39.其中，所述纳米水离子发生器设在散热孔处，所述底座靠近散热孔设置。
40.通过采用上述技术方案，风扇吹出的风会经过散热孔使纳米水离子发生器的底座的散热效果更好，从而使纳米水离子发生器的工作性能更高。
41.本发明进一步设置为：所述梳齿组件包括依次设置的：
42.梳齿底座，所述梳齿底座上开设有与第一出气口相对应的第二出气口；
43.梳齿刷，所述梳齿刷包括梳齿板和梳齿，所述梳齿多个设置且设在梳齿板的一侧上，所述梳齿板上开设有与第二出气口相对应的第三出气口；
44.梳齿盖板，所述梳齿盖板上开设有若干供梳齿穿过的梳齿孔，所述梳齿盖板上开设有与第三出气口相对应的第四出气口；
45.其中，所述梳齿底座与下外壳的下侧卡扣连接，所述梳齿盖板与梳齿底座卡扣连接，所述梳齿刷夹紧固定在梳齿盖板与梳齿底座之间，所述第一出气口、第二出气口、第三出气口和第四出气口的中心轴在同一直线上。
46.通过采用上述技术方案，当需要对梳齿刷上缠绕的毛发进行清理时，可通过从梳齿刷上拉出梳齿盖板，从而将梳齿上的毛发取出，清理十分的方便、简单。
47.本发明进一步设置为：所述梳齿孔的内壁上设有橡胶套，所述橡胶套套设在梳齿的外壁上，所述橡胶套与梳齿的外壁紧密贴合。
48.通过采用上述技术方案，橡胶套能与梳齿的外壁紧密贴合，从而将梳齿支架缠绕的毛发，移除下来，清理的更加干净。
49.本发明进一步设置为：还包括：
50.锂电池；
51.主控制线路板；
52.手提圈，所述手提圈包括提环和设在提环一侧的夹紧块；
53.其中，所述锂电池和主控制线路板均设在壳体内，所述夹紧块夹紧固定在壳体内，所述提环设在壳体外部。
54.通过采用上述技术方案，手提圈卡设在壳体内，通过手提圈使对梳毛器的拿取更加的方便。
55.一种宠物梳毛器的使用方法，包括如下步骤：
56.s1：在进行梳毛时，开启风扇与纳米水离子消毒装置，风扇启动将外部的空气从上外壳的进气口处吸入，同时将壳体内的空气从下外壳的第一出气口处吹出；
57.s2：纳米水离子发生器工作，半导体制冷片组开始制冷，使集水盘和集水针的温度降低，水汽凝聚在集水盘和集水针上，电极板与集水针之间形成高压电场将冷凝水电离成纳米水离子；
58.s3：当集水盘上侧中心的水珠凝聚超过一定的量时，多余的水珠就会从集水盘上
侧边缘的倒角向下滑落，通过储水装置进行吸收储存，储水装置上吸收储存的水与底座上的散热导体接触，通过水分的蒸发来帮助散热导体进行散热；
59.s4：风扇将纳米水离子消毒装置产生的纳米水离子依次通过第一出气口、第二出气口、第三出气口和第四出气口吹出，能使在梳毛的同时将纳米水离子吹到毛发的根部，对毛发进行杀菌、消毒；
60.s5：风扇吹出的风在经过散热孔时对纳米水离子发生器的底座进行散热；
61.s6：当需要对梳齿组件上的毛发进行清理时，先从下外壳上取下梳齿组件，再使梳齿盖板与梳齿底座的卡扣分离，将梳齿从梳齿孔中拉出，通过橡胶套的作用梳齿盖板就能将缠绕在梳齿上的毛发取出。
62.通过采用上述技术方案，在对宠物进行梳毛时，通过出气口吹出的纳米水离子对宠物的毛发进行杀菌消毒，实现一边梳毛一边消毒，使用十分的方便、轻松，消毒效果好。
附图说明
63.为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

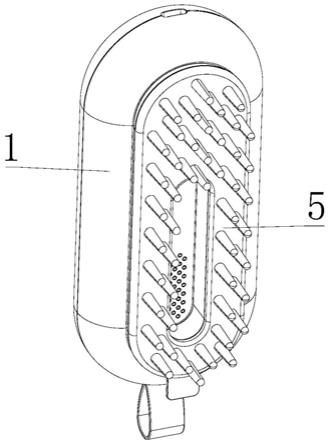

64.图1为本发明具体实施方式结构立体图一。
65.图2为本发明具体实施方式结构立体图一。
66.图3为本发明具体实施方式结构爆炸图。
67.图4为本发明具体实施方式中纳米水离子发生器的结构示意图。
具体实施方式
68.下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
69.如图1
‑
图4所示，本发明公开了一种宠物梳毛器，包括
70.壳体1；所述壳体1上开设有供空气流动穿过的流动通道；
71.纳米水离子消毒装置，所述纳米水离子消毒装置包括高压电源2、纳米水离子发生器3和消毒控制主板4；
72.梳齿组件5；
73.风扇6；
74.其中，所述纳米水离子消毒装置和风扇6均设在壳体1的流动通道内，所述梳齿组件5设在壳体1的下侧，所述梳齿组件5与流动通道连通。
75.通过采用上述技术方案，纳米水离子消毒装置在工作时能将风扇吸入的空气中的水汽凝聚成水珠，通过高压电场将水珠电离成纳米水离子，使在梳毛时通过风扇将纳米水离子吹入到宠物的身上并对毛发进行杀菌消毒，纳米水离子不会对人体以及动植物产生危害。
76.在本发明实施例中，所述壳体1包括：
77.上外壳10，所述上外壳10的上侧设有装饰件13，所述上外壳10上开设有供空气进入的进气口100；
78.下外壳11；所述下外壳11上开设有供空气流出的第一出气口110；
79.中架12，所述中架12上开设有供风扇6安装的导气孔120；
80.其中，所述上外壳10和下外壳11配合连接，所述中架12设在上外壳10和下外壳11之间，所述梳齿组件5设在下外壳11远离上外壳10的一侧上。
81.通过采用上述技术方案，使纳米水离子消毒装置都安装在中架上，使其装配更加的方便、轻松，将外部的空气从壳体的一侧吸入，流经壳体内部，再从壳体的另一侧吹出。
82.在本发明实施例中，所述纳米水离子发生器3包括：
83.底座30，所述底座30的外侧壁上设有散热导体300；
84.半导体制冷片组31，所述半导体制冷片组31包括上端的制冷端和下端的散热端；
85.集水盘32，所述集水盘32的上侧中心水平设置，所述集水盘32的上侧边缘设有向下倾斜的倒角；
86.集水针33；
87.储水装置34，
88.其中，所述半导体制冷片组31的散热端与散热导体300连接，所述集水盘32的下侧与半导体制冷片组31的制冷端连接，所述集水针33设在集水盘32的上侧中心，所述储水装置34贴靠在散热导体300的外表面上且位于集水盘32的周围，所述储水装置34与集水盘32的侧壁边缘接触。
89.通过采用上述技术方案，半导体制冷片组通过制冷端使集水盘和集水针的温度降低，从而使空气中的水汽凝结在上面，当集水盘上的水累积到一定的量时，多余的水就会通过倒角流入储水装置内，储水装置能有效的将集水盘上多余的水进行吸收储存，储水装置上的水蒸发后能进一步的帮助散热导体进行散热，使半导体制冷片组的散热端温度降低，从而使制冷端的制冷效果更好；储水装置为海绵等吸水性好的材料。
90.在本发明实施例中，所述纳米水离子发生器3还包括：
91.绑带35；
92.支架36，所述支架36通过螺丝固定安装在底座30上，所述支架36上开设有供集水针33穿过的第一通孔360；
93.电极板37，所述电极板37上开设有第二通孔370，所述电极板37的一侧上设有接线端口371；
94.其中，所述储水装置34通过绑带35固定贴靠在底座30上，所述支架36位于集水盘32的上方，所述电极板37固定在支架36上。
95.通过采用上述技术方案，电极板和集水针之间形成高压电场将冷凝水电离成纳米水离子，再通过风扇进行输送，绑带能使储水装置紧密的贴合在散热导体上，使储水装置上的水能与散热导体接触，从而帮助散热端进一步的散热。
96.在本发明实施例中，所述储水装置34包括：
97.通槽340，所述通槽340长条形设置，所述通槽340多个设置；
98.其中，所述通槽340设在储水装置34靠近底座30的一侧上，所述通槽340的两端贯
穿储水装置34的两侧壁伸出，多个所述通槽340在储水装置34上等距排列设置。
99.通过采用上述技术方案，通槽即可以使空气连通还能储存水，使散热导体以及半导体制冷片组的散热端的散热效果更好。
100.在本发明实施例中，所述中架12还包括：
101.散热孔121；
102.其中，所述纳米水离子发生器3设在散热孔121处，所述底座30靠近散热孔121设置。
103.通过采用上述技术方案，风扇吹出的风会经过散热孔使纳米水离子发生器的底座的散热效果更好，从而使纳米水离子发生器的工作性能更高。
104.在本发明实施例中，所述梳齿组件5包括依次设置的：
105.梳齿底座50，所述梳齿底座50上开设有与第一出气口110相对应的第二出气口500；
106.梳齿刷51，所述梳齿刷51包括梳齿板510和梳齿511，所述梳齿511多个设置且设在梳齿板510的一侧上，所述梳齿板510上开设有与第二出气口500相对应的第三出气口512；
107.梳齿盖板52，所述梳齿盖板52上开设有若干供梳齿511穿过的梳齿孔520，所述梳齿盖板52上开设有与第三出气口512相对应的第四出气口521；
108.其中，所述梳齿底座50与下外壳11的下侧卡扣连接，所述梳齿盖板52与梳齿底座50卡扣连接，所述梳齿刷51夹紧固定在梳齿盖板52与梳齿底座50之间，所述第一出气口110、第二出气口500、第三出气口512和第四出气口521的中心轴在同一直线上。
109.通过采用上述技术方案，当需要对梳齿刷上缠绕的毛发进行清理时，可通过从梳齿刷上拉出梳齿盖板，从而将梳齿上的毛发取出，清理十分的方便、简单。
110.在本发明实施例中，所述梳齿孔520的内壁上设有橡胶套，所述橡胶套套设在梳齿511的外壁上，所述橡胶套与梳齿511的外壁紧密贴合。
111.通过采用上述技术方案，橡胶套能与梳齿的外壁紧密贴合，从而将梳齿支架缠绕的毛发，移除下来，清理的更加干净。
112.在本发明实施例中，还包括：
113.锂电池7；
114.主控制线路板8；
115.手提圈9，所述手提圈9包括提环90和设在提环90一侧的夹紧块91；
116.其中，所述锂电池7和主控制线路板8均设在壳体1内，所述夹紧块91夹紧固定在壳体1内，所述提环90设在壳体1外部。
117.通过采用上述技术方案，手提圈卡设在壳体内，通过手提圈使对梳毛器的拿取更加的方便。
118.一种宠物梳毛器的使用方法，包括如下步骤：
119.s1：在进行梳毛时，开启风扇6与纳米水离子消毒装置，风扇6启动将外部的空气从上外壳10的进气口100处吸入，同时将壳体1内的空气从下外壳11的第一出气口110处吹出；
120.s2：纳米水离子发生器3工作，半导体制冷片组31开始制冷，使集水盘32和集水针33的温度降低，水汽凝聚在集水盘32和集水针33上，电极板37与集水针33之间形成高压电场将冷凝水电离成纳米水离子；
121.s3：当集水盘32上侧中心的水珠凝聚超过一定的量时，多余的水珠就会从集水盘32上侧边缘的倒角向下滑落，通过储水装置34进行吸收储存，储水装置34上吸收储存的水与底座30上的散热导体300接触，通过水分的蒸发来帮助散热导体300进行散热；
122.s4：风扇6将纳米水离子消毒装置产生的纳米水离子依次通过第一出气口110、第二出气口500、第三出气口512和第四出气口521吹出，能使在梳毛的同时将纳米水离子吹到毛发的根部，对毛发进行杀菌、消毒；
123.s5：风扇6吹出的风在经过散热孔121时对纳米水离子发生器3的底座30进行散热；
124.s6：当需要对梳齿组件5上的毛发进行清理时，先从下外壳11上取下梳齿组件5，再使梳齿盖板52与梳齿底座50的卡扣分离，将梳齿511从梳齿孔520中拉出，通过橡胶套的作用梳齿盖板52就能将缠绕在梳齿511上的毛发取出。
125.通过采用上述技术方案，在对宠物进行梳毛时，通过出气口吹出的纳米水离子对宠物的毛发进行杀菌消毒，实现一边梳毛一边消毒，使用十分的方便、轻松，消毒效果好。
126.以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
