一种宠物自助共享烘干设备的制作方法

本实用新型涉及自助共享烘干设备技术领域，具体为一种宠物自助共享烘干设备。

背景技术：

共享是共享经济中的核心理念，强调物品的使用权而非所有权。共享经济是公众将闲置资源通过社会化平台与他人共享，进而获得收入的经济现象。2016年，共享单车的兴起将共享的概念带入了人们的视野。2017年，共享经济更加发展壮大起来，涉及行业不断增加，规模不断扩大。共享单车、共享汽车、共享雨伞、共享充电宝……种种创新发挥着人们的想象力，同时也是对社会闲散资源进行合理利用的尝试。

随着人们生活水平地不断提高，养宠物人群数量众多，特别是狗，一直是众多人们所喜爱的宠物，宠物洗浴和烘干设备已是日常中的必需品。目前没有宠物烘干自助化设备，还是采用人工收钱、人工烘干，人工成本高，没有自助收费系统，占地大等缺点，无法实行无人化共享、多场景运营。

基于此，本实用新型设计了一种宠物自助共享烘干设备，以解决上述问题。

技术实现要素：

本实用新型的目的在于提供一种宠物自助共享烘干设备，以解决上述技术问题。

为实现上述目的，本实用新型提供如下技术方案：一种宠物自助共享烘干设备，包括自上而下设置的烘干室、管路室和控制室，所述烘干室的前侧设置有烘干室门，所述烘干室门上设置有智能锁具，所述烘干室的内腔顶部设置有烘干顶罩，所述烘干室的内腔后侧壁安装有照明灯，所述烘干室的内腔左侧壁固设有约束装置，所述烘干室的内腔右侧壁设置有烘干手持罩和控制开关，所述烘干室的内腔底部中心处设置有烘干底盘，所述烘干底盘的底部通过空心转轴与所述烘干室的内腔底面转动安装；

所述控制室内腔通过隔板左右分隔为两个独立腔室，左侧所述独立腔室中安装有烘干热风机，所述烘干热风机输出端与所述烘干顶罩、烘干手持罩和烘干底盘相连通，右侧所述独立腔室中安装有中控主板和无线通讯模块，所述控制室的前侧柜门上安装有付款机构。

优选的，所述烘干室门的上端开设有透视窗口，所述透视窗口中嵌设有透视玻璃，所述透视玻璃为电热防雾玻璃。

优选的，所述约束装置为约束项圈，所述约束项圈设置有大、中、小三种不同大小的规格型号。

优选的，所述烘干顶罩和烘干底盘均为空心罩壳结构，且烘干顶罩底部和烘干底盘顶部均密布开设有通风孔。

优选的，所述烘干热风机输出端连接有通风主管道，所述通风主管道上设置有三根通风支管道，三根所述通风支管道分别与所述烘干顶罩、烘干手持罩和烘干底盘相连通。

优选的，所述通风主管道上设置有流量阀，所述通风支管道上均分别设置有开关阀，所述流量阀和所述开关阀均为电磁阀，并由控制开关统一控制。

优选的，所述管路室的前侧壁设置有辅助延展板。

优选的，所述烘干室的顶部设置有无线通讯天线，所述无线通讯天线与所述无线通讯模块相连。

优选的，所述付款机构包括二维码屏幕、纸币投放口和硬币投放。

优选的，所述烘干底盘的顶部设置有钢制宠物笼，所述钢制宠物笼底部通过手拧螺栓与所述烘干底盘可拆卸安装

与现有技术相比，本实用新型的有益效果为：

本实用新型设计了一种宠物自助共享烘干设备，用于宠物自助共享烘干，顾客只需通过付款机构上二维码屏幕扫码付款、或者纸币投放口和硬币投放口投币付款即可共享使用烘干设备，无需大量店员提供人工服务，可有效节省人力成本支出，实行无人化共享、多场景运营，具有较高的经营效益；

另外，本实用新型烘干室的内腔左侧壁固设有大、中、小三种不同大小的约束项圈，可对宠物进行栓绑固定，防止宠物烘干吹风时乱窜；烘干底盘的顶部可拆卸地设置有钢制宠物笼，使用钢制宠物笼时，直接将宠物放置于钢制宠物笼中，开启烘干热风机即可自动烘干，不使用钢制宠物笼时，可将其取下，通过手动握持烘干手持罩进行针对性烘干操作，实现两种烘干操作模式；烘干室门的上端开设有透视窗口，透视窗口中嵌设有电热防雾玻璃，可有效防止结雾，便于使用者观测从设备外部观测宠物；管路室的前侧壁设置有辅助延展板，以便于使用者对宠物进行擦拭等操作。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

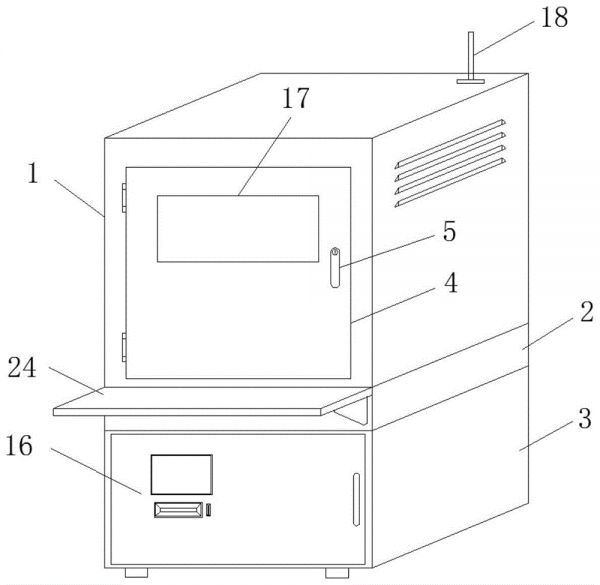

图1为本实用新型整体结构示意图；

图2为本实用新型内部结构示意图；

图3为本实用新型烘干管路结构示意图；

图4为本实用新型内部模块示意图；

图5为本实用新型自助通讯模块示意图。

附图中，各标号所代表的部件列表如下：

1-烘干室，2-管路室，3-控制室，4-烘干室门，5-智能锁具，6-烘干顶罩，7-照明灯，8-约束装置，9-烘干手持罩，10-控制开关，11-烘干底盘，12-空心转轴，13-烘干热风机，14-中控主板，15-无线通讯模块，16-付款机构，17-透视玻璃，18-无线通讯天线，19-钢制宠物笼，20-通风主管道，21-通风支管道，22-流量阀，23-开关阀，24-有辅助延展板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供一种技术方案：一种宠物自助共享烘干设备，包括自上而下设置的烘干室1、管路室2和控制室3，烘干室1的前侧设置有烘干室门4，烘干室门4上设置有智能锁具5，烘干室1的内腔顶部设置有烘干顶罩6，烘干室1的内腔后侧壁安装有照明灯7，烘干室1的内腔左侧壁固设有约束装置8，烘干室1的内腔右侧壁设置有烘干手持罩9和控制开关10，烘干室1的内腔底部中心处设置有烘干底盘11，烘干底盘11的底部通过空心转轴12与烘干室1的内腔底面转动安装；控制室3内腔通过隔板左右分隔为两个独立腔室，左侧独立腔室中安装有烘干热风机13，烘干热风机13输出端与烘干顶罩6、烘干手持罩9和烘干底盘11相连通，右侧独立腔室中安装有中控主板14和无线通讯模块15，控制室3的前侧柜门上安装有付款机构16。

其中，烘干室门4的上端开设有透视窗口，透视窗口中嵌设有透视玻璃17，透视玻璃17为电热防雾玻璃，可有效防止结雾，便于使用者观测从设备外部观测宠物；约束装置8为约束项圈，约束项圈设置有大、中、小三种不同大小的规格型号，可对宠物进行栓绑固定，防止宠物烘干吹风时乱窜；烘干顶罩6和烘干底盘11均为空心罩壳结构，且烘干顶罩6底部和烘干底盘11顶部均密布开设有通风孔，使得烘干顶罩6和烘干底盘11能够均匀出风，加快烘干效率；烘干热风机13输出端连接有通风主管道20，通风主管道20上设置有三根通风支管道21，三根通风支管道21分别与烘干顶罩6、烘干手持罩9和烘干底盘11相连通，通风主管道20上设置有流量阀22，通风支管道21上均分别设置有开关阀23，流量阀22和开关阀23均为电磁阀，并由控制开关10统一控制，便于通过控制开关10控制烘干顶罩6、烘干手持罩9和烘干底盘11分别控制；管路室2的前侧壁设置有辅助延展板24，以便于使用者对宠物进行擦拭等操作；烘干室1的顶部设置有无线通讯天线18，无线通讯天线18与无线通讯模块15相连，起到无线通讯作用；付款机构16包括二维码屏幕、纸币投放口和硬币投放口，同时支持扫码投币支付；烘干底盘11的顶部设置有钢制宠物笼19，钢制宠物笼19底部通过手拧螺栓与烘干底盘11可拆卸安装，实现两种烘干操作模式。

本实施例的一个具体应用为：

本实用新型为一种宠物自助共享烘干设备，为宠物提供自助共享烘干服务，使用时，宠物主人用手机在付款机构16的二维码屏幕上扫码进入app程序，也可通过其他渠道进入app进行预约等服务，宠物主人在app中填入自家宠物品种、体重等信息，系统将宠物信息列为结账费用之一，自助共享烘干设备通过gprs网络向自助云管理系统请求开启烘干室门4上的智能锁具5和控制开关10，自助云管理系统向支付机构请求付款，支付机构在宠物主人账户扣取首款，支付机构与设备商家结算收款交易资金，支付机构处理交易后向自助云管理系统反馈首款交易结果，首款交易成功后自助云管理系统经gprs网络向自助共享烘干设备下发开启智能锁具5和付款机构10指令，宠物主人使用设备对宠物进行烘干，烘干完成后关闭智能锁具5，控制开关10断电，系统根据烘干用时和电量消耗结算尾款，宠物主人向系统支付尾款即可。

此外，烘干底盘11的顶部可拆卸地设置有钢制宠物笼19，使用钢制宠物笼19时，直接将宠物放置于钢制宠物笼19中，开启烘干热风机13即可自动烘干，不使用钢制宠物笼19时，可将其取下，通过手动握持烘干手持罩9进行针对性烘干操作，实现两种烘干操作模式。

除了上述功能外，为提升宠物舒适度和实现监控功能，设备内部还可视使用需求设置ai智能摄像头、通风装置等辅助功能设备，并且增设设备均可通过无线通讯由移动终端进行自动或半自动智能调控。设备无需售卖人员，但为保证设备运作维护，需设置店员值守。

在本实用新型的描述中，需要理解的是，术语“同轴”、“底部”、“一端”、“顶部”、“中部”、“另一端”、“上”、“一侧”、“顶部”、“内”、“前部”、“中央”、“两端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“设置”、“连接”、“固定”、“旋接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

技术特征：

1.一种宠物自助共享烘干设备，其特征在于：包括自上而下设置的烘干室(1)、管路室(2)和控制室(3)，所述烘干室(1)的前侧设置有烘干室门(4)，所述烘干室门(4)上设置有智能锁具(5)，所述烘干室(1)的内腔顶部设置有烘干顶罩(6)，所述烘干室(1)的内腔后侧壁安装有照明灯(7)，所述烘干室(1)的内腔左侧壁固设有约束装置(8)，所述烘干室(1)的内腔右侧壁设置有烘干手持罩(9)和控制开关(10)，所述烘干室(1)的内腔底部中心处设置有烘干底盘(11)，所述烘干底盘(11)的底部通过空心转轴(12)与所述烘干室(1)的内腔底面转动安装；

所述控制室(3)内腔通过隔板左右分隔为两个独立腔室，左侧所述独立腔室中安装有烘干热风机(13)，所述烘干热风机(13)输出端与所述烘干顶罩(6)、烘干手持罩(9)和烘干底盘(11)相连通，右侧所述独立腔室中安装有中控主板(14)和无线通讯模块(15)，所述控制室(3)的前侧柜门上安装有付款机构(16)。

2.根据权利要求1所述的一种宠物自助共享烘干设备，其特征在于：所述烘干室门(4)的上端开设有透视窗口，所述透视窗口中嵌设有透视玻璃(17)，所述透视玻璃(17)为电热防雾玻璃。

3.根据权利要求1所述的一种宠物自助共享烘干设备，其特征在于：所述约束装置(8)为约束项圈，所述约束项圈设置有大、中、小三种不同大小的规格型号。

4.根据权利要求1所述的一种宠物自助共享烘干设备，其特征在于：所述烘干顶罩(6)和烘干底盘(11)均为空心罩壳结构，且烘干顶罩(6)底部和烘干底盘(11)顶部均密布开设有通风孔。

5.根据权利要求1所述的一种宠物自助共享烘干设备，其特征在于：所述烘干热风机(13)输出端连接有通风主管道(20)，所述通风主管道(20)上设置有三根通风支管道(21)，三根所述通风支管道(21)分别与所述烘干顶罩(6)、烘干手持罩(9)和烘干底盘(11)相连通。

6.根据权利要求5所述的一种宠物自助共享烘干设备，其特征在于：所述通风主管道(20)上设置有流量阀(22)，所述通风支管道(21)上均分别设置有开关阀(23)，所述流量阀(22)和所述开关阀(23)均为电磁阀，并由控制开关(10)统一控制。

7.根据权利要求1所述的一种宠物自助共享烘干设备，其特征在于：所述管路室(2)的前侧壁设置有辅助延展板(24)。

8.根据权利要求1所述的一种宠物自助共享烘干设备，其特征在于：所述烘干室(1)的顶部设置有无线通讯天线(18)，所述无线通讯天线(18)与所述无线通讯模块(15)相连。

9.根据权利要求1所述的一种宠物自助共享烘干设备，其特征在于：所述付款机构(16)包括二维码屏幕、纸币投放口和硬币投放口。

10.根据权利要求1所述的一种宠物自助共享烘干设备，其特征在于：所述烘干底盘(11)的顶部设置有钢制宠物笼(19)，所述钢制宠物笼(19)底部通过手拧螺栓与所述烘干底盘(11)可拆卸安装。

技术总结
本实用新型公开了自助共享洗澡设备技术领域的一种宠物自助共享烘干设备，包括自上而下设置的烘干室、管路室和控制室，烘干室的前侧设置有烘干室门和智能锁具，烘干室的内腔顶部设置有烘干顶罩，烘干室的内腔后侧壁安装有照明灯，烘干室的内腔左侧壁固设有约束装置，烘干室的内腔右侧壁设置有烘干手持罩和控制开关，烘干室的内腔底部中心处设置有烘干底盘和空心转轴；控制室内腔通过隔板左右分隔为两个独立腔室，左侧独立腔室中安装有烘干热风机，右侧独立腔室中安装有中控主板和无线通讯模块，控制室的前侧柜门上安装有付款机构，本实用新型提供了一种宠物自助共享烘干设备。

技术研发人员：林明宏
受保护的技术使用者：林明宏
技术研发日：2019.06.18
技术公布日：2020.03.20
