宠物梳子的梳体及宠物梳子的制作方法
本发明涉及一种宠物美容工具,尤其涉及一种从宠物的皮毛上去除松散或打结毛的宠物梳子。
背景技术:
随着生活水平的提高,人们对宠物的需求逐渐增加,宠物已经成为我们生活中的一部分。
宠物的皮毛上会产生脱落于皮肤的毛,即没有附着在皮肤上的毛,现在市面上有专门为宠物清理脱落毛或整齐梳理毛的美容工具,该美容工具的头部上有一个刮毛梳子,梳子上布置有一排梳齿。然而宠物的毛发经常会出现打结现象,上述传统的宠物梳子在梳理宠物毛发时会被打结的毛发所卡住。
为了解决上述这个技术问题,美国专利号为US7077076B2的专利文件公开了宠物美容工具,其公开了一种包括带刀刃的梳子,梳子的前端是梳齿,梳齿的根部具有用于割裂打结毛发的刀刃,在给宠物梳毛的时候,该刀刃可切断打结的毛发,从而可以用梳齿对宠物毛进行梳理。
上述梳子的刀刃是设于梳齿的根部,梳子在给宠物梳理毛发时存在如下问题:1、梳齿根部的刀刃可能会碰不到需要被切断的打结毛发,或者因为已有断毛发卡在梳齿的根部,所导致的无法切断打结毛发。2、不可避免地会切断未打结的毛发。
有鉴于此,本领域技术人员有必要开发一种能克服上述技术问题的宠物梳子的梳体。
技术实现要素:
本发明所要解决的技术问题是提供一种能更容易切断打结毛发的宠物梳子的梳体,进一步地提供一种装有该梳体的宠物梳子。
本发明解决上述技术问题所采用的技术方案为:宠物梳子的梳体,包括板状基部和板状基部前端的一排金属材质的条状梳齿,其特征在于每个条状梳齿的背面上设有朝向与梳子在梳理毛发时的移动方向一致的切割刀刃。
本发明进一步的优选方案为:所述的切割刀刃为直线型切割刀刃。
本发明进一步的优选方案为:条状梳齿上朝向与梳子在梳理毛发时的移动方向一致的背面上设有至少一个缺口,所述的切割刀刃设于所述的缺口边缘。
本发明进一步的优选方案为:所述的缺口为弧形缺口。
本发明进一步的优选方案为:所述的弧形缺口的底面为一个向梳齿的一侧部倾斜的曲面,且该曲面与条状梳齿的其中一个侧面形成的棱为切割刀刃,该曲面与条状梳齿的侧面所成的角度为15-85度之间。
本发明进一步的优选方案为:所述的板状基部为金属材质,所述的基部与条状梳齿一体成型。
本发明进一步的优选方案为:所述的板状基部为塑料材质,所述的每个条状梳齿的后端具有装配部,所述的条状梳齿的装配部各自独立地装配并固定到塑料材质的基部中。
本发明进一步的优选方案为:所述的切割刀刃的延伸方向与条状梳齿的长度方向一致。
本发明进一步的优选方案为:所述的条状梳齿还包括朝向与梳子在梳理毛发时的移动方向相反的正面,所述的正面前端具有第一倾斜面使梳齿的前端呈梭型。
本发明进一步的优选方案为:所述的切割刀刃的前端具有第二倾斜面。
本发明进一步的优选方案为:宠物梳子,包括安装头部和手柄组件,所述的安装头部与所述的手柄组件相连接,梳体装入到安装头部内,板状基部的背面朝向与梳子梳理毛发时的移动方向一致,其特征在于所述的梳体包括板状基部和板状基部前端的一排金属材质的条状梳齿,其特征在于每个条状梳齿的背面上设有朝向与梳子在梳理毛发时的移动方向一致的切割刀刃。
与现有技术相比,本发明的优点是每个条状梳齿上设有朝向与梳子在梳理毛发时的移动方向一致的切割刀刃,梳子在对宠物梳理毛发时,遇到相互打结的毛发时,由于切割刀刃与梳子的移动方向一致,使得切割刀刃能直接作用在打结的毛发上,由于刀刃垂直作用在毛发上,且施加了手部拉扯的作用力,刀刃就可以顺利地将打结毛发切断。上述刀刃的结构和朝向不会因为有较多打结毛发而出现刀刃无法应付的局面。对于未打结的毛发,梳齿可以进行梳理,该刀刃结构可尽量避免未打结的毛发被切断。
附图说明

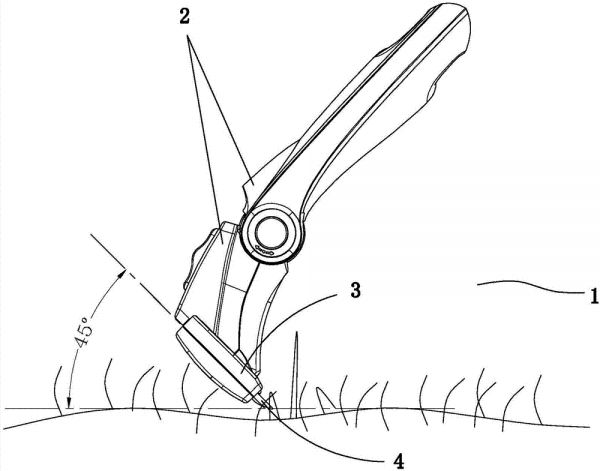

图1为宠物梳子对宠物的毛发进行梳理时的示意图;
图2为宠物梳子的立体图;
图3为宠物梳子的主视图;
图4为宠物梳子的仰视图;
图5为宠物梳子的右视图;
图6为宠物梳子的左视图;
图7为宠物梳子的后视图;
图8为实施例一中梳体的结构示意图一;
图9为实施例一中梳体的结构示意图二;
图10为实施例二中梳体的结构示意图一;
图11为实施例二中梳体的结构示意图二;
图12为实施例二中梳体的结构示意图三;
图13为实施例一中梳体的主视图;
图14为实施例一中梳体的后视图;
图15为图13中A处的放大图;
图16为图14中B处的放大图;
图17为实施例一中梳体侧视图一;
图18为实施例二中梳体侧视图一;
图19为图18中C处放大图;
图20为实施例二中梳体的侧视图二;
图21为实施例一中梳体的侧视图二;
图22为图21中D处放大图。
图23为图21中的A-A方向剖视图。
具体实施方式
以下结合附图实施例对本发明作进一步详细描述。
如图1所示,宠物梳子是一种宠物毛发美容工具,可用于对宠物的毛发进行梳理、对打结的宠物毛发进行割断,或对过于浓密的宠物毛发进行打薄处理。
如图1至图7所示,宠物梳子1也叫宠物刮毛工具,其包括手柄组件2、安装头部 3和梳体4,手柄组件2与安装头部3相连接,梳体4被装配到安装头部3中,梳体4 的基本结构包括板状基部41和分布在板状基部41上的一列梳齿42,两个梳齿42之间有一定间隙,这与传统的家用梳子的梳齿一样。背景技术中的梳体在梳齿的根部设有刀刃,这一方面能避免刀刃外露造成手部被割伤,同时能用于切断宠物毛发,用于对宠物毛发的打薄处理。但是宠物毛发经常打结,且打结的数量很多,该种刀刃结构的位置以及朝向都难以应对打结毛发,在对宠物梳理毛发时,会产生拉扯力过大造成宠物的疼痛感觉,同时也不能很好地梳理毛发。
本发明主要是解决宠物因毛发打结而无法梳理的情况,其他部分与现有技术相比基本不变,对刀刃的分布位置和朝向做出改变,下面具体来描述本发明的特点。
实施例一:如图1至图7所示,宠物梳子1,包括安装头部3和手柄组件2,安装头部3与手柄组件2相连接,梳体4装入到安装头部3内,板状基部41的背面朝向与梳子梳理毛发时的移动方向一致,如图8和图9所示,梳体4包括板状基部41和板状基部41前端的一排金属材质的条状梳齿42,每个条状梳齿42上设有朝向与梳子在梳理毛发时的移动方向一致的切割刀刃421,对宠物梳理毛发时,梳子的移动方向与刀刃朝向一致,即可方便地切断打结的毛发,打结毛发就是两根以上的毛发相连,刀刃垂直于毛发的相连部,再施加一定的作用力,即可将毛发相连部切断,同时可在一定程度上避免切断未打结的毛发。
如图9、图17、图21和图22所示,条状梳齿42上朝向与梳子在梳理毛发时的移动方向一致的背面上设有一个或两个弧形缺口43,切割刀刃421设于弧形缺口43边缘。如图21和图22所示,弧形缺口43的宽度f为2.3毫米,最大深度e是0.6毫米。毛发的打结端会落入到弧形缺口43内,弧形缺口3上的刀刃会将毛发切断,同时弧形缺口43内的刀刃部位可以避免使用者的手部被割伤。
如图9和图16所示,弧形缺口43的底面为一个向梳齿的一侧部倾斜的曲面,基于加工方便的考虑,该曲面呈一定规律变化,且该曲面与条状梳齿42的其中一个侧面424 形成的棱为切割刀刃421,该曲面与条状梳齿42的侧面424所成的角度a为15-85度之间,切割刀刃421越尖锐,反之,切割刀刃421越钝。对图21进行A-A方向的剖视,能得到如图23中的角度a。切割刀刃421的尖锐程度可以根据金属材料以及工艺、梳理宠物的毛发粗细等来综合选择,过尖锐(锋利)的刀刃由于长时间使用容易磨损或变钝。
如图8、图9、图13和图14所示,板状基部41为金属材质,基部与条状梳齿42 一体成型,梳体在整体上有金属材料一体加工而成。最好采用硬度较高的不锈钢材料,刀刃部能长时间保持锋利。
如图17所示,条状梳齿42还包括朝向与梳子在梳理毛发时的移动方向相反的正面,正面前端具有第一倾斜面422使梳齿的前端呈梭型。梳齿的前端呈梭型状,便于梳齿切入至毛发间而摩擦力相对较小。如图17所示,第一倾斜面422与梳齿的背面形成一个角度a,a大致为20度至35度之间。
如图13至图16所示,单个梳齿的厚度m在0.3-1毫米之间,两个梳齿间的间距n 为1毫米-2毫米之间,梳齿的长度b一般控制在6-20毫米之间,上述之间的数值根据宠物毛发的粗细等,可以在允许的范围内调整。
实施例二:如图10和图11所示,其他部分与实施例基本相同,就是切割刀刃421 的形状不同,本实施例二的切割刀刃421为直线型切割刀刃,该直线型刀刃位于梳体的背面,即朝向与梳子梳理毛发时的运动方向一致。
如图10所示,该直线型切割刀刃为两个对称的倾斜面的中间棱,两个斜面之间的夹角越小,切割刀刃421越锋利,反之,切割刀刃421越钝。
如图11、图12和图20所示,板状基部41为塑料材质,每个条状梳齿42的后端具有装配部44,条状梳齿42的装配部44各自独立地装配并固定到塑料材质的基部中。塑料材质的板状基部41可以使塑料一体成型,然后通过挤压的方式将每个条状梳齿42插入并固定在板状基部41内,板状基部41也可以是可拆卸式的两个部分,条状梳齿42 的装配部44装入后,再将两个部分合拢固定。
切割刀刃421的长度延伸方向与条状梳齿42的长度方向一致,即为直线型刀刃,可以切断打结比较严重的毛发。
如图18和图19所示,切割刀刃421的前端具有第二倾斜面423,使梳齿的前端呈梭型,第二倾斜面423与梳齿的背面呈角度β,β在5度到10度之间,第二倾斜面423 为钝面,宠物的皮肤或使用者的手部免受割伤。
以上对本发明所提供的宠物梳子的梳体及宠物梳子进行了详细介绍,本文中应用了具体个例对本发明的原理及实施方式进行了阐述,以上实施例的说明只是用于帮助理解本发明及核心思想。应当指出,对于本技术领域的普通技术人员来说,在不脱离本发明原理的前提下,还可以对本发明进行若干改进和修饰,这些改进和修饰也落入本发明权利要求的保护范围内。
技术特征:
1.宠物梳子的梳体,包括板状基部和板状基部前端的一排金属材质的条状梳齿,其特征在于每个条状梳齿的背面上设有朝向与梳子在梳理毛发时的移动方向一致的切割刀刃。
2.根据权利要求1所述的宠物梳子的梳体,其特征在于所述的切割刀刃为直线型切割刀刃。
3.根据权利要求1所述的宠物梳子的梳体,其特征在于条状梳齿上朝向与梳子在梳理毛发时的移动方向一致的背面上设有至少一个缺口,所述的切割刀刃设于所述的缺口边缘。
4.根据权利要求3所述的宠物梳子的梳体,其特征在于所述的缺口为弧形缺口。
5.根据权利要求4所述的宠物梳子的梳体,其特征在于所述的弧形缺口的底面为一个向梳齿的一侧部倾斜的曲面,且该曲面与条状梳齿的其中一个侧面形成的棱为切割刀刃,该曲面与条状梳齿的侧面所成的角度为15-85度之间。
6.根据权利要求1所述的宠物梳子的梳体,其特征在于所述的板状基部为金属材质,所述的基部与条状梳齿一体成型。
7.根据权利要求1所述的宠物梳子的梳体,其特征在于所述的板状基部为塑料材质,所述的每个条状梳齿的后端具有装配部,所述的条状梳齿的装配部各自独立地装配并固定到塑料材质的基部中。
8.根据权利要求1所述的宠物梳子的梳体,其特征在于所述的切割刀刃长度的延伸方向与条状梳齿的长度方向一致。
9.根据权利要求1所述的宠物梳子的梳体,其特征在于所述的条状梳齿还包括朝向与梳子在梳理毛发时的移动方向相反的正面,所述的正面前端具有第一倾斜面使梳齿的前端呈梭型。
10.根据权利要求2所述的宠物梳子的梳体,其特征在于所述的切割刀刃的前端具有第二倾斜面。
11.宠物梳子,包括安装头部和手柄组件,所述的安装头部与所述的手柄组件相连接,梳体装入到安装头部内,板状基部的背面朝向与梳子梳理毛发时的移动方向一致,其特征在于所述的梳体包括板状基部和板状基部前端的一排金属材质的条状梳齿,每个条状梳齿的背面上设有朝向与梳子在梳理毛发时的移动方向一致的切割刀刃。
技术总结
本实用新型公开了一种宠物梳子和宠物梳子的梳体,包括安装头部和手柄组件,安装头部与所述的手柄组件相连接,梳体装入到安装头部内,板状基部的背面朝向与梳子梳理毛发时的移动方向一致,梳体包括板状基部和板状基部前端的一排金属材质的条状梳齿,每个条状梳齿上设有朝向与梳子在梳理毛发时的移动方向一致的切割刀刃,优点是切割刀刃能直接作用在打结的毛发上,由于刀刃垂直作用在毛发上,且施加了手部拉扯的作用力,刀刃就可以顺利地将打结毛发切断。上述刀刃的结构和朝向不会因为有较多打结毛发而出现刀刃无法应付的局面。对于未打结的毛发,梳齿可以进行梳理,该刀刃结构可尽量避免未打结的毛发被切断。
技术研发人员:张金春;翟欣
受保护的技术使用者:宁波宏都模塑有限公司
技术研发日:2018.03.26
技术公布日:2018.12.04
