一种宠物安全座椅的制作方法

背景技术：
自行车的座椅、前叉把手和两脚膝盖之间有一个空间,若能让狗坐在那里和骑者一齐共行,就像主人怀抱着呵护着爱犬一起共游,会是挺和谐快乐的;但为了安全,如何让狗儿只能坐着或卧着,不能四脚站立造成重心太高,一有剎车容易冲出前叉掉落在地,或是一遭惊吓往后一蹬也会有事,如何解决这个问题和需求便是本发明的目的。

技术实现要素：
于是,本发明公开了一种宠物安全座椅,旨在让狗能够自由的或坐或卧安稳的留在座位中,紧急剎车时有安全带拉住颈圈防止摔落到座椅外头,又当狗儿受到惊吓向后退缩时,有个软性遮栏防止狗向后过度蹦跳而发生危险。

本发明一种宠物安全座椅是通过下述技术予与实现;

它包括:a,一个宠物座椅,它包括一个座椅底部,它的上面容许宠物或坐或站立其上,座椅底部下面部份是固定面用以固定整个宠物座椅用,所述座椅四周设有座椅边框用以防止宠物脚部滑落在外,所述宠物座椅处于自行车座椅和自行车把手之间被适当的固定着;b,一个左颈圈扣环,一个右颈圈扣环,两者各自的一端扣接到宠物的颈圈上;c,一个左安全带组:它包括一个左限制带,它的下端系紧固定在宠物座椅上,另一端系紧固定在左连接扣环上;宠物座椅还包括一个左拉紧带,其下端系紧固定在宠物座椅上,另一端系紧固定在左连接扣环上;d,一个右安全带组:它包括一个右限制带,它的下端系紧固定在宠物座椅上,另一端系紧固定在右连接扣环上;它还包括一个右拉紧带,其下端系紧固定在宠物座椅上,另一端系紧固定在右连接扣环上;以上所述一种宠物安全座椅的特征在于:提供一个空间让宠物可以坐在其中并有一个限定的活动余地,再利用上述两个左右安全带组各自的左右连接扣环扣到宠物颈圈上对应的左右颈圈扣环,在左右安全带组的长度限制范园内,让宠物能够自由安稳的留在座位中,当紧急剎车时,利用左右安全带组的长度限制拉住颈圈防止宠物过冲摔落到座椅外。

还有,根据上述一种宠物安全座椅,其特征是其中包括:一个左安全三角巾和一个右安全三角巾,所述两个左右三角巾是用来替换和行使上述两个左右安全带组的功能用的。

还有,根据上述的一种宠物安全座椅,其特征是其中包括:一个上安全背罩,它的左右两个边和上述左右安全三角巾后上边连接在一起,其特征在提供一个遮拦护背防止宠物后脚站立及过度后蹦,防止受到惊吓的宠物向后过度蹦跳而发生危险。

为方便阅读看图,下面是一个:图号说明对照表

1宠物座椅

2座椅底部

3座椅边框

4自行车座椅4-1宠物座椅支架

5自行车把手4-2自行车车架

6左安全带组7右安全带组

6‐1左限制带7‐1右限制带

6‐2左连接扣环7‐2右连接扣环

6‐3左拉紧带7-3右拉紧带

6-4左颈圈扣环7-4右颈圈扣环

8‐1左三角巾9-1右三角巾

8-2左三角巾固定部9‐2右三角巾固定部

8-3左三角巾后上边9-3右三角巾后上边

10上安全背罩

10-1左拉链11-1右拉链

10-2网绳部

11狗

12颈圈。

附图说明

图1宠物座椅透视图。

图2宠物座椅的狗坐姿左侧视图。

图3宠物座椅的狗卧姿左侧视图。

图4宠物座椅的安全三角巾功能示意图。

图5宠物座椅的上安全背罩功能示意图。

具体实施方式下面结合附图对本发明作进一步描述:

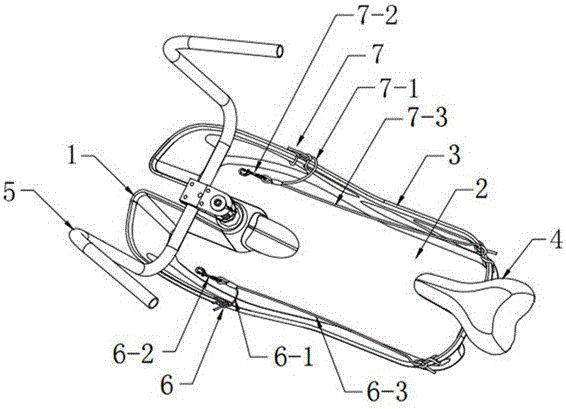

图1是一个宠物座椅透视图,宠物座椅1被设置在自行车座椅4和自行车把手5之间的下方,它有一个让宠物乘坐的座椅底部2,座椅4的四周设有座椅边框3,用以防止宠物脚部滑落在外,6是一个左安全带组,它包括一个左限制带6-1,该限制带的另一端系紧固定在左连接扣环6-2上,左安全带组还包括一个左拉紧带6-3,其下端系紧固定在宠物座椅上,另一端系紧固定在左连接扣环6-2上,7是一个右安全带组,它包括一个右限制带7-1,其下端系紧固定在宠物座椅上,另一端系紧固定在右连接扣环7-2上,右安全带组还包括一个右拉紧带7-3,其下端系紧固定在宠物座椅上,另一端系紧固定在右连接扣环7-2上。

图2是宠物座椅的狗坐姿左侧视图,11是狗,它坐在宠物座椅底部2‐1的上面,颈圈12是狗的一般通用品,只要能套住狗颈项部舒适的拉住狗儿就行,颈圈12的左边设有一个左颈圈扣环6‐4用来连接左连接扣环6‐2,然后6‐2再连接在宠物座椅1上的左拉紧带6‐3,利用调整6‐3的长度可限制狗11向前冲的距离,用以防止狗儿掉到自行车把手5的外面去,6‐1是左限制带,它的一端系在宠物座椅1,另一端紧固在左连接扣环上,藉助调整6‐1的长度可限制狗的站立高度,防止狗儿乱跳,也可辅助6-3牢固的在紧急剎车时拉住狗11,图2的另一侧设有如图1所示的右安全带组7,用以执行和上述6左安全带组一样的功能,达到左右平衡拉紧功能,4‐1是宠物座椅支架(它不含盖在申请案权利范围内,不多详述),它固定在自行车车架4‐2上,并具有一个支撑部和2‐2座椅下部对应连接,起到固定支撑整个宠物座椅1的作用。上述6、7左右安全带组的功能以习用的双股式系狗绳也可以权充替代,就把系在狗颈圈上双股式系狗绳分别系扣在宠物座椅适当位置,对一些腿短重心较低的狗也足以防止它向前过冲发生意外,上述右右颈圈扣环分设在两侧,其目的在拉紧安全带组时受力最不影响狗的颈部,但对体形较小的狗,可以把左右连接扣环直接扣在习用设置在颈圈顶部的系狗绳扣环也行。

图3是宠物座椅的狗卧姿左侧视图,狗11卧在宠物座椅1里头,这时候左限制带6‐1和左拉紧带6‐3可以是放松的,因为狗本来警觉性反应性就高,加上扒卧时重心低不会有过冲的安全问题,放松活动限制让狗也舒服些。

图4是宠物座椅的安全三角巾功能示意图,图中所示的8‐1是左安全三角巾,可以用帆布做成也可以是其他网织软质的材料做成,,只要能等同于图2所示左安全带组的功能既可,左三角巾固定部8‐2被固定在座椅边框3上,6‐2是左连接扣环,从图4中看不到的对侧对比的设有一套右安全三角巾9‐1,用以执行图4所示左安全三角巾8‐1同样的机能达到左右平衡的目的。

图5是宠物座椅的上安全背罩功能示意图,10是上安全背罩,呈梯型或方型的软质材料所做成,可以加有通气作用的网绳部l0‐2,安全背罩10的两侧边各别的连接到上述的右安全三角巾上边(图5中没显示)和左安全三角巾后上边8-3,形成一个软性护栏,用来防止狗儿站立过高和往后蹦跳,10‐1是左拉链,是一种方便连接的方式,其他习用的快速、牢靠的扣紧连接方式也可采用。

在上述宠物座椅和座椅边框不必限定于一种固定形状,只要能配合自行车和骑者人体工学的原则,不妨碍骑者两膝划动的空间和自行车座椅及前叉的空间限制,依宠物体型习性适当变动其大小及形状都在本技术案的诉求范围,简单的加个罩子在座椅边框上,方便罩住鼠、鸡、虫鸟之类的小型宠物也是申请案的诉求项目之一。

技术特征：

技术总结
本发明公开了一种宠物安全座椅,可以设置在自行车的座椅、前叉把手和骑者两脚膝盖之中不妨碍骑行的空间里,提供一个环境让宠物狗坐在那里和骑者一齐共行,就像主人怀抱啊护着爱犬一起和谐快乐共游,在座椅上设有左右各一组安全带,可系扣到狗颈圈上,安全带长度可依宠物体型适度调整,让宠物可以自由的或坐或卧安稳舒适的留在座位中随车和主人遛跶,完全放松观景不必担心任何紧急剎车情况,因为设有安全带拉住颈圈不会使宠物摔落到座椅外头,又当狗儿受到惊吓向后退缩时,也因设有一个软性遮栏背罩护着宠物的后背,防止狗儿向后过度蹦跳而发生危险。

技术研发人员：张伏荣
受保护的技术使用者：扬顶（天津）科技有限公司
技术研发日：2018.03.14
技术公布日：2019.09.24
