一种动物或宠物打结剪毛器的制作方法

技术领域：

本实用新型涉及动物或宠物用品技术领域，特指一种动物或宠物打结剪毛器。

背景技术：
：

随着人们的生活水平的不断提高，人们对于精神方面的追求也越来越高，许多家庭开始养宠物，对于宠物的生活方面的要求也越来越高。

饲养宠物已经不单单是将宠物喂饱这么简单，人们更多的是将宠物当成生活伙伴，甚至家人一样照顾，宠物的健康成长和美观的外形是宠物主人现在关注的焦点。宠物中以带毛类动物较多，如狗、猫和兔子等，其中狗的美容造型需求最大，对于宠物主人来说，每日给狗或猫梳毛造型成了生活乐趣。

然而目前市场上出现的宠物梳功能单一，仅具有梳顺毛发的作用，然而，当前在梳理毛发时碰到毛发打结，只能在打结处大力拉扯将毛发在打结处扯断或扯开，在拉扯过程中往往伴随着疼痛和不适，会伤到动物的皮肤，且处理时间长，效率也比较低，对宠物主人造成较大的困扰。

有鉴于此，本发明人提出以下技术方案。

技术实现要素：
：

本实用新型的目的在于克服现有技术的不足，提供一种动物或宠物打结剪毛器。

为了解决上述技术问题，本实用新型采用了下述技术方案：该动物或宠物打结剪毛器包括：主壳身以及至少一个设置于该主壳身上的梳齿，其特征在于：所述主壳身内设置有与梳齿适配的电动打结剪毛装置和用于控制电动打结剪毛装置工作的pcb板及用于供电的电池，该电动打结剪毛装置包括有设置于该主壳身内中并可旋转的刀轴、至少一片设置于该刀轴上的梳刀片以及用于驱动该刀轴旋转的马达组件，该马达组件与pcb板电性连接，该梳齿两侧与主壳身两侧均形成有间隔，所述梳刀片局部伸出于该主壳身外，并置于该间隔中。

进一步而言，上述技术方案中，所述梳齿与梳刀片位于同一个纵向平面。

进一步而言，上述技术方案中，所述刀轴两端分别设置有第一轴承和第二轴承，且该刀轴通过第一轴承和第二轴承安装于该主壳身中。

进一步而言，上述技术方案中，所述梳刀片呈圆形或菱形或星形或齿轮形。

进一步而言，上述技术方案中，所述梳齿呈一字形，且该梳齿下端面设置成向下凸出的圆弧面，该梳齿两端向外凸伸，并置于该主壳身两侧下端，并与主壳身两侧均形成有所述的间隔。

进一步而言，上述技术方案中，所述梳齿内设置有刀槽，该刀槽连通所述的间隔中，所述梳刀片下端置于该刀槽内，该梳刀片侧边置于所述的间隔中。

进一步而言，上述技术方案中，所述马达组件包括有固定于该主壳身中的马达以及安装于该马达的转轴上的联轴器，该联轴器与所述刀轴连接并连动。

进一步而言，上述技术方案中，所述pcb板上设置有开关，所述主壳身上设置有用于驱使该开关工作的按钮。

进一步而言，上述技术方案中，所述主壳身后端具有供人手握持的手柄部，且该手柄部后端设置有充电接口，该充电接口连接所述pcb板。

进一步而言，上述技术方案中，所述主壳身包括有通过上下卡合在一起的底壳和上壳，该底壳和上壳后端通过尾盖螺旋锁固在一起，该底壳和上壳前端通过前盖螺旋锁固在一起。

采用上述技术方案后，本实用新型与现有技术相比较具有如下有益效果：本实用新型于主壳身内设置有与梳齿适配的电动打结剪毛装置，该电动打结剪毛装置工作时，由该马达组件驱使刀轴旋转，以此带动该刀轴上的梳刀片旋转，以此实现剪切动作，以致在梳齿梳毛发时，该梳刀片旋转以剪切打结的毛发，以致使本实用新型一方面可以梳理毛发，且在梳理毛发的同时又可以把打结的毛发剪去，使用起来极为方便。本实用新型在使用时，手持主壳身并通过梳齿梳理动物或宠物身上的毛发，当梳齿梳到打结的毛发时候，打结的毛发会挂在梳齿上，此时，与梳齿适配的梳刀片由马达组件配合刀轴旋转而转动，该梳刀片则可以剪断打结的毛发，以致梳齿能够继续梳理毛发，操作简便，使用安全可靠，且效率极高，使用起来极为方便，还可避免出现梳齿碰到毛发打结时，只能在打结处大力拉扯将毛发在打结处扯断或扯开，在拉扯过程中往往伴随着疼痛和不适，会伤到动物的皮肤的现象，令本实用新型具有极强的市场竞争力。

附图说明：

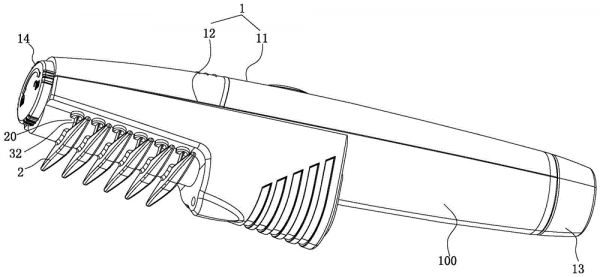

图1是本实用新型的立体图；

图2是本实用新型的主视图；

图3是本实用新型的剖视图；

图4是本实用新型另一视角的剖视图。

具体实施方式：

下面结合具体实施例和附图对本实用新型进一步说明。

见图1-4所示，为一种动物或宠物打结剪毛器，其包括：主壳身1以及至少一个设置于该主壳身1上的梳齿2，所述主壳身1内设置有与梳齿2适配的电动打结剪毛装置3和用于控制电动打结剪毛装置3工作的pcb板4及用于供电的电池5，该电动打结剪毛装置3包括有设置于该主壳身1内中并可旋转的刀轴31、至少一片设置于该刀轴31上的梳刀片32以及用于驱动该刀轴31旋转的马达组件33，该马达组件33与pcb板4电性连接，该梳齿2两侧与主壳身1两侧均形成有间隔20，所述梳刀片32局部伸出于该主壳身1外，并置于该间隔20中。本实用新型于主壳身1内设置有与梳齿2适配的电动打结剪毛装置3，该电动打结剪毛装置3工作时，由该马达组件33驱使刀轴31旋转，以此带动该刀轴31上的梳刀片32旋转，以此实现剪切动作，以致在梳齿2梳毛发时，该梳刀片32旋转以剪切打结的毛发，以致使本实用新型一方面可以梳理毛发，且在梳理毛发的同时又可以把打结的毛发剪去，使用起来极为方便。本实用新型在使用时，手持主壳身1并通过梳齿2梳理动物或宠物身上的毛发，当梳齿2梳到打结的毛发时候，打结的毛发会挂在梳齿2上，此时，与梳齿2适配的梳刀片32由马达组件33配合刀轴31旋转而转动，该梳刀片32则可以剪断打结的毛发，以致梳齿2能够继续梳理毛发，操作简便，使用安全可靠，且效率极高，使用起来极为方便，还可避免出现梳齿2碰到毛发打结时，只能在打结处大力拉扯将毛发在打结处扯断或扯开，在拉扯过程中往往伴随着疼痛和不适，会伤到动物的皮肤的现象，令本实用新型具有极强的市场竞争力。

所述刀轴31两端分别设置有第一轴承311和第二轴承312，且该刀轴31通过第一轴承311和第二轴承312安装于该主壳身1中，以此保证刀轴31旋转更加稳定，运行更加顺畅，可有效减小电动打结剪毛装置3工作时产生的震动，还可降低电动打结剪毛装置3工作时产生噪声。

所述梳齿2与梳刀片32位于同一个纵向平面，以此更好的在梳齿2梳理毛发的时候通过梳刀片32剪切遇到的打结毛发，即当梳齿2遇到打结的毛发时，梳刀片32能够马上剪断打结的毛发，以致使梳齿2能够更加顺畅的梳理毛发，使用起来极为方便。

所述梳刀片32呈圆形，其旋转时实现滚切，剪切打结毛发的效果更佳。所述梳齿2呈一字形，且该梳齿2下端面设置成向下凸出的圆弧面，该梳齿2两端向外凸伸，并置于该主壳身1两侧下端，并与主壳身1两侧均形成有所述的间隔20，以此更好的剪切在梳齿2梳理毛发时遇到的打结毛发。

所述梳齿2内设置有刀槽21，该刀槽21连通所述的间隔20中，所述梳刀片32下端置于该刀槽21内，该梳刀片32侧边置于所述的间隔20中，使梳齿2与梳刀片32位于同一个纵向平面，以此更好的在梳齿2梳理毛发的时候通过梳刀片32剪切遇到的打结毛发，即当梳齿2遇到打结的毛发时，梳刀片32能够马上剪断打结的毛发，以致使梳齿2能够更加顺畅的梳理毛发，使用起来极为方便。

所述马达组件33包括有固定于该主壳身1中的马达331以及安装于该马达331的转轴上的联轴器332，该联轴器332与所述刀轴31连接并连动，该联轴器332连接于该转轴与刀轴31之间，以此保证马达331能够稳定驱动该刀轴31旋转。

所述pcb板4上设置有开关41，所述主壳身1上设置有用于驱使该开关41工作的按钮10，在使用时，可直接按下该按钮10，以驱使该开关41打开，以此驱使电动打结剪毛装置工作。

所述主壳身1后端具有供人手握持的手柄部100，且该手柄部100后端设置有充电接口101，该充电接口101连接所述pcb板4，以此实现对电池进行充电，无需更换电池，使用起来极为方便。

所述主壳身1包括有通过上下卡合在一起的底壳11和上壳12，该底壳11和上壳12后端通过尾盖13螺旋锁固在一起，该底壳11和上壳12前端通过前盖14螺旋锁固在一起，在需要拆卸维修时，可以直接将尾盖13及前盖14螺旋拆卸，即可实现将底壳11和上壳12拆装，操作简便。

综上所述，本实用新型于主壳身1内设置有与梳齿2适配的电动打结剪毛装置3，该电动打结剪毛装置3工作时，由该马达组件33驱使刀轴31旋转，以此带动该刀轴31上的梳刀片32旋转，以此实现剪切动作，以致在梳齿2梳毛发时，该梳刀片32旋转以剪切打结的毛发，以致使本实用新型一方面可以梳理毛发，且在梳理毛发的同时又可以把打结的毛发剪去，使用起来极为方便。本实用新型在使用时，手持主壳身1并通过梳齿2梳理动物或宠物身上的毛发，当梳齿2梳到打结的毛发时候，打结的毛发会挂在梳齿2上，此时，与梳齿2适配的梳刀片32由马达组件33配合刀轴31旋转而转动，该梳刀片32则可以剪断打结的毛发，以致梳齿2能够继续梳理毛发，操作简便，使用安全可靠，且效率极高，使用起来极为方便，还可避免出现梳齿2碰到毛发打结时，只能在打结处大力拉扯将毛发在打结处扯断或扯开，在拉扯过程中往往伴随着疼痛和不适，会伤到动物的皮肤的现象，令本实用新型具有极强的市场竞争力。

当然，以上所述仅为本实用新型的具体实施例而已，并非来限制本实用新型实施范围，凡依本实用新型申请专利范围所述构造、特征及原理所做的等效变化或修饰，均应包括于本实用新型申请专利范围内。

技术特征：

1.一种动物或宠物打结剪毛器，其包括：主壳身(1)以及至少一个设置于该主壳身(1)上的梳齿(2)，其特征在于：所述主壳身(1)内设置有与梳齿(2)适配的电动打结剪毛装置(3)和用于控制电动打结剪毛装置(3)工作的pcb板(4)及用于供电的电池(5)，该电动打结剪毛装置(3)包括有设置于该主壳身(1)内中并可旋转的刀轴(31)、至少一片设置于该刀轴(31)上的梳刀片(32)以及用于驱动该刀轴(31)旋转的马达组件(33)，该马达组件(33)与pcb板(4)电性连接，该梳齿(2)两侧与主壳身(1)两侧均形成有间隔(20)，所述梳刀片(32)局部伸出于该主壳身(1)外，并置于该间隔(20)中。

2.根据权利要求1所述的一种动物或宠物打结剪毛器，其特征在于：所述梳齿(2)与梳刀片(32)位于同一个纵向平面。

3.根据权利要求1所述的一种动物或宠物打结剪毛器，其特征在于：所述刀轴(31)两端分别设置有第一轴承(311)和第二轴承(312)，且该刀轴(31)通过第一轴承(311)和第二轴承(312)安装于该主壳身(1)中。

4.根据权利要求1所述的一种动物或宠物打结剪毛器，其特征在于：所述梳刀片(32)呈圆形或菱形或星形或齿轮形。

5.根据权利要求2所述的一种动物或宠物打结剪毛器，其特征在于：所述梳齿(2)呈一字形，且该梳齿(2)下端面设置成向下凸出的圆弧面，该梳齿(2)两端向外凸伸，并置于该主壳身(1)两侧下端，并与主壳身(1)两侧均形成有所述的间隔(20)。

6.根据权利要求5所述的一种动物或宠物打结剪毛器，其特征在于：所述梳齿(2)内设置有刀槽(21)，该刀槽(21)连通所述的间隔(20)中，所述梳刀片(32)下端置于该刀槽(21)内，该梳刀片(32)侧边置于所述的间隔(20)中。

7.根据权利要求1-6任意一项所述的一种动物或宠物打结剪毛器，其特征在于：所述马达组件(33)包括有固定于该主壳身(1)中的马达(331)以及安装于该马达(331)的转轴上的联轴器(332)，该联轴器(332)与所述刀轴(31)连接并连动。

8.根据权利要求7所述的一种动物或宠物打结剪毛器，其特征在于：所述pcb板(4)上设置有开关(41)，所述主壳身(1)上设置有用于驱使该开关(41)工作的按钮(10)。

9.根据权利要求7所述的一种动物或宠物打结剪毛器，其特征在于：所述主壳身(1)后端具有供人手握持的手柄部(100)，且该手柄部(100)后端设置有充电接口(101)，该充电接口(101)连接所述pcb板(4)。

10.根据权利要求7所述的一种动物或宠物打结剪毛器，其特征在于：所述主壳身(1)包括有通过上下卡合在一起的底壳(11)和上壳(12)，该底壳(11)和上壳(12)后端通过尾盖(13)螺旋锁固在一起，该底壳(11)和上壳(12)前端通过前盖(14)螺旋锁固在一起。

技术总结
本实用新型公开一种动物或宠物打结剪毛器，其包括：主壳身以及至少一个设置于该主壳身上的梳齿，所述主壳身内设有与梳齿适配的电动打结剪毛装置和用于控制电动打结剪毛装置工作的PCB板及用于供电的电池，该电动打结剪毛装置包括有设置于该主壳身内中并可旋转的刀轴、至少一片设置于该刀轴上的梳刀片以及用于驱动该刀轴旋转的马达组件，该马达组件与PCB板电性连接，该梳齿两侧与主壳身两侧均形成有间隔，所述梳刀片局部伸出于该主壳身外，并置于该间隔中。由于主壳身内设置有与梳齿适配的电动打结剪毛装置，以致使本实用新型一方面可以梳理毛发，且在梳理毛发的同时又可以把打结的毛发剪去，使用起来极为方便，令本实用新型具有极强的市场竞争力。

技术研发人员：项页;肖传舟
受保护的技术使用者：东莞市雅尚电器有限公司
技术研发日：2020.02.13
技术公布日：2020.11.24
