一种宠物狗后腿骨折应急包扎装置的制作方法

本发明涉及宠物骨折处理领域，具体为一种宠物狗后腿骨折应急包扎装置。

背景技术：

随着生活水平的逐渐升高，宠物狗进入了大多数家庭内，但大多数宠物狗比较活泼，但是在宠物狗随意奔跑的过程中很有可能会出现腿部骨折的情况，常规方法是宠物主人临时对宠物狗腿部进行固定包扎，然后将宠物带往宠物医院，但大多数宠物主人并不知道怎么对宠物狗腿部固定包扎，有可能会在包扎过程中使宠物狗受伤加重，不利于宠物狗的治疗，并且宠物受伤后需要宠物主人抱起才能移动，遇到某些大型宠物狗时，宠物主人并不能将其抱起，这就增加了宠物去宠物医院的难度，本发明阐述的一种宠物狗后腿骨折应急包扎装置，能够解决上述问题。

技术实现要素：

为解决上述问题，本例设计了一种宠物狗后腿骨折应急包扎装置，本例的一种宠物狗后腿骨折应急包扎装置，包括主体，所述主体内设置有左右贯通且开口朝上的固定腔，所述主体的上端面前侧设置有位于所述固定腔前侧且开口朝上的回收腔，所述主体的上端面后侧设置有位于所述固定腔后侧且开口朝上的限制腔，所述回收腔内设置有固定装置，所述固定腔的下端壁左侧设置有开口朝上的按摩腔，所述按摩腔的下端壁设置有开口朝上的按摩滑动腔，所述按摩腔内设置有抚摸装置，所述按摩腔的右侧设置有位于所述固定腔下端壁且开口朝上的旋转腔，所述旋转腔的下方设置有位于所述按摩滑动腔下方的皮带腔，所述主体的右侧部分前后对称固定设置有包扎块，所述包扎块内设置有开口朝向远离所述主体一侧的空腔，所述空腔的左端壁和右端壁左右对称设置有与所述空腔连通且开口朝前的夹紧腔，所述夹紧腔内设置有包扎装置，所述包扎装置包括滑动设置于所述夹紧腔内且前侧部分延伸至外界的夹紧板，所述夹紧板远离所述空腔的一侧端面与所述夹紧腔远离所述空腔的一侧端壁之间固定连接有夹紧弹簧，所述夹紧板的前侧端面固定连接有可拆卸更换的包扎板，所述空腔的上方设置有卷线腔，所述卷线腔的上方设置有位于所述皮带腔下方且位于所述包扎块内的连接腔，左侧的一个所述夹紧腔的左侧由上至下设置有两个开口朝前的拉伸腔，右侧的一个所述夹紧腔的右侧设置有两个开口朝前且分别与所述拉伸腔处于同一平面的插入腔，所述主体的下端面右侧设置有开口朝下的升降腔，所述升降腔内设置有行走装置。

可优选的，所述行走装置包括滑动设置于所述升降腔内且下侧延伸至所述主体下侧并与所述包扎块滑动连接的移动块，所述移动块的下端面前后两侧关于所述升降腔对称设置有开口朝下的车轮腔，所述升降腔的正下方设置有位于所述移动块内且位于前后对称的车轮腔中心部位的移动驱动腔，所述移动驱动腔的前端壁和后端壁之间转动设置有前后两侧分别延伸至所述车轮腔内的移动轴，所述移动轴上固定有位于所述车轮腔内的车轮，所述移动驱动腔的上端壁转动设置有连接筒，所述连接筒的下端面固定有下侧延伸至所述移动驱动腔内的移动驱动轴，所述移动驱动轴的下侧与所述移动轴之间通过一对锥齿轮副连接，所述皮带腔的下端壁右侧固定有与所述升降腔对齐且位于所述升降腔上方的主电机，所述主电机上动力连接有下侧延伸至所述升降腔内且上侧延伸至所述皮带腔内的电机轴，所述电机轴与所述主体转动连接没所述电机轴的下侧能够与所述连接筒花键连接，所述移动块的上端面与所述主体的下端面之间固定连接有压力弹簧。

可优选的，所述抚摸装置包括转动设置于所述按摩腔内的按摩连接块，所述按摩连接块的上侧延伸至所述固定腔内且固定有可跟随所述按摩连接块左右滑动的按摩片，所述按摩连接块的下侧部分延伸至所述按摩滑动腔内并固定有滑动设置于所述按摩滑动腔内的按摩齿条，所述按摩齿条内设置有开口朝下的按摩齿条腔，所述按摩滑动腔的下端壁转动设置有下侧延伸至所述皮带腔内且上侧延伸至所述按摩齿条腔内的按摩轴，所述按摩轴的上侧固定有能够分别与所述按摩齿条腔的前端壁和后端壁啮合的按摩扇形齿轮，所述旋转腔的下端壁转动设置有下侧延伸至所述皮带腔内的旋转轴，所述旋转轴的上侧固定有位于所述旋转腔内的圆柱形旋转块，所述旋转块的外侧端面等距圆周阵列固定设置有四个上侧部分延伸至所述固定腔内的旋转按摩块，所述旋转轴的下侧和所述按摩轴的下侧以及所述电机轴的上侧通过一组皮带轮连接。

可优选的，所述固定装置包括滑动设置于所述回收腔内的且能够与所述回收腔脱离连接并与所述限制腔滑动连接的固定卡块，所述固定卡块上设置有开口朝前的固定卡槽，所述回收腔的下侧设置有收紧腔，所述收紧腔的左端壁和右端壁之间转动设置有收紧轴，所述收紧轴上固定设置有收紧轮，所述收紧轴与所述收紧腔的左端壁之间固定安装有涡卷弹簧，所述收紧轮上缠绕安装有固定带，所述固定带的另一端固定在所述固定卡块的下端面，所述限制腔的后端壁设置有开口朝前的复位腔，所述复位腔内滑动设置有部分延伸至所述限制腔内的限制卡块，所述限制卡块的后端面与所述复位腔的后端壁之间固定连接有复位弹簧，所述限制卡块的后端面固定有滑动设置于所述复位腔的后端壁且后侧延伸至外界的复位连接块，所述复位连接块的后侧固定有位于所述主体后侧的复位块。

可优选的，所述包扎装置包括转动设置于所述连接腔内的间歇块，所述间歇块内设置有开口朝上的间歇腔，所述间歇腔的下端壁转动设置有上侧穿过所述连接腔并延伸至所述皮带腔内的螺纹轴，所述螺纹轴与所述连接腔的上端壁转动连接，所述连接腔的上端壁固定有螺纹筒，所述螺纹筒内设置有开口朝下的螺纹腔，所述螺纹腔的内侧端壁上半部分螺纹连接有与所述螺纹轴花键连接的螺纹块，所述螺纹块与所述螺纹腔的内侧端壁下半部分转动连接，所述螺纹块的下侧部分延伸至所述间歇腔内且转动设置有与所述螺纹轴花键连接的间歇板，所述间歇腔的内侧端壁固定有卡块，所述间歇板的下端面与所述间歇腔的下端壁之间固定连接有间歇弹簧，所述间歇块的下端面固定有转动设置于所述连接腔下端壁且下侧延伸至所述卷线腔内的卷线轴，所述卷线轴的下侧固定有位于所述卷线腔内的卷线轮，所述卷线轮上缠绕安装有拉绳，所述拉绳的两端分别延伸至左右对称的所述夹紧腔内并与所述夹紧板远离所述空腔的一侧端面固定连接，所述螺纹轴的上侧与所述电机轴的上侧通过一组皮带轮连接。

可优选的，所述包扎装置还包括转动设置于所述拉伸腔上端壁和下端壁之间的拉伸轴，所述拉伸轴与所述拉伸腔的上端壁之间固定连接有包扎涡卷弹簧，所述拉伸轴上固定有拉伸轮，所述拉伸轮上缠绕安装有包扎带，所述包扎带的另一端延伸至外界且固定有位于所述包扎块远离所述机体一侧的插入块，所述插入块内设置有开口朝左的包扎卡槽，所述插入块能够与所述插入腔内侧端壁滑动连接，所述插入腔的右端壁设置有开口朝左的包扎复位腔，所述包扎复位腔内滑动设置有部分延伸至所述插入腔内的包扎限制块，所述包扎限制块的右端面与所述包扎复位腔的右端壁之间固定连接有包扎复位弹簧，所述包扎限制块的右端面固定有右侧滑动设置于所述包扎复位腔右端壁且右侧延伸外界的包扎连接块，所述包扎连接块的右侧固定有包扎复位块。

本发明的有益效果是：该发明能够在宠物腿部骨折后及时对骨折处进行固定包扎，宠物主人仅需将主体与宠物固定在一起即可，操作难度较低，并且能够不间断对宠物狗进行安抚，使宠物狗不再暴躁，防止宠物狗因过于暴躁二次受伤，同时该发明能够辅助宠物狗进行移动，解决了部分宠物狗体积过大，无法正常移动的问题。

附图说明

为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

下面结合附图和实施例对本发明进一步说明。

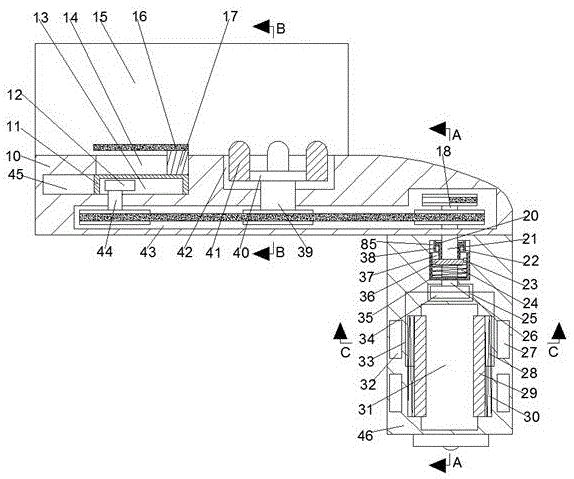

图1是本发明的一种宠物狗后腿骨折应急包扎装置整体结构示意图；

图2是图1中a-a方向的结构剖视图；

图3是图1中b-b方向的结构剖视图；

图4是图1中c-c方向的结构剖视图。

具体实施方式

下面结合图1-4对本发明进行详细说明，其中，为叙述方便，现对下文所说的方位规定如下：下文所说的上下左右前后方向与图1本身投影关系的上下左右前后方向一致。

本发明所述的一种宠物狗后腿骨折应急包扎装置，包括主体10，所述主体10内设置有左右贯通且开口朝上的固定腔15，所述主体10的上端面前侧设置有位于所述固定腔15前侧且开口朝上的回收腔65，所述主体10的上端面后侧设置有位于所述固定腔15后侧且开口朝上的限制腔68，所述回收腔65内设置有固定装置，所述固定腔15的下端壁左侧设置有开口朝上的按摩腔14，所述按摩腔14的下端壁设置有开口朝上的按摩滑动腔45，所述按摩腔14内设置有抚摸装置，所述按摩腔14的右侧设置有位于所述固定腔15下端壁且开口朝上的旋转腔42，所述旋转腔42的下方设置有位于所述按摩滑动腔45下方的皮带腔43，所述主体10的右侧部分前后对称固定设置有包扎块46，所述包扎块46内设置有开口朝向远离所述主体10一侧的空腔31，所述空腔31的左端壁和右端壁左右对称设置有与所述空腔31连通且开口朝前的夹紧腔30，所述夹紧腔30内设置有包扎装置，所述包扎装置包括滑动设置于所述夹紧腔30内且前侧部分延伸至外界的夹紧板29，所述夹紧板29远离所述空腔31的一侧端面与所述夹紧腔30远离所述空腔31的一侧端壁之间固定连接有夹紧弹簧28，所述夹紧板29的前侧端面固定连接有可拆卸更换的包扎板60，所述空腔31的上方设置有卷线腔25，所述卷线腔25的上方设置有位于所述皮带腔43下方且位于所述包扎块46内的连接腔85，左侧的一个所述夹紧腔30的左侧由上至下设置有两个开口朝前的拉伸腔32，右侧的一个所述夹紧腔30的右侧设置有两个开口朝前且分别与所述拉伸腔32处于同一平面的插入腔27，所述主体10的下端面右侧设置有开口朝下的升降腔51，所述升降腔51内设置有行走装置。

有益地，所述行走装置包括滑动设置于所述升降腔51内且下侧延伸至所述主体下侧并与所述包扎块46滑动连接的移动块54，所述移动块54的下端面前后两侧关于所述升降腔51对称设置有开口朝下的车轮腔57，所述升降腔51的正下方设置有位于所述移动块54内且位于前后对称的车轮腔57中心部位的移动驱动腔55，所述移动驱动腔55的前端壁和后端壁之间转动设置有前后两侧分别延伸至所述车轮腔57内的移动轴56，所述移动轴56上固定有位于所述车轮腔57内的车轮58，所述移动驱动腔55的上端壁转动设置有连接筒52，所述连接筒52的下端面固定有下侧延伸至所述移动驱动腔55内的移动驱动轴59，所述移动驱动轴59的下侧与所述移动轴56之间通过一对锥齿轮副连接，所述皮带腔43的下端壁右侧固定有与所述升降腔51对齐且位于所述升降腔51上方的主电机50，所述主电机50上动力连接有下侧延伸至所述升降腔51内且上侧延伸至所述皮带腔43内的电机轴18，所述电机轴18与所述主体10转动连接没所述电机轴18的下侧能够与所述连接筒52花键连接，所述移动块54的上端面与所述主体10的下端面之间固定连接有压力弹簧53。

有益地，所述抚摸装置包括转动设置于所述按摩腔14内的按摩连接块17，所述按摩连接块17的上侧延伸至所述固定腔15内且固定有可跟随所述按摩连接块17左右滑动的按摩片16，所述按摩连接块17的下侧部分延伸至所述按摩滑动腔45内并固定有滑动设置于所述按摩滑动腔45内的按摩齿条11，所述按摩齿条11内设置有开口朝下的按摩齿条腔13，所述按摩滑动腔45的下端壁转动设置有下侧延伸至所述皮带腔43内且上侧延伸至所述按摩齿条腔13内的按摩轴44，所述按摩轴44的上侧固定有能够分别与所述按摩齿条腔13的前端壁和后端壁啮合的按摩扇形齿轮12，所述旋转腔42的下端壁转动设置有下侧延伸至所述皮带腔43内的旋转轴39，所述旋转轴39的上侧固定有位于所述旋转腔42内的圆柱形旋转块40，所述旋转块40的外侧端面等距圆周阵列固定设置有四个上侧部分延伸至所述固定腔15内的旋转按摩块41，所述旋转轴39的下侧和所述按摩轴44的下侧以及所述电机轴18的上侧通过一组皮带轮连接。

有益地，所述固定装置包括滑动设置于所述回收腔65内的且能够与所述回收腔65脱离连接并与所述限制腔68滑动连接的固定卡块67，所述固定卡块67上设置有开口朝前的固定卡槽66，所述回收腔65的下侧设置有收紧腔61，所述收紧腔61的左端壁和右端壁之间转动设置有收紧轴62，所述收紧轴62上固定设置有收紧轮63，所述收紧轴62与所述收紧腔61的左端壁之间固定安装有涡卷弹簧，所述收紧轮63上缠绕安装有固定带64，所述固定带64的另一端固定在所述固定卡块67的下端面，所述限制腔68的后端壁设置有开口朝前的复位腔70，所述复位腔70内滑动设置有部分延伸至所述限制腔68内的限制卡块69，所述限制卡块69的后端面与所述复位腔70的后端壁之间固定连接有复位弹簧73，所述限制卡块69的后端面固定有滑动设置于所述复位腔70的后端壁且后侧延伸至外界的复位连接块72，所述复位连接块72的后侧固定有位于所述主体10后侧的复位块71。

有益地，所述包扎装置包括转动设置于所述连接腔85内的间歇块35，所述间歇块35内设置有开口朝上的间歇腔37，所述间歇腔37的下端壁转动设置有上侧穿过所述连接腔85并延伸至所述皮带腔43内的螺纹轴21，所述螺纹轴21与所述连接腔85的上端壁转动连接，所述连接腔85的上端壁固定有螺纹筒38，所述螺纹筒38内设置有开口朝下的螺纹腔22，所述螺纹腔22的内侧端壁上半部分螺纹连接有与所述螺纹轴21花键连接的螺纹块20，所述螺纹块20与所述螺纹腔22的内侧端壁下半部分转动连接，所述螺纹块20的下侧部分延伸至所述间歇腔37内且转动设置有与所述螺纹轴21花键连接的间歇板36，所述间歇腔37的内侧端壁固定有卡块23，所述间歇板36的下端面与所述间歇腔37的下端壁之间固定连接有间歇弹簧24，所述间歇块35的下端面固定有转动设置于所述连接腔85下端壁且下侧延伸至所述卷线腔25内的卷线轴26，所述卷线轴26的下侧固定有位于所述卷线腔25内的卷线轮34，所述卷线轮34上缠绕安装有拉绳33，所述拉绳33的两端分别延伸至左右对称的所述夹紧腔30内并与所述夹紧板29远离所述空腔31的一侧端面固定连接，所述螺纹轴21的上侧与所述电机轴18的上侧通过一组皮带轮连接。

有益地，所述包扎装置还包括转动设置于所述拉伸腔32上端壁和下端壁之间的拉伸轴74，所述拉伸轴74与所述拉伸腔32的上端壁之间固定连接有包扎涡卷弹簧，所述拉伸轴74上固定有拉伸轮84，所述拉伸轮84上缠绕安装有包扎带75，所述包扎带75的另一端延伸至外界且固定有位于所述包扎块46远离所述机体10一侧的插入块77，所述插入块77内设置有开口朝左的包扎卡槽76，所述插入块77能够与所述插入腔27内侧端壁滑动连接，所述插入腔27的右端壁设置有开口朝左的包扎复位腔78，所述包扎复位腔78内滑动设置有部分延伸至所述插入腔27内的包扎限制块82，所述包扎限制块82的右端面与所述包扎复位腔78的右端壁之间固定连接有包扎复位弹簧81，所述包扎限制块82的右端面固定有右侧滑动设置于所述包扎复位腔78右端壁且右侧延伸外界的包扎连接块79，所述包扎连接块79的右侧固定有包扎复位块80。

以下结合图1至图4对本文中的的使用步骤进行详细说明：初始工作状态时，夹紧板29位于夹紧腔30内，间歇板36与卡块23配合连接，按摩扇形齿轮12与按摩齿条腔13的前端壁啮合，按摩齿条11位于按摩滑动腔45的最右侧，电机轴18与连接筒52未花键连接，固定卡块67位于回收腔65内。

工作时，将宠物狗的下腹部放入固定腔15内，并使宠物狗的后腿与空腔31位于同一平面内，而后将固定卡块67手动拉起，从而使固定带64逐渐从收紧轮63上松下，从而使收紧轮63转动，而后将固定卡块67插入限制腔68内，从而使限制卡块69进入固定卡槽66内，从而限制固定卡块67的移动，从而将主体10与宠物狗连接在一起，而后主电机50启动，从而带动电机轴18转动，从而通过一组皮带轮带动旋转轴39和按摩轴44转动，从而使旋转轴39带动旋转块40转动，从而时旋转按摩块41转动，同时按摩轴44带动按摩扇形齿轮12转动，从而时按摩齿条11向左侧移动，从而通过按摩连接块17时按摩片16向左侧移动，当按摩齿条11移动至按摩滑动腔45的左侧时，按摩扇形齿轮12与按摩齿条腔13前端壁脱离啮合并与后端壁啮合，从而使按摩齿条11向右侧移动，进而使按摩片16向右侧移动，进而对宠物狗的下腹部进行轻微按摩，从而缓解宠物狗的情绪，同时电机轴18通过一组皮带轮带动螺纹轴21转动，从而使螺纹轴21带动间歇板36转动，从而通过卡块23带动间歇块35转动，从而使卷线轴26转动，从而使卷线轮34转动，从而使拉绳33从卷线轮34上松下，从而使夹紧板29在夹紧弹簧28的作用下向靠近空腔31的一侧移动，从而对带动包扎板60向靠近空腔31的一侧移动，进而使包扎板60对宠物狗的腿部骨折处夹紧固定，同时螺纹轴21带动螺纹块20转动，从而使螺纹块20逐渐向下移动，从而使间歇板36向下移动，当包扎板60对宠物狗腿部夹紧完毕时，间歇板36与卡块23脱离连接，从而使间歇块35停止转动，进而使包扎板60停止夹紧，，当螺纹块20与螺纹腔22内侧端壁转为转动连接时螺纹块20停止下移，而后主电机50关闭，而后手动将插入块77拉出，而后将插入块77插入插入腔27内，从而使包扎限制块82部分进入包扎卡槽76内限制插入块77的移动，在拉动插入块77的同时包扎带75从拉伸轮84上松下，拉伸轮84转动，包扎带75始终处于张紧状态，由于包扎板60可进行弯着，进而对宠物狗腿部包裹固定，而后将主体10放在地面，使移动块54向上移动，从而使压力弹簧53被压缩，连接筒52与电机轴18的下侧花键连接，而后再次启动主电机50，从而通过电机轴18带动旋转按摩块41转动，进而带动移动驱动轴59转动，从而通过一对锥齿轮副带动移动轴56转动，从而带动车轮58转动，从而使主体10向前运动，进而辅助宠物狗向前爬行，当需要对宠物狗解除包扎时，将宠物狗抱起，从而使移动块54在压力弹簧53的作用下向下移动，从而使连接筒52与电机轴18脱离连接，而后先将包扎复位块80向右侧拉出，从而通过包扎连接块79使包扎限制块82从包扎卡槽76内移动出来，而后将插入块77从插入腔27内拉出，并恢复初始位置，而后拉伸轮84在包扎涡卷弹簧的作用下反转使包扎带75逐渐缠绕在拉伸轮84上，而后使主电机50反转启动，从而使螺纹轴21反向转动，由于间歇弹簧24的作用使间歇板36始终给予螺纹块20一个向上的力，从而使螺纹块20重新与螺纹腔22内侧端壁螺纹连接，从而使螺纹块20逐渐向上移动，从而使间歇板36向上移动并与卡块23重新连接，从而使间歇块35反转，从而通过卷线轴26使卷线轮34反转，从而使拉绳33重新缠绕在卷线轮34上，从而使夹紧板29向远离空腔31的一侧移动，进而解除对宠物狗腿部的固定，而后关闭主电机50，而后手动将复位块71向后侧拉动，从而通过复位连接块72使限制卡块69向后侧移动，从而使限制卡块69从固定卡槽66内移出，而后将固定卡块67从限制腔68内拉出，从而使收紧轮63在涡卷弹簧的作用下反转，使固定带64逐渐缠绕在收紧轮63上，而后将固定卡块67复位，最后将宠物狗的下腹部从固定腔15内移出即可。

本发明的有益效果是：该发明能够在宠物腿部骨折后及时对骨折处进行固定包扎，宠物主人仅需将主体与宠物固定在一起即可，操作难度较低，并且能够不间断对宠物狗进行安抚，使宠物狗不再暴躁，防止宠物狗因过于暴躁二次受伤，同时该发明能够辅助宠物狗进行移动，解决了部分宠物狗体积过大，无法正常移动的问题。

上述实施例只为说明本发明的技术构思及特点，其目的在于让熟悉此领域技术的人士能够了解本发明内容并加以实施，并不能以此限制本发明的保护范围。凡根据本发明精神实质所作的等效变化或修饰，都应涵盖在本发明的保护范围内。

技术特征：

1.一种宠物狗后腿骨折应急包扎装置,包括主体，其特征在于：所述主体内设置有左右贯通且开口朝上的固定腔，所述主体的上端面前侧设置有位于所述固定腔前侧且开口朝上的回收腔，所述主体的上端面后侧设置有位于所述固定腔后侧且开口朝上的限制腔，所述回收腔内设置有固定装置，所述固定腔的下端壁左侧设置有开口朝上的按摩腔，所述按摩腔的下端壁设置有开口朝上的按摩滑动腔，所述按摩腔内设置有抚摸装置，所述按摩腔的右侧设置有位于所述固定腔下端壁且开口朝上的旋转腔，所述旋转腔的下方设置有位于所述按摩滑动腔下方的皮带腔，所述主体的右侧部分前后对称固定设置有包扎块，所述包扎块内设置有开口朝向远离所述主体一侧的空腔，所述空腔的左端壁和右端壁左右对称设置有与所述空腔连通且开口朝前的夹紧腔，所述夹紧腔内设置有包扎装置，所述包扎装置包括滑动设置于所述夹紧腔内且前侧部分延伸至外界的夹紧板，所述夹紧板远离所述空腔的一侧端面与所述夹紧腔远离所述空腔的一侧端壁之间固定连接有夹紧弹簧，所述夹紧板的前侧端面固定连接有可拆卸更换的包扎板，所述空腔的上方设置有卷线腔，所述卷线腔的上方设置有位于所述皮带腔下方且位于所述包扎块内的连接腔，左侧的一个所述夹紧腔的左侧由上至下设置有两个开口朝前的拉伸腔，右侧的一个所述夹紧腔的右侧设置有两个开口朝前且分别与所述拉伸腔处于同一平面的插入腔，所述主体的下端面右侧设置有开口朝下的升降腔，所述升降腔内设置有行走装置。

2.如权利要求1所述的一种宠物狗后腿骨折应急包扎装置，其特征在于：所述行走装置包括滑动设置于所述升降腔内且下侧延伸至所述主体下侧并与所述包扎块滑动连接的移动块，所述移动块的下端面前后两侧关于所述升降腔对称设置有开口朝下的车轮腔，所述升降腔的正下方设置有位于所述移动块内且位于前后对称的车轮腔中心部位的移动驱动腔，所述移动驱动腔的前端壁和后端壁之间转动设置有前后两侧分别延伸至所述车轮腔内的移动轴，所述移动轴上固定有位于所述车轮腔内的车轮，所述移动驱动腔的上端壁转动设置有连接筒，所述连接筒的下端面固定有下侧延伸至所述移动驱动腔内的移动驱动轴，所述移动驱动轴的下侧与所述移动轴之间通过一对锥齿轮副连接，所述皮带腔的下端壁右侧固定有与所述升降腔对齐且位于所述升降腔上方的主电机，所述主电机上动力连接有下侧延伸至所述升降腔内且上侧延伸至所述皮带腔内的电机轴，所述电机轴与所述主体转动连接没所述电机轴的下侧能够与所述连接筒花键连接，所述移动块的上端面与所述主体的下端面之间固定连接有压力弹簧。

3.如权利要求1所述的一种宠物狗后腿骨折应急包扎装置，其特征在于：所述抚摸装置包括转动设置于所述按摩腔内的按摩连接块，所述按摩连接块的上侧延伸至所述固定腔内且固定有可跟随所述按摩连接块左右滑动的按摩片，所述按摩连接块的下侧部分延伸至所述按摩滑动腔内并固定有滑动设置于所述按摩滑动腔内的按摩齿条，所述按摩齿条内设置有开口朝下的按摩齿条腔，所述按摩滑动腔的下端壁转动设置有下侧延伸至所述皮带腔内且上侧延伸至所述按摩齿条腔内的按摩轴，所述按摩轴的上侧固定有能够分别与所述按摩齿条腔的前端壁和后端壁啮合的按摩扇形齿轮，所述旋转腔的下端壁转动设置有下侧延伸至所述皮带腔内的旋转轴，所述旋转轴的上侧固定有位于所述旋转腔内的圆柱形旋转块，所述旋转块的外侧端面等距圆周阵列固定设置有四个上侧部分延伸至所述固定腔内的旋转按摩块，所述旋转轴的下侧和所述按摩轴的下侧以及所述电机轴的上侧通过一组皮带轮连接。

4.如权利要求1所述的一种宠物狗后腿骨折应急包扎装置，其特征在于：所述固定装置包括滑动设置于所述回收腔内的且能够与所述回收腔脱离连接并与所述限制腔滑动连接的固定卡块，所述固定卡块上设置有开口朝前的固定卡槽，所述回收腔的下侧设置有收紧腔，所述收紧腔的左端壁和右端壁之间转动设置有收紧轴，所述收紧轴上固定设置有收紧轮，所述收紧轴与所述收紧腔的左端壁之间固定安装有涡卷弹簧，所述收紧轮上缠绕安装有固定带，所述固定带的另一端固定在所述固定卡块的下端面，所述限制腔的后端壁设置有开口朝前的复位腔，所述复位腔内滑动设置有部分延伸至所述限制腔内的限制卡块，所述限制卡块的后端面与所述复位腔的后端壁之间固定连接有复位弹簧，所述限制卡块的后端面固定有滑动设置于所述复位腔的后端壁且后侧延伸至外界的复位连接块，所述复位连接块的后侧固定有位于所述主体后侧的复位块。

5.如权利要求1所述的一种宠物狗后腿骨折应急包扎装置，其特征在于：所述包扎装置包括转动设置于所述连接腔内的间歇块，所述间歇块内设置有开口朝上的间歇腔，所述间歇腔的下端壁转动设置有上侧穿过所述连接腔并延伸至所述皮带腔内的螺纹轴，所述螺纹轴与所述连接腔的上端壁转动连接，所述连接腔的上端壁固定有螺纹筒，所述螺纹筒内设置有开口朝下的螺纹腔，所述螺纹腔的内侧端壁上半部分螺纹连接有与所述螺纹轴花键连接的螺纹块，所述螺纹块与所述螺纹腔的内侧端壁下半部分转动连接，所述螺纹块的下侧部分延伸至所述间歇腔内且转动设置有与所述螺纹轴花键连接的间歇板，所述间歇腔的内侧端壁固定有卡块，所述间歇板的下端面与所述间歇腔的下端壁之间固定连接有间歇弹簧，所述间歇块的下端面固定有转动设置于所述连接腔下端壁且下侧延伸至所述卷线腔内的卷线轴，所述卷线轴的下侧固定有位于所述卷线腔内的卷线轮，所述卷线轮上缠绕安装有拉绳，所述拉绳的两端分别延伸至左右对称的所述夹紧腔内并与所述夹紧板远离所述空腔的一侧端面固定连接，所述螺纹轴的上侧与所述电机轴的上侧通过一组皮带轮连接。

6.如权利要求5所述的一种宠物狗后腿骨折应急包扎装置，其特征在于：所述包扎装置还包括转动设置于所述拉伸腔上端壁和下端壁之间的拉伸轴，所述拉伸轴与所述拉伸腔的上端壁之间固定连接有包扎涡卷弹簧，所述拉伸轴上固定有拉伸轮，所述拉伸轮上缠绕安装有包扎带，所述包扎带的另一端延伸至外界且固定有位于所述包扎块远离所述机体一侧的插入块，所述插入块内设置有开口朝左的包扎卡槽，所述插入块能够与所述插入腔内侧端壁滑动连接，所述插入腔的右端壁设置有开口朝左的包扎复位腔，所述包扎复位腔内滑动设置有部分延伸至所述插入腔内的包扎限制块，所述包扎限制块的右端面与所述包扎复位腔的右端壁之间固定连接有包扎复位弹簧，所述包扎限制块的右端面固定有右侧滑动设置于所述包扎复位腔右端壁且右侧延伸外界的包扎连接块，所述包扎连接块的右侧固定有包扎复位块。

技术总结
本发明公开的一种宠物狗后腿骨折应急包扎装置，包括主体，所述主体内设置有左右贯通且开口朝上的固定腔，所述主体的上端面前侧设置有位于所述固定腔前侧且开口朝上的回收腔，所述主体的上端面后侧设置有位于所述固定腔后侧且开口朝上的限制腔，所述回收腔内设置有固定装置，所述固定腔的下端壁左侧设置有开口朝上的按摩腔，该发明能够在宠物腿部骨折后及时对骨折处进行固定包扎，宠物主人仅需将主体与宠物固定在一起即可，操作难度较低，并且能够不间断对宠物狗进行安抚，使宠物狗不再暴躁，防止宠物狗因过于暴躁二次受伤，同时该发明能够辅助宠物狗进行移动，解决了部分宠物狗体积过大，无法正常移动的问题。

技术研发人员：刘芊乐
受保护的技术使用者：武汉荣霞针织有限公司
技术研发日：2020.09.25
技术公布日：2020.12.01
