一种宠物笼的制作方法
本实用新型涉及宠物用品领域,尤其涉及一种宠物笼。
背景技术:
喜欢养鼠类宠物比如:通心粉鼠、仓鼠宠物的人,通常都是采用普通的鸟笼圈养,这种笼子存在以下缺陷:首先是卫生差,宠物吃和排泄都在一起,臭味难闻;再者是没有根据鼠类宠物的习性特点设计相应的活动空间比如:沙洗浴室、人造洞穴等。
针对上述这些问题,我们设计了一种宠物笼,既改善了卫生,又让宠物在笼子里有乐趣。
技术实现要素:
本实用新型的发明目的在于解决普通鸟笼养鼠类宠物不卫生以及没有根据鼠类宠物特点设计相应活动空间的问题,其具体解决方案如下:
一种宠物笼,包括笼体,还包括卧板、活动盒、浴室、弯管、后板。所述笼体为一个六面围拢体,其上侧为固定的网格板,所述笼体的前侧板中部设有左、右两个朝外圆洞,分别与所述弯管的两头卡接并连通在一起。所述笼体的左侧板中部设有一个朝外圆洞,且与所述浴室的入口端卡接并连通在一起,所述浴室入口端与所述前侧板之间的所述左侧板上设有一个供喂水瓶插入用的小孔。所述笼体的后侧板下部为开口,开口上方的后侧板外部的左、右两边均设有供后板插入的轨道。开口上方的所述后侧板内部与水平设置的所述卧板的一侧固定连接,所述卧板的两端分别与所述笼体的左侧板和右侧板的内部固定连接,所述卧板的另一侧悬空。所述开口的所述笼体内部适合容纳所述活动盒插入和取出,所述活动盒内设有食盆格和活动及排便的凹区,所述食盆格位于所述小孔的下方。
所述笼体的上侧四角上设有L型凸块。所述浴室为空心球体或者空心方体,且为透明材料制成。所述弯管为空心,呈弧形或者U型,且为透明材料制成。所述后板上方设有一个扣手孔,所述后板中部向下设有至少一个条形槽。所述活动盒的后部中间设有一个扣手位,所述扣手位的旁边设有至少一个凹槽,所述凹槽与所述条形槽连通形成一个对流通道。
综上所述,采用本实用新型的技术方案具有以下有益效果:
解决了养鼠类宠物不卫生以及没有根据鼠类宠物特点设计相应活动空间的问题。活动盒内设有食盆格和活动及排便的凹区,并且在食盆格上面的笼体上设有一个喂水瓶的插入孔,解决了吃、喝问题,主人定时取出活动盒清理鼠类宠物的粪便和尿液,以及添加食物,确保了宠物笼的卫生和食品充足。在笼体的前侧设有弯管,供鼠类宠物嘻戏、模拟钻洞,当弯管为透明材料时,还能够供主人欣赏钻洞过程。在笼体的左侧设有一个供鼠类宠物沙洗浴室,里面可以放入适量沙子,让鼠类宠物感到舒适,当浴室为透明材料时,还能够供主人欣赏洗浴过程。后板和活动盒上设有对流通道,能够通风或者在冬季的卧板上装加热毯时,其电源线能够通过此对流通道引出。在笼体的上侧四角上设有L型凸块,起加固笼体强度以及方便多个宠物笼叠放的作用。本方案的结构设计,让鼠类宠物感到乐趣,也让主人观赏方便。
附图说明
为了更清楚地说明本实用新型实施例的技术方案,下面将对本实用新型实施例的描述中所需要使用的附图作简单地介绍。显而易见地,下面描述中的附图仅仅是本实用新型的一部分实施例,对于本领域普通技术人员来讲,在不付出创造性劳动性的前提下,还能够根据这些附图获得其他的附图。
图1为本实用新型一种宠物笼去前锁盖后的前视图;
图2为图1的内视图;
图3为本实用新型一种宠物笼后视图;
图4为图3的内视图;

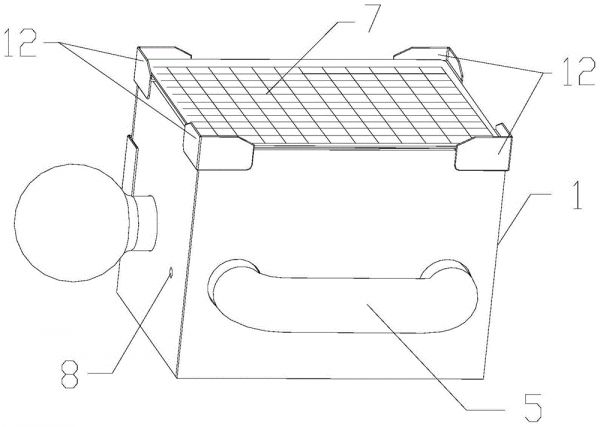

图5为本实用新型笼体的前视图;
图6为本实用新型笼体的后视图。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述。显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
为了更容易理解本实用新型的内容,作如下定义:以观察者为参考,观察者面对前视图图纸,内容中的前为图中离观察者近的部分,内容中的后为图中离观察者远的部分,内容中的左为图中位于观察者的左边部分,内容中的右为图中位于观察者的右边部分,内容中的上为图中位于观察者的上边部分,内容中的下为图中位于观察者的下边部分。
如图1至图6所示,一种宠物笼,包括笼体1,还包括卧板2、活动盒3、浴室4、弯管5、后板6。笼体1为一个六面围拢体,其上侧为固定的网格板7,笼体1的前侧板中部设有左、右两个朝外圆洞,分别与弯管5的两头卡接并连通在一起。笼体1的左侧板中部设有一个朝外圆洞,且与浴室4的入口端卡接并连通在一起,浴室4入口端与前侧板之间的左侧板上设有一个供喂水瓶插入用的小孔8。笼体1的后侧板下部为开口,开口上方的后侧板外部的左、右两边均设有供后板6插入的轨道9。开口上方的后侧板内部与水平设置的卧板2的一侧固定连接,卧板2的两端分别与笼体1的左侧板和右侧板的内部固定连接,卧板2的另一侧悬空。开口的笼体1内部适合容纳活动盒3插入和取出,活动盒3内设有食盆格10和活动及排便的凹区11,食盆格10位于小孔8的下方。
笼体1的上侧四角上设有L型凸块12。浴室4为空心球体或者空心方体,且为透明材料制成。弯管5为空心,呈弧形或者U型,且为透明材料制成。后板6上方设有一个扣手孔13,后板6中部向下设有至少一个条形槽14。活动盒3的后部中间设有一个扣手位15,扣手位15的旁边设有至少一个凹槽16,凹槽16与条形槽14连通形成一个对流通道。
综上所述,采用本实用新型的技术方案具有以下有益效果:
解决了养鼠类宠物不卫生以及没有根据鼠类宠物特点设计相应活动空间的问题。活动盒3内设有食盆格10和活动及排便的凹区11,并且在食盆格10上面的笼体1上设有一个喂水瓶的插入孔8,解决了吃、喝问题,主人定时取出活动盒3清理鼠类宠物的粪便和尿液,以及添加食物,确保了宠物笼的卫生和食品充足。在笼体1的前侧设有弯管5,供鼠类宠物嘻戏、模拟钻洞,当弯管5为透明材料时,还能够供主人欣赏钻洞过程。在笼体1的左侧设有一个供鼠类宠物沙洗浴室4,里面可以放入适量沙子,让鼠类宠物感到舒适,当浴室4为透明材料时,还能够供主人欣赏洗浴过程。后板6和活动盒3上设有对流通道,能够通风或者在冬季的卧板2上装加热毯时,其电源线能够通过此对流通道引出。在笼体1的上侧四角上设有L型凸块12,起加固笼体1强度以及方便多个宠物笼叠放的作用。本方案的结构设计,让鼠类宠物感到乐趣,也让主人观赏方便。
以上所述的实施方式,并不构成对该技术方案保护范围的限定。任何在上述实施方式的精神和原则之内所作的修改、等同替换和改进等,均应包含在该技术方案的保护范围之内。
技术特征:
1.一种宠物笼,包括笼体,其特征在于:还包括卧板、活动盒、浴室、弯管、后板;所述笼体为一个六面围拢体,其上侧为固定的网格板,所述笼体的前侧板中部设有左、右两个朝外圆洞,分别与所述弯管的两头卡接并连通在一起;所述笼体的左侧板中部设有一个朝外圆洞,且与所述浴室的入口端卡接并连通在一起,所述浴室入口端与所述前侧板之间的所述左侧板上设有一个供喂水瓶插入用的小孔;所述笼体的后侧板下部为开口,所述开口上方的所述后侧板外部的左、右两边均设有供所述后板插入的轨道;所述开口上方的所述后侧板内部与水平设置的所述卧板的一侧固定连接,所述卧板的两端分别与所述笼体的左侧板和右侧板的内部固定连接,所述卧板的另一侧悬空;所述开口的所述笼体内部适合容纳所述活动盒插入和取出,所述活动盒内设有食盆格和活动及排便的凹区,所述食盆格位于所述小孔的下方。
2.根据权利要求1所述一种宠物笼,其特征在于:所述笼体的上侧四角上设有L型凸块。
3.根据权利要求1所述一种宠物笼,其特征在于:所述浴室为空心球体或者空心方体,且为透明材料制成。
4.根据权利要求1所述一种宠物笼,其特征在于:所述弯管为空心,呈弧形或者U型,且为透明材料制成。
5.根据权利要求1所述一种宠物笼,其特征在于:所述后板上方设有一个扣手孔,所述后板中部向下设有至少一个条形槽。
6.根据权利要求1至5中任一项所述一种宠物笼,其特征在于:所述活动盒的后部中间设有一个扣手位,所述扣手位的旁边设有至少一个凹槽,所述凹槽与所述条形槽连通形成一个对流通道。
技术总结
本实用新型一种宠物笼,包括笼体,还包括卧板、活动盒、浴室、弯管、后板。笼体的上侧为固定的网格板,笼体的前侧板中部设有两个圆洞,分别与弯管的两头卡接并连通在一起。笼体的左侧板中部设有一个圆洞,且与浴室入口端卡接并连通在一起,浴室入口端与前侧板之间的左侧板上设有供喂水瓶插入的小孔。笼体的后侧板下部为开口,开口上方的后侧板外部两边均设有供后板插入的轨道。开口上方的后侧板内部与卧板的一侧固定连接,卧板的两端分别与左侧板和右侧板的内部固定连接,开口的笼体内部适合容纳活动盒插入和取出,活动盒内设有食盆格和活动及排便的凹区。本方案解决了普通鸟笼养鼠类宠物不卫生以及没有根据鼠类宠物特点设计相应活动空间的问题。
技术研发人员:洪淳桦
受保护的技术使用者:广东润迈科技有限公司
技术研发日:2019.01.23
技术公布日:2019.11.12
