FLV封装格式介绍及解析

flv封装格式

FLV(Flash Video)是Adobe公司推出的一种流媒体格式，由于其封装后的音视频文件体积小、封装简单等特点，非常适合于互联网上使用。目前主流的视频网站基本都支持FLV。采用FLV格式封装的文件后缀为.flv。

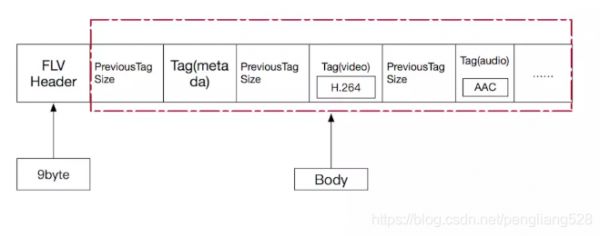

FLV封装格式是由一个文件头(flie header)和 文件体(file Body)组成。其中，FLV body由一对对的(Previous Tag Size字段 + tag)组成。Previous Tag Size字段 排列在Tag之前，占用4个字节。Previous Tag Size记录了前面一个Tag的大小，用于逆向读取处理。FLV header后的第一个Pervious Tag Size的值为0。Tag一般可以分为3种类型：脚本(帧)数据类型、音频数据类型、视频数据。FLV数据以大端序进行存储，在解析时需要注意。一个标准FLV文件结构如下图：

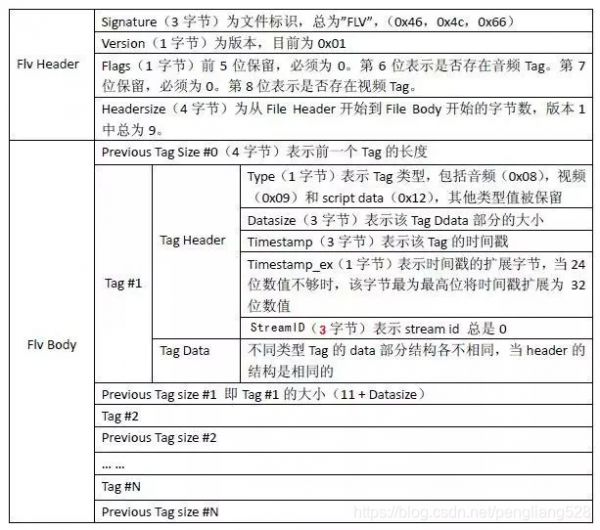

FLV文件的详细内容结构图

FLV header

注：在下面的数据type中，UI表示无符号整形，后面跟的数字表示其长度是多少位。比如UI8，表示无法整形，长度一个字节。UI24是三个字节,UI[8*n]表示多个字节。UB表示位域，UB5表示一个字节的5位。可以参考c中的位域结构体。

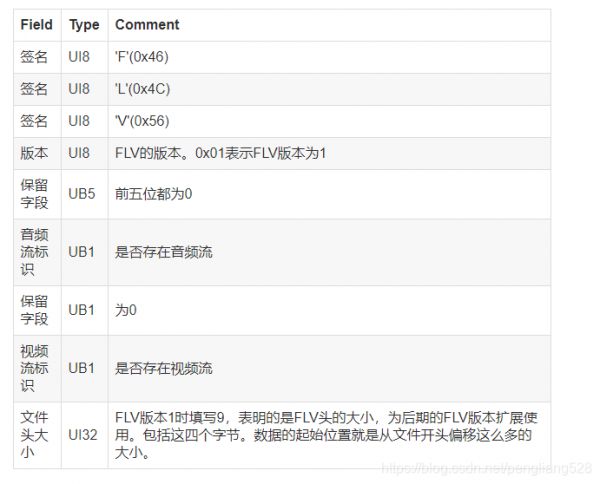

FLV头占9个字节，用来标识文件为FLV类型，以及后续存储的音视频流。一个FLV文件，每种类型的tag都属于一个流，也就是一个flv文件最多只有一个音频流，一个视频流，不存在多个独立的音视频流在一个文件的情况。FLV头的结构如下：

FLV Body

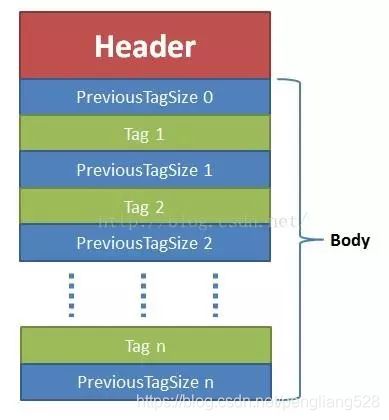

FLV Header之后，就是FLV File Body.FLV File Body是由一连串的back-pointers + tags构成。Back-pointer表示Previous Tag Size(前一个tag的字节数据长度)，占4个字节。

FLV Tag

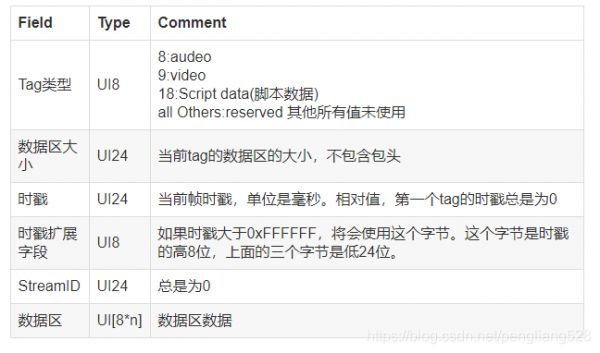

每一个Tag也是由两部分组成:tag header 和 tag data。Tag Header里存放的是当前tag的类型、数据区(tag data)的长度等信息。tag header一般占11个字节的内存空间。FLV tag结构如下：
