一种宠物带的制作方法

来源：萌宠菠菠乐园时间：2024-09-30 19:59

一种宠物带的制造方法与工艺

本实用新型涉及宠物用品技术领域，尤其涉及一种宠物带。

背景技术：

随着社会的发展和生活水平的不断提高，越来越多的人开始饲养宠物，特是饲养宠物狗。当宠物爱好者带宠物狗外出时，需为宠物狗佩戴宠物带，一方面可防止宠物乱跑或咬人，给他人造成伤害；另一方面便于自家宠物与其他宠物的区分。现有的宠物带一般直接套在宠物狗的颈部，牵引宠物狗时，宠物带的受力均施加于宠物狗的颈部，宠物狗佩戴起来不舒服，且容易磨损宠物狗颈部的皮毛，给宠物造成一定的伤害；另一方面套在宠物狗颈部的颈带都是固定的，结构功能单一，随着宠物狗的成长需要更换，造成浪费，且安装与拆卸不便。

技术实现要素：

本实用新型所要解决的技术问题是提供一种宠物使用安全方便、可调节宠物带大小，宠物佩戴舒适的宠物带。

为实现上述目的，本实用新型采用的技术方案如下。

一种宠物带，包括颈围部、腹围部、胸带和背部连接带，所述颈围部的上端与背部连接带的前端连接，颈围部设置有用于调节颈带长度的调节扣；所述腹围部包括上腹围带和下腹围带，所述上腹围带通过背部连接带与颈围部的上端连接，所述下腹围带通过胸带与颈围部的下端连接；所述上腹围带包括第一上腹围连接带和第二上腹围连接带，第一上腹围连接带和第二上腹围连接带均设有卡扣件以及可调节上腹围带长度的长度调整扣，所述下腹围带包括第一下腹围连接带和第二下腹围连接带，第一下腹围连接带和第二下腹围连接带的端部对应设有与卡扣件卡接的卡扣配合件。

其中，所述颈围部包括两条颈带，两条颈带的两端分别连接成封闭的环形，两条颈带的下端均连接于胸带的前端，两条颈带的上端均连接于背部连接带的前端，两条颈带均设置有可调节颈围部长度的调节扣。

其中，所述背部连接带的前端通过三角圈扣分别与两条颈带连接，背部连接带的后端通过三角圈扣分别与两条第一腹围连接带连接。

其中，所述第一上腹围连接带和第二上腹围连接带的表面均套设有管状护套。

其中，所述管状护套包括由内至外依次设置的潜水布层和特多龙层。

其中，所述第一下腹围连接带和第二下腹围连接带一体成型，第一下腹围连接带和第二下腹围连接带的连接处设有闭合环圈。

其中，所述闭合环圈设置有用于连接牵引绳的第一牵引扣。

其中，所述背部连接带设置有用于连接牵引绳的第二牵引扣。

其中，所述胸带包括由内至外依次设置的毛绒布层和尼龙层。

其中，所述颈围部、腹围部、胸带和背部连接带均设有夜光组件或反光组件，所述夜光组件为夜光膜、夜光丝或夜光印刷层，所述反光组件为反光膜、反光丝或反光印刷层。

本实用新型的有益效果在于：本实用新型的宠物带包括颈围部、腹围部、胸带和背部连接带，使用时宠物带的受力不会完全施加于宠物狗的颈部，可更好地保护宠物狗，颈带和腹带均设置有调节扣，可根据宠物狗的体型调节宠物带的大小，可节约资源；上腹围带与下连接带相卡接，穿戴和拆卸方便，宠物佩戴舒适。

附图说明

利用附图对实用新型作进一步说明，但附图中的实施例不构成对本实用新型的任何限制，对于本领域的普通技术人员，在不付出创造性劳动的前提下，还可以根据以下附图获得其它的附图。

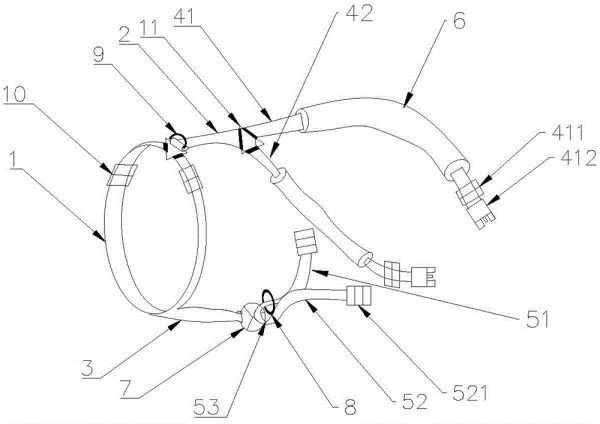

图1是本实用新型宠物带的结构示意图。

附图标记包括：

1-颈带 2-背部连接带 3-胸带 41-第一上腹围连接带

411-长度调整扣 412-卡扣件 42-第二上腹围连接带

51-第一下腹围连接带 52-第二下腹围连接带 521-卡扣配合件

53-闭合环圈 6-管状护套 7-连接圈扣 8-第一牵引扣

9-第二牵引扣 10-调节扣 11-三角圈。

具体实施方式

下面结合附图对本实用新型作进一步的说明，见附图1。

如图1所示，一种宠物带，包括颈围部、腹围部、胸带3和背部连接带2，所述颈围部的上端与背部连接带2的前端连接，颈围部设置有用于调节颈围部长度的调节扣10；所述腹围部包括上腹围带和下腹围带，所述上腹围带通过背部连接带2与颈围部的上端连接，所述下腹围带通过胸带3与颈围部的下端连接；所述上腹围带包括第一上腹围连接带41和第二上腹围连接带42，第一上腹围连接带41和第二上腹围连接带42均设有卡扣件412以及可调节上腹围带长度的长度调整扣411，所述下腹围带包括第一下腹围连接带51和第二下腹围连接带52，第一下腹围连接带51和第二下腹围连接带52的端部对应设有与卡扣件412卡接的卡扣配合件521。本实施例中，第一上腹围连接带41和第一下腹围连接带51卡接，第二上腹围连接带42和第二下腹围连接带52卡接。本实用新型以宠物带使用时，朝向宠物头部的一端为前端，以朝向宠物尾部的一端为后端。

如图1所示，所述颈围部包括两条颈带1，两条颈带1的两端分别连接成封闭的环形，两条颈带1的下端均连接于胸带3的前端，两条颈带1的上端均连接于背部连接带2的前端，两条颈带1均设置有可调节颈围部长度的调节扣10。由于上述结构的设置，可使颈围部适用于不同体型的宠物狗，调整一条颈带1的长度不影响另一条颈带1的长度，使用方便。

其中，所述背部连接带2的前端通过三角圈11扣分别与两条颈带1连接，背部连接带2的后端通过三角圈11扣分别与两条第一腹围连接带连接。由于上述结构的设置，使背部连接带2与宠物带其他部位的连接更为方便，外形美观。

如图1所示，所述第一上腹围连接带41和第二上腹围连接带42的表面均套设有管状护套6。主人抓住管状护套6，可更好地控制宠物的行动，防止宠物突然暴起伤人或停止不前；同时带着宠物乘车时，可将汽车安全带穿过管状护套6后扣合，增加宠物的乘坐安全性。管状护套6亦增加了第一上腹围连接带41和第二上腹围连接带42的牢固度和宠物佩戴宠物带时的舒适感。进一步地，所述管状护套6包括由内至外依次设置的潜水布层和特多龙层。设置于内层的潜水布层手感细腻，柔软，富有弹性，具有优良的防震，保温，防水不透气等特点；特多龙层线质柔软光滑、色牢固强耐热、耐晒、耐损性强、拉断强度大。潜水布层和特多龙层相复合，使管状护套6具有良好的弹性和耐久性。亦可根据需要将管状护套6设为毛绒布管状护套6，或者管状护套6的内层为潜水布层，外层为网眼布层。

本实施例中，所述第一下腹围连接带51和第二下腹围连接带52一体成型，第一下腹围连接带51和第二下腹围连接带52的连接处设有闭合环圈53。进一步地，第一下腹围连接带51和第二下腹围连接带52均通过连接圈扣7与胸带3的后端连接。第一下腹围连接带51和第二下腹围连接带52由一条绳带沿着连接圈扣7的圈扣边翻折后形成，减少了缝合拼接，结构简单，简化了制作工艺，连接更为牢固，闭合环圈53套设于连接圈扣7的圈扣边。

如图1所示，所述闭合环圈53设置有用于连接牵引绳的第一牵引扣8。通过第一牵引扣8可以在其上面增加牵引绳，方便主人牵引宠物狗。进一步地，所述背部连接带2设置有用于连接牵引绳的第二牵引扣9。宠物狗主人可使用双头牵引绳，牵引绳的一端连接第一牵引扣8，另一端连接第二牵引扣9，主人只需牵住牵引绳的中部即可，使用更为方便，且牵引绳不易从手中滑落。

本实施例中，所述胸带3包括由内至外依次设置的毛绒布层和尼龙层。设置于外层的尼龙层具有质轻、防皱性和防水性好优良、良好的耐磨性等特点，可延长宠物带的使用寿命，防止被宠物咬断。内层为亲肤的毛绒布层，手感柔软，与宠物身体直接接触，提高穿戴时的舒适度和对宠物狗的保护性。两层布复合，使胸带3更为结实耐用。

本实施例中，所述颈围部、腹围部、胸带3和背部连接带2均设有夜光组件或反光组件。宠物带通过设置夜光组件，可在夜间或光线不好的情况下使用并可定位宠物，方便地为宠物穿戴或解下宠物带，提高夜间带宠物外出时的安全性，使用范围广泛；反光组件使宠物带能够在灯光照射的情况下反光，反光效果好，具有较强的警示性。

本实施例中，所述夜光组件为夜光膜、夜光丝或夜光印刷层，所述反光组件为反光膜、反光丝或反光印刷层。由于上述结构的设置，有助于提高运动腰包的夜光或反光能力，夜光印刷层和反光印刷层可印刷图案和文字，美观实用，夜光丝或反光丝可与颈围部、腹围部、胸带3和背部连接带2中的其他纤维或纱线混编，外形美观大方，提高使用安全性。

最后应当说明的是，以上实施例仅用以说明本实用新型的技术方案，而非对本实用新型保护范围的限制，尽管参照较佳实施例对本实用新型作了详细地说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的实质和范围。

技术特征：

1.一种宠物带，其特征在于：包括颈围部、腹围部、胸带和背部连接带，所述颈围部的上端与背部连接带的前端连接，颈围部设置有用于调节颈围部长度的调节扣；所述腹围部包括上腹围带和下腹围带，所述上腹围带通过背部连接带与颈围部的上端连接，所述下腹围带通过胸带与颈围部的下端连接；所述上腹围带包括第一上腹围连接带和第二上腹围连接带，第一上腹围连接带和第二上腹围连接带均设有卡扣件以及可调节上腹围带长度的长度调整扣，所述下腹围带包括第一下腹围连接带和第二下腹围连接带，第一下腹围连接带和第二下腹围连接带的端部对应设有与卡扣件卡接的卡扣配合件。

2.根据权利要求1所述的一种宠物带，其特征在于：所述颈围部包括两条颈带，两条颈带的两端分别连接成封闭的环形，两条颈带的下端均连接于胸带的前端，两条颈带的上端均连接于背部连接带的前端，两条颈带均设置有可调节颈围部长度的调节扣。

3.根据权利要求2所述的一种宠物带，其特征在于：所述背部连接带的前端通过三角圈扣分别与两条颈带连接，背部连接带的后端通过三角圈扣分别与两条第一腹围连接带连接。

4.根据权利要求1所述的一种宠物带，其特征在于：所述第一上腹围连接带和第二上腹围连接带的表面均套设有管状护套。

5.根据权利要求4所述的一种宠物带，其特征在于：所述管状护套包括由内至外依次设置的潜水布层和特多龙层。

6.根据权利要求1所述的一种宠物带，其特征在于：所述第一下腹围连接带和第二下腹围连接带一体成型，第一下腹围连接带和第二下腹围连接带的连接处设有闭合环圈。

7.根据权利要求6所述的一种宠物带，其特征在于：所述闭合环圈设置有用于连接牵引绳的第一牵引扣。

8.根据权利要求1所述的一种宠物带，其特征在于：所述背部连接带设置有用于连接牵引绳的第二牵引扣。

9.根据权利要求1所述的一种宠物带，其特征在于：所述胸带包括由内至外依次设置的毛绒布层和尼龙层。

10.根据权利要求1所述的一种宠物带，其特征在于：所述颈围部、腹围部、胸带和背部连接带均设有夜光组件或反光组件，所述夜光组件为夜光膜、夜光丝或夜光印刷层，所述反光组件为反光膜、反光丝或反光印刷层。

技术总结
本实用新型涉及宠物用品装置技术领域，尤其涉及一种宠物带，颈围部的上端与背部连接带的前端连接，颈围部设置有用于调节颈带长度的调节扣；腹围部包括上腹围带和下腹围带，上腹围带通过背部连接带与颈围部的上端连接，下腹围带通过胸带与颈围部的下端连接；上腹围带包括第一上腹围连接带和第二上腹围连接带，第一上腹围连接带和第二上腹围连接带均设有卡扣件以及可调节上腹围带长度的长度调整扣，下腹围带包括第一下腹围连接带和第二下腹围连接带，第一下腹围连接带和第二下腹围连接带的端部对应设有与卡扣件卡接的卡扣配合件。本实用新型的宠物带使用安全方便、可根据宠物的体型调节大小，宠物佩戴时舒适。

技术研发人员：陈明义
受保护的技术使用者：东莞市春藤实业有限公司
文档号码：201621094058
技术研发日：2016.09.30
技术公布日：2017.04.26
