一种用于探测宠物的多焦距菲涅尔透镜的制作方法

来源：萌宠菠菠乐园时间：2024-10-01 21:38

本技术涉及菲涅尔透镜，尤其涉及一种用于探测宠物的多焦距菲涅尔透镜。

背景技术：

1、随着物联网家用智能设备的普及，菲涅尔透镜成为了智能门铃、智能开关、智能摄像头等智能家居产品不可或缺的配件，深受广大用户的欢迎。其主要作用将发热物体所发出的红外光线聚焦于热释电传感器上。而如今，随着人们对透镜的要求越来越高，要求探测角度越来越大，探测更加灵敏，探测目标也逐渐多样化。

2、常规的，市场上的菲涅尔透镜大部分为单焦距的透镜且都用于感应人体，感应角度小，且不灵敏，且缺少采用多焦距的菲涅尔透镜去感应动物。

技术实现思路

1、本实用新型的目的是为了解决现有技术中缺少采用多焦距的菲涅尔透镜去感应动物的问题，而提出的一种用于探测宠物的多焦距菲涅尔透镜。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种用于探测宠物的多焦距菲涅尔透镜，包括透镜本体，所述透镜本体的正面中部设有中心菲涅尔透镜元，所述中心菲涅尔透镜元的一侧设有非纹路区，所述中心菲涅尔透镜元远离非纹路区的一侧环绕设有第一环菲涅尔透镜元，所述第一环菲涅尔透镜元的外部环绕设有第二环菲涅尔透镜元，所述第二环菲涅尔透镜元的外部环绕设有第三环菲涅尔透镜元。

4、优选地，所述透镜本体的底部边缘固定连接有多个卡扣，且多个卡扣对称设置。

5、优选地，所述中心菲涅尔透镜元、第一环菲涅尔透镜元、第二环菲涅尔透镜元和第三环菲涅尔透镜元均为非球面镜。

6、优选地，所述透镜本体的背面为光面。

7、有益效果：

8、1.本实用新型中设置的纹路为对称式设计，而且多组半环形透镜单元环绕中心透镜元周围排布，而透镜上半部分区域为非纹路区，所以在墙壁安装，安装高度为0.5米左右时，通过宠物所发出的红外光线经过菲涅尔透镜元聚焦于热释电传感器上，可以最大限度的避免人的干扰，从而达到感应宠物的目的；

9、2.本实用新型中采用的菲涅尔透镜为多焦距的设计，其中每一环的位置设计相应的焦距，且中心菲涅尔透镜元、第一菲涅尔透镜元、第二菲涅尔透镜元、第三菲涅尔透镜元都采用非球面镜的形式，极大限度的矫正了球差，提高了聚焦后光斑的光功率密度，使菲涅尔透镜的探测性能相比普通透镜更加灵敏；采用的菲涅尔透镜采用上述结构设计，在满足探测距离、探测角度以及外观的要求下，该多焦距的菲涅尔透镜体积较小、厚度较薄、制作成本低、市场竞争力更强。

技术特征：

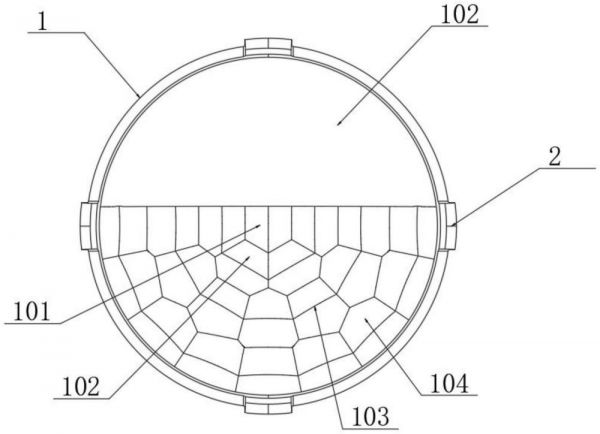

1.一种用于探测宠物的多焦距菲涅尔透镜，包括透镜本体(1)，其特征在于：所述透镜本体(1)的正面中部设有中心菲涅尔透镜元(101)，所述中心菲涅尔透镜元(101)的一侧设有非纹路区(102)，所述中心菲涅尔透镜元(101)远离非纹路区(102)的一侧环绕设有第一环菲涅尔透镜元(103)，所述第一环菲涅尔透镜元(103)的外部环绕设有第二环菲涅尔透镜元(104)，所述第二环菲涅尔透镜元(104)的外部环绕设有第三环菲涅尔透镜元(105)。

2.根据权利要求1所述的一种用于探测宠物的多焦距菲涅尔透镜，其特征在于：所述透镜本体(1)的底部边缘固定连接有多个卡扣(2)，且多个卡扣(2)对称设置。

3.根据权利要求1所述的一种用于探测宠物的多焦距菲涅尔透镜，其特征在于：所述中心菲涅尔透镜元(101)、第一环菲涅尔透镜元(103)、第二环菲涅尔透镜元(104)和第三环菲涅尔透镜元(105)均为非球面镜。

4.根据权利要求1所述的一种用于探测宠物的多焦距菲涅尔透镜，其特征在于：所述透镜本体(1)的背面为光面。

技术总结
本技术公开了一种用于探测宠物的多焦距菲涅尔透镜，包括透镜本体，所述透镜本体的正面中部设有中心菲涅尔透镜元，所述中心菲涅尔透镜元的一侧设有非纹路区，所述中心菲涅尔透镜元远离非纹路区的一侧环绕设有第一环菲涅尔透镜元，所述第一环菲涅尔透镜元的外部环绕设有第二环菲涅尔透镜元，所述第二环菲涅尔透镜元的外部环绕设有第三环菲涅尔透镜元。本技术设置的纹路为对称式设计，而且多组半环形透镜单元环绕中心透镜元周围排布，而透镜上半部分区域为非纹路区，所以在墙壁安装，安装高度为0.5米左右时，通过宠物所发出的红外光线经过菲涅尔透镜元聚焦于热释电传感器上，可以最大限度的避免人的干扰，从而达到感应宠物的目的。

技术研发人员：付浩,程德华
受保护的技术使用者：森霸传感科技股份有限公司
技术研发日：20231214
技术公布日：2024/7/9
