一种宠物光影玩具的制作方法

来源：萌宠菠菠乐园时间：2024-10-06 00:00

一种宠物光影玩具的制作方法

本实用新型涉及宠物玩具，具体涉及一种宠物光影玩具。

背景技术：

现如今宠物已经成为大多数人生活中的一员，作为陪伴之需，市场上也出现了越来越多的宠物玩具。

由于宠物，特别是猫，天生对光充满了好奇，因此在市场上我们能够看到各种发光的宠物玩具，但现有的宠物玩具例如中国专利公开号CN201312513Y，都是通过将光线照射到地面等产生光斑等来逗趣宠物的，其往往需要宠物主人手持进行操作，如此不仅达到了逗趣宠物的目的，而且还增加了宠物主人与宠物之间的互动，但是当宠物主人忙碌时，往往会没有那么多时间来和宠物进行互动逗趣宠物，容易对其身心健康造成影响。

技术实现要素：

为了解决上述技术问题，本实用新型的目的在于提供一种能够让宠物自己玩耍的宠物光影玩具。

为了实现上述目的，本实用新型所采用的技术方案为：一种宠物光影玩具，其主体由发光底座和外壳组成，其特征在于，所述的外壳内设置有运动遮光件。

通过采用上述技术方案，外壳在发光底座的作用下成为了发光的外壳，而位于外壳内的运动遮光件会自行转动，并且其挡住了发光底座所发出的对应部分光线，在发光底座和运动遮光件的配合下，外壳上就会产生光线和不停转动的阴影，以此激发宠物的好奇心，达到让宠物自己玩耍的效果，如此即便宠物主人无暇陪伴其玩耍的情况下，也能保证宠物身心健康的生活。

优选的，所述的外壳为篷布。

通过采用上述技术方案，能够有效的实现透光，同时篷布有韧性，在宠物对其长时间的玩弄下也不容易损坏。

优选的，所述外壳上有孔。

通过采用上述技术方案，宠物能够通过该孔窥视到外壳内的运动遮光件，使其想要去抓捕该运动遮光件，从而增加了宠物的兴趣。

优选的，所述外壳和发光底座通过卡环连接。

通过采用上述技术方案，能够使外壳和发光底座更好的连接。

优选的，所述发光底座内设置有电机，该电机与运动遮光件配合连接。

通过采用上述技术方案，电机能够为运动遮光件提供动力，使运动遮光件能够绕着发光底座公转。

优选的，所述电机连接有电机控制板。

通过采用上述技术方案，电机能够在电机控制板的控制下不规则转动，从而带动运动遮光件不规则运动。

优选的，所述电机控制板为微控制单元。

通过采用上述技术方案，微控制单元的体积小，且集成度高，能够在不占用空间的前提下对电机实现更好的控制。

优选的，所述发光底座内设置有LED灯，所述LED灯设置于印制电路板上。

通过采用上述技术方案，发光底座通过LED灯实现发光，印制电路板节省了LED灯的布线，提高了生产效率。

优选的，所述运动遮光件底部与发光底座连接处为旋转帽头。

通过采用上述技术方案，旋转帽头与发光底座内的电机配合，能够有效达到传动的效果，使运动遮光件实现转动。

优选的，所述运动遮光件的遮光部为动物形状。

通过采用上述技术方案，能够使最终形成在外壳上的阴影为动物形状，引起宠物的捕捉本能，增加趣味性。

与现有技术相比，本实用新型的优点在于：(1)无需宠物主人与宠物互动，能够让宠物自己玩耍；(2)运动的阴影能够引起宠物的好奇心和捕捉本能，增加了趣味性；(3)光影在外壳上运动，产品本身是静止的，因此对空间的大小没有限制。

附图说明

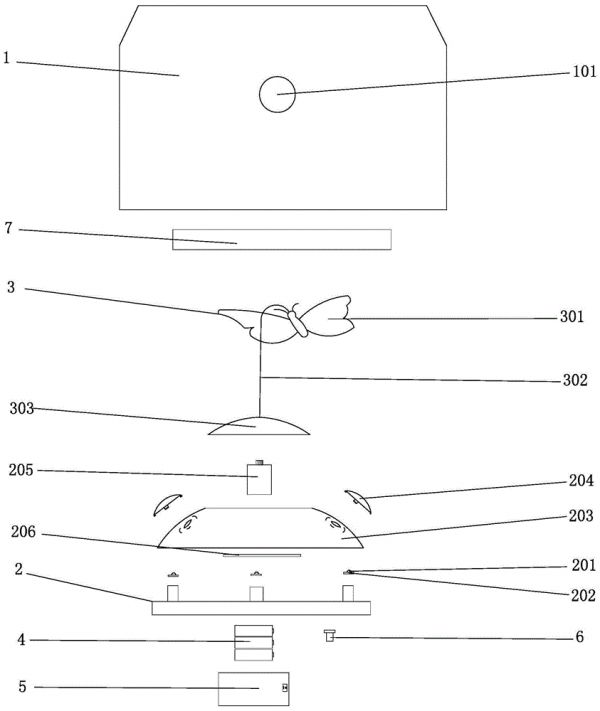

图1为本实用新型实施例1的结构爆炸示意图

图中：1、外壳；2、发光底座；3、运动遮光件；4、电池组；5、电池盖板；6、电源开关；7、卡环；101、孔；201、LED灯；202、印制电路板；203、底座盖板；204、透明灯罩；205、电机；206、电机控制板；301、遮光部；302、弹性纤丝；303、旋转帽头。

具体实施方式

以下结合附图实施例对本实用新型作进一步详细描述。

实施例1

如图1所示的一种宠物光影玩具，其主体由外壳1和发光底座2组成，所述外壳1是透光材质，具体为立体多边形的篷布，其在发光底座2的光线作用下，能够透出光亮，且篷布的材质具有韧性，不容易被宠物弄坏，增加了使用寿命，所述篷布内设置有运动遮光件3，该运动遮光件3在篷布内绕着发光底座2的上表面转动，从而对发光底座2照射出来的光进行遮挡，在外壳1上形成运动的阴影，以引起宠物的好奇心，由于运动遮光件3是不停转动的，无需人为的去控制，因此宠物便能够对着本光影玩具自己进行玩耍，使得宠物在主人无暇陪伴的情况下仍能够保证身心健康的生活。

在本实施例中，所述篷布上有孔101，如此宠物能够通过孔看到篷布内的运动遮光件3，能够增加其好奇心，特别是猫，在其看到篷布内的运动遮光件3后能够引起其捕捉的本能，去试图捕捉该运动遮光件3，增加了趣味性。

在本实施例中，所述发光底座2位于外壳1底部，两者通过卡环7实现可拆卸连接，所述卡环7具体的是设置于外壳1底部的一个环，环所在位置的外壳1部分是一个通孔，与发光底座2的直径相匹配，环的内侧有用于卡紧的凸起结构，凸起结构为易形变材质，所述发光底座2的侧面有与之对应的凹槽，通过将发光底座2推入到卡环7内后凸起结构与发光底座2侧面的凹槽相卡紧，便完成了发光底座2与外壳1的安装。

在本实施例中，发光底座2是主体包括了底座和位于底座上方的底座盖板203组成的，底座盖板203在安装后位于外壳1内部，底座盖板203上有若干的透明灯罩204，所述的透明灯罩204与底座盖板203通过卡槽连接，其能够将发光底座2内的光线扩散透出，所述底座盖板203上透明灯罩204对应的位置有用于通过光线的孔，所述发光底座2内与透明灯罩204对应的设置有若干的LED灯201，LED灯201被安装与印制电路板202上，其通过印制电路板202实现电路的连接，能够节省布线的工序，提高了生产的效率；所述发光底座2的底座上设置有用于固定印制电路板202的立柱，立柱上有与印制电路板匹配的槽，将印制电路板202卡进立柱内后能够保证LED灯的位置固定，不会因宠物玩耍而发生位移甚者撞坏。

在本实施例中，所述发光底座2内的上方还设置有电机205；所述运动遮光件3具体由最上方的遮光部301、最底部的旋转帽头303以及连接两者的弹性纤丝302组成，弹性纤丝302具体为铁丝，铁丝一端固定设置于旋转帽头303上，所述的旋转帽头303与发光底座2内的电机205匹配连接，在电机205的驱动下旋转帽头303实现转动，从而带动弹性纤丝302顶端的遮光部301实现转动；由于弹性纤丝302具有弹性，在随着旋转帽头303转动的过程中会产生抖动，而所述的遮光部301内部为空心结构，遮光部301内装有能够通过撞击发出响声的物体块，在其随着弹性纤丝302抖动时，便能够产生一定的声响，以增加对宠物的吸引。

在本实施例中，所述的电机205上设置有电机控制板206，电机控制板206具体为微控制单元，其集成度较高，且体积小，具有较高的控制性，且不占用发光底座2内的太多空间，能够对电机205的转动起到控制，使得电机205能够不规则的转动，从而带动运动遮光件3的遮光部301在外壳1内绕着发光底座2不规则的转动。

在本实施例中，所述发光底座2的底座有电池槽，能够装入电池组4，其在电池槽内可活动连接，以方便更换电池，电池槽表面设置有电池盖板5，能够对电池组4起到遮挡的效果，所述电池盖板5与发光底座2的底座通过螺丝固定，以保证了电池盖板5不会被宠物打开；所述电池组4通过电路与所述印制电路板202以及电机控制板206连接，从而为电机205和LED灯实现供电；所述发光底座2的底部设置有电源开关6，通过电源开关6控制电路的通断，以达到控制本光影玩具开关的目的。

在本实施例中，所述运动遮挡件3的遮挡部301为动物形状，具体为蝴蝶形状，如此不管是其形成的阴影还是宠物从外壳1的孔中看见的样子都能够更为逼真，达到更好的吸引宠物的目的，引起其捕捉的本能，增加了趣味性。

在本实施例中，发光底座2的底部为平面，能够静置于地面上，由于仅通过发光底座2和运动遮光件3在外壳上形成光影，因此其对空间的要求不高，即使空间小也不用担心施展不开等问题，仍然能够供宠物玩耍，且本宠物光影玩具特别适合供夜间活动的猫科动物玩耍。

实施例2

本实施例在实施例1的基础上有所不同的是，所述的外壳1为圆形尼龙表面，其颜色可透光，其底部发光底座2处为平面与地面平行，其内部的运动遮光件3的遮光部301为蜻蜓形状，此仅仅为一个优选的实施例，所述运动遮光件3的遮光部301也可以是甲虫、老鼠等其他动物形状。

在本实施例中，所述遮光部301为空心结构，其内部装了铃铛，当遮光部301随着弹性纤丝302抖动时，铃铛能够发出声响，以增加对宠物的吸引。

在本实施例中，所述外壳1上没有孔。

实施例3

本实施例在实施例1的基础上有所不同的是，所述的外壳1为矩形塑料外壳，其颜色可透光。

在本实施例中，所述运动遮光件3为羽毛形状，此仅仅为一个优选的实施例，运动遮光件3也可以是其他的不同形状物。

在本实施例中，所述发光底座2内的LED灯不通过印制电路板202，而是直接通过布线安装。

尽管以上详细地描述了本实用新型的优选实施例，但是应该清楚地理解，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
