一种家用智能宠物喂食器的制作方法

来源：萌宠菠菠乐园时间：2024-10-15 03:12

一种家用智能宠物喂食器的制作方法

[0001]
本发明涉及宠物喂食器领域，更具体地说，涉及一种家用智能宠物喂食器。

背景技术：

[0002]
随着科学技术的进步和人民生活水平的提升，人们越来越注重精神上的消费，中国的宠物行业也悄然兴起，并且走进了人们的日常生活中。年轻人的休闲消费以及老年人的情感寄托推动了宠物行业的大力发展。
[0003]
以前宠物只是单指人们为了消除孤寂或出于娱乐目的而豢养的动物。现今宠物定义为，出于非经济目的而豢养的动植物。宠物是为了精神的目的而豢养的动植物。一般为了消除孤寂，或娱乐而豢养，以前的宠物一般是哺乳纲或鸟纲的动物，因为这些动物脑子比较发达，容易和人交流。如今，除了广为人知的活体宠物外，还有诸多的虚拟宠物。在所有动物类宠物中，普遍流行的主要为狗和猫，另外有鸟、鱼、虫、仓鼠、土拨鼠、刺猬、兔子等较为广泛。
[0004]
随着越来越多的人养宠物，宠物的喂养问题日益突出。快节奏生活的到来使人们工作与学习都十分的繁忙，不能及时的对宠物进行喂养，因此传统的喂食方式存在不规律、不可靠的问题，特别是当主人工作日或者节假日旅游外出时更无法对宠物进行及时的照顾。为解决此类问题，市场上出现了种类繁多的宠物喂食器，并且随着科技的进步，宠物喂食器像着智能方向发展。
[0005]
现有的智能宠物喂食器通过智能控制对宠物进行定时定量的投喂，有效解决宠物得不到及时照料的问题，现有的智能宠物喂食器的食盒清理方法是人工取下食盒进行清理，但是若是主人因工作日或者节假日旅游外出时食盒会长时间出现未清理状态，在气温较高或湿度较大的天气，易使食盒内滋生大量病菌，会对宠物健康造成影响。

技术实现要素：

[0006]
1.要解决的技术问题
[0007]
针对现有技术中存在的问题，本发明的目的在于提供一种家用智能宠物喂食器，可以通过设有移动组件能够将喂食完成后的食盒回收至清洗箱内，并通过冲洗组件对食盒进行冲洗，有效杀死食盒内的细菌，有效避免食盒内的病菌的滋生，在主人因工作日或者节假日旅游外出时，有效实现对食盒进行自动清洗，有效在气温较高或湿度较大的天气避免食盒内的病菌大量滋生繁衍，有效保证宠物的健康。
[0008]
2.技术方案
[0009]
为解决上述问题，本发明采用如下的技术方案。
[0010]
一种家用智能宠物喂食器，包括固定在机体下端的清洗箱，所述机体前端固定安装有显示屏和出食盖，且显示屏位于出食盖上侧，所述清洗箱内连接有移动组件，所述移动组件上连接有食盒，所述清洗箱后端设有与食盒相匹配的冲洗组件；
[0011]
所述移动组件包括有长块，所述清洗箱下内壁左右两端均固定连接有长块，左侧
所述长块内转动连接有螺杆，右侧所述长块内固定连接有导向杆，所述螺杆后端依次贯穿长块和清洗箱，并固定连接有移动马达，所述移动马达固定安装在清洗箱后端，两个所述长块内均滑动连接有滑块，左侧所述滑块与螺杆螺纹连接，右侧所述滑块与导向杆滑动连接。通过设有移动组件能够将喂食完成后的食盒回收至清洗箱内，并通过冲洗组件对食盒进行冲洗，有效杀死食盒内的细菌，有效避免食盒内的病菌的滋生，在主人因工作日或者节假日旅游外出时，有效实现对食盒进行自动清洗，有效在气温较高或湿度较大的天气避免食盒内的病菌大量滋生繁衍，有效保证宠物的健康。
[0012]
进一步的，所述滑块上端延伸出长块，所述食盒后端固定连接有连板，且连板左右两端均与相对应的滑块固定连接。
[0013]
进一步的，所述冲洗组件包括有储水箱，所述机体后端固定连接有位于清洗箱上侧的储水箱，所述清洗箱上内壁固定连接有与食盒相匹配的集水箱，所述储水箱下端固定连接有与其相接通的进水管，且进水管内端与集水箱接通，所述集水箱下端固定连接有多个与其相接通的冲洗头。通过在储水箱内存储清洗水，通过冲洗头对食盒内部进行冲洗，清除食盒内宠物的口水和带有的细菌病毒。
[0014]
进一步的，所述清洗箱下端固定连接有回收槽，所述清洗箱后端固定连接有回收箱，所述回收箱左端固定连接有与其相连通的抽水管，所述抽水管内端与回收槽接通。
[0015]
进一步的，所述清洗箱下内壁开设有与回收槽相匹配的长透水孔，所述食盒下内壁开设有多个与长透水孔相匹配的渗水孔。通过渗水孔和长透水孔将食盒内的清洗水通入回收槽内，并经过回收箱进行回收，有效避免清洗水流出对家里造成污染，并有效避免宠物误喝，危害宠物的身体健康。
[0016]
进一步的，所述清洗箱右端固定连接有遮挡盖，所述遮挡盖下端开设有与食盒相匹配的方孔，所述食盒通过方孔与遮挡盖滑动连接。在食盒移动至清洗箱内时，对宠物进行遮挡，有效避免宠物头部伸入清洗箱内，对宠物带来伤害，并且在冲洗食盒时，遮挡盖还起到有效防止冲洗水溅出的作用。
[0017]
进一步的，所述机体采用外接电源与蓄电池双电源供电，所述外接电源断电后自动使用蓄电池通电。有效保证在意外停电后，机体能够正常使用，有效喂食计划的正常进行。
[0018]
进一步的，所述机体内设有智能喂食系统，所述智能喂食系统包括有单机片控制模块，所述单机片控制模块信号连接有无线网通讯模块、信息处理模块、出料模块和清洗模块，所述无线网通讯模块信号连接有远程控制模块，所述信息处理模块信号连接有触摸屏控制模块和摄像头模块，所述清洗模块通过导线分别与冲洗组件和移动组件电性连接。通过采用触摸屏控制模块和远程控制模块，有效实现双控模式，主人能够通过触摸屏控制模块制定喂食计划，也能够通过触摸屏控制模块使用手机远程制定喂食计划，有效避免在突然断电时，无线网通讯模块不能够正常联网，能够通过原触摸屏控制模块制定的计划对宠物进行喂食，通过摄像头模块便于主人远程观察宠物的进食情况，制定或更改喂食计划，使得喂食合理化，通过清洗模块控制对食盒的清洗，有效实现自动化控制。
[0019]
进一步的，所述单机片控制模块信号连接有录音控制模块，所述录音控制模块信号连接有蜂鸣器。录音控制模块能够录下主人的声音，通过蜂鸣器播放声音，便于呼唤宠物进行进食。
[0020]
进一步的，所述触摸屏控制模块通过导线与显示屏电性连接，所述显示屏通过导线电性连接有智能锁屏模块，所述智能锁屏模块与触摸屏控制模块信号连接。通过设置智能锁屏模块有效避免在宠物碰触显示屏时，对喂食计划造成更改，有效保证喂食计划的正常进行。
[0021]
3.有益效果
[0022]
相比于现有技术，本发明的优点在于：
[0023]
(1)本方案通过设有移动组件能够将喂食完成后的食盒回收至清洗箱内，并通过冲洗组件对食盒进行冲洗，有效杀死食盒内的细菌，有效避免食盒内的病菌的滋生，在主人因工作日或者节假日旅游外出时，有效实现对食盒进行自动清洗，有效在气温较高或湿度较大的天气避免食盒内的病菌大量滋生繁衍，有效保证宠物的健康。
[0024]
(2)通过在储水箱内存储清洗水，通过冲洗头对食盒内部进行冲洗，清除食盒内宠物的口水和带有的细菌病毒。
[0025]
(3)通过渗水孔和长透水孔将食盒内的清洗水通入回收槽内，并经过回收箱进行回收，有效避免清洗水流出对家里造成污染，并有效避免宠物误喝，危害宠物的身体健康。
[0026]
(4)在食盒移动至清洗箱内时，对宠物进行遮挡，有效避免宠物头部伸入清洗箱内，对宠物带来伤害，并且在冲洗食盒时，遮挡盖还起到有效防止冲洗水溅出的作用。
[0027]
(5)有效保证在意外停电后，机体能够正常使用，有效喂食计划的正常进行。
[0028]
(6)通过采用触摸屏控制模块和远程控制模块，有效实现双控模式，主人能够通过触摸屏控制模块制定喂食计划，也能够通过触摸屏控制模块使用手机远程制定喂食计划，有效避免在突然断电时，无线网通讯模块不能够正常联网，能够通过原触摸屏控制模块制定的计划对宠物进行喂食，通过摄像头模块便于主人远程观察宠物的进食情况，制定或更改喂食计划，使得喂食合理化，通过清洗模块控制对食盒的清洗，有效实现自动化控制。
[0029]
(7)录音控制模块能够录下主人的声音，通过蜂鸣器播放声音，便于呼唤宠物进行进食。
[0030]
(8)通过设置智能锁屏模块有效避免在宠物碰触显示屏时，对喂食计划造成更改，有效保证喂食计划的正常进行。
附图说明
[0031]

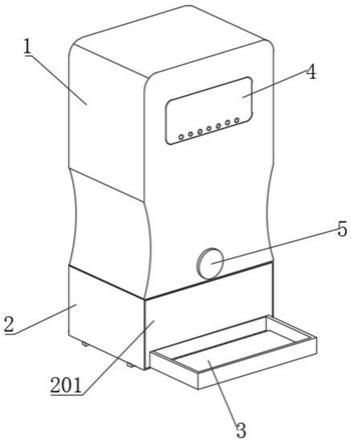

图1为本发明的轴测结构示意图；
[0032]
图2为本发明的左视结构示意图；
[0033]
图3为本发明的清洗箱轴测结构示意图；
[0034]
图4为本发明的储水箱轴测结构示意图；
[0035]
图5为本发明的回收箱轴测结构示意图；
[0036]
图6为本发明的移动组件轴测结构示意图；
[0037]
图7为本发明的食盒俯视结构示意图；
[0038]
图8为本发明的智能喂食系统控制结构示意图。
[0039]
图中标号说明：
[0040]
1机体、2清洗箱、201遮挡盖、202长透水孔、3食盒、301渗水孔、302连板、4显示屏、5出食盖、6冲洗组件、601储水箱、602集水箱、603冲洗头、604回收箱、605回收槽、7移动组件、
701移动马达、702螺杆、703滑块、704导向杆、705长块。
具体实施方式
[0041]
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述；显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例，基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0042]
在本发明的描述中，需要说明的是，术语“上”、“下”、“内”、“外”、“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
[0043]
在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“套设/接”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
[0044]
实施例1：
[0045]
请参阅图1-7，一种家用智能宠物喂食器，包括固定在机体1下端的清洗箱2，机体1前端固定安装有显示屏4和出食盖5，且显示屏4位于出食盖5上侧，清洗箱2内连接有移动组件7，移动组件7上连接有食盒3，清洗箱2后端设有与食盒3相匹配的冲洗组件6；移动组件7包括有长块705，清洗箱2下内壁左右两端均固定连接有长块705，左侧长块705内转动连接有螺杆702，右侧长块705内固定连接有导向杆704，螺杆702后端依次贯穿长块705和清洗箱2，并固定连接有移动马达701，移动马达701为现有技术，本领域技术人员可根据实际需要选择合适型号的移动马达701，例如：型号为zdy108cy的移动马达701，移动马达701固定安装在清洗箱2后端，两个长块705内均滑动连接有滑块703，左侧滑块703与螺杆702螺纹连接，右侧滑块703与导向杆704滑动连接。通过设有移动组件7能够将喂食完成后的食盒3回收至清洗箱2内，并通过冲洗组件6对食盒3进行冲洗，有效杀死食盒3内的细菌，有效避免食盒3内的病菌的滋生，在主人因工作日或者节假日旅游外出时，有效实现对食盒3进行自动清洗，有效在气温较高或湿度较大的天气避免食盒3内的病菌大量滋生繁衍，有效保证宠物的健康。
[0046]
请参阅图7，滑块703上端延伸出长块705，食盒3后端固定连接有连板302，且连板302左右两端均与相对应的滑块703固定连接。
[0047]
请参阅图3和图4，冲洗组件6包括有储水箱601，储水箱601内设有加热快，便于清洗水进行加热，增加清洗水的杀菌效果，机体1后端固定连接有位于清洗箱2上侧的储水箱601，清洗箱2上内壁固定连接有与食盒3相匹配的集水箱602，储水箱601下端固定连接有与其相接通的进水管，且进水管内端与集水箱602接通，进水管上设有增压泵和阀门，便于控制储水箱601内的清洗水流向集水箱602，并对流入集水箱602内的清洗水进行增加，提高清洗水冲洗食盒3的压力，提高冲洗效率，集水箱602下端固定连接有多个与其相接通的冲洗
头603。通过在储水箱601内存储清洗水，通过冲洗头603对食盒3内部进行冲洗，清除食盒3内宠物的口水和带有的细菌病毒。
[0048]
请参阅图3和图5，清洗箱2下端固定连接有回收槽605，清洗箱2后端固定连接有回收箱604，回收箱604左端固定连接有与其相连通的抽水管，抽水管上安装有抽水泵，对清洗水进行抽取，便于对清洗水进行回收，抽水管内端与回收槽605接通。
[0049]
请参阅图3、图5和图7，清洗箱2下内壁开设有与回收槽605相匹配的长透水孔202，食盒3下内壁开设有多个与长透水孔202相匹配的渗水孔301。通过渗水孔301和长透水孔202将食盒3内的清洗水通入回收槽605内，并经过回收箱604进行回收，有效避免清洗水流出对家里造成污染，并有效避免宠物误喝，危害宠物的身体健康。
[0050]
请参阅图1，清洗箱2右端固定连接有遮挡盖201，遮挡盖201下端开设有与食盒3相匹配的方孔，食盒3通过方孔与遮挡盖201滑动连接。在食盒3移动至清洗箱2内时，对宠物进行遮挡，有效避免宠物头部伸入清洗箱2内，对宠物带来伤害，并且在冲洗食盒3时，遮挡盖201还起到有效防止冲洗水溅出的作用。
[0051]
清洗方法：在食盒3不使用时，启动移动马达701，螺杆702产生转动，连板302受滑块703带动产生移动，使食盒3回收至清洗箱2内，储水箱601内的清洗水通入集水箱602内，通过冲洗头603对食盒3进行冲洗，食盒3内的清洗水经过渗水孔301和长透水孔202留至回收槽605内，通过回收箱604进行收集，避免清洗水流出，污染家内环境。通过设有移动组件7能够将喂食完成后的食盒3回收至清洗箱2内，并通过冲洗组件6对食盒3进行冲洗，有效杀死食盒3内的细菌，有效避免食盒3内的病菌的滋生，在主人因工作日或者节假日旅游外出时，有效实现对食盒3进行自动清洗，有效在气温较高或湿度较大的天气避免食盒3内的病菌大量滋生繁衍，有效保证宠物的健康。
[0052]
实施例2：
[0053]
请参阅图1-7，其中与实施例1中相同或相应的部件采用与实施例1相应的附图标记，为简便起见，下文仅描述与实施例1的区别点。该实施例2与实施例1的不同之处在于：清洗箱2内设有烘干风扇，对清洗后的食盒3进行烘干处理，缩短食盒3的晾干效率，有效提高食盒3的清洗效率。
[0054]
实施例3：
[0055]
请参阅图1-7，其中与实施例1中相同或相应的部件采用与实施例1相应的附图标记，为简便起见，下文仅描述与实施例1的区别点。该实施例3与实施例1的不同之处在于：机体1采用外接电源与蓄电池双电源供电，外接电源断电后自动使用蓄电池通电。双电源供电电路为现有技术，本说明说中不做赘述。有效保证在意外停电后，机体1能够正常使用，有效喂食计划的正常进行。
[0056]
实施例4：
[0057]
请参阅图1和图7，其中与实施例1中相同或相应的部件采用与实施例1相应的附图标记，为简便起见，下文仅描述与实施例1的区别点。该实施例4与实施例1的不同之处在于：请参阅图7，机体1内设有智能喂食系统，智能喂食系统包括有单机片控制模块，单机片控制模块为现有技术，本领域技术人员可根据实际需要选择合适型号的单机片控制模块，例如本实施例中单机片控制模块采用型号为at89s52的芯片控制，单机片控制模块信号连接有无线网通讯模块、信息处理模块、出料模块和清洗模块，无线网通讯模块信号连接有远程控
制模块，信息处理模块信号连接有触摸屏控制模块和摄像头模块，清洗模块通过导线分别与冲洗组件6和移动组件7电性连接。通过采用触摸屏控制模块和远程控制模块，有效实现双控模式，主人能够通过触摸屏控制模块制定喂食计划，也能够通过触摸屏控制模块使用手机远程制定喂食计划，有效避免在突然断电时，无线网通讯模块不能够正常联网，能够通过原触摸屏控制模块制定的计划对宠物进行喂食，通过摄像头模块便于主人远程观察宠物的进食情况，制定或更改喂食计划，使得喂食合理化，通过清洗模块控制对食盒3的清洗，有效实现自动化控制。
[0058]
实施例5：
[0059]
请参阅图7，其中与实施例4中相同或相应的部件采用与实施例4相应的附图标记，为简便起见，下文仅描述与实施例4的区别点。该实施例5与实施例4的不同之处在于：请参阅图7，单机片控制模块信号连接有录音控制模块，录音控制模块信号连接有蜂鸣器。录音控制模块能够录下主人的声音，通过蜂鸣器播放声音，便于呼唤宠物进行进食。
[0060]
实施例6：
[0061]
请参阅图7，其中与实施例4中相同或相应的部件采用与实施例4相应的附图标记，为简便起见，下文仅描述与实施例4的区别点。该实施例6与实施例4的不同之处在于：请参阅图7，触摸屏控制模块通过导线与显示屏4电性连接，显示屏4通过导线电性连接有智能锁屏模块，智能锁屏模块与触摸屏控制模块信号连接。通过设置智能锁屏模块有效避免在宠物碰触显示屏4时，对喂食计划造成更改，有效保证喂食计划的正常进行。
[0062]
以上所述，仅为本发明较佳的具体实施方式；但本发明的保护范围并不局限于此。任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其改进构思加以等同替换或改变，都应涵盖在本发明的保护范围内。

技术特征：
1.一种家用智能宠物喂食器，包括固定在机体(1)下端的清洗箱(2)，其特征在于：所述机体(1)前端固定安装有显示屏(4)和出食盖(5)，且显示屏(4)位于出食盖(5)上侧，所述清洗箱(2)内连接有移动组件(7)，所述移动组件(7)上连接有食盒(3)，所述清洗箱(2)后端设有与食盒(3)相匹配的冲洗组件(6)；所述移动组件(7)包括有长块(705)，所述清洗箱(2)下内壁左右两端均固定连接有长块(705)，左侧所述长块(705)内转动连接有螺杆(702)，右侧所述长块(705)内固定连接有导向杆(704)，所述螺杆(702)后端依次贯穿长块(705)和清洗箱(2)，并固定连接有移动马达(701)，所述移动马达(701)固定安装在清洗箱(2)后端，两个所述长块(705)内均滑动连接有滑块(703)，左侧所述滑块(703)与螺杆(702)螺纹连接，右侧所述滑块(703)与导向杆(704)滑动连接。2.根据权利要求1所述的一种家用智能宠物喂食器，其特征在于：所述滑块(703)上端延伸出长块(705)，所述食盒(3)后端固定连接有连板(302)，且连板(302)左右两端均与相对应的滑块(703)固定连接。3.根据权利要求1所述的一种家用智能宠物喂食器，其特征在于：所述冲洗组件(6)包括有储水箱(601)，所述机体(1)后端固定连接有位于清洗箱(2)上侧的储水箱(601)，所述清洗箱(2)上内壁固定连接有与食盒(3)相匹配的集水箱(602)，所述储水箱(601)下端固定连接有与其相接通的进水管，且进水管内端与集水箱(602)接通，所述集水箱(602)下端固定连接有多个与其相接通的冲洗头(603)。4.根据权利要求3所述的一种家用智能宠物喂食器，其特征在于：所述清洗箱(2)下端固定连接有回收槽(605)，所述清洗箱(2)后端固定连接有回收箱(604)，所述回收箱(604)左端固定连接有与其相连通的抽水管，所述抽水管内端与回收槽(605)接通。5.根据权利要求4所述的一种家用智能宠物喂食器，其特征在于：所述清洗箱(2)下内壁开设有与回收槽(605)相匹配的长透水孔(202)，所述食盒(3)下内壁开设有多个与长透水孔(202)相匹配的渗水孔(301)。6.根据权利要求1所述的一种家用智能宠物喂食器，其特征在于：所述清洗箱(2)右端固定连接有遮挡盖(201)，所述遮挡盖(201)下端开设有与食盒(3)相匹配的方孔，所述食盒(3)通过方孔与遮挡盖(201)滑动连接。7.根据权利要求1所述的一种家用智能宠物喂食器，其特征在于：所述机体(1)采用外接电源与蓄电池双电源供电，所述外接电源断电后自动使用蓄电池通电。8.根据权利要求1所述的一种家用智能宠物喂食器，其特征在于：所述机体(1)内设有智能喂食系统，所述智能喂食系统包括有单机片控制模块，所述单机片控制模块信号连接有无线网通讯模块、信息处理模块、出料模块和清洗模块，所述无线网通讯模块信号连接有远程控制模块，所述信息处理模块信号连接有触摸屏控制模块和摄像头模块，所述清洗模块通过导线分别与冲洗组件(6)和移动组件(7)电性连接。9.根据权利要求8所述的一种家用智能宠物喂食器，其特征在于：所述单机片控制模块信号连接有录音控制模块，所述录音控制模块信号连接有蜂鸣器。10.根据权利要求8所述的一种家用智能宠物喂食器，其特征在于：所述触摸屏控制模块通过导线与显示屏(4)电性连接，所述显示屏(4)通过导线电性连接有智能锁屏模块，所述智能锁屏模块与触摸屏控制模块信号连接。

技术总结
本发明公开了一种家用智能宠物喂食器，属于宠物喂食器领域，一种家用智能宠物喂食器，包括固定在机体下端的清洗箱，所述机体前端固定安装有显示屏和出食盖，且显示屏位于出食盖上侧，所述清洗箱内连接有移动组件，所述移动组件上连接有食盒，所述清洗箱后端设有与食盒相匹配的冲洗组件，可以通过设有移动组件能够将喂食完成后的食盒回收至清洗箱内，并通过冲洗组件对食盒进行冲洗，有效杀死食盒内的细菌，有效避免食盒内的病菌的滋生，在主人因工作日或者节假日旅游外出时，有效实现对食盒进行自动清洗，有效在气温较高或湿度较大的天气避免食盒内的病菌大量滋生繁衍，有效保证宠物的健康。的健康。的健康。

技术研发人员：李奎陈辉张丹丹
受保护的技术使用者：李奎
技术研发日：2020.11.09
技术公布日：2021/2/28
