一种可推行宠物铁围栏的制作方法

来源：萌宠菠菠乐园时间：2024-10-15 07:57

一种可推行宠物铁围栏的制作方法

本技术涉及一种宠物铁围栏，特别涉及一种可推行宠物铁围栏。

背景技术：

1、现有的同类宠物围栏，其存在的缺陷和不足主要是：1、笨重，不方便移动，抬起来更换地方，费力；2、不方便拆卸、组装，包装运输体积大。

技术实现思路

1、本实用新型所要解决的技术问题是针对现有技术的不足，提供一种可推行宠物铁围栏。

2、为了实现上述目的，本实用新型所采取的措施：

3、一种可推行宠物铁围栏，包括前片上木头、后片上木头和两块侧片上木头插接连接组成围栏上框架，前片下木头、后片下木头和两块侧片下木头插接连接组成围栏下框架，所述的下框架的底部固定有底板，底板的下部固定有若干脚轮，后片上木头与后片下木头之间固定有铁支网后片，同一侧的侧片上木头与侧片下木头之间固定有铁支网侧片，前片上木头与前片下木头之间固定有铁支网前片，铁支网前片上开设有门洞，前片上木头与前片下木头之间铰接有遮挡门洞用的铁支网门；

4、所述的插接连接包括第一插接件和第二插接件，第一插接件和第二插接件上一端均开设有与前片上木头、后片上木头、侧片上木头、前片下木头、后片下木头或侧片下木头插接连接用的插接孔，第一插接件上另一端设有连接件圆柱，第二插接件的另一端设有与连接件圆柱插接连接用的连接件圆孔，插接孔与连接件圆孔的开口方向垂直设置；

5、所述的前片上木头、后片上木头、侧片上木头、前片下木头、后片下木头和侧片下木头上均固定有若干铁支固定件，铁支固定件上开设有铁支固定件孔，铁支固定件孔用于铁支网后片、铁支网侧片、铁支网前片和铁支网门上的轴杆连接；

6、所述的底板通过内六角螺丝固定在围栏下框架的底部，内六角螺丝上套设有垫片；

7、所述的铁支网门上通过自攻螺丝安装有由锁座和锁盖组成的锁具外壳体，锁具外壳体内滑动设有伸出到锁具外壳体外部的锁销，锁具外壳体内设有将锁销向外顶出用的弹簧，锁盖上开设有滑动槽，锁销上的拨杆由滑动槽露出；

8、所述的第一插接件和第二插接件上均开设有固定孔，螺丝穿过该固定孔用于将第一插接件或第二插接件固定在前片上木头、后片上木头、侧片上木头、前片下木头、后片下木头和侧片下木头上。

9、本实用新型的有益效果：结构新颖，组装、拆卸方便快捷，拆卸后体积小，方便包装、运输，使用中，可以推行移动，轻便。

技术特征：

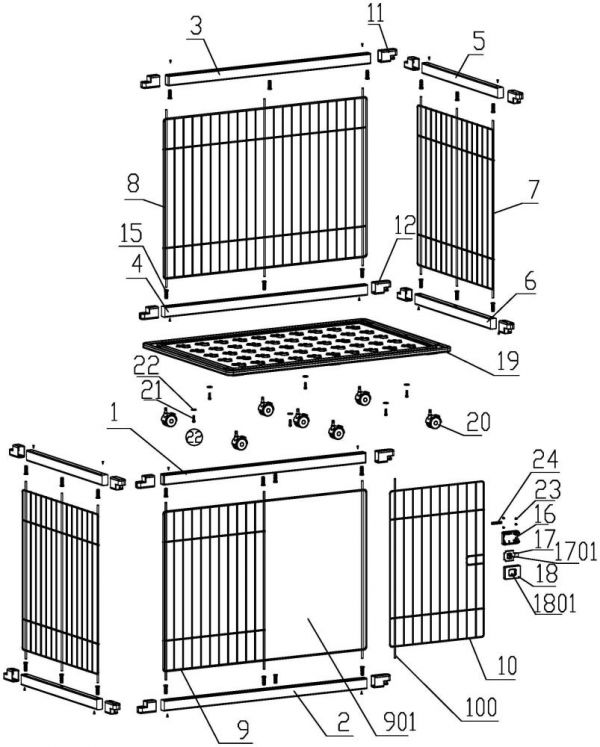

1.一种可推行宠物铁围栏，包括前片上木头（1）、后片上木头（3）和两块侧片上木头（5）插接连接组成围栏上框架，前片下木头（2）、后片下木头（4）和两块侧片下木头（6）插接连接组成围栏下框架，其特征在于：所述的下框架的底部固定有底板（19），底板（19）的下部固定有若干脚轮（20），后片上木头（3）与后片下木头（4）之间固定有铁支网后片（8），同一侧的侧片上木头（5）与侧片下木头（6）之间固定有铁支网侧片（7），前片上木头（1）与前片下木头（2）之间固定有铁支网前片（9），铁支网前片（9）上开设有门洞（901），前片上木头（1）与前片下木头（2）之间铰接有遮挡门洞（901）用的铁支网门（10）。

2.根据权利要求1所述的一种可推行宠物铁围栏，其特征在于：所述的插接连接包括第一插接件（11）和第二插接件（12），第一插接件（11）和第二插接件（12）上一端均开设有与前片上木头（1）、后片上木头（3）、侧片上木头（5）、前片下木头（2）、后片下木头（4）或侧片下木头（6）插接连接用的插接孔，第一插接件（11）上另一端设有连接件圆柱（1101），第二插接件（12）的另一端设有与连接件圆柱（1101）插接连接用的连接件圆孔（1201），插接孔与连接件圆孔（1201）的开口方向垂直设置。

3.根据权利要求1或2所述的一种可推行宠物铁围栏，其特征在于：所述的前片上木头（1）、后片上木头（3）、侧片上木头（5）、前片下木头（2）、后片下木头（4）和侧片下木头（6）上均固定有若干铁支固定件（15），铁支固定件（15）上开设有铁支固定件孔（1501），铁支固定件孔（1501）用于铁支网后片（8）、铁支网侧片（7）、铁支网前片（9）和铁支网门（10）上的轴杆（100）连接。

4.根据权利要求3所述的一种可推行宠物铁围栏，其特征在于：所述的底板（19）通过内六角螺丝（21）固定在围栏下框架的底部，内六角螺丝（21）上套设有垫片（22）。

5.根据权利要求4所述的一种可推行宠物铁围栏，其特征在于：所述的铁支网门（10）上通过自攻螺丝（23）安装有由锁座（16）和锁盖（18）组成的锁具外壳体，锁具外壳体内滑动设有伸出到锁具外壳体外部的锁销（17），锁具外壳体内设有将锁销（17）向外顶出用的弹簧（24），锁盖（18）上开设有滑动槽（1801），锁销（17）上的拨杆（1701）由滑动槽（1801）露出。

6.根据权利要求2所述的一种可推行宠物铁围栏，其特征在于：所述的第一插接件（11）和第二插接件（12）上均开设有固定孔（1000），螺丝穿过该固定孔（1000）用于将第一插接件（11）或第二插接件（12）固定在前片上木头（1）、后片上木头（3）、侧片上木头（5）、前片下木头（2）、后片下木头（4）和侧片下木头（6）上。

技术总结
本技术公开了一种可推行宠物铁围栏，包括前片上木头、后片上木头和两块侧片上木头插接连接组成围栏上框架，前片下木头、后片下木头和两块侧片下木头插接连接组成围栏下框架，所述的下框架的底部固定有底板，底板的下部固定有若干脚轮，后片上木头与后片下木头之间固定有铁支网后片，同一侧的侧片上木头与侧片下木头之间固定有铁支网侧片，前片上木头与前片下木头之间固定有铁支网前片，铁支网前片上开设有门洞，前片上木头与前片下木头之间铰接有遮挡门洞用的铁支网门；有益效果：结构新颖，组装、拆卸方便快捷，拆卸后体积小，方便包装、运输，使用中，可以推行移动，轻便。

技术研发人员：麻季刚
受保护的技术使用者：宁波爱焱儿童用品有限公司
技术研发日：20231226
技术公布日：2024/8/15
