宠物护理装置的制作方法

本公开涉及一种宠物护理装置。

背景技术：

宠物护理装置可包括用于管理宠物毛发或皮毛的刷和用于处理宠物皮肤的灯。

韩国专利公开出版物no.10-2006-0007303(以下称为“现有技术”)公开了一种宠物护理装置或宠物刷。然而，这种宠物护理装置具有本公开所解决的各种缺点。

现有技术的宠物刷可包括固定到多个刷或刷毛的刷固定板。刷固定板的一侧可以配备有红外灯以辐射红外线。用于向红外灯供电的电源单元或装置内置在主体中，并且手柄可以设置有用于调节电源单元的开关。

在先前文献的情况下，四个红外灯布置在刷固定板上。红外灯不集中在宠物的皮肤上，并且现有技术具有皮肤处理效果弱的缺点。由于红外灯从刷固定板突出，因此存在损坏红外灯的风险。

另外，红外灯可以固定在刷之间，并且当在使用期间从红外灯照射的光没有聚焦在皮肤上时，光可以照射到皮肤外部或皮肤之外的区域。

仅具有简单地接通或断开红外灯的功能。如果刷面向用户，则灯不会自动断开，并且从红外灯照射的光可以朝向用户的眼睛发射。存在的缺点在于，可能在用户的眼睛中诱发疲劳和不适。

由于在宠物刷的固定状态下使用刷固定板，因此存在如下缺点：除了梳理宠物毛发之外，可能不实施各种处理。

为了适当地教导附加或替代的细节、特征和/或技术背景，在此适当地引入上述参考文献作为参考。

技术实现要素：

本文公开的实施方式可提供一种宠物护理装置，其具有透射部分或光漫射器以及定位在宠物护理装置的头部主体或头部中的至少一个发光单元或发光器件。头部可以与宠物的皮肤接触，并且来自发光器件的光可以集中在宠物上。所述发光器件可以包括多个发光器件，并且所述多个发光器件可以具有椭圆形或体育场布置，使得宠物上被光照射的面积可以增加。

另外，由于透射部分和发光单元可以定位成在与宠物的皮肤接触的头部主体中向内间隔开，所以当单独使用主体时，透射部分可以与宠物的皮肤分离，并且可以防止对宠物皮肤的刺激。由于可在主体中提供工具联接器，因此具有可通过组合各种类型的护理工具来管理宠物皮肤或毛发的优点。

主体可包括第一空间和第二空间，发光单元位于第一空间中，宠物的毛发被拉入第二空间中。由于第一空间可以与第二空间分隔开，所以可以防止宠物的毛发流入发光单元所在的空间。

在主体放置在底部或搁置表面上的状态下，透射部分可以与底部表面间隔开，以防止损坏透射部分。当单独使用主体时满足发光单元的接通条件时，由于可以操作发光单元，所以可以限制从发光单元发射的光被传输到用户侧。

由于头部和手柄可以分离并且头部可以是防水的，因此存在头部的清洁(例如，水清洁)可行而有效的优点。由于在护理工具的突起的端部处从发光单元照射的光可被透射，因此光可被直接照射至宠物的皮肤，从而改善皮肤护理效果。由于突起的端部可以接触宠物的皮肤，所以光可以集中到宠物的皮肤，提高了皮肤护理效果。

因为当宠物护理装置非常接近宠物时可以接通发光单元，所以可以防止由于发光单元的不必要操作而导致的功耗，并且可以防止发光单元将光导向用户。由于接近传感器可以设置在头部中，因此可以精确地确定头部和宠物是否接近。由于接近传感器可以安装在发光单元印刷电路板或pcb中，所以可以简化安装接近传感器的结构。

本文公开的实施方式可提供可管理宠物的皮肤和毛发的宠物护理装置。从发光单元或发光器件照射的光可以集中在宠物皮肤上。可以增加照射到宠物皮肤上的光的照射面积。当单独使用主体时，透射部分或光漫射器可以与宠物的皮肤间隔开，以防止透射部分刺激宠物的皮肤。

本文公开的实施方式可提供一种在主体中具有工具联接器的宠物护理装置，以组合各种护理工具来管理宠物的皮肤或毛发。在使用主体管理宠物的皮肤或毛发的过程中，防止毛发流入发光单元或发光器件所在的空间。在主体放置在底表面上的状态下，透射部分或光漫射器可以与底表面间隔开，从而防止损坏。

在管理宠物的皮肤或毛发之后，可通过将头部与手柄分离来清洁头部。当单独使用主体时，可以限制从发光单元发射的光被传输到用户侧。

可以防止当宠物护理装置非常接近宠物时由于发光单元的不必要操作而导致的功耗。可以简化检测宠物护理装置和宠物的接近度的传感器的安装结构，并且可以提高传感器的检测精度。

本文公开的实施方式可提供一种宠物水分配器，其包括具有发光单元或发光器件的头部和从头部延伸的手柄。头部可形成在外主体和定位在外主体的内部区域中的内主体上。发光单元可以设置在外主体和内主体之间的第一空间中。透射部分或光漫射器可以覆盖第一空间。与第一空间分隔的第二空间可以至少部分地位于内主体内部。

支撑板或壁可连接内主体和外主体并支撑发光单元。发光单元可以被设置为面向透射部分。所述内主体和所述外主体中的每者均可包括支撑所述透射部分的支撑凹槽。

发光单元可以包括发光单元印刷电路板(pcb)和设置在发光单元pcb中的多个发光单元，并且发光单元pcb可以形成为椭圆形形式或形状。发光单元pcb可以被设置为围绕内主体，并且可以包括供内主体穿过的开口。

透射部分可以形成为椭圆形形式。多个发光单元可以以椭圆形形式布置在发光单元pcb上。

多个发光单元可以是用于照射200nm-280nm范围内的uvc波长的(紫外)uv(发光二极管)led。至少一个uvled可以发射红光。

头部还可以包括接近传感器和其中安装有接近传感器的传感器pcb。传感器pcb可以与发光单元pcb一体地形成，或者可以连接到发光单元。所述头部还可以包括：传输孔或开口，从所述接近传感器照射的光或信号通过所述传输孔或开口传输；以及传输孔盖或透射介质，所述传输孔盖或透射介质覆盖所述传输孔。

从发光单元到外主体的外端的高度或距离可以高于从发光单元到内主体的外端的高度或距离。透射部分可以设置在与外主体的外端间隔开的位置处。

外本体可包括外周表面、内周表面以及连接外周表面和内周表面的连接表面。内周表面可以限定第一空间。

连接表面可包括在水平方向上从外主体的外周表面朝向内周表面延伸的水平面，以及在水平面的内端处朝向内周表面延伸的倾斜表面。第二空间可以弯曲成诸如“l”的形状，并且与宠物分离的毛发可以聚集在第二空间中。

手柄或头部可以设置有传感器。手柄可以设置有操作单元或开关以输入发光单元的接通命令。手柄可以具有能够控制发光单元的控制器。当基于由传感器检测到的信息满足发光单元的接通条件时，控制器可以接通发光单元。

传感器可以包括陀螺仪传感器和接近传感器。在操作单元从手柄面向下并且基于接近传感器的检测确定头部接近宠物的皮肤的预定距离的状态下，可以由陀螺仪传感器检测发光单元的接通条件。当输入发光单元的接通命令时，当由接近传感器检测到的感测距离在参考距离内时，控制器可以接通发光单元。

手柄可以设置有传感器、操作单元或输入发光单元的接通命令，以及能够控制发光单元的控制器。可以控制发光单元以第一强度发光。

当满足发光单元的正常操作条件时，控制器可以控制发光单元，使得发光单元以大于第一强度的第二强度发光。传感器可以包括陀螺仪传感器和接近传感器，并且当操作单元的手柄上的陀螺仪传感器面向下时，可以检测发光单元的正常操作条件，并且接近传感器检测头部被确定为与宠物的皮肤接近预定距离的状态。

本文公开的实施方式可提供一种宠物护理装置，其包括具有发光单元的头部和从头部延伸的手柄。头部可包括其中设置有发光单元的第一头部主体或外壳以及联接到第一头部主体的第二头部主体或外壳。第一头部主体可以形成容纳发光单元的第一空间，并且第一头部主体和第二头部主体可以形成与第一空间分隔开的第二空间。

本文公开的实施方式可提供一种宠物护理装置，其包括具有发光单元或灭菌器的头部和从头部延伸的手柄。头部可以包括外主体、位于外主体的内部区域中的内主体、以及连接外主体和内主体并且发光单元可以安置在其上的支撑壁。灭菌器可以包括发光单元印刷电路板(pcb)和设置在发光单元pcb中的多个发光单元或器件。发光单元pcb可以形成为椭圆形形状并且围绕内主体。

灭菌器还可包括在与灭菌器间隔开的位置处覆盖灭菌器的透射单元或光漫射器。光漫射器可以形成为椭圆形形状。

本文公开的实施方式可提供一种具有主体的宠物护理分配器。主体可包括具有发光单元或灭菌器的头部和从头部延伸的手柄。主体还可包括定位在头部中的工具主体和从工具主体突出的多个突起(例如，刷毛或齿)。

多个突起中的每者均可以包括透射端，从发光单元照射的光通过该透射端透射。每个突起的外侧可以设置有遮光涂层。可以通过去除涂层的一部分来形成透射端。

工具主体可包括第一表面和与第一表面相对的第二表面。多个突起可以从第一表面突出。第二表面可以设置有具有凹陷形状的集光表面。第二表面可以设置有数量与突起相同的集光表面，并且其设置在与突起的位置相对应的位置处。工具主体可以包括多个孔，并且多个突起可以通过多个孔从工具主体突出。

多个突起中的每者均可以设置有凹陷形式的集光表面。头部可以包括透射部分或光漫射器，从发光单元发射的光通过该透射部分或光漫射器透射，并且集光表面可被设置为面向透射部分。发光单元可包括多个发光单元，并且多个发光单元中的一些或全部可被设置为面向集光表面。

护理工具可以可拆卸地联接到头部。护理工具还可包括头部接合部分或头部联接器，该头部接合部分或头部联接器沿与工具主体中的插入部分相反的方向突出。头部可包括头部联接器插入并联接到其上的工具联接器。

工具联接器可包括具有金属或磁体的第一固定部分。头部联接器可包括第二固定部分，该第二固定部分具有磁体或金属以与第一固定部分相互作用。

头部可以包括发光单元位于其中的第一空间和与第一空间分隔开的第二空间。工具主体可包括与第二空间连通的开口。

第一空间可以被设置为围绕第二空间，并且第一空间可以被透射部分覆盖。所述透射部分可以被所述工具主体覆盖。

护理工具可包括头部联接器，该头部联接器沿与工具主体中的多个突起的突出方向相反的方向延伸。头部联接器可以插入第二空间中。

本文公开的实施方式可以提供一种宠物护理装置，其包括具有发光单元或灭菌器的头部、从头部延伸的手柄、设置在手柄上以输入发光单元的接通命令或断开命令的操作或输入单元或开关、设置在头部处的接近传感器、以及被构造成当从操作单元输入发光单元的接通命令时基于由接近传感器检测到的感测距离来控制发光单元的控制器。发光单元可以包括多个发光单元或器件以及设置有多个发光器件的发光单元pcb。头部可以包括设置有接近传感器的传感器pcb。

传感器pcb可以与发光单元pcb一体地形成。替代地，传感器pcb可以连接或电联接到发光单元pcb。

发光单元pcb可以包括一对纵向延伸部和连接该对纵向延伸部的一对弯曲部分。传感器pcb可以从该对弯曲部分中的一个弯曲部分延伸。至少两个发光器件可以设置在纵向延伸部和弯曲部分中的每者中。

头部还可以包括传感器支撑器或支撑件，以支撑接近传感器，使得接近传感器可以以与传感器pcb间隔开预定高度或距离的状态定位。头部还可以包括供从发光单元发射的光通过的透射部分或光漫射器、供从接近传感器发射的光通过的传输孔，以及覆盖传输孔的传输孔盖或透射介质。

当输入发光单元的接通命令时，当由接近传感器检测到的感测距离在参考距离内时，控制器可以接通发光单元。在发光单元接通的状态下，当由接近传感器检测到的感测距离大于参考距离时，控制器可以断开发光单元。

当输入操作单元的接通命令时，控制器可以控制发光单元以第一强度发光。当由接近传感器检测到的感测距离在参考距离内时，发光单元可构造成对第一光进行操作。可以控制发光单元以大于第一强度的第二强度照射光。

附图说明

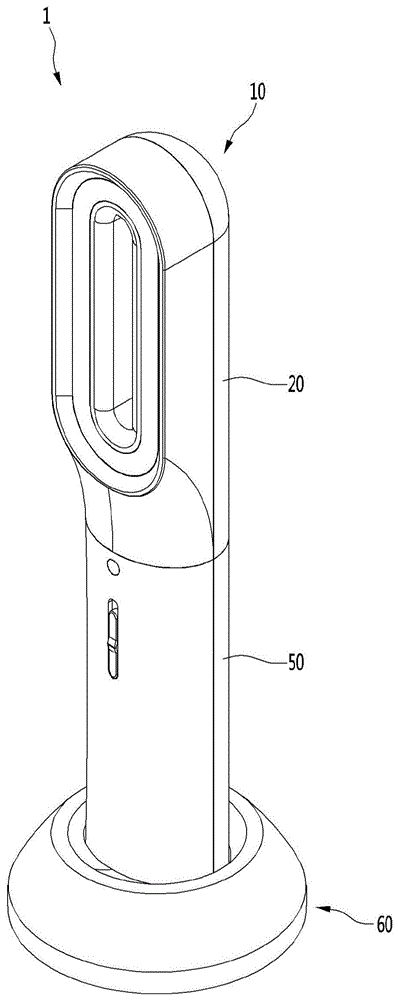

图1是示出根据一个实施方式的宠物护理装置的视图；

图2是根据一个实施方式的主体的立体图；

图3是图2的主体的平面图；

图4是图2的主体的侧视图；

图5和图6是示出主体的头部和手柄彼此分离的状态的立体图；

图7是根据一个实施方式的主体的分解立体图；

图8是根据一个实施方式的头部的第一框架的立体图；

图9是沿着图3中的线a-a截取的横截面视图；

图10是沿着图5中的线b-b截取的横截面视图；

图11是沿着图中的线c-c截取的横截面视图；

图12是沿着图中的线d-d截取的横截面视图；

图13和图14是第一护理工具的立体图；

图15是示出第一护理工具联接到主体的状态的立体图；

图16是沿着图15的线e-e截取的横截面视图；

图17和图18是第二护理工具的立体图；

图19是示出第二护理工具联接到主体的状态的立体图；

图20是沿着图19的线f-f截取的横截面视图；

图21和图22是第三护理工具的立体图；

图23是示出第三护理工具联接到主体的状态的立体图；

图24是示出第三护理工具和清洁连接器或软管连接到头部的状态的视图；

图25是根据一个实施方式的支撑件或基座的立体图；

图26是沿着图25的线g-g截取的横截面视图；

图27是示出根据另一实施方式的宠物护理装置的视图；

图28是根据另一实施方式的主体的立体图；

图29是图28的主体的平面图；

图30是示出发光器件与主体的头部分离的状态的立体图；

图31是沿着图29的线31-31截取的横截面视图；

图32是根据另一实施方式的主体的框图；以及

图33a和图33b是示出根据主体和宠物之间的距离的发光器件的接通或断开状态的视图。

具体实施方式

参照图1至图6，根据一个实施方式的皮肤护理或毛发护理装置1(例如，宠物护理装置)可包括用于管理宠物皮肤或毛发的主体10以及可在其上安装主体10的基座或支撑件60。主体10可包括手柄50和从手柄50延伸的头部20。各种可拆卸护理工具中的护理工具还可以可选地联接到头部20。稍后将参照图13至图24描述可交换并联接到头部20的护理工具的细节。

宠物护理装置1的纵向方向可以是手柄50和头部20延伸的方向。用户可握住手柄50以通过头部20和/或附接到头部20的护理工具管理宠物毛发或皮毛或处理头部皮肤。基座60可以向手柄50供应外部电力。

头部20可以包括将在后面参照图7进行描述的灭菌器220(图7)。手柄50可以向灭菌器220供电。灭菌器220可包括至少一个发光器件223(例如，紫外光发射二极管)，其可通过设置在头部20中的光漫射器或发射器230发射光。光漫射器230可以是导光板并且可以用作光导。

通过光漫射器230照射的uv光可通过去除细菌或病毒来处理宠物皮肤，这可治愈疾病或维持宠物的皮肤健康。光漫射器230可以设置在头部20的预定区域中。光可以仅经由预定区域透射，从而防止在待处理区域之外的不必要照射。用户可以通过使预定区域和/或光漫射器230靠近宠物皮肤或毛发来处理宠物皮肤或毛发。将参照图7更详细地描述光漫射器230。

参见图4，头部20的高度h1可以形成为高于手柄50的高度h2，并且头部20的具有光漫射器230的正面可以突出超过手柄。当用户抓握手柄50以将头部20施加于宠物皮肤或毛发时，手柄50可以不接触宠物皮肤或毛发。头部20和主体10的形状可构造成允许头部20的正面与宠物的最大接触。

头部20可从手柄50拆卸，或者替代地可与手柄50一体地形成。参见图5，示出了头部20可从手柄50移除的示例。当头部20与手柄50分离时，头部20可以容易地清洁、修理或更换为另一个头部20。由于头部20可以不包括电池(其可以替代地设置在手柄50中)，因此当头部20与手柄50分离时，头部20可以简单地用水清洁。头部20可以是防水的，以保护光漫射器230后面的发光器件223。

头部20和手柄50可以分别经由设置在头部20和手柄50中的第一联接器240和第二联接器530可拆卸地联接。作为一个示例，第二联接器530可构造成经由凹槽和凹部插入并压配合到第一联接器240中。作为另一示例，第一联接器240可构造成插入并压配合到第二联接器530中。

为了便于描述，将描述手柄50的第二联接器530插入头部20的第一联接器240中的示例。第二联接器530可以沿着宠物护理装置1的纵向方向插入第一联接器240中。

参照图5至图6，第二联接器530可以是手柄50的凹陷部分，使得第二联接器530的外径小于手柄50的其余部分的外径。第一联接器240可以包括联接空间242。限定联接空间242的第一联接器240的内部形状或轮廓可以对应于第二联接器530的外部形状或轮廓。联接空间242的直径可以等于第二联接器530的外径。

第一联接器240和第二联接器530中的每者均可以包括至少一个磁体。设置在第一联接器240中的磁体可以具有与设置在第二联接器240中的磁体的极性相反的极性。第一联接器240和第二联接器530可进一步经由磁引力固定。

替代地，第一联接器240和第二联接器530中的一者可以包括磁体，而第一联接器240和第二联接器530中的另一者可以包括金属。例如，第一联接器240的磁体可被吸引到例如第二联接器530的铁磁或顺磁性金属(例如，铁、镍、钴或钢)，以将头部20固定到手柄50并防止头部20从手柄50意外脱离。头部20可以由用户从手柄50拉出和移除，但是头部20可以在使用过程中固定到手柄50。

第一联接器240可包括头部或第一端子264，第二联接器530可包括手柄或第二端子582。当第二联接器530插入第一联接器240的联接空间242中时，手柄端子582可以与头部端子264接触。来自设置在手柄50中的电池540(图7)的电力可以经由头部端子264和手柄端子582之间的接触而供应到头部20的发光器件223(图7)。

宠物护理装置1还可包括基座或支撑件60以支撑主体10。主体10的手柄50的下端可安置在基座60上，并且头部20可向上延伸。然而，本文公开的实施方式不限于这种支撑系统；例如，主体10的头部20和手柄50都可以放置在不同构造的基座60上或放置在存储外壳中。当手柄50安置在基座60上时，手柄50中的电池540可被充电。稍后将参照图25至图26描述基座60的详细结构。

参照图7至图10，头部20可包括第一框架或壳体200和第二框架或壳体250、设置在第一框架200中的灭菌器220以及覆盖灭菌器220的光漫射器230。第一框架200和第二框架250也可以分别被称为第一外壳和第二外壳。第一框架200可以是前框架，而第二框架250可以是后框架。第一框架200可联接到第二框架250以形成头部20的外部或外壳。

第一框架200可以构成头部20的主外壳或主体，并且可以类似于椭圆壳体或外壳。第一框架200可包括第一或外部空间212和与第一空间212分隔的第二空间217。第一空间212可以由沿着第一框架200的外周形成的凹部或凹槽形成，并且灭菌器220可以设置在第一空间212中。第二空间217可以是由空间形成壁244限定形成的内部空间，并且可以穿透第一框架200。空间形成壁244可以从第一壳体200朝向第二壳体250突出。除了皮屑或其它碎屑之外，宠物毛发或皮毛也可在使用期间收集在第二空间217中。

第一空间212和灭菌器220可以围绕第二空间217的一部分。由于第二空间217经由空间形成壁244与第一空间212分隔开，所以可减少流入第一空间212并接触灭菌器220的毛发和异物的量。

第一框架200可包括外主体或壁201和位于外主体201内部的内主体或壁210。第一空间212可形成在外主体201和内主体210之间，而限定第二空间217的空间形成壁244可从内主体210延伸。

空间形成壁244可以从内主体210朝向第二框架250延伸以接触第二框架250。空间形成壁244可包括从内主体210沿直线延伸的一对直壁或侧壁245和246以及连接直壁245和246的端部的连接或圆形壁247(见图8)。连接壁247可以是例如弯曲壁。

侧壁245和246以及连接壁247可以形成朝向第二框架250向后延伸的截头椭圆形壁，并且可以形成第二空间217的第二开口或入口。当第一框架200联接到第二框架250时，第二框架250可封闭或覆盖第二空间217的后端。

内主体210可以形成为椭圆形或体育场形状，以在内侧上形成第一开口或入口214。第一开口214可以是通向第二空间217的入口。外主体201的至少一部分可以形成为与内主体210的形状相对应的形状，以围绕内主体210的外侧。外主体201和内主体210可以通过支撑壁或后壁218连接。

参照图9，后壁218也可以被称为底壁或下壁。然而，本领域普通技术人员应当理解，尽管图9示出了头部20的正面指向上并且将第一框架200显示在第二框架250上方，但是在使用期间，宠物护理装置1将最有可能不具有这样的定向。例如，用户可以握住手柄50以将头部20的正面指向下或侧向地指向宠物的身体，使得发光器件223可以向宠物发射光。

主要参考图9，支撑壁218可以是第一空间212的后壁或下壁。支撑壁218可从内主体210的后侧或下侧沿水平方向延伸以连接到外主体201。灭菌器220可以安装在支撑壁218的前表面或上表面上。从支撑壁218的前表面到内主体210的前端或上端的高度h3可以形成为高于灭菌器220的高度h4。

灭菌器220的前端可以是具有发光器件223的端部，并且发光器件223的前端可以不接触内主体210。外主体201可包括外周表面202、内周表面203和连接外周表面202和内周表面203的连接表面或前表面204。

外主体201的外周表面202可形成头部20的外部，而外主体201的内周表面203可限定第一空间212。外周表面202的高度h5可以形成为高于内周表面203的高度h3。高度h5可由从与支撑壁218的前表面对齐的水平轴线到外周表面202的前端或顶端的距离限定。高度h3可以由从水平轴线到内周表面203的前端或顶端的距离限定。

连接表面204可以包括水平表面204a和倾斜表面205。水平表面204a可以沿水平方向从外主体201的外周表面202向内朝向内周表面203延伸。倾斜表面205可以从水平表面204a的内端朝向内周表面203的前端延伸。

外主体201的内周表面203可形成有第一支撑凹槽或外支撑凹槽206，以支撑光漫射器230。光漫射器230可以插入第一支撑凹槽206中和/或安置在第一支撑凹槽206上。光漫射器230的外表面231可以与外主体201的外周表面202水平间隔开。内周表面203的高度h3可等于光漫射器230的前表面的高度，因此光漫射器230可与头部20所施加于的表面垂直间隔开，因为较高的水平表面204可在光漫射器230可接触宠物之前接触宠物。外周表面202、内周表面203、连接表面204、光漫射器230和灭菌器220的高度和位置可以被构造成促进由发光器件223朝向宠物发射的光的均匀分布。

内主体210可包括外周表面213a和内周表面213b。第一空间212可以形成在内主体210的外周表面213a和外主体201的内周表面203之间。通向第二空间217的第一开口214可形成在内周表面213b内。空间限定壁244的内周表面可从内主体210的内周表面213b延伸。

内主体210可包括连接表面或前表面215，该连接表面或前表面215连接外周表面213a的前端或顶端和内周表面213b的前端或顶端。连接表面215可包括从外周表面213a朝向内周表面213b向下倾斜或向下弯曲的倾斜或弯曲表面215a。作为一个示例，弯曲表面215a可以是从外周表面213a朝向内周表面213b向下倾斜或向下弯曲的圆形或弯曲表面。

内主体210的外周表面213a可以具有第二支撑凹槽或内支撑凹槽216以支撑光漫射器230。光漫射器230可以安置在第一支撑凹槽206和第二支撑凹槽216内以覆盖第一空间212。第一支撑凹槽206和第二支撑凹槽216的深度可构造成使得当光漫射器230插入第一支撑凹槽206和第二支撑凹槽216中时，光漫射器230的前表面或上表面231可与内主体210的连接表面215的前表面或上表面对齐。

光漫射器230可进一步熔合或粘附到第一支撑凹槽206和第二支撑凹槽216中以联接到第一框架200。这种熔合可减少或防止液体和其它异物流入第一空间212。

水平表面204a可构造成使与宠物皮肤之间的接触面积最大化，并且水平表面204a和光漫射器230的高度可构造成将从发光器件223照射的光朝向宠物皮肤聚集，并且防止光朝向用户的眼睛向外或向前照射。倾斜表面205还可构造成增加宠物护理装置1的头部20与宠物之间的接触面积，并且防止来自发光器件223的光向外朝向用户发射。

另外，水平表面204a和光漫射器230的高度以及外周表面202的高度h5和内周表面203的高度h3可构造成防止光漫射器230直接接触宠物的皮肤。穿过光漫射器230的光可以不太聚焦或集中在宠物皮肤上的特定点处，这可以防止或减少无意的刺激。光漫射器230的将光漫射器230与头部20应用于其上的表面间隔开的这种向内位置还可以防止对光漫射器230和灭菌器220的损坏。

光漫射器230的后表面232可以面向灭菌器220的发光器件223。第一支撑凹槽206和第二支撑凹槽216以及支撑壁218的高度连同内周表面203的高度h3和灭菌器220的高度h4可构造成使得光漫射器230的后表面232不接触发光器件223和/或灭菌器220，并且使得由发光器件223发射的光在穿过光漫射器230之前被稍微传播或漫射。第一支撑凹槽206和第二支撑凹槽216、支撑壁218的高度以及内周表面203的高度h3和灭菌器220的高度h4可以进一步构造成确保来自发光器件223的光的照射角在穿过光漫射器230之前增大到预定照射角。光可以均匀地透射通过光漫射器230，并且可以增加发射到宠物皮肤的光的量。

除了连接表面215的高度和/或弯曲表面215a的曲率之外，外周表面202的高度h5和内周表面203的高度h3可以构造成容易地将毛发聚集和收集到第二空间217中。收集在连接表面204和215上的毛发可被弯曲表面215a引导到第二空间217。

返回参考图7至图10，第一开口214可以是在宠物护理装置1的正面处的入口。通向第二空间217的第二开口或入口248可形成在更靠近手柄50的底侧(或参照图8和图10的右侧)。第二开口248可以形成在空间形成壁244的侧壁245和246的端部之间，以与空间形成壁244的连接壁247相对。第二空间217可以具有弯曲或l形形状。

电离器270(例如，等离子体电离器)可以向第二空间217提供离子。在电离器270中产生的离子可通过第一开口214发射到第二空间217中并在使用期间涂覆到宠物毛发上。当等离子体离子涂覆在宠物毛发上时，可以调节和/或保持宠物毛发中的水分，减少静电，并减少细粉尘或宠物皮屑。作为一个示例，电离器270可安装在第二框架250中以面对第一开口214，但本文中所公开的实施方式不限于电离器270的此位置，只要电离器270经定位以朝向宠物发射等离子体离子即可。电离器270可以从稍后描述的电池540接收电力。

灭菌器220可以包括印刷电路板(pcb)222和设置在pcb222的表面上的多个发光器件223。多个发光器件223可以是如上所述的紫外发光二极管(uvled)。uvled可以用uvc波长的光照射。但是不限于此，发光器件223可以照射200nm至280nm范围内(例如，260nm)的波长。替代地或附加地，灭菌器220还可包括发射可见光的至少一个led。

pcb222可以形成为构造成配合第一空间212的椭圆形状的椭圆形或体育场形状。pcb222可以包括通过一对弯曲连接部分222d和222e连接的一对纵向延伸部或部分222b和222c。每个纵向部分222b和222c的长度可以形成为比每个连接部分222d和222e的长度长。

椭圆形或体育场形状可以帮助最大化来自发光器件223的光的照射区域。作为一个示例，pcb的纵向部分222b和222c中的每者均可以沿直线延伸。然而，本文公开的实施方式不限于直的纵向部分222b和222c，并且作为另一示例，纵向部分222b和222c可以是弯曲的、弯折的、锯齿状的等。

pcb222可以围绕内主体210，并且可以包括开口222a，内主体210穿过开口222a。多个发光器件223可以安装在pcb222的表面上并且定位成面向光漫射器230(即，朝向光漫射器230发射光)。

多个发光器件223可以安装在纵向部分222b和222c中的每者中。但是不限于此，纵向延伸部222b和222c中的每者均可以设置有十个或更多个发光器件223。连接部分222d和222e中的每者也可以设置有多个发光器件223。在纵向部分222b和222c中的每者中可以设置有比在连接部分222d和222e中更多(例如，两倍多)的发光器件223。替代地，纵向部分222b和222c中的每者中的发光器件223的数量可以等于连接部分222d和222e中的每者中的发光器件223的数量。

设置在连接部分222d和222e中的每者中的发光器件223可以包括与纵向部分222b和222c中的每者相邻定位的第一发光器件223a和第二发光器件223b。可以存在位于第一发光器件223a和第二发光器件223b之间的一个或多个第三发光器件223c。

第三发光器件223c的数量和间隔可构造成使得从连接部分222d和222e中的每者发射的光的强度可以等于或大于预定强度。例如，在图7中，三个第三发光器件223c设置在第一发光器件223a和第二发光器件223b之间。然而，本文公开的实施方式不限于三个第三发光器件223c。由于pcb222可以形成为具有弯曲连接部分222d和222e的椭圆形状，所以第三发光器件223c之间的间隔可构造成彼此具有相等的间隔或角度。多个发光器件223可以彼此隔开以围绕内主体210。

灭菌器220还可以包括连接到pcb222的第一连接器224。第一连接器224可以连接到pcb222的与安装有发光器件223的pcb222的表面相对的表面。第一连接器224可以连接到连接部分222d，该连接部分222d在该对连接部分222d和222e中邻近手柄50定位。

支撑壁218可形成有接收部分或凹部218b，第一连接器224可设置在接收部分或凹部218b中。第一连接器224可以是硅树脂涂覆的。可以通过硅涂层在第一连接器224的外侧上形成防水层。支撑壁218还可以包括覆盖位于接收部分218b中的第一连接器224的盖壁218c。盖壁218c可以连接空间形成壁244的一对直壁245和246。当在第一连接器224的外侧上涂覆有防水层时，可以省略盖壁218c。

外主体201还可包括槽207，第一连接器224穿过槽207。头部20还可以包括覆盖槽207的槽盖260。槽盖260可将第二空间217与第一联接器240的联接空间242分开(图6)。槽盖260可以包括与第二空间217的第二开口248连通并且还与第一联接器240的联接空间242连通的孔或开口262。槽盖260的开口262可以与第一框架200的第二开口248对准，而槽盖260可以覆盖槽207。

槽盖260可以设置有连接到第一连接器224的头部端子264。当手柄50连接到头部20时，头部端子264可以与手柄端子582接触。槽盖260还可以包括用于向电离器270供电的供应线268。供应线268可以从头部端子264分支。供给线268可以由导电材料制成，并且可以是导线。第二框架250还可以设置有连接到电离器270的供应线272。当槽盖260联接到第一框架200和第二框架250时，第二框架250的供应线272可连接到槽盖260的供应线268。

第二框架250可以具有围绕空间形成壁244的部分圆柱壳形状。第一框架200的外主体201可安置在第二框架250的前端或周边上。第一框架200和第二框架250可压配合在一起，并进一步通过熔合或粘附而联接。在第一框架200和第二框架250的下侧处，可以形成第一联接器240的联接空间242。

槽盖260可以通过熔合或粘附在联接空间242内联接到第一框架200和第二框架250。第一框架200还可包括接触第二框架250的内表面的接触部分或肋208。第二框架250可以包括可选的凹槽，第一框架200的肋208插入该凹槽中。

肋208可以沿着第一框架200的外主体201的圆周形成，以增加第一框架200和第二框架250之间的接触(例如，熔合或粘附)面积。可经由肋208增加经由熔合或粘附的结合或联接力。

肋208和槽盖260可以构造成彼此不干涉。槽盖260可以包括阶梯或凹陷部分263，肋208可以安置在阶梯或凹陷部分263上。

另外，安装凹槽或凹部242a可以形成在第二框架250的内表面中。当手柄50联接到头部20时，第二联接器530可设置在第二框架250的安装凹槽242a中。止动件或壁250a可形成在第二框架250中邻近安装凹槽242a。

当第二联接器530插入第一联接器240的联接空间242中时，第二联接器530可接触止动件250a以联接第一联接器240和第二联接器530。头部20还可包括护理工具传感器290(例如，霍尔传感器)以检测可联接到头部20的稍后描述的护理工具的联接。

作为一个示例，护理工具传感器290可设置在内主体210中并朝向第二空间217定向。护理工具传感器290可包括霍尔传感器，以检测设置在稍后描述的护理工具中的磁体的磁力或吸引力。

第一固定装置292可设置在内主体210中在纵向方向上与护理工具传感器290间隔开的位置处。第一固定装置292可以是用于固定头部20和稍后参照图13至图24描述的各种护理工具之一之间的联接的装置(例如，金属板或磁体)。第一固定装置292可以朝向第二空间217定向。

参照图7和图11至图12，手柄50可包括形成手柄50的外部的手柄主体500。手柄主体500可包括要联接到第一联接器240的第二联接器530。手柄主体500可由彼此联接(例如，压配合、粘附和/或熔合)的第一手柄框架或壳体510和第二手柄框架或壳体520形成。

电池540可以设置在手柄主体500的内部。电池540可以通过施加到基座60的外部电力来充电(图1)并在手柄50安装在基座60中时向电池540供电。

参见图12，手柄主体500的第一壳体510和第二壳体520可以表现为一起形成椭圆柱壳的部分椭圆柱壳。手柄主体500的横截面可以是椭圆。

参见图12，第一壳体510和第二壳体520联接的方向可以是高度方向，垂直于高度方向的方向可以是左右方向。然而，本领域普通技术人员将理解，当使用宠物护理装置1时，手柄50可定向成与图12所示的定向相反，其中第一壳体510位于第二壳体520下方；或朝向侧面定向，第一壳体510定向至第二壳体520的右侧。

参见图12，手柄50的水平或左右长度l1可以大于手柄50的高度或厚度h2。手柄主体500可包括具有较小或较平曲率的第一侧或部分511a和具有比第一部分511a更大或更紧曲率的第二侧或部分511b。两个第一部分511a之间的距离可以短于两个第二部分511b之间的距离。手柄主体500的椭圆形状的半短轴可以落在第一部分511a之间，并且手柄主体500的椭圆形状的半长轴可以落在第二部分511b之间。手柄主体500的第一部分511a和第二部分511b的曲率可构造成允许用户容易地抓握手柄50。当第一部分511a具有比第二部分511b小的曲率或较小的弯曲时，用户的手掌可以容易地靠在第一部分511a上。

返回参考图7至图12，操作装置或开关516可以设置在第一壳体510上。用户可以在握住手柄主体500的同时用拇指操作操作开关516。操作开关516可以在第一壳体510的纵向方向上滑动。沿纵向方向延伸的操作槽或开口512可形成在第一壳体510中。操作开关516可以至少部分地插入操作槽512中，并且用户可以沿着操作槽512在纵向方向上滑动操作开关516，以控制宠物护理装置1的操作。操作开关516可以部分地位于手柄主体500的内部，并且可以通过操作槽512部分地突出到手柄主体500的外部。用户可以通过操作开关516接通和断开灭菌器220。替代地或附加地，当灭菌器220接通时，灭菌器220的强度可经由操作开关516调节。

手柄50还可包括支撑电池540的电池支撑件或外壳533。电池外壳533可以包括电池框架531。电池框架531可以包括开口或凹部532，该开口或凹部532形成电池540可以定位在其中的空间。

电池外壳533可以具有从电池框架531延伸的多个支撑肋534，以将电池540支撑在开口532内。作为一个示例，多个支撑肋534可以在开口532的两侧从电池框架531向下延伸。在这种情况下，多个支撑肋534可以向内弯曲以朝向底端更靠近彼此，使得电池540不会穿过多个支撑肋534掉落。

每个支撑肋534的曲率可构造成具有与电池540的外轮廓相同或相似的曲率，使得多个支撑肋534可以稳定地支撑电池540。电池540可以安置在多个支撑肋534的圆形部分内。

手柄50还可包括连接到电池540的主印刷电路板(pcb)552和支撑主pcb552的pcb保持器或框架550。pcb保持器550可在例如第一手柄主体510和电池外壳533之间联接到电池外壳533，使得主pcb552设置在pcb保持器550中，位于电池外壳533中的电池540和第一手柄主体510的操作槽512中的操作装置516之间。

手柄50可包括多个操作传感器556，以检测操作开关516的操作命令或位置。多个操作传感器556可以在操作开关516的滑动方向(即，手柄主体500的纵向方向)上彼此隔开。

多个操作传感器556可以包括接收操作开关516的断开信号或断开位置的第一操作传感器556a和接收操作开关516的接通信号或接通位置的第二操作传感器556b。当操作开关516调节灭菌器220的强度时，可以在第一操作传感器556a和第二操作传感器556b之间设置多个操作传感器，以检测接通信号和断开信号之间的各种信号或位置。

第一操作传感器556a和第二操作传感器556b可以是接触或触摸传感器，并且可以设置在主pcb的前表面上以面对操作开关516的后表面。操作开关516的后表面可包括第一突起516a，第一突起516a被构造成在操作开关516的第一位置(例如，断开位置)接触第一操作传感器556a。操作开关516还可包括第二突起516b，第二突起516b被构造成在操作开关516的第二位置(例如，接通位置)接触第二操作传感器556b。当操作开关516移动到断开位置时，第二突起516b可以不接触第二操作传感器556b，并且当操作开关516移动到接通位置时，第一突起516a可以不接触第一操作传感器556a。第一突起516a和第二突起516b之间的距离可以小于第一操作传感器556a和第二操作传感器556b之间的距离。

手柄50还可以包括接近传感器557，以检测主体10是否接近宠物。接近传感器557可以是例如激光器或包括光发射装置和光接收装置的光传感器。然而，所公开的实施方式不限于激光传感器，并且接近传感器557可以是例如雷达传感器。接近传感器557可以安装在主pcb552上。第一手柄主体510可以形成有孔514，以透射接近传感器557的光。可提供孔盖、透镜或透射表面518以覆盖孔514并保护接近传感器557。当接近传感器557是雷达传感器时，孔514和孔盖518可以省略。

为了防止用户的手在抓握期间覆盖孔盖518，孔盖518可以不与操作槽512干涉，并且可以设置在操作槽512和第二联接器530之间。孔盖518可以定位成比操作开关516更靠近头部20。

手柄50还可包括陀螺仪传感器558以感测手柄50的竖直位置或定向。陀螺仪传感器558可以安装在主pcb552中，并且可以感测操作开关516是面向上还是面向下。操作开关516可以设置在主体10的与光漫射器230相同的一侧，使得当操作开关516面向上时，光漫射器230面向上，而当操作开关516面向下时，光漫射器230面向下。替代地，操作开关516可以设置在与光漫射器230面对的一侧相对的那一侧，使得用户可以容易地用拇指操作操作开关516，同时将光漫射器230指向宠物。陀螺仪传感器558可以确定操作开关516是面向上还是面向下，并且当操作开关516面向上时，光漫射器230可以面向下，而当操作开关516面向下时，光漫射器230可以面向上。

可以基于由陀螺仪传感器558检测到的信息来控制灭菌器220。替代地或附加地，可以基于由接近传感器557检测到的信息来控制灭菌器220。

主pcb552可以包括连接插入件或信号传送装置554，并且连接插入件554可以连接到(例如，插入)第二连接器537。第二连接器537可以将由主pcb552产生的控制信号传送或传输到pcb222和/或头部20的供应线268和272。替代地或附加地，第二连接器537可以将从主pcb552供应的电力或电传送到pcb222和/或头部的供应线268和272。

手柄50还可以包括辅助或次pcb560。辅助pcb560可基于从头部20的护理工具传感器290输出的信号来确定护理工具是否联接到头部20。替代地，辅助pcb560可以从接近传感器557和陀螺仪传感器558接收信号，分析信号，并且输出分析。附加地或替代地，辅助pcb560可经由第二连接器537接收由主pcb560产生的控制信号。

辅助pcb560可以在与主pcb552联接到电池外壳533的一侧相对的那一侧联接到电池外壳533。作为一个示例，主pcb552可以联接到电池外壳533的前侧，并且辅助pcb560可以联接到电池外壳533的后侧。

主pcb552和辅助pcb560可以统称为控制器。控制器可以向灭菌器220供应电池540的电力。控制器可基于头部20是否安装到手柄50和/或基于由传感器557和558感测的信息来调节对灭菌器220的电力供应。

手柄50还可以包括电池540的充电pcb565。充电pcb565可以包括第一充电连接器565a和第二充电连接器565b，但是可以省略第一充电连接器565a和第二充电连接器565b中的任一者。

第一充电连接器565a可以是连接到设置在基座60中的支撑件或基座端子612(图25)的端子，以接收充电电压。第一充电连接器565a可以例如包括电联接到基座端子612的电极的多个电极。当主体10的手柄50安置在基座60上时，第一充电连接器565a可接触基座端子612以使电池540能够充电。稍后将参照图25至图26描述基座60的细节。

第二充电连接器565可以是用于直接接收电力的端口或入口。充电电缆(例如，通用串行总线或usb充电电缆)可在第一端处连接到第二充电连接器565b。充电电缆的第二端可连接到插座或用于供电的装置。当充电电缆连接到第二充电连接器565b时，即使在使用宠物护理装置1的主体10时，也可以对电池540充电。第二充电连接器656不限于usb端口(迷你usb、微型usb、a型usb、b型usb、c型usb、迷你ausb、迷你busb、微型ausb、微型busb、微型abusb、usb2.0、usb3.0等)，并且可以是与高清晰度多媒体接口(hdmi)、applelightning接口、30引脚接口、8引脚接口等兼容的端口。

充电pcb565可以安装在设置在电池外壳533中的pcb安装框架535中。用于无线充电的接收器可以设置在pcb安装框架535的内部或外部。接收器可以电连接或联接到充电pcb565。接收器可以包括接收线圈。电池540可以通过相应的充电连接器565a和565b被供电，或者可以经由接收器被无线充电。接收器可通过单独的无线充电装置无线充电，所述无线充电装置可包括具有至少一个发射线圈的发射器。发射器可以设置在主体10周围，可以设置在基座60中，或者可以设置在单独的充电垫中。

可选地，第一充电连接器565a和第二充电连接器565b都可以省略，并且手柄50可以仅包括接收器。作为另一替代方案，手柄50可设置有接收器、第一充电连接器565a和第二充电连接器565b中的任一者。

当第一壳体510和第二壳体520联接时，手柄主体500的顶端和底端可具有开口。第一壳体510和第二壳体520的凹陷部分可形成第二联接器530的第一侧和第二侧。手柄50还可包括覆盖手柄主体500的顶部和底部开口的第一(例如，底部)盖570和第二(例如，顶部)盖580。

第一盖570和第二盖580可单独形成以联接到手柄主体500。替代地，第一盖570和第二盖580中的至少一者可以与手柄主体500一体地形成。当第一盖570和第二盖580分开形成时，第一盖570和第二盖580可分别熔合或粘附到手柄主体500的第一壳体510和第二壳体520的底端和顶端。

第一盖570可覆盖手柄主体500的底部开口并插入基座60中。第二盖580可以覆盖第二联接器530的顶部开口。第一盖570可包括第一连接器槽573和第二连接器槽574，第一充电连接器565a和第二充电连接器565b可穿过第一连接器槽573和第二连接器槽574或暴露于第一连接器槽573和第二连接器槽574。第一连接器槽573的形状可对应于第一充电连接器565a或基座端子612中的至少一者中的电极的形状或外轮廓，第二连接器槽574的形状可对应于第二充电连接器565b和/或充电电缆的usb端口的形状或外轮廓。

第二盖580可以包括手柄端子582。手柄端子582可以连接到第二连接器537，并且当头部20联接到手柄50时，第二盖580可以接触槽盖260。

第一壳体510和第二壳体520的侧端或侧边缘可以彼此粘附或熔合。第一壳体510可包括构造成在第二壳体520的内部向下突出的肋519。部分凹槽可形成在肋519的外侧表面处，并且第二壳体520的侧边缘可构造成配合在部分凹槽内。肋519可提供粘附或熔合到第二壳体520的接触表面或区域。肋519可以沿着第一壳体510的侧边缘形成。肋519可构造成增加第一壳体510和第二壳体520之间的接触面积，以增加第一壳体510和第二壳体520之间的结合力或熔合力。第一盖570和第二盖580中的每者可分别凹陷或阶梯部分575和585，肋519可安置在所述凹陷或阶梯部分575和585上。

将描述使用和控制宠物护理装置1的主体10的方法。用户可以握住或抓握主体10的手柄50，并将手柄50定向成使得头部20的光漫射器230面向宠物的皮肤，使得来自灭菌器220的光可以到达宠物的皮肤。用户还可以经由操作开关516输入接通或断开灭菌器220的命令。

当用户通过将操作开关516滑动到接通位置来输入接通命令时，控制器可以确定是否满足灭菌器220的接通条件，而不是立即控制灭菌器220的发光器件223接通。一旦满足灭菌器220的接通条件，控制器就可控制灭菌器220的发光器件223接通。

当光漫射器230和/或发光器件223面向下并且当主体10在距宠物的预定距离范围内时，可以满足灭菌器220的接通条件。控制器可基于由陀螺仪传感器558感测到的操作开关516的定向来确定光漫射器230面向下。

当光漫射器230与操作开关516在同一侧时，当陀螺仪传感器558感测到操作开关516面向下时以及当接近传感器557感测到宠物或宠物的皮肤在距主体10的预定距离范围内时，可以满足灭菌器220的接通条件。替代地，当光漫射器230在与操作开关516相对的一侧上时，当陀螺仪传感器558感测到操作开关516面向上时以及当接近传感器557感测到宠物或宠物的皮肤在距主体10的预定距离范围内时，可以满足灭菌器220的接通条件。

当接近传感器557使用光来感测宠物的位置时，控制器可确定由接近传感器557的光接收装置接收的光的量或强度是否大于或等于参考值或预定光量或强度。当由光接收装置接收的光的量或强度大于或等于参考值或预定光量或强度时，以及当主体10和宠物之间的距离小于或等于预定距离范围时，可以满足灭菌器220的接通条件。

当控制器在接通灭菌器220的发光器件223之前等待直到满足灭菌器220的接通条件时，即使用户将操作开关516切换到接通位置，也可以防止灭菌器220的发光器件223在头部20的光漫射器230面向上的状态下接通。当操作开关516在头部20的光漫射器230面向上时处于接通位置时，可以防止从灭菌器220的发光器件223发射的光伤害用户的眼睛，可以降低眼睛损坏或眼睛疲劳的风险。另外，即使当头部20的光漫射器230指向下时，如果主体10不靠近宠物，则灭菌器220的发光器件223也不会不必要地接通。

可以省略陀螺仪传感器558和接近传感器557中的至少一者，并且控制器可以仅经由陀螺仪传感器558和接近传感器557中的一者来确定接通条件。作为一个示例，当省略陀螺仪传感器558时，当由接近传感器557的光接收装置接收的光量大于或等于参考值或预定量或强度时，可以满足接通条件。

替代地，当操作开关516的接通命令被输入时，控制器可以控制灭菌器220的发光器件223以第一强度发光。在这种情况下，接通条件可以被称为正常条件，并且当满足灭菌器220的正常条件时，发光器件223可以控制灭菌器220以大于第一强度的第二强度照射光。可以通过改变发光器件223的个体强度，或者通过改变多个发光器件223中接通的发光器件223的数量来改变强度。

头部20不仅可以与手柄50分离，头部20还可以联接到具有各种结构和功能的各种护理工具。在下文中，将描述能够联接到头部20并与主体10结合使用的各种护理工具。

参照图13至图16，第一护理工具70可以可拆卸地联接到主体10。作为一个示例，第一护理工具70可以是被构造成从灭菌器220发射光的宽齿梳子或刷子。

第一护理工具70可以可拆卸地联接到头部20。当第一护理工具70联接到头部20时，从灭菌器220发射的光可以被引导到第一护理工具70，并且第一护理工具70可以沿着宠物移动。光可传输到第一护理工具70的面向宠物的一侧或端部。

第一护理工具70可包括板状工具主体710和头部联接器720，头部联接器720从工具主体710延伸以联接到头部20。工具主体710可以具有与光漫射器230和/或头部20的椭圆形状相对应的椭圆形状，并且还可以包括开口712，开口712被构造成与头部20的开口222a和第二空间217重叠。开口712也可以具有椭圆形状。

第一护理工具70可包括远离头部联接器720突出的多个突起或齿714。齿714可用作光导以将光从光漫射器230引导到宠物。齿714可设置成围绕工具主体710的开口712。

工具主体710可包括对应于灭菌器220的纵向部分222b和222c的一对纵向延伸部或部分710a和710b。工具主体710还可包括连接一对纵向部分710a和710b的一对弯曲连接部分710c和710d。连接部分710c和710d可以对应于灭菌器220的连接部分222d和222e。

纵向延伸部710a和710b中的每者均可以沿直线延伸。纵向部分710a和710b中的每者的长度可以长于连接部分710c和710d中的每者的长度。

一些齿714可以从纵向部分710a和710b中的每者延伸，并且一些齿714可以从连接部分710c和710d中的每者延伸。安装在纵向部分710a和710b中的每者中的齿714的数量可以大于设置在连接部分710c和710d中的齿714的数量。多个齿714可以对应于灭菌器220中的多个发光器件223，并且可以布置在对应于发光器件223的位置处。

第一齿714a和第二齿714b可设置在连接部分710c和710d中的每者上，以与纵向部分710a和710b中的每者相邻。至少一个第三齿714c可定位在第一齿714a和第二齿714b之间。多个第三齿714c可以设置在第一齿714a和第二齿714b之间。作为一个例子，图13示出了设置在第一齿714a和第二齿714b之间的三个第三齿714c。

当第一护理工具70与头部20联接时，多个齿714中的每者均可与灭菌器220的多个发光器件223中的发光器件223对齐。例如，第一齿714a可以与第一发光器件223a对齐，第二齿714b可以与第二发光器件223b对齐，第三齿714c可以与第三发光器件223c对齐。

多个齿714可以与工具主体710一体地形成。多个集光表面、光导或透镜715可以设置在纵向和连接部分710a、710b、710c和710d中以收集和/或聚焦光。集光表面715可以设置为对应于齿714的底端，并且可以与发光器件223对齐。集光表面715的数量可以等于齿714的数量和发光器件223的数量。

集光表面715可包括从工具主体710的后表面711b向前凹陷的凹陷或凹入表面。齿714可从工具主体710的前表面711a突出。前表面711a可以被称为第一表面，后表面711b可以被称为与第一表面相对的第二表面。从灭菌器220的每个发光器件223照射的光可以通过集光表面715照射到第一护理工具70的每个齿714。

替代地，齿714和集光表面715的数量可以不等于灭菌器220的发光器件223的数量。作为一个示例，可以存在两个发光器件223，这两个发光器件223将光发射到多个集光表面715和齿714中的单个透镜715和齿714中。作为另一示例，可存在形成于工具主体710的中心中的充当单个集光表面或透镜715的单个凹槽。作为另一示例，一些齿714可以不与集光表面715和/或发光器件223对齐。

作为另一替代方案，参考图16，多个齿714可与工具主体710分开制造并联接到工具主体710。工具主体710可包括穿透前表面711a和后表面711b的孔711c。多个齿714可以在后表面711b处插入穿过孔711c以突出到前表面711a之外。

每个齿714均可包括阶梯部分714e，阶梯部分714e具有比齿714的延伸超过前表面711a的部分更大的直径。阶梯部分714e可以设置在齿714的最下部或端部处。工具主体710可以具有对应的锁711d，锁711d可以是对应于齿714的阶梯部分714e的阶梯部分。

代替形成在工具主体710中，集光表面715可替代地形成在齿714的面向光漫射器230的后表面上。集光表面715可以形成在阶梯部分714e内，以在远离光漫射器230的方向上凹陷。集光表面715可以是面向光漫射器230的凹面。

返回参考图13至图16，当多个齿714与工具主体710一体地形成时，多个齿714和工具主体710可由透光材料(例如，透明或半透明材料)形成。替代地，如图16所示，多个齿714和工具主体710可包括涂层717，涂层717阻挡光，使得从灭菌器220发射的光仅从多个齿714的端部照射。涂层717可以最初覆盖齿714的整个表面，然后可以对齿714的端部进行激光雕刻以去除涂层717。去除涂层717的端部可以被称为透射端716。

涂层717可以是反射性的。从灭菌器220的发光器件223照射的光可以被齿714中的涂层717反射并且被引导到透射端716以最终到达宠物。

如果多个齿714最初与工具主体710分开形成，那么多个齿714可由透光(即，透明或半透明)材料形成，且工具主体710可由不透明或不透光材料形成。多个齿714可以涂覆有涂层717，并且透射端716可以被激光雕刻以去除涂层717。

第一护理工具70可用于通过使齿714穿过宠物毛发来梳理宠物毛发。另外，多个齿714可具有预定长度，该预定长度被构造成使得透射端716可在梳理期间接触宠物皮肤。光可以通过透射端716照射到宠物皮肤。

头部联接器720可从工具主体710的后表面711b突出。头部联接器720可以从工具主体710的开口712的圆周延伸并且可以具有椭圆形状。头部联接器720可包括与工具主体710的开口712连通的工具空间726。工具主体710的开口712可用作工具空间726的入口。

头部联接器720具有构造成对应于头部20的内主体210的形状或内轮廓的形状。头部联接器720可以插入内主体210的第一开口214中，以设置在第二空间217内。当头部联接器720插入头部20的内主体210中时，头部联接器720的工具空间726可与第二空间217连通。在梳理期间，毛发可以与宠物分离并且可以流过开口712和工具空间726以聚集在第二空间217中。

内主体210也可以被称为工具联接器。头部联接器720可以包括具有第一磁力的磁体722。当第一护理工具70的头部联接器720插入内主体210中时，护理工具传感器290可感测与磁体722的第一磁力相等的磁力，并且控制器可确定第一护理工具70安装在主体10上。当控制器确定第一护理工具70联接到内主体210时，控制器可控制灭菌器220，使得多个发光器件223中的所有发光器件223都被接通。控制器还可以向电离器270供电以操作电离器270。

头部联接器720可设置有构造成与内主体210的第一固定部分292相互作用的第二固定部分724。第一固定部分292和第二固定部分724可进一步将第一护理工具70的联接固定到头部20。

第二固定部分724可以包括磁体或金属。作为一个示例，第一固定部分292可以是金属(例如，铁磁金属或顺磁性金属)，并且第二固定部分724可以是吸引到金属的磁体。替代地，第一固定部分292可以是磁体，第二固定部分724可以是吸引到第一固定部分292中的磁体的金属。

作为另一替代方案，第一固定部分292可包括具有第一极或极性的磁体，第二固定部分724可包括具有与第一极或极性相反的第二极或极性的磁体，以吸引到第一固定部分292中的磁体。

由于第一固定部分292和第二固定部分724之间的磁引力可以将头部联接器720固定到内主体210，因此头部联接器720可以不必完美地装配在内主体210内以联接到内主体210。

工具主体710可以安置在内主体210的连接表面215上。工具主体710还可包括倾斜表面711，该倾斜表面711被构造成搁置在外主体201的倾斜表面205上。

第一护理工具70可联接到主体10，并且在使用之后，第一护理工具70可与头部20分离。当拉动第一护理工具70并使其与头部20分离时以及当进一步拉动头部20并使其与手柄50分离时，聚集在头部20中的第二空间217中的毛发可容易地丢弃。作为一个替代方案，宠物护理装置1可以由与第一护理工具70一体形成的头部20形成，并且头部20和第一护理工具70可以一起被拉动并与手柄50分离，以丢弃聚集在第二空间217中的毛发。

参照图17至图20，第二护理工具80可以可拆卸地联接到主体10的头部20。第二护理工具80可以是例如耳镜或探头以检查或处理宠物的耳朵。

第二护理工具80可包括板状工具主体810和头部联接器820，头部联接器820从工具主体810延伸以用于与头部20联接。工具主体810可以具有与光漫射器230和/或头部的椭圆形状相对应的椭圆形状。工具主体810可包括对应于灭菌器220的连接部分222d和222e的第一端810a和第二端810b。工具主体810可包括第一或前表面811a和与前表面811a相对的第二或后表面811b。

工具主体810的前表面811a可以设置有向外突出的插入部分或探头812。探头812可以在第一表面811a上沿远离后表面811b的方向突出。探头812可以具有从前表面811a向外减小的宽度或横截面积。探头812可以例如形成为圆锥形或喇叭形，其被构造成插入宠物的耳朵中。

探头812可以定位成相比第二端810b更靠近第一端810a。但是不限于此，轴线或假想线l可将第二护理工具80平分为第一部分或第一侧和第二部分或第二侧。第一端810a可以设置在第一侧上，第二端810b可以设置在第二侧上。当第二护理工具80附接到头部20时，第二端810b可定位成比第一端810a更靠近手柄50。探头812可以定位成比线l更靠近第一端810a。

类似于第一护理工具70的工具主体710，工具主体810可以具有安置在外主体201的倾斜表面205上的倾斜表面811，并且后表面811b可以安置在内主体210的连接表面215上。然而，与第一护理工具70不同，工具主体810可以不具有开口，因此后表面811b的一部分可以覆盖内主体210的第一开口214和第二空间217。在使用过程中，宠物的毛发可能不会被拉入第一开口214并聚集在第二空间217中。

工具主体810的后表面811b的边缘可以安置在光漫射器230上并面向光漫射器230。集光表面、光导或透镜815可形成为在探头812后面的部分处凹陷在第二表面811b中。集光表面815可以是在远离光漫射器230的方向上凹陷的凹面，并且可以与光漫射器230和第一开口214对齐。从发光器件223发射并穿过光漫射器230的光也可以穿过集光表面815。

工具主体810和探头812可由透光材料(即，半透明或透明材料)形成。工具主体810和探头812的外表面可以涂覆有涂层817以阻挡光，并且探头812的透射端814可以被激光雕刻以去除透射端814处的涂层817。由发光器件223发射并穿过光漫射器230和集光表面815的光可以仅穿过透射端814处的探头812到达宠物。

涂层817可以进一步是反射层，并且涂层817可以进一步涂覆在探头817的内表面上。从灭菌器220的发光器件223照射的光可以被探头812中的涂层817反射，并且被引导到透射端814以朝向宠物发射。由于探头812的透射端814可以插入宠物的耳朵中，所以透射通过透射端814的光可以被传送到宠物的耳朵中并且处理耳朵。

头部联接器820与内主体210的联接可基本上类似于第一护理工具70的头部联接器720与内主体210之间的联接。头部联接器820可以包括磁体822，磁体822具有在量值上不同于第一磁力的第二磁力。当护理工具传感器290感测到来自第二护理工具80的磁体822的第二磁力时，控制器可确定第二护理工具80联接到头部20。

当控制器确定安装了第二护理工具80时，控制器可以控制灭菌器220，使得发光器件223中的至少一些发光器件被接通。作为一个示例，可以仅接通与探头812或第一端810a相邻定位的发光器件。作为另一示例，可以仅接通设置在集光表面815后面的发光器件223。

即使所有的发光器件223都接通，也可以仅将从探头812后面的发光器件223照射的光引导到透射端814。这样，保持一些发光器件223断开可以防止不必要的功耗。

头部联接器820可包括用于与内主体210的第一固定部分292相互作用的第二固定部分824。类似于第一护理工具70的第二固定部分724，第二固定部分824可以是与第一固定部分292的磁体或金属相互作用的磁体或金属，并且第一固定部分292和第二固定部分824可以通过磁引力将第二护理工具80固定到头部20。

作为另一示例，主体10和第二护理工具80可形成为一体。在这种情况下，多个发光器件223可以仅设置在头部20的与第二护理工具80的探头812相邻的部分中。

参照图21至图23，第三护理工具90可以可拆卸地联接到主体10的头部20。第三护理工具90可以是例如用于刷洗或梳理宠物毛发的宠物刷。

第三护理工具90可包括板状工具主体910和头部联接器920，头部联接器920从工具主体910延伸以与头部20联接。第三护理工具90的工具主体910和头部联接器920的结构可基本上类似于第一护理工具70的工具主体710和头部联接器720的结构。然而，第三护理工具90可以不透射来自发光器件223的光，因此可以不存在集光表面或任何透明材料。由于结构可以相同，因此将省略对其的详细描述。

工具主体910可以形成为与光漫射器230和/或头部20的椭圆形状相对应的椭圆形状。工具主体910可包括第一或前表面911a和与前表面911a相对的第二或后表面911b。工具主体910的第一表面911a可设置有向外突出的多个刷或刷毛914。多个刷毛914可以以椭圆形的形式布置。

布置成椭圆形的刷毛组914可以被称为刷组。其中每个刷组由多个刷毛形成的多个刷组可设置在工具主体910的第一表面911a上以远离第一表面911a向前延伸。由于第三护理工具90可以不透射来自灭菌器220的发光器件223的光，因此刷毛914的布置或对齐可以不受限制。作为一个替代方案，第三护理工具90可构造成透射来自发光器件223的光，并且多个刷组中的刷组可以与发光器件223对齐。

工具主体910可设置有开口912，从宠物分离的毛发可通过该开口912到达头部20的第二空间217。头部联接器920可从工具主体910的后表面911b延伸。头部联接器920可以沿与多个刷毛914的突出方向相反的方向突出。

头部联接器920可以插入并联接到头部20的内主体210。头部联接器920可以从工具主体910的开口912的圆周延伸并且可以具有椭圆形状。头部联接器920可包括与工具主体910的开口912连通的工具空间926。工具主体710的开口712可用作工具空间726的入口。

头部联接器920可具有构造成对应于头部20的内主体210的形状或内轮廓的形状。头部联接器920可构造成插入内主体210的第一开口214中以设置在第二空间217内。当头部联接器920插入头部20的内主体210中时，头部联接器920的工具空间926可与第二空间217连通。从宠物分离的毛发可以流过第三护理工具90的开口912，并且可以被拉入到头部20的第二空间217中。

头部联接器920到内主体210的联接可以基本上类似于第一护理工具70的头部联接器720和内主体210之间的联接。头部联接器920可以包括磁体922，磁体922具有在量值上不同于第一磁力和第二磁力的第三磁力。当护理工具传感器290感测到来自第三护理工具90的磁体922的第三磁力时，控制器可确定第三护理工具90联接到头部20。

当控制器确定第三护理工具90被安装到头部20时，控制器可以控制灭菌器220，使得多个发光器件223中的所有发光器件都被断开。当安装和使用第三护理工具90时，灭菌器220可以不工作。当控制器确定第三护理工具90安装到头部20时，控制器可向电离器270供电以操作电离器270。

头部联接器920可包括用于与内主体210的第一固定部分292相互作用的第二固定部分924。类似于第一护理工具70的第二固定部分724，第三护理工具90的第二固定部分924可以是与第一固定部分292的磁体或金属相互作用的磁体或金属，并且第一固定部分292和第二固定部分924可以通过磁引力将第三护理工具90固定到头部20。

参照图22和图24、清洁连接器90a和连接软管90b可以附加地联接到头部20并且可以替换手柄50。清洁连接器90a和连接软管90b可以进一步附接到真空吸尘器，并且可以与附接到头部20的护理工具结合使用，以便于真空清洁和丢弃收集在头部20的第二空间217中的碎屑。尽管图24示出清洁连接器90a和连接软管90b与附接到头部20的第三护理工具90一起使用的示例，但是本文公开的实施方式不限于此，并且可以使用具有与第二空间217连通的开口的任何护理工具。例如，第一护理工具70可与清洁连接器90a和连接软管90b一起使用。

手柄50可被拉离头部20并与头部20分离。清洁连接器90a可以插入并连接到头部20的第一联接器230。清洁连接器90a可以例如包括在插入第一联接器230中的外周表面中的凹部，和/或包括可以吸引到设置在第一联接器230中的金属或磁体的金属或磁体。流动路径可以形成在清洁连接器90a的内部。清洁连接器90a可以连接到连接软管90b，连接软管90b可以连接到清洁器并且具有与清洁连接器90a的流动路径连通的流动路径。替代地，清洁连接器90a可以直接连接到真空吸尘器，并且可以省略连接软管90b。连接软管90b还可以具有凹部，该凹部插入并联接到清洁连接件90a的底部开口。

清洁连接器90a可以具有圆柱形或椭圆形壳形，并且可以可选地包括操作开关，该操作开关可以操作锁定机构以进一步联接到连接软管90b。在使用期间，用户可抓握清洁连接器90a以沿着宠物的毛发或皮毛清扫第三护理工具90的刷毛914。连接软管90b可以包括弹性部分，使得连接软管90b可以是柔性的和弯曲的，而不阻塞连接软管90b的流动路径。作为一个示例，连接软管90b的弹性部分可以具有圆柱形或椭圆形的手风琴结构。

用户可将第三护理工具90附接到头部20，将清洁连接器90a连接到头部20的第一联接器230，并经由连接软管90b将清洁连接器90a连接到真空吸尘器，使得工具主体910和头部联接器920中的开口以及第二空间217与清洁连接器90a和清洁软管90b的流动路径连通，并最终与真空吸尘器的流动路径连通。用户可以在刷洗之后操作真空吸尘器，以将收集在第二空间217中的碎屑抽吸到真空吸尘器的集尘箱中。用户还可在刷洗期间操作真空吸尘器以帮助从宠物抽吸毛发并保持刷毛914没有毛发。

参照图25和图26，基座60可包括接收部分或空间611以接收手柄50的底部。接收空间611可以通过使基座60的上表面的一部分向下凹陷而形成。与手柄50的第一充电连接器565a接触的基座端子612可设置在基座60的底部，以至少部分地突出或暴露在接收空间611的底部。

基座60可包括上主体或外壳610和联接到上主体610的下部的下主体或外壳620。接收空间611可以形成在上主体610中。至少一个磁体614可在接收空间611下方安装或定位在上主体610的底部611a中。

手柄50的底部可设置有与磁体614相互作用的一个或多个磁体或金属。作为一个示例，磁体或金属可以设置在手柄50的第一盖570(图7)处。设置在手柄50上的磁体可以具有第一极或极性，设置在基座60上的磁体614可以具有与第一极相反的第二极或极性。

基座60可包括设置在上主体610和下主体620之间的一个或多个配重631和632。一个或多个配重631和632可构造成增加基座60的重量，以防止由基座60支撑的主体10的晃动或倾斜。一个或多个配重631和632可以由诸如金属材料的刚性或重材料形成。

上主体610和下主体620可以经由紧固构件650(例如，螺栓、螺钉或锁)彼此联接。下主体620的底部可以设置有垫或衬垫640以防止滑动。垫640可以附接到下主体620的底表面，并且可以由诸如硅或橡胶的材料形成。

参照图27至图31，宠物护理装置1a的另一实施方式可包括主体10a、手柄50a和头部20a。手柄50a可由支撑件或基座60支撑。由于宠物护理装置1a的形式和功能可以与先前实施方式的宠物护理装置1的形式和功能相同或相似，因此下面将仅描述宠物护理装置1a的不同特性或特征。参照图27至图31描述的实施方式与参照图1至图16描述的实施方式的不同之处在于，接近传感器1270可以设置在头部20a中而不是手柄50a中。

头部20a可以包括灭菌器1220，并且手柄50a可以向灭菌器1220供电。头部20a可以包括光漫射器230，从灭菌器1220的至少一个发光器件1223发射的光透射通过光漫射器230。光可以通过头部20a的光漫射器230朝向宠物照射以处理宠物的皮肤。

发光器件1223可以包括uvled。当uvled照射到宠物的皮肤时，可以去除宠物皮肤的细菌或病毒，可以治愈皮肤疾病，并且可以保持皮肤健康。用户可通过使光漫射器230所处的头部20a的前部靠近待管理或处理的宠物区域来处理或管理宠物皮肤或毛发。头部20a可以可拆卸地联接到手柄50a，或者替代地可以与手柄50a一体地形成。当头部20a和手柄50a分离时，头部20a可以用水清洁。

宠物护理装置1a还可以包括基座60以支撑主体10a。由于基座60可以与前述实施方式中描述的基座60基本相同，因此将省略对其的详细描述。

头部20a可以包括头部主体21a、设置在头部主体21a中的灭菌器1220以及覆盖灭菌器1220的光漫射器230。头部主体21a可包括第一空间1212和第二空间1217，灭菌器1220插入第一空间1212中，第二空间1217与第一空间1212分隔开。

与前述实施方式的第一空间212和第二空间217类似，第一空间1212可以是设置成围绕第二空间1217的前部的椭圆形空间或凹槽。由于灭菌器1220可设置成覆盖第一空间1212，因此灭菌器1220可围绕第二空间1217的前部。

当使用主体10a时，宠物毛发或皮毛可流入第二空间1217。另外，当护理工具联接到主体10a的头部20a时，护理工具的一部分可以插入第二空间1217中。由于第二空间1217可以与第一空间1212分隔开，所以可以防止流入第二空间1217的毛发进入第一空间1212。

头部主体21a可包括第一头部主体或框架1200和联接到第一框架1200的第二头部主体或框架1250。第一框架1200可以包括第一空间1212。第一框架1200可包括外主体1201和位于外主体1201的内部区域中的内主体1210。

内主体1210可以形成为椭圆形状以在其中形成第一开口1214。内主体1210的第一开口1214可以用作第二空间1217的入口，并且第二空间1217的至少一部分(例如，后部或底部)可以位于内主体1210的内部空间中。

外主体1201的至少一部分可以形成为与内主体1210相对应的形状，以围绕内主体1210的外侧。第一空间1212可以形成在外主体1201和内主体1210之间。外主体1201和内主体1210可以通过支撑壁1218连接。

灭菌器1220可以安置在支撑壁1218的前表面或上表面上。外主体1201可以形成有第一支撑凹槽1206以支撑光漫射器230。内主体1210的外周表面可以限定第一空间1212。内主体1210的内周表面可以形成第一开口1214。内主体1210可以形成有第二支撑凹槽1216以支撑光漫射器230。光漫射器230可以熔合或粘附在第一支撑凹槽1206和第二支撑凹槽1216中，以联接到头部主体21a。

光漫射器230的前表面或外表面1231可以与外主体1201的外侧或外端1201a向内或向后间隔开，并且外主体1201的外端1201a可以从光漫射器230向外或向前突出。即使外主体1201的外端1201a与宠物的皮肤接触，也可以防止光漫射器230与宠物的皮肤直接接触。另外，即使主体10a放置或搁置在表面上并且外端1201a接触该表面，光漫射器230也可以不接触该表面，这可以防止或减少对光漫射器230的损害。

光漫射器230的后表面或内表面1232可面向灭菌器1220的发光器件1223。光漫射器230的内表面1232可以与灭菌器1220间隔开。内主体1210的外端或外侧1210a可位于外主体1201的外端1201a内。

灭菌器1220可以包括pcb1222和设置在pcb1222的前表面上的多个发光器件1223。多个发光器件1223可以是如上所述的紫外发光二极管(uvled)。为了通过灭菌器1220提高宠物的皮肤护理性能，pcb1222可以形成为椭圆形或体育场形状，但是本文公开的实施方式不限于椭圆形pcb。pcb1222可以被设置为围绕内主体1210，并且可以包括开口1222a，内主体1210穿过该开口1222a。

发光器件1223可以安装在pcb1222的前表面上，并且可以设置为面向光漫射器230。pcb1222可以包括连接一对纵向部分或延伸部1222b和1222c的一对弯曲连接部分1222d和1222e。纵向部分1222b和1222c中的每者均可以沿直线延伸，使得pcb1222具有体育场形状，或者替代地，可以具有轻微的曲率，使得pcb1222具有椭圆形状。纵向部分1222b和1222c中的每者的长度可以比连接部分1222d和1222e中的每者的长度长。

多个发光器件1223可以安装在纵向部分1222b和1222c中的每者中。连接部分1222d和1222e中的每者还可以设置有多个发光器件1223。

设置在连接部分1222d和1222e中的发光器件1223可以包括邻近纵向部分1222b和1222c中的每者定位的第一发光器件1223a和第二发光器件1223b。至少一个第三发光器件1223c可以位于第一发光器件1223a和第二发光器件1223b之间。

由于pcb1222可以形成为椭圆形或体育场形状，所以发光器件1223可以被布置为形成虚拟椭圆，并且可以可选地以相等的间隔彼此间隔开。多个发光器件1223可以设置在pcb122的中心部分中，以与内主体1210间隔开。

头部20a还可以包括连接到pcb1222的传感器pcb1222f。传感器pcb1222f可与pcb1222一体地形成，或者替代地，可单独地制造并随后联接或电连接到pcb1222。传感器pcb1222f可以从连接部分1222d延伸，连接部分1222d可以比连接部分1222e更靠近手柄50。当传感器pcb1222f与pcb1222分开制造时，传感器pcb1222f可以连接和/或联接到连接部分1222d。

接近传感器1270可以安装在传感器pcb1222f中。接近传感器1270可用于确定头部20a和宠物之间的距离。接近传感器1270可以像先前实施方式的接近传感器557那样操作。头部主体21a可以包括传输孔1240，从接近传感器1270辐射的信号(例如，光或电磁辐射)可以通过该传输孔1240传输。传输孔1240可以由传输孔盖或透镜1276覆盖。从接近传感器1270照射的光可以穿过传输孔盖1276。

接近传感器1270可以定位成靠近传输孔1240或传输孔盖1276，并且可以定位成与传感器pcb1222f相距预定高度或距离。传感器支撑件1224可以设置在传感器pcb1222f和接近传感器1270之间，并且传感器支撑件1224可构造成使得接近传感器1270与传感器pcb1225相距预定距离。传感器支撑件1224和接近传感器1270可以位于比pcb1221上的发光器件1223更向前的位置或更高的位置。

当接近传感器1270如本实施方式中那样安装在头部20a的pcb1222中时，可以不需要用于安装和实现接近传感器1270的附加结构，从而简化了整体结构。另外，由于接近传感器1270可以位于头部20a中而不是手柄50a中，因此可以更精确地确定头部20a与宠物的接近度。另外，可以简化向发光器件1223和接近传感器1270供电的布线结构。

手柄50a可以包括手柄主体1500。电池1510可以设置在手柄主体1500的内部。电池1510可以是能够通过从外部供应的电力充电的辅助电池或二次电池。

手柄主体1500可以包括操作装置1520。操作装置1520可以是用户接口，并且可以包括开关或按钮。通过操作操作装置1520，可以输入灭菌器1220的接通/断开命令。替代地或附加地，当灭菌器1220接通时，灭菌器1220的强度可经由操作装置1520调节。

参照图32和图33，主体10a可以包括控制器1530。控制器1530可以设置在手柄50a中。当经由操作装置1520输入接通命令时，控制器1530可根据由接近传感器1270感测到的距离来控制灭菌器1220。接近传感器1270可以包括用于照射光的光发射器或光发射装置以及用于接收光的光接收器或光接收装置。

当经由操作装置1520输入接通命令时，控制器1530可以在满足灭菌器1220的接通条件时接通灭菌器1220。灭菌器1220的接通条件可以是基于接近传感器1270的感测距离的条件。

控制器1530可确定从光接收装置接收的光量是否大于或等于预定光量或强度，其可指示头部20a和宠物之间的距离小于或等于预定距离d1。当接收到的光大于或等于预定光量或强度时，可以满足灭菌器1220的接通条件。

当满足灭菌器1220的接通条件时，控制器1530可控制灭菌器1220接通。当通过操作装置1520输入接通命令但是不满足接通条件时，控制器1530可以不控制灭菌器1220接通并且可以保持灭菌器1220的断开状态。

如图33a所示，当头部20a和宠物之间的距离d2大于预定距离d1时，灭菌器1220不接通。当头部20a和宠物之间的距离d2大于预定距离d1时，头部20a可以不靠近宠物、定向为面向上或者存储在基座60中，使得主体20b直立。在这种情况下，灭菌器1220保持在断开状态下，以防止或减少来自灭菌器1220的uv辐射到达用户或宠物的眼睛以及不必要的电池功耗。

如图33b所示，当头部20a和宠物之间的距离在预定距离d1内时，控制器1530可操作灭菌器1220接通以处理和护理宠物。从灭菌器1220照射的光可以被引导到宠物毛发和皮肤。

当经由操作装置1520输入断开命令时，控制器1530可控制灭菌器1220断开。手柄50a可以设置有可选的显示灯以照射光，使得用户可以容易地识别操作装置1520的接通命令已经被输入。即使经由操作装置1520输入了接通命令，但是灭菌器1220由于不满足接通条件而处于断开状态下，显示灯也可以确认已经经由操作装置1520输入了接通命令。替代地或附加地，控制器1530可构造成当经由操作装置1520输入接通命令时控制灭菌器1220的发光器件1223以第一强度发光。当由接近传感器1270感测的距离在预定距离d1内(或者替代地在小于第一预定距离d1的第二预定距离内)时，控制器1530可以控制发光器件1223以大于第一强度的第二强度发光。

如本文所使用的，术语“椭圆”可以是不仅包括几何椭圆本身，而且包括类似于诸如几何体育场(即，在相对两侧具有两个半圆的矩形)、超椭圆、lame曲线等的椭圆的形式的概念。类似椭圆的形式可以包括含两条直线和连接两条直线的两侧的两条曲线的形式。因此，说明书中所指的“椭圆”是指包括“椭圆本身和与椭圆类似的形状”的概念。

另外，可以使用诸如第一、第二、a、b、(a)和(b)的术语。这些术语仅用于区分部件与其它部件，并且这些部件的性质、次序、顺序等不受这些术语的限制。如果将部件描述为“连接”、“联接”或“连接”到另一部件，那么所述部件可直接连接或经由另一部件连接。

应当理解，当元件或层被称为“在另一元件或层上”时，该元件或层可以直接在另一元件或层上，或者在居间元件或层上。相反，当元件被称为“直接在另一元件或层上”时，不存在居间元件或层。如本文所使用的，术语“和/或”包括一个或多个相关联的所列项目的任何和所有组合。

应当理解，尽管这里可以使用术语第一、第二、第三等来描述各种元件、部件、区域、层和/或部分，但是这些元件、部件、区域、层和/或部分不应当受到这些术语的限制。这些术语仅用于将一个元件、部件、区域、层或部分与另一区域、层或部分区分开。因此，在不脱离本发明的教导的情况下，第一元件、部件、区域、层或部分可以称为第二元件、部件、区域、层或部分。

为了便于描述，这里可以使用诸如“下”、“上”等空间相对术语来描述一个元件或特征与另一元件或特征之间如图中所示的关系。应当理解，除了图中所示的定向之外，空间上相对的术语旨在包括装置在使用或操作中的不同定向。例如，如果图中的装置被翻转，则相对于其它元件或特征被描述为“下”的元件将相对于其它元件或特征被定向为“上”。因此，示例性术语“下”可以包括上方和下方的定向。该装置可以以其它方式定向(旋转90度或以其它定向)，并且在此使用的空间相对描述相应地解释。

这里使用的术语仅用于描述特定实施方式的目的，而不旨在限制本发明。如本文所使用的，单数形式“一个”、“该”和“所述”也旨在包括复数形式，除非上下文另有明确说明。将进一步理解，当在本说明书中使用时，术语“包括”和/或“包含”指定所述特征、整数、步骤、操作、元件和/或部件的存在，但不排除一个或多个其它特征、整数、步骤、操作、元件、部件和/或其组的存在或添加。

本文参考作为本公开的理想化实施方式(和中间结构)的示意性说明的横截面说明来描述本公开的实施方式。因此，作为例如制造技术和/或公差的结果，可以预期与图示形状的变化。因此，本公开的实施方式不应被解释为限于本文所说明的区域的特定形状，而是应包括例如由制造引起的形状偏差。

除非另有定义，否则在此使用的所有术语(包括技术和科学术语)都具有与本发明所属领域的普通技术人员通常理解的含义相同的含义。还应当理解，例如在常用词典中定义的那些术语应当被解释为具有与它们在现有技术的上下文中的含义一致的含义，并且除非在此明确如此定义，否则将不以理想化或过于正式的含义来解释。

本说明书中对“一个实施方式”、“实施方式”、“示例性实施方式”等的任何引用意味着结合该实施方式描述的特定特征、结构或特性被包括在本发明的至少一个实施方式中。这样的短语在说明书中的各个地方的出现不一定都指相同的实施方式。此外，当结合任何实施方式描述特定特征、结构或特性时，认为结合其它实施方式实现这样的特征、结构或特性在本领域技术人员的范围内。

尽管已参考其多个说明性实施方式描述了各实施方式，但应理解，所属领域的技术人员可设计将落在本公开的原理的精神和范围内的许多其它修改和实施方式。更具体地，在本公开、附图和所附权利要求的范围内，在本主题组合布置的组成部分和/或布置中，各种变化和修改是可能的。除了组成部分和/或布置的变化和修改之外，替代用途对于本领域技术人员也是显而易见的。

技术特征：

1.一种毛发和皮肤护理装置，该毛发和皮肤护理装置包括：

具有至少一个发光器件的头部；以及

从所述头部延伸的手柄，其中，所述头部还包括：

内主体和围绕所述内主体的外主体；

在所述外主体和所述内主体之间形成的第一空间，所述至少一个发光器件设置在所述第一空间中；

覆盖所述第一空间的光漫射器；以及

第二空间，所述第二空间形成为至少部分地位于所述内主体内。

2.根据权利要求1所述的毛发和皮肤护理装置，其中，所述头部还包括连接所述内主体和所述外主体的支撑壁，并且所述至少一个发光器件由所述支撑壁支撑并被定位成面向所述光漫射器。

3.根据权利要求1所述的毛发和皮肤护理装置，其中，所述内主体和所述外主体中的每者均包括用于支撑所述光漫射器的支撑凹槽。

4.根据权利要求1所述的毛发和皮肤护理装置，其中，所述头部还包括第一印刷电路板，即第一pcb，所述至少一个发光器件包括多个发光器件，并且所述多个发光器件设置在所述第一pcb上。

5.根据权利要求4所述的毛发和皮肤护理装置，其中，所述第一pcb包括开口，所述内主体穿过所述开口，并且所述第一pcb被设置为围绕所述内主体。

6.根据权利要求4所述的毛发和皮肤护理装置，其中，所述头部具有卵形或椭圆形横截面。

7.根据权利要求4所述的毛发和皮肤护理装置，其中，所述第一pcb具有椭圆形形状，并且所述多个发光器件是在所述第一pcb上布置成椭圆形的发光二极管。

8.根据权利要求4所述的毛发和皮肤护理装置，其中，所述多个发光器件是发射具有在200nm-280nm范围内的uv-c波长的光的紫外发光二极管。

9.根据权利要求4所述的毛发和皮肤护理装置，其中，所述头部还包括接近传感器和第二pcb，所述接近传感器设置在所述第二pcb上。

10.根据权利要求9所述的毛发和皮肤护理装置，其中，所述第二pcb与所述第一pcb一体地形成。

11.根据权利要求9所述的毛发和皮肤护理装置，其中，所述第一pcb包括一对纵向延伸部和连接所述一对纵向延伸部的一对连接部分，并且所述第二pcb从所述一对弯曲部分的一个连接部分延伸。

12.根据权利要求9所述的毛发和皮肤护理装置，其中，所述头部包括传感器支撑件，以将所述接近传感器支撑在距所述第二pcb的预定距离处。

13.根据权利要求9所述的毛发和皮肤护理装置，其中，所述头部包括传输孔和覆盖所述传输孔的盖，从所述接近传感器发射的信号通过所述传输孔传输。

14.根据权利要求1所述的毛发和皮肤护理装置，其中，从所述至少一个发光器件到所述外主体的外端的距离大于从所述至少一个发光器件到所述内主体的外端的距离。

15.根据权利要求14所述的毛发和皮肤护理装置，其中，所述光漫射器设置在所述外主体的所述外端的内侧处。

16.根据权利要求1所述的毛发和皮肤护理装置，其中，所述外主体包括外周表面、内周表面以及连接所述外周表面和所述内周表面的连接表面，并且所述内周表面限定所述第一空间。

17.根据权利要求16所述的毛发和皮肤护理装置，其中，所述外主体的所述连接表面包括水平表面和倾斜表面，所述水平表面在水平方向上从所述外周表面向内延伸，并且所述倾斜表面从所述水平表面的内端朝向所述内周表面延伸。

18.根据权利要求1所述的毛发和皮肤护理装置，其中，所述第二空间形成为具有“l”形，并被构造成收集从待处理表面分离的碎屑。

19.根据权利要求1所述的毛发和皮肤护理装置，其中，所述手柄和所述头部中的至少一者具有至少一个传感器和控制器，所述手柄具有用于输入所述至少一个发光器件的接通命令的输入装置，并且当满足所述至少一个发光器件的接通条件时并且当经由所述输入装置输入接通命令时，所述控制器接通所述至少一个发光器件，所述接通条件基于由所述传感器检测到的信息。

20.根据权利要求19所述的毛发和皮肤护理装置，其中，所述至少一个传感器包括陀螺仪传感器和接近传感器，并且当所述陀螺仪传感器检测到所述输入装置面向下并且头部传感器检测到所述头部距待处理表面为预定距离或更小时，满足所述接通条件。

21.根据权利要求19所述的毛发和皮肤护理装置，其中，所述传感器包括接近传感器，并且当由所述接近传感器检测到的感测距离为预定距离或更小时，满足所述接通条件。

22.根据权利要求1所述的毛发和皮肤护理装置，其中，所述手柄具有至少一个传感器、用于输入所述至少一个发光器件的接通命令的输入装置和用于控制所述至少一个发光器件的控制器，当经由所述输入装置输入所述接通命令时，所述控制器控制所述至少一个发光器件以第一强度发光，并且当在输入所述接通命令之后满足正常操作条件时，所述控制器控制所述至少一个发光器件以大于所述第一强度的第二强度发光，所述正常操作条件基于由所述至少一个传感器感测到的信息。

23.根据权利要求22所述的毛发和皮肤护理装置，其中，所述至少一个传感器包括陀螺仪传感器和接近传感器，并且当所述陀螺仪传感器检测到所述输入装置从所述手柄面向下且头部传感器确定所述头部距待处理表面为预定距离或更小时，满足所述正常操作条件。

相关知识

宠物护理装置的制作方法
一种宠物取食饮水装置的制作方法
智能宠物互动装置的制作方法
一种宠物训练控制装置的制作方法
一种多电极宠物电击训练装置的制作方法
宠物术后恢复辅助装置的制作方法
一种宠物用清洁装置的制作方法
宠物除毛装置的制作方法
用于控制宠物狗叫的超声波装置的制作方法
宠物指甲修剪装置的制作方法

网址: 宠物护理装置的制作方法 https://www.mcbbbk.com/newsview423654.html
