一种小型宠物犬舍的制作方法

来源：萌宠菠菠乐园时间：2024-10-25 13:58

一种小型宠物犬舍的制作方法

本实用新型涉及一种小型宠物犬舍，属于宠物用具领域。

背景技术：

随着人们生活水平的不断提高，宠物犬在人们生活中地位越来越重要。宠物用具的种类也越来越多。例如，犬舍、牵引绳、饭盆、饮水器、浴盆、犬服、咬枕、训练装备等等。

根据需求不同，宠物犬舍分为很多种。按照可移动程度来分，犬舍可分为固定式和便携式。按照生活环境来分，可分为室内和室外两种。按照犬的大小来分，分为小型犬舍、中型犬舍和大型犬舍。

目前市场犬舍材料多以板材为主，有一定刺激气味和污染；加上设计上不够合理，空间利用不够大；透光性、透气性均有所局限；犬只缺少一定的活动区域。

技术实现要素：

针对上述现有技术存在的问题，本实用新型提供一种小型宠物犬舍，使犬舍具有较好的防腐防虫功能，并且一定的防水作用，同时选用较好的材质来避免气味污染。

为了实现上述目的，本实用新型采用的技术方案是：一种小型宠物犬舍，包括犬舍活动围栏、犬舍活动区大门、犬舍小屋，所述的犬舍活动区大门安装在犬舍活动围栏上；所述的犬舍活动围栏的两端与犬舍小屋连接，还包括安装在犬舍小屋顶端的犬舍防雨布、安装在犬舍小屋内侧屋面的犬舍内门，所述的犬舍小屋的外侧屋面上安装有大犬舍窗户，犬舍小屋的内侧屋面上安装有小犬舍窗户；所述的大犬舍窗户和小犬舍窗户的顶端分别安装有遮阳板；所述的遮阳板与大犬舍窗户和小犬舍窗户之间分别安装有撑杆；所述的犬舍小屋的屋面一侧靠近底部的位置安装有犬舍饮水器和犬舍餐盘上部活动挡板；所述的犬舍小屋的底部安装有活动底板；所述的犬舍小屋和犬舍活动围栏的四周底部安装有支撑腿。

优选的，所述的犬舍活动区大门与犬舍活动围栏之间采用铰链连接；所述的犬舍内门与犬舍小屋之间采用卡扣活动连接。

优选的，所述的大犬舍窗户有3扇，分别安装在犬舍小屋的三个外侧屋面；所述的小犬舍窗户有1扇，安装在犬舍小屋内侧屋面上。

优选的，所述的犬舍小屋的外侧屋面靠近底部的表面上开有一个小孔；所述的犬舍饮水器的一端通过小孔伸入进犬舍小屋内。

优选的，所述的犬舍小屋的外侧屋面靠近底部的表面上开有一个长方形洞口；所述的犬舍餐盘上部活动挡板的一端与长方形洞口的上部铰链连接。

优选的，所述的犬舍小屋和犬舍活动围栏的材质为松木。

优选的，所述的支撑腿与地面的高度为15cm；所述的犬舍活动围栏的高度为50cm，犬舍活动围栏的栏杆之间距离为5cm，犬舍小屋的高度为80cm。

优选的，所述的活动底板的木板与木板之间相距0.5cm。

本实用新型的有益效果是：本实用新型犬舍有一定的防水作用，可以放置室外或者室内。整个犬舍用松木为材料，并采用深度碳化工艺处理，使犬舍具有较好的防腐防虫功能，对人体、宠物和环境没有任何的负面影响，结构简单、外形美观，它将犬舍、餐盘及犬只活动区三者有机的组合在一起，使用十分方便，且占用空间少。

附图说明

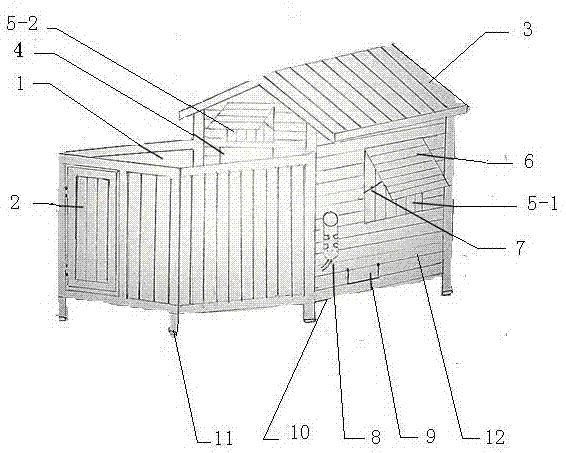

图1为本实用新型的结构示意图；

图中：1、犬舍活动围栏，2、犬舍活动区大门，3、犬舍防雨布，4、犬舍内门，5-1、大犬舍窗户，5-2、小犬舍窗户，6、遮阳板，7、撑杆，8、犬舍饮水器，9、犬舍餐盘上部活动挡板，10、活动底板，11、支撑腿，12、犬舍小屋，

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚明了，下面通过附图及实施例，对本实用新型进行进一步详细说明。但是应该理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限制本实用新型的范围。

除非另有定义，本文所使用的所有的技术术语和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同，本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本实用新型。

如图1所示，一种小型宠物犬舍，包括犬舍活动围栏1、犬舍活动区大门2、犬舍小屋12，所述的犬舍活动区大门2安装在犬舍活动围栏1上；所述的犬舍活动围栏1的两端与犬舍小屋12连接，还包括安装在犬舍小屋12顶端的犬舍防雨布3、安装在犬舍小屋12内侧屋面的犬舍内门4，所述的犬舍小屋12的外侧屋面上安装有大犬舍窗户5-1，犬舍小屋12的内侧屋面上安装有小犬舍窗户5-2；所述的大犬舍窗户5-1和小犬舍窗户5-2的顶端分别安装有遮阳板6；所述的遮阳板6与大犬舍窗户5-1和小犬舍窗户5-2之间分别安装有撑杆7；所述的犬舍小屋12的屋面一侧靠近底部的位置安装有犬舍饮水器8和犬舍餐盘上部活动挡板9；所述的犬舍小屋12的底部安装有活动底板10；所述的犬舍小屋12和犬舍活动围栏1的四周底部安装有支撑腿11。

所述的犬舍活动区大门2与犬舍活动围栏1之间采用铰链连接；所述的犬舍内门4与犬舍小屋12之间采用卡扣活动连接。

所述的大犬舍窗户5-1有3扇，分别安装在犬舍小屋12的三个外侧屋面；所述的小犬舍窗户5-2有1扇，安装在犬舍小屋12内侧屋面上，保证足够的采光和通风。

所述的犬舍小屋12的外侧屋面靠近底部的表面上开有一个小孔；所述的犬舍饮水器8的一端通过小孔伸入进犬舍小屋12内，犬舍饮水器8的主体犬舍小屋12外面，方便观察水量剩余情况，便于及时添加。

所述的犬舍小屋12的外侧屋面靠近底部的表面上开有一个长方形洞口；所述的犬舍餐盘上部活动挡板9的一端与长方形洞口的上部铰链连接。

所述的犬舍小屋12和犬舍活动围栏1的材质为松木，使犬舍具有较好的防腐防虫功能，人体、宠物和环境有任何的负面影响。

所述的支撑腿11与地面的高度为15cm；所述的犬舍活动围栏1的高度为50cm，犬舍活动围栏1的栏杆之间距离为5cm，一般小型犬只不容易直接跳出，宠物犬很难穿过，犬舍小屋12的高度为80cm，保证小型犬能够有足够活动高度。

所述的活动底板10的木板与木板之间相距0.5cm，可以通风。

整个犬舍主要分为休息区和活动区两个部分。整个犬舍的支撑腿11均采用带有橡胶螺丝帽的螺丝，可以调节犬舍高度，保证犬舍平衡。

活动区采用犬舍活动围栏1设计，前部设有犬舍活动区大门2，可供犬只出入。犬舍活动围栏1高度50cm，一般小型犬只不容易直接跳出，犬舍活动围栏1栏杆之间距离5cm，宠物犬很难穿过。

休息区采用犬舍小屋12设计，顶盖采用可拆卸的两侧斜坡式屋顶。屋顶扣在犬舍小屋12顶端，四面均有螺丝固定，方便安装和拆卸。另外，屋顶另配有犬舍防雨布3，以便在下雨时，保证犬舍小屋12干燥。犬舍小屋12总高度80cm，保证小型犬能够有足够活动高度。

犬舍小屋12活动底板10由木板拼接而成，木板之间有0.5cm之间的缝隙可以通风。另外活动底板10可以抽出，方便清洁。

犬舍小屋12四周分别有3扇大犬舍窗户5-1、1扇小犬舍窗户5-2和一扇犬舍内门4，这样的设计保证足够的采光和通风。大犬舍窗户5-1和小犬舍窗户5-2两者均采用采用条形木质栅栏，上部均安装有遮阳板6。遮阳板6与犬舍小屋12之间通过撑杆7相连，保证夏季能够有足够阴凉，以降低犬舍温度。整个犬舍小屋12分为饮食和犬窝两部分。犬窝采用棉质褥垫，方面清洗和替换。饮食区位于犬舍小屋12的一侧，有餐盘和犬舍饮水器8。犬舍饮水器8主体位于犬舍小屋12外侧，通过犬舍小屋12打孔，将饮水器出水口深入犬舍小屋12，以供犬只饮水；另外主体位于犬舍小屋12外侧方便观察水量多少。餐盘上部设一个犬舍餐盘上部活动挡板，方便往餐盘里添加饲料。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换或改进等，均应包含在本实用新型的保护范围之内。

技术特征：

1.一种小型宠物犬舍，包括犬舍活动围栏（1）、犬舍活动区大门（2）、犬舍小屋（12），所述的犬舍活动区大门（2）安装在犬舍活动围栏（1）上；所述的犬舍活动围栏（1）的两端与犬舍小屋（12）连接，其特征在于，还包括安装在犬舍小屋（12）顶端的犬舍防雨布（3）、安装在犬舍小屋（12）内侧屋面的犬舍内门（4），所述的犬舍小屋（12）的外侧屋面上安装有大犬舍窗户（5-1），犬舍小屋（12）的内侧屋面上安装有小犬舍窗户（5-2）；所述的大犬舍窗户（5-1）和小犬舍窗户（5-2）的顶端分别安装有遮阳板（6）；所述的遮阳板（6）与大犬舍窗户（5-1）和小犬舍窗户（5-2）之间分别安装有撑杆（7）；所述的犬舍小屋（12）的屋面一侧靠近底部的位置安装有犬舍饮水器（8）和犬舍餐盘上部活动挡板（9）；所述的犬舍小屋（12）的底部安装有活动底板（10）；所述的犬舍小屋（12）和犬舍活动围栏（1）的四周底部安装有支撑腿（11）。

2.根据权利要求1所述的一种小型宠物犬舍，其特征在于，所述的犬舍活动区大门（2）与犬舍活动围栏（1）之间采用铰链连接；所述的犬舍内门（4）与犬舍小屋（12）之间采用卡扣活动连接。

3.根据权利要求1所述的一种小型宠物犬舍，其特征在于，所述的大犬舍窗户（5-1）有3扇，分别安装在犬舍小屋（12）的三个外侧屋面；所述的小犬舍窗户（5-2）有1扇，安装在犬舍小屋（12）内侧屋面上。

4.根据权利要求1所述的一种小型宠物犬舍，其特征在于，所述的犬舍小屋（12）的外侧屋面靠近底部的表面上开有一个小孔；所述的犬舍饮水器（8）的一端通过小孔伸入进犬舍小屋（12）内。

5.根据权利要求1所述的一种小型宠物犬舍，其特征在于，所述的犬舍小屋（12）的外侧屋面靠近底部的表面上开有一个长方形洞口；所述的犬舍餐盘上部活动挡板（9）的一端与长方形洞口的上部铰链连接。

6.根据权利要求1所述的一种小型宠物犬舍，其特征在于，所述的犬舍小屋（12）和犬舍活动围栏（1）的材质为松木。

7.根据权利要求1所述的一种小型宠物犬舍，其特征在于，所述的支撑腿（11）与地面的高度为15cm；所述的犬舍活动围栏（1）的高度为50cm，犬舍活动围栏（1）的栏杆之间距离为5cm，犬舍小屋（12）的高度为80cm。

8.根据权利要求1所述的一种小型宠物犬舍，其特征在于，所述的活动底板（10）的木板与木板之间相距0.5cm。

技术总结
本实用新型公开一种小型宠物犬舍，属于宠物用具领域，包括犬舍活动围栏、犬舍活动区大门、犬舍小屋，还包括安装在犬舍小屋顶端的犬舍防雨布、安装在犬舍小屋内侧屋面的犬舍内门，犬舍小屋的外侧屋面上安装有大犬舍窗户，内侧屋面上安装有小犬舍窗户；大犬舍窗户和小犬舍窗户的顶端分别安装有遮阳板；遮阳板与大犬舍窗户和小犬舍窗户之间分别安装有撑杆；犬舍小屋的屋面一侧靠近底部的位置安装有犬舍饮水器和犬舍餐盘上部活动挡板；犬舍小屋的底部安装有活动底板；犬舍小屋和犬舍活动围栏的四周底部安装有支撑腿。有益效果是结构简单、外形美观，它将犬舍、餐盘及犬只活动区三者有机的组合在一起，使用十分方便，且占用空间少。

技术研发人员：高峰;张海涛
受保护的技术使用者：徐州生物工程职业技术学院
技术研发日：2018.04.09
技术公布日：2018.12.28
