踝关节X线摄影、CT扫描定位器的制作方法

本实用新型涉及医疗器械领域，特别涉及一种踝关节X线摄影、CT扫描定位器。用于影像科踝关节X线摄影、CT扫描时固定病患踝关节的辅助器械。

背景技术：

随着数字摄影的发展，影像科摄片质量和效率有很大的提高。目前，在临床工作中，经常因为病患疼痛不能配合或移动，以及操作技师摆放体位不准确，而造成摄片质量不合格，不能显示正常部位，无法满足临床医生之诊断工作需要，这时候就需要重照，重照就会增加曝光次数，随之而来的是减少球管、探测器使用寿命；增加了企业的损耗、病人的辐射剂量，增加不安全因素、不良事件的发生，延长病人的检查时间，降低了工作效率，减少了经济效益和社会效益。虽然现有工作中，加强了员工技能培训，以及检查前提醒并忠告病人注意事项，重照情况仍是无法避免。亟待改进。

技术实现要素：

本实用新型的目的在于提供一种踝关节X线摄影、CT扫描定位器，解决了现有技术存在的摄影时病人因为疼痛被动体位不能坚持，或者操作者摆位后患者自己移动；以及操作者摆位不准确等原因，常需要重照，甚至发生多次，尤其对胫腓骨远端骨折病人在摆位时，容易造成二次伤害，发生骨折断端错位的问题。使用本实用新型X线摄影、CT扫描定位器后，在正侧位变换体位时，固定器可以固定断端，随下肢一起变换体位，方便移动，不会造成二次伤害，摆位准确，缩短检查时间，减少病人辐射剂量，降低球管及探测器损耗，方便实用。

本实用新型的上述目的通过以下技术方案实现：

踝关节X线摄影、CT扫描定位器，包括主体A1、主体B2、公母粘扣带3，所述主体A1与主体B2插接，且两端分别通过公母粘扣带3固定；

所述主体A1包括碳纤维主板A11、L形碳纤维侧板A12、限位挡块13、插槽14，所述碳纤维主板A11与L形碳纤维侧板A12固定连接，L形碳纤维侧板A12为双层结构，内部构成插槽14；所述插槽14内固定设置若干个限位挡块13；

所述主体B2包括碳纤维主板B21、L形碳纤维侧板B22、定位豁口23，所述碳纤维主板B21与L形碳纤维侧板B22固定连接，所述L形碳纤维侧板B22插入到L形碳纤维侧板A12内部的插槽14内，所述L形碳纤维侧板B22上设有与限位挡块13相配合的定位豁口23，以增加主体A1与主体B2的紧固性。

所述的公母粘扣带3包括公粘扣带31、母粘扣带32，碳纤维主板A11、碳纤维主板B21的外侧分别固定设置公粘扣带31，母粘扣带32与公粘扣带31粘接并绕主体A1、主体B2一周，使主体A1与主体B2更稳固。

所述的碳纤维主板A11、L形碳纤维侧板A12、碳纤维主板B21、L形碳纤维侧板B22的内侧分别设置软质保护层。

所述的软质保护层为海绵层。

所述的L形碳纤维侧板B22与L形碳纤维侧板A12过盈配合。

本实用新型的有益效果在于：结构新颖、简单，使用方便安全。夹持、夹紧方式更加方便灵活，操作简易，固定效果良好。采用踝关节X线摄影、CT扫描定位器，可以减轻病人强力控制骨折断端位置的痛苦，方便更换体位，增加固定后安全性和舒适感，并且成本低，体积小，便于批量生产，临床应用简单，易于掌握。实用性强。X线可穿透碳纤维板不留伪影，碳纤维板一个是单层，另一个是双层形成插槽，一块板插入另一块板内，可伸缩设计，控制距离，因病患体型不同而变化，适应各型病人；外形是方形，稳定性好，内部配有海绵增加摩擦力，并防止夹伤病人，提高舒适度，碳纤维板上方配有粘布，起加强固定作用。

附图说明

此处所说明的附图用来提供对本实用新型的进一步理解，构成本申请的一部分，本实用新型的示意性实例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。

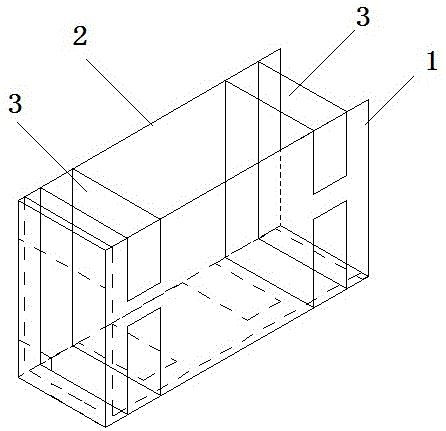

图1为本实用新型的整体结构示意图；

图2、图3为本实用新型的主体A的结构示意图；

图4为本实用新型的主体B的结构示意图。

图中：1、主体A；2、主体B；3、公母粘扣带；11、碳纤维主板A；12、L形碳纤维侧板；13、限位挡块；14、插槽；21、碳纤维主板B；22、L形碳纤维侧板B；23、定位豁口；31、公粘扣带；32、母粘扣带。

具体实施方式

下面结合附图进一步说明本实用新型的详细内容及其具体实施方式。

参见图1至图4所示，本实用新型的踝关节X线摄影、CT扫描定位器，包括主体A1、主体B2、公母粘扣带3，所述主体A1与主体B2插接，且两端分别通过公母粘扣带3固定；

所述主体A1包括碳纤维主板A11、L形碳纤维侧板A12、限位挡块13、插槽14，所述碳纤维主板A11与L形碳纤维侧板A12固定连接，L形碳纤维侧板A12为双层结构，内部构成插槽14；所述插槽14内固定设置若干个限位挡块13；

所述主体B2包括碳纤维主板B21、L形碳纤维侧板B22、定位豁口23，所述碳纤维主板B21与L形碳纤维侧板B22固定连接，所述L形碳纤维侧板B22插入到L形碳纤维侧板A12内部的插槽14内，所述L形碳纤维侧板B22上设有与限位挡块13相配合的定位豁口23，以增加主体A1与主体B2的紧固性。

所述的公母粘扣带3包括公粘扣带31、母粘扣带32，碳纤维主板A11、碳纤维主板B21的外侧分别固定设置公粘扣带31，母粘扣带32与公粘扣带31粘接并绕主体A1、主体B2一周，使主体A1与主体B2更加稳固。

所述的碳纤维主板A11、L形碳纤维侧板A12、碳纤维主板B21、L形碳纤维侧板B22的内侧分别设置软质保护层。

所述的软质保护层为海绵层。

所述的L形碳纤维侧板B22与L形碳纤维侧板A12过盈配合。

使用时，将主体B2的L形碳纤维侧板B22插入到主体A1的L形碳纤维侧板A12内部的插槽14中，形成一个可调节宽窄的盒子型固定器，病患踝关节放入后，手动调节L形碳纤维侧板B22插入的深度，使两侧海绵层夹紧固定病患踝关节，然后用公母粘扣带3粘合固定，拍摄侧位片时固定器与踝关节一起旋转完成摄影。

以上所述仅为本实用新型的优选实例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡对本实用新型所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。

技术特征：

1.一种踝关节X线摄影、CT扫描定位器，其特征在于：包括主体A（1）、主体B（2）、公母粘扣带（3），所述主体A（1）与主体B（2）插接，且两端分别通过公母粘扣带（3）固定；

所述主体A（1）包括碳纤维主板A（11）、L形碳纤维侧板A（12）、限位挡块（13）、插槽（14），所述碳纤维主板A（11）与L形碳纤维侧板A（12）固定连接，L形碳纤维侧板A（12）为双层结构，内部构成插槽（14）；所述插槽（14）内固定设置若干个限位挡块（13）；

所述主体B（2）包括碳纤维主板B（21）、L形碳纤维侧板B（22）、定位豁口（23），所述碳纤维主板B（21）与L形碳纤维侧板B（22）固定连接，所述L形碳纤维侧板B（22）插入到L形碳纤维侧板A（12）内部的插槽（14）内，所述L形碳纤维侧板B（22）上设有与限位挡块（13）相配合的定位豁口（23），以增加主体A（1）与主体B（2）的紧固性。

2.根据权利要求1所述的踝关节X线摄影、CT扫描定位器，其特征在于：所述的公母粘扣带（3）包括公粘扣带（31）、母粘扣带（32），碳纤维主板A（11）、碳纤维主板B（21）的外侧分别固定设置公粘扣带（31），母粘扣带（32）与公粘扣带（31）粘接并绕主体A（1）、主体B（2）一周，使主体A（1）与主体B（2）更加稳固。

3.根据权利要求1所述的踝关节X线摄影、CT扫描定位器，其特征在于：所述的碳纤维主板A（11）、L形碳纤维侧板A（12）、碳纤维主板B（21）、L形碳纤维侧板B（22）的内侧分别设置软质保护层。

4.根据权利要求3所述的踝关节X线摄影、CT扫描定位器，其特征在于：所述的软质保护层为海绵层。

5.根据权利要求1所述的踝关节X线摄影、CT扫描定位器，其特征在于：所述的L形碳纤维侧板B（22）与L形碳纤维侧板A（12）过盈配合。

技术总结
本实用新型涉及一种踝关节X线摄影、CT扫描定位器，属于医疗器械领域。主体A与主体B插接，且两端分别通过公母粘扣带固定；主体A的碳纤维主板A与L形碳纤维侧板A固定连接，L形碳纤维侧板A为双层结构，内部构成插槽；插槽内固定设置若干个限位挡块；主体B的L形碳纤维侧板B插入到插槽内，L形碳纤维侧板B上设有与限位挡块相配合的定位豁口。优点在于：结构新颖、简单，使用方便安全。夹持、夹紧方式更加方便灵活，操作简易，固定效果良好。可以减轻病人强力控制骨折断端位置的痛苦，方便更换体位，增加固定后安全性和舒适感，并且成本低，体积小，便于批量生产，临床应用简单，易于掌握。实用性强。

技术研发人员：曲红道;曲耿辉;兰恭俊;李向群;王选富;赵雪;黄井新;吴玉玲;朴小莹;刘莹
受保护的技术使用者：长春骨伤医院有限公司
技术研发日：2018.04.16
技术公布日：2019.04.05
