一种宠物训练器的制作方法

来源：萌宠菠菠乐园时间：2024-10-28 18:00

一种宠物训练器的制作方法

本技术涉及宠物用品领域，具体涉及一种宠物训练器。

背景技术：

1、宠物的训练过程中，需要在宠物执行了相应的行为时给予宠物反馈。由于人说话时的语调语速难以保持一致，导致宠物难以分辨清楚主人说出的语句是肯定还是否定含义，所以在实际训练中，往往借用响片或者哨子等发出的声音代替人声，以实现对宠物尤其是对幼年宠物的更加高效的训练。哨子虽然可以通过控制吹气的流速，实现发出音量和音调高低不同的哨音，但对于使用者来说，需要一定的学习成本，不便于上手。而响片每次按下时发出的“咔嚓”声基本一致，且可以通过控制响片发出的声音的节奏快慢形成不同的指令，操作简单，更受广大消费者青睐。

2、但是，现有的宠物训练用响片，不能记录时间和响片的发声次数，不便于使用者控制发声间隔和次数，以形成不同的反馈指令，难以满足更加专业的训练项目。

技术实现思路

1、为了克服现有技术的不足，本实用新型的目的在于提供一种宠物训练器，可以记录时间和发声频率，以便于对宠物下达更加复杂的命令，实现更加专业的项目的训练。

2、为解决上述问题，本实用新型所采用的技术方案如下：一种宠物训练器，其特征在于，包括壳体、发声组件、显示屏、计时按键、计数开关以及电路板，所述发声组件、所述显示屏以及所述计时按键均嵌设在所述壳体上，所述计数开关与所述电路板均设于所述壳体内，所述显示屏、所述计时按键以及所述计数开关均与所述电路板电性连接，所述发声组件能够在发声的同时触发所述计数开关。

3、相比现有技术，本实用新型的有益效果在于：本训练器在壳体上设有计时按键，按下计时按键后，训练器即可开始计时，再次按下后则停止计时，所记录的时间可以通过电路板传输并展示到显示屏上，以便于用户看到计时数据。而发声组件能够在发声的同时触发计数开关，所记录的次数也可以通过电路板传输并展示到显示屏上，以便于用户看到计数数据。因此，用户可以根据需求触发计时按键和发声组件，由电路板记录发声时间以及发声次数，并将记录结果展示到显示屏上，辅助使用者发出多种不同次数且不同发声间隔的声音反馈，以便于宠物对不同声音反馈的信息进行理解和辨认，以实现更加专业的训练项目。

4、上述的宠物训练器，所述发声组件包括按钮和物理响片，所述按钮通过所述壳体上的通孔伸出到所述壳体外，所述物理响片设置在所述壳体内，所述物理响片的两端分别与所述按钮及所述壳体连接。

5、上述的宠物训练器，所述按钮的底部设置有触发部，所述按钮按下时，所述触发部触发所述计数开关。

6、上述的宠物训练器，所述触发部的末端套设有硅胶套。

7、上述的宠物训练器，所述物理响片的中部具有凹陷的发声部，所述壳体内设置有支撑部，所述支撑部设置于所述发声部的两侧，所述支撑部支撑住所述物理响片背向所述按钮的一侧。

8、上述的宠物训练器，所述壳体的上表面设置有发声孔，所述发声孔位于所述发声部的上方。

9、上述的宠物训练器，所述壳体的下侧设置有软带，所述软带的两端分别与所述壳体的下表面连接，形成一个可供手指穿过的带环。

10、上述的宠物训练器，所述壳体包括相互连接并相互呈角度设置的第一外壳和第二外壳，所述软带的两端分别与所述第一外壳和所述第二外壳连接。

11、上述的宠物训练器，所述壳体内还设置有蓄电池，所述与所述电路板电性连接。

12、上述的宠物训练器，所述壳体上还设置有充电接口，所述充电接口与所述电路板电性连接。

13、下面结合附图和具体实施方式对本实用新型作进一步详细说明。

技术特征：

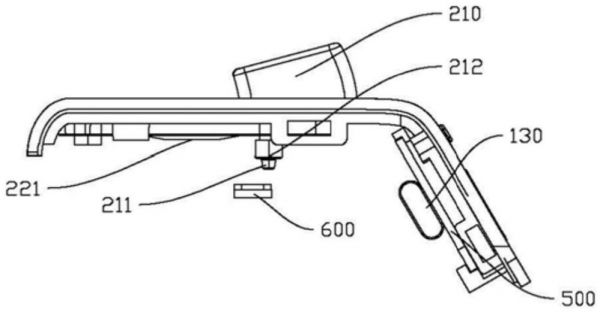

1.一种宠物训练器，其特征在于，包括壳体(100)、发声组件(200)、显示屏(300)、计时按键(400)、电路板(500)以及计数开关(600)，所述发声组件(200)、所述显示屏(300)以及所述计时按键(400)均嵌设在所述壳体(100)上，所述计数开关(600)与所述电路板(500)均设于所述壳体(100)内，所述显示屏(300)、所述计时按键(400)以及所述计数开关(600)均与所述电路板(500)电性连接，所述发声组件(200)能够在发声的同时触发所述计数开关(600)。

2.根据权利要求1所述的宠物训练器，其特征在于，所述发声组件(200)包括按钮(210)和物理响片(220)，所述按钮(210)通过所述壳体(100)上的通孔伸出到所述壳体(100)外，所述物理响片(220)设置在所述壳体(100)内，所述物理响片(220)的两端分别与所述按钮(210)及所述壳体(100)连接。

3.根据权利要求2所述的宠物训练器，其特征在于，所述按钮(210)的底部设置有触发部(211)，所述按钮(210)按下时，所述触发部(211)触发所述计数开关(600)。

4.根据权利要求3所述的宠物训练器，其特征在于，所述触发部(211)的末端套设有硅胶套(212)。

5.根据权利要求2所述的宠物训练器，其特征在于，所述物理响片(220)的中部具有凹陷的发声部(221)，所述壳体(100)内设置有支撑部(140)，所述支撑部(140)设置于所述发声部(221)的两侧，且所述支撑部(140)能够支撑所述物理响片(220)的背向于所述按钮(210)的一侧。

6.根据权利要求5所述的宠物训练器，其特征在于，所述壳体(100)的上表面设置有发声孔(120)，所述发声孔(120)位于所述发声部(221)的上方。

7.根据权利要求1所述的宠物训练器，其特征在于，所述壳体(100)的下侧设置有软带(110)，所述软带(110)的两端均与所述壳体(100)的下表面连接，以形成一个可供手指穿过的带环。

8.根据权利要求7所述的宠物训练器，其特征在于，所述壳体(100)包括相互连接并相互呈角度设置的第一外壳(150)和第二外壳(160)，所述软带(110)的两端分别与所述第一外壳(150)和所述第二外壳(160)连接。

9.根据权利要求1所述的宠物训练器，其特征在于，所述壳体(100)内还设置有蓄电池，所述蓄电池与所述电路板(500)电性连接。

10.根据权利要求9所述的宠物训练器，其特征在于，所述壳体(100)上还设置有充电接口(130)，所述充电接口(130)与所述电路板(500)电性连接。

技术总结
本技术涉及宠物用品领域，公开了一种宠物训练器，包括壳体、发声组件、显示屏、计时按键、计数开关以及电路板，所述发声组件、所述显示屏以及所述计时按键均嵌设在所述壳体上，所述计数开关与所述电路板均设于所述壳体内，所述显示屏、所述计时按键以及所述计数开关均与所述电路板电性连接，所述发声组件能够在发声的同时触发所述计数开关。用户可以根据需求触发计时按键和发声组件，由电路板记录发声时间以及发声次数，并将记录结果展示到显示屏上，辅助使用者发出多种不同次数且不同发声间隔的声音反馈，以便于宠物对不同声音反馈的信息进行理解和辨认，以实现更加专业的训练项目。

技术研发人员：周学源,陈仔杰,杨天乐,曾亿宝
受保护的技术使用者：中山市凯恩德宠物用品有限公司
技术研发日：20231115
技术公布日：2024/6/23
