宠物车的制作方法

本实用新型涉及宠物用品领域，具体而言，涉及一种宠物车。

背景技术：

宠物车用于外出时便于携带宠物。目前部分宠物车的车架能够进行折叠和展开，以减小存储时的占用空间并便于携带。然而，宠物车整体折叠体后的体积依然比较占用空间，且不利用携带。

技术实现要素：

本实用新型的目的在于提供一种宠物车，其车架和宠物箱能够分离以分别存储或携带，且车架和宠物箱可分别折叠以减小占用空间。

本实用新型的实施例是这样实现的：

一种宠物车，其包括车架和宠物箱，宠物箱与车架可拆卸连接，车架能够折叠或展开，宠物箱能够折叠或展开。

进一步地，上述车架包括推把、前脚和后脚；

前脚包括第一支杆和连接于第一支杆的前轮，推把与第一支杆之间连接有折叠关节；当折叠车架时，折叠关节用于使推把脱离第一支杆以使推把与第一支杆叠合在一起；当展开车架时，所述折叠关节用于使推把与第一支杆卡合并固定；

后脚包括第二支杆和连接于第二支杆的后轮，推把与第二支杆铰接。

进一步地，上述折叠关节包括固定座和转动座；

固定座固定于第一支杆且设有插孔，推把铰接于固定座；

转动座滑动设置于推把且与推把之间通过弹性机构连接，转动座设有与插孔匹配的插件；

在弹性机构的作用下，当车架展开时，插件插入插孔；当车架折叠时，插件脱离插孔。

进一步地，上述宠物箱包括箱架和箱包，箱架设置于箱包内，箱架用于支撑箱包且用于使箱包折叠或者展开。

进一步地，上述箱架包括第一框架、分别铰接于第一框架相对两侧的第二框架和第三框架；

当宠物箱展开时，第二框架、第三框架分别与第一框架呈预设夹角；当宠物箱折叠时，第二框架、第三框架分别与第一框架之间的夹角小于预设夹角；

第二框架远离第一框架的一侧铰接第一连杆，第三框架远离第一框架的一侧铰接第二连杆，第一连杆与第二连杆之间可拆卸连接；

当宠物箱展开时，第一连杆与第二连杆连接，当宠物箱折叠时，第一连杆与第二连杆之间脱离连接，并且第一连杆能够与第二框架叠合，第二连杆能够与第三框架叠合。

进一步地，上述宠物箱设置有挂钩，挂钩用于连接宠物项圈。

进一步地，上述宠物箱设置有提手以及可启闭的箱口。

进一步地，上述宠物车还包括托布，托布连接于车架，托布用于当宠物箱安装于车架上时支撑宠物箱。

进一步地，上述宠物箱底部设置有固定件，固定件用于连接托布以将宠物箱固定于车架。

进一步地，上述宠物车还包括挡杆，挡杆铰接于车架，且托布连接于挡杆，挡杆用于支撑托布并用于加强车架稳定性。

本实用新型实施例的有益效果包括：本宠物车包括车架和宠物箱，宠物箱与车架可拆卸连接，车架能够折叠或展开，宠物箱能够折叠或展开。宠物箱与车架之间可拆卸地连接能够使车架和宠物箱在需要的时候分离，以分别存储、携带或使用，且车架和宠物箱可分别折叠以减小占用空间，另外也进一步缩小了宠物车整体折叠后的占用体积。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

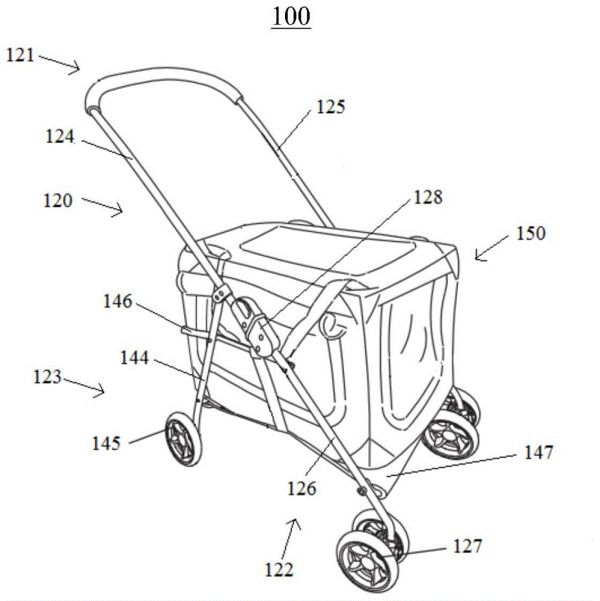

图1为本实用新型实施例中宠物车的结构示意图；

图2为本实用新型实施例中折叠关节结构示意图；

图3为本实用新型实施例中固定座结构示意图；

图4为本实用新型实施例中转动座结构示意图；

图5为本实用新型实施例中宠物箱箱架的结构示意图；

图6为本实用新型实施例中宠物箱的结构示意图。

图标：100－宠物车；120－车架；121－推把；122－前脚；123－后脚；124－第一平直段；125－第二平直段；126－第一支杆；127－前轮；128－折叠关节；129－固定座；130－转动座；131－插孔；132－弹性机构；133－插件；134－第一安装槽；135－第二安装槽；136－铰接轴；137－贯穿通道；138－轴向挡件；139－导向件；140－导向槽；141－阻挡座；142－弹簧；144－第二支杆；145－后轮；146－挡杆；147－托布；150－宠物箱；152－箱架；153－箱包；154－第一框架；155－第二框架；156－第三框架；157－第一框架杆；158－第二框架杆；159－第三框架杆；160－第一连杆；161－第二连杆；162－第一连接件；163－第二连接件；164－挂钩；165－固定件；166－提手；167－箱口。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。

因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。术语“第一”、“第二”、“第三”等仅用于区分描述，而不能理解为指示或暗示相对重要性。

此外，术语“水平”、“垂直”等术语并不表示要求部件绝对水平或悬垂，而是可以稍微倾斜。

在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

实施例

请参照图1，本实施例提供一种宠物车100，其包括车架120和宠物箱150，宠物箱150与车架120可拆卸连接，车架120能够折叠或展开，宠物箱150能够折叠或展开。

其中，车架120包括推把121、前脚122和后脚123。推把121与前脚122和后脚123同时连接。

具体地，推把121为U形杆，U形杆包括间隔设置的第一平直段124、第二平直段125。第一平直段124、第二平直段125之间的弧形端为把手，用于推动宠物车100前进或后退。

前脚122包括第一支杆126和连接于第一支杆126的前轮127。第一支杆126的数量为2个，2个第一支杆126分别与第一平直段124、第二平直段125连接。

推把121与第一支杆126之间通过折叠关节128连接。具体地，2个第一支杆126分别与第一平直段124、第二平直段125之间设置一个折叠关节128。当折叠车架120时，折叠关节128用于使推把121脱离第一支杆126以使推把121与第一支杆126叠合在一起；当展开车架120时，所述折叠关节128用于使推把121与第一支杆126卡合并固定。

请参照图2，每个折叠关节128包括固定座129和转动座130。固定座129固定于第一支杆126且设有插孔131，推把121铰接于固定座129。转动座130滑动设置于推把121且与推把121之间通过弹性机构132连接，转动座130设有与插孔131匹配的插件133。在弹性机构132的作用下，当车架120展开时，插件133插入插孔131；当车架120折叠时，插件133脱离插孔131。

请参照图3，固定座129设置有大致相互平行的第一安装槽134和第二安装槽135。第一安装槽134固定连接于第一支杆126，第二安装槽135用于连接推把121。当车架120展开时，第一安装槽134位于第二安装槽135的上方。

第一安装槽134从固定座129远离转动座130的一端表面沿着第一支杆126轴向方向延伸至固定座129内部，第一支杆126嵌设于第一安装槽134。第二安装槽135与第一安装槽134大致平行设置，并且从固定座129靠近转动座130的一端表面延伸至固定座129内部，同时，第二安装槽135远离第一安装槽134的一侧呈开放状态，以使推把121的第一平直段124或者第二平直段125从该侧进入或离开第二安装槽135。第一平直段124或第二平直段125的端部通过铰接轴136铰接于第二安装槽135，推把121绕铰接轴136转动以转出第二安装槽135和转入第二安装槽135。

另外，固定座129的朝向转动座130的一侧设置有插孔131，插孔131开口朝向转动座130。插孔131与第二安装槽135间隔设置，且大致与第二安装槽135平行。

请参照图2和图4，转动座130朝向固定座129的一端设置有与插孔131配合的插件133。转动座130还设置有沿平行于推把121轴向方向的方向延伸且两端贯穿的贯穿通道137，贯穿通道137内壁设置有轴向挡件138，推把121的第一平直段124或第二平直段125活动穿过贯穿通道137进而铰接于固定座129的第二安装槽135。转动座130还设置有导向件139，与推把121上沿第一平直段124或第二平直段125轴向方向延伸的导向槽140滑动配合，以进一步限制转动座130相对于推把121的活动方向。另外，转动座130与固定座129相对的两个表面相配合。

转动座130与推把121之间通过弹性机构132连接。弹性机构132包括阻挡座141、弹簧142。阻挡座141和弹簧142均套设于推把121的第一平直段124或第二平直段125。其中，阻挡座141固定于第一平直段124或第二平直段125，弹簧142的两端分别抵接于轴向挡件138和阻挡座141，轴向挡件138相对于阻挡座141更靠近固定座129。

当推动转动座130作远离固定座129的移动时，轴向挡件138压缩弹簧142以使弹簧142抵住阻挡座141；放开转动座130，轴向挡件138在弹簧142的作用下作靠近固定座129移动，以带转动座130作靠近固定座129的移动。受到弹簧142的弹性作用力，转动座130能够紧靠固定座129，插件133能够紧固卡接于插孔131内。从而在车架120展开时实现固定座129和转动座130的固定。设置导向件139，能够使插件133快速对准插孔131，以实现转动座130和固定座129的连接固定。为方便推动转动座130，转动座130设置有把手。

后脚123包括第二支杆144和连接于第二支杆144的后轮145，推把121与第二支杆144铰接，以使折叠或者展开车架120时推把121与第二支杆144能相对转动。

宠物车100还包括挡杆146，挡杆146铰接于车架120。挡杆146呈U形，用于防止宠物箱150安装于车架120上时从后方脱落。挡杆146同时铰接于第一支杆126和第二支杆144，以使折叠或者展开车架120时挡杆146能够相对第一支杆126和第二支杆144转动。

宠物车100还包括托布147，托布147连接于车架120。在本实施例中，托布147为长方形，托布147的4个角可拆卸地连接于第一支杆126和第二支杆144。另外，托布147连接于挡杆146，在本实施例中，托布147两侧设置连接绳以连接于挡杆146。托布147用于当宠物箱150安装于车架120上时支撑宠物箱150，挡杆146用于支撑托布147并用于加强车架120稳定性。

宠物箱150也能够折叠或展开。

请参照图5和图6，宠物箱150包括箱架152和箱包153，箱架152设置于箱包153内，箱架152用于支撑箱包153且用于使箱包153折叠或者展开。

其中，箱架152包括第一框架154、分别铰接于第一框架154相对两侧的第二框架155和第三框架156。具体地，第一框架154为长方形框架，第二框架155和第三框架156结构相同。第二框架155包括依次垂直连接的第一框架杆157、第二框架杆158、第三框架杆159。第三框架156也包括依次垂直连接的第一框架杆157、第二框架杆158、第三框架杆159。当宠物箱150展开时，第一框架杆157、第三框架杆159垂直于第一框架154所在平面，且分别与第一框架154铰接。第二框架杆158平行于第一框架154所在平面。当宠物箱150展开时，第二框架155、第三框架156分别与第一框架154呈预设夹角，在本实施例中，预设夹角大致为90°；当宠物箱150折叠时，第二框架155、第三框架156分别与第一框架154之间的夹角小于预设夹角，在本实施例中，第二框架155、第三框架156能基本叠合于第一框架154，即夹角约为0。

第二框架155远离第一框架154的一侧铰接第一连杆160，第三框架156远离第一框架154的一侧铰接第二连杆161，第一连杆160与第二连杆161之间可拆卸连接。具体地，在第二框架155中，第二框架杆158靠近第一框架杆157、第三框架杆159的位置分别固定设置第一连接件162，第一连接件162铰接第一连杆160，第一连杆160能在平行于第一框架154所在平面的平面内围绕第一连接件162转动，从而当宠物箱150折叠时，第一连杆160能叠合于第二框架杆158。在第三框架156中，第二框架杆158靠近第一框架杆157、第三框架杆159的位置分别固定设置第二连接件163，第二连接件163铰接第二连杆161，第二连杆161能在垂直于第一框架154所在平面的平面内围绕第二连接件163转动，从而当宠物箱150折叠时，第二连杆161能叠合于第一框架杆157或第三框架杆159。第一连杆160与第二连杆161的转动方向相互垂直，能够更好地保证第一连杆160与第二连杆161在连接时结构的稳定性。

第一连杆160远离第二框架155的一端设置有连接套，从而，相对的第一连杆160、第二连杆161能相对连接或脱离。当宠物箱150展开时，第一连杆160与第二连杆161连接，当宠物箱150折叠时，第一连杆160与第二连杆161之间脱离连接，并且第一连杆160能够与第二框架155叠合，第二连杆161能够与第三框架156叠合。

宠物箱150设置有挂钩164，挂钩164用于连接宠物项圈。在本实施例中，当宠物箱150展开时，大致呈长方体结构。在长方体不同的侧面分别设置有挂钩164，不仅宠物箱150内可放置宠物，宠物箱150外还可以牵引多个宠物。

宠物箱150底部设置有固定件165，固定件165用于连接托布147以将宠物箱150固定于车架120。在本实施例中，宠物箱150底部设置4个按扣，托布147上表面也设置有4个按扣，宠物箱150通过按扣与托布147连接，从而固定于车架120。

宠物箱150上部设置有提手166以及可启闭的箱口167。当宠物箱150单独使用时，提手166方便提携或肩背。箱口167开设于宠物箱150侧壁，方便宠物进出。

宠物车100的工作原理和工作过程如下：

若需要使用宠物车100，首先展开车架120。向上转动推把121，并分开第一支杆126和第二支杆144。托布147随着第一支杆126和第二支杆144的分开逐渐展开。推把121围绕铰接轴136向上转动的过程中，第一平直段124和第二平直段125逐渐进入第二安装槽135。当第一平直段124、第二平直段125逐渐与第一支杆126平行时，插件133与插孔131相对。此时朝远离固定座129的方向推动转动座130，轴向挡件138压缩弹簧142以使弹簧142抵住阻挡座141。放开转动座130，轴向挡件138在弹簧142的作用下作靠近固定座129移动，以带转动座130作靠近固定座129的移动。受到弹簧142的弹性作用力，转动座130能够紧靠固定座129，插件133能够紧固卡接于插孔131内。从而，推把121与第一支杆126固定。推把121与第一支杆126固定后，由于挡杆146同时铰接于第一支杆126和第二支杆144，且推把121与第二支杆144铰接，第一支杆126和第二支杆144同时相对固定，车架120完全展开。

然后展开宠物箱150。第一框架154置于底部，并向上转动第二框架155和第三框架156使其垂直于第一框架154。转动第一连杆160和第二连杆161使其分别垂直第二框架155和第三框架156所在平面，连接相对的第一连杆160和第二连杆161。将箱包153套于展开的箱架152上，宠物箱150完全展开。

使用宠物箱150底部的按扣将宠物箱150连接到托布147。宠物箱150侧壁的多个挂钩164可以牵引多个宠物。

此外，由于车架120和宠物箱150可拆卸连接，在需要的情况下，车架120和宠物箱150均可单独使用。

当需要折叠宠物车100以收纳或者携带时，首先折叠宠物箱150。拆开连接的第一连杆160和第二连杆161，转动第一连杆160，使其靠近第二框架155，并与第二框架杆158叠合；转动第二连杆161，使其靠近第三框架156，并与第三框架156叠合。然后朝靠近第一框架154的方向转动第二框架155、第三框架156，直到第二框架155、第三框架156与第一框架154叠合。至此，宠物箱150被折叠为长方形板状，宠物箱150完成折叠。

然后，折叠车架120。首先，沿远离固定座129的方向推动转动座130，直到插件133脱离插孔131。此时，向下转动推把121，使其围绕铰接轴136向下转动，第一平直段124和第二平直段125逐渐脱离第二安装槽135。同时，向下转动挡杆146并收拢第一支杆126和第二支杆144，直至推把121、第一支杆126和第二支杆144叠合在一起。至此，完成宠物车100的折叠。

另外，车架120和宠物箱150单独使用时，可分别进行折叠以收纳或携带。

宠物车100包括车架120和宠物箱150，宠物箱150与车架120可拆卸连接，车架120能够折叠或展开，宠物箱150能够折叠或展开。宠物箱150与车架120之间可拆卸地连接能够使车架120和宠物箱150在需要的时候分离，以分别存储、携带或使用，且车架120和宠物箱150可分别折叠以减小占用空间，另外也进一步缩小了宠物车100整体折叠后的占用体积。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。

技术特征：

1.一种宠物车，其特征在于，包括车架和宠物箱，所述宠物箱与所述车架可拆卸连接，所述车架能够折叠或展开，所述宠物箱能够折叠或展开。

2.根据权利要求1所述的宠物车，其特征在于，所述车架包括推把、前脚和后脚；

所述前脚包括第一支杆和连接于所述第一支杆的前轮，所述推把与所述第一支杆之间连接有折叠关节；当折叠所述车架时，所述折叠关节用于使所述推把脱离所述第一支杆以使所述推把与所述第一支杆叠合在一起；当展开所述车架时，所述折叠关节用于使所述推把与所述第一支杆卡合并固定；

所述后脚包括第二支杆和连接于所述第二支杆的后轮，所述推把与所述第二支杆铰接。

3.根据权利要求2所述的宠物车，其特征在于，所述折叠关节包括固定座和转动座；

所述固定座固定于所述第一支杆且设有插孔，所述推把铰接于所述固定座；

所述转动座滑动设置于所述推把且与所述推把之间通过弹性机构连接，所述转动座设有与所述插孔匹配的插件；

在所述弹性机构的作用下，当所述车架展开时，所述插件插入所述插孔；当所述车架折叠时，所述插件脱离所述插孔。

4.根据权利要求1所述的宠物车，其特征在于，所述宠物箱包括箱架和箱包，所述箱架设置于所述箱包内，所述箱架用于支撑所述箱包且用于使所述箱包折叠或者展开。

5.根据权利要求4所述的宠物车，其特征在于，所述箱架包括第一框架、分别铰接于所述第一框架相对两侧的第二框架和第三框架；

当所述宠物箱展开时，所述第二框架、所述第三框架分别与所述第一框架呈预设夹角；当所述宠物箱折叠时，所述第二框架、所述第三框架分别与所述第一框架之间的夹角小于所述预设夹角；

所述第二框架远离所述第一框架的一侧铰接第一连杆，所述第三框架远离所述第一框架的一侧铰接第二连杆，所述第一连杆与所述第二连杆之间可拆卸连接；

当所述宠物箱展开时，所述第一连杆与所述第二连杆连接，当所述宠物箱折叠时，所述第一连杆与所述第二连杆之间脱离连接，并且所述第一连杆能够与所述第二框架叠合，所述第二连杆能够与所述第三框架叠合。

6.根据权利要求1所述的宠物车，其特征在于，所述宠物箱设置有挂钩，所述挂钩用于连接宠物项圈。

7.根据权利要求1所述的宠物车，其特征在于，所述宠物箱设置有提手以及可启闭的箱口。

8.根据权利要求1所述的宠物车，其特征在于，所述宠物车还包括托布，所述托布连接于所述车架，所述托布用于当所述宠物箱安装于所述车架上时支撑所述宠物箱。

9.根据权利要求8所述的宠物车，其特征在于，所述宠物箱底部设置有固定件，所述固定件用于连接所述托布以将所述宠物箱固定于所述车架。

10.根据权利要求8所述的宠物车，其特征在于，所述宠物车还包括挡杆，所述挡杆铰接于所述车架，且所述托布连接于所述挡杆，所述挡杆用于支撑所述托布并用于加强所述车架稳定性。
