一种宠物消化量监控系统的制作方法

来源：萌宠菠菠乐园时间：2024-11-14 17:01

一种宠物消化量监控系统的制作方法

本实用新型涉及宠物用品领域，特别涉及一种宠物消化量监控系统。

背景技术：

现有技术中的一般通过宠物碗来称重宠物食物，并通过显示屏予以显示，如此帮助主人科学的饲养宠物，培养宠物良好的饮食习惯。但宠物碗只能用于称重宠物的食物，无法监控宠物的消化量。

技术实现要素：

本实用新型的目的是提供一种可监控宠物消化量的宠物消化量监控系统。

为了实现上述目的，本实用新型提供如下技术方案：

一种宠物消化量监控系统，包括手机、喂食盆和排泄物收集盆，所述喂食盆内设置有用于获取宠物食品重量的第一压力传感器和第一控制装置，所述第一控制装置与第一压力传感器相连接，所述排泄物收集盆内设置有用于获取宠物排泄物重量的第二压力传感器和第二控制装置，所述第二控制装置与第二压力传感器相连接，所述第一控制装置和第二控制装置均通过无线网络连接手机。

进一步地，所述第一控制装置包括第一电路板、第一供电单元、第一无线通信模块和第一微处理器，所述第一供电单元、第一压力传感器、第一无线通信模块和第一微处理器均设置在第一电路板上，所述第一供电单元、第一压力传感器和第一无线通信模块均与第一微处理器电连接。

进一步地，所述第一控制装置包括第二电路板、第二供电单元、第二压力传感器、第二无线通信模块和第二微处理器，所述第二供电单元、第二压力传感器、第二无线通信模块和第二微处理器均设置在第二电路板上，所述第二供电单元、第二压力传感器和第二无线通信模块均与第二微处理器电连接。

本实用新型的有益效果为：

本实用新型通过设置喂食盆和排泄物收集盆，首先喂食盆可以记录喂食盆中食物的重量，并且该重量通过第一压力传感器测出，最后通过第一微处理器的处理将该重量通过无线网络传输到手机APP中，通过手机APP记录宠物的进食量，然后再通过排泄物收集盆录排泄物收集盆中排泄物的重量，并且该重量通过第二压力传感器测出，最后通过第二微处理器的处理将该重量通过无线网络传输到手机APP中，通过手机APP记录宠物的排出量，接着该手机APP通过计算宠物的进食量减去宠物的排出量，从而得到宠物的消化量，从而每天记录，每周生成数据图表，方便人们对宠物消化量的监控。

附图说明

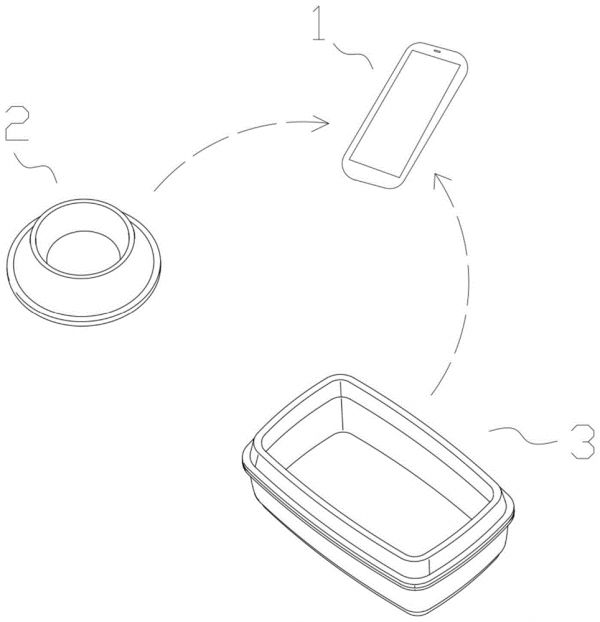

图1是本实用新型的结构示意图；

图2是本实用新型喂食盆的方框图；

图3是本实用新型排泄物收集盆的方框图。

具体实施方式

以下结合附图对本实用新型进行进一步说明：

如图1到图3所示的，一种宠物消化量监控系统，包括手机1、喂食盆2和排泄物收集盆3，所述喂食盆2内设置有用于获取宠物食品重量的第一压力传感器21和第一控制装置，所述第一控制装置与第一压力传感器21相连接，所述排泄物收集盆3内设置有用于获取宠物排泄物重量的第二压力传感器31和第二控制装置，所述第二控制装置与第二压力传感器31相连接，所述第一控制装置和第二控制装置均通过无线网络连接手机1。

进一步地，所述第一控制装置包括第一电路板、第一供电单元23、第一无线通信模块24和第一微处理器25，所述第一供电单元23、第一压力传感器21、第一无线通信模块24和第一微处理器25均设置在第一电路板上，所述第一供电单元23、第一压力传感器21和第一无线通信模块24均与第一微处理器25电连接。

进一步地，所述第一控制装置包括第二电路板、第二供电单元33、第二压力传感器31、第二无线通信模块34和第二微处理器35，所述第二供电单元33、第二压力传感器31、第二无线通信模块34和第二微处理器35均设置在第二电路板上，所述第二供电单元33、第二压力传感器31和第二无线通信模块34均与第二微处理器35电连接。

以上所述并非对本实用新型的技术范围作任何限制，凡依据本实用新型技术实质对以上的实施例所作的任何修改、等同变化与修饰，均仍属于本实用新型的技术方案的范围内。
