宠物的驱蚤项圈的制作方法

来源：萌宠菠菠乐园时间：2024-11-16 06:57

宠物的驱蚤项圈的制作方法

本发明涉及一种如狗或者其他宠物佩戴的驱蚤项圈。更具体地，本发明涉及一种宠物项圈，其具有传统的宠物项圈的特性和驱蚤项圈的益处。

背景技术：

项圈被置于宠物身上，从而皮带等可被附接其上，从而控制宠物。该项圈基于自豪的宠物主人的喜好而通常极具装饰性。

很多宠物需要驱蚤项圈提供的保护。该项圈并非装饰性的，而且皮带也不能附接其上。而是，它们执行了清除或者驱逐跳蚤、蜱虫等的功能，以保护宠物。因此，为了如此保护宠物，除了常规的项圈之外，第二项圈(即，驱蚤项圈)必须附接到宠物身上。该项圈通常使不想看到他或者她的宠物佩戴了不吸引人注意的项圈的自豪的宠物主人感到烦扰。而且，可检测到跳蚤的项圈的存在给他人暗示：宠物可能具有跳蚤或者蜱虫的问题，导致其他宠物主人确保其宠物不会遇到带有驱蚤项圈的宠物。

因此，存在需要一种驱蚤项圈，该驱蚤项圈好看，并且可以由宠物不暴露地佩戴。

技术实现要素：

本发明的一个方面的目的是提供一种具有驱蚤保护的宠物项圈，该项圈不能容易地识别为驱蚤项圈。

本发明的另一方面的目的是提供一种如上项圈，其可以为宠物主人所期望的装饰性。

本发明的另一方面的目的是提供一种如上项圈，其可以将传统项圈的美观与传统驱蚤项圈的保护组合起来。

本发明的另一方面的目的是提供一种如上用在宠物项圈上的保持器，以将传统驱蚤项圈保持在传统项圈上。

本发明的另一方面的目的是提供一种利用传统项圈、传统驱蚤项圈、以及本发明的保持器来制造项圈的方法。

本发明的这些目的和其他目的以及其相对于现有的技术的优点(从随后的说明中将变得明显)将通过下文中所描述和请求保护的改进完成。

通常来说，动物的项圈包括第一细长条带和多个沿其间隔开的保持器。保持器适于容纳第二细长条带。

根据本发明的另一方面，动物的条带包括一定材料制造的第一细长条带。多个保持器容纳在第一条带中。一定材料制造的第二细长条带由所述保持器承载并且与所述第一条带拥有不同的材料。

根据本发明的另一方面，用于连接一定材料制造的两个细长条带的保持器包括第一条带容纳部和连接到所述第一条带容纳部的第二条带容纳部。

一种利用本发明的保持器制造本发明的项圈的方法包括以下步骤：形成一定材料制造的第一细长条带，将多个保持器定位在所述一定材料制造的第一细长条带上，并且利用保持器将不同材料制造的第二细长条带附接到所述一定材料制造的第一细长条带上。

根据本发明的概念，具有保持器的优选示例性项圈作为示例显示在附图中，该示例不尝试显示其中本发明可能体现的所有的各种形式和变型，本发明通过所附权利要求书测量而非由说明书的细节进行限定。

附图说明

图1为根据本发明制造的宠物项圈的透视图；

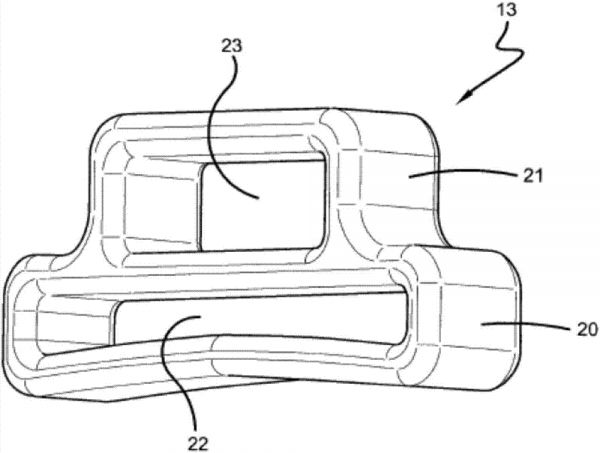

图2为根据本发明制造的保持器的透视图，多个保持器用在图1的项圈中；

图3为图1的项圈的第一项圈组件的透视图；

图4为分解透视图，其显示了这样的方式，其中，图1的项圈的第二项圈组件连接到图3的第一项圈组件；

图5为基本上沿着图1的线5-5获取的截面图。

具体实施方式

根据本发明的概念制造的宠物项圈通常由附图标记10表示，并且在图1中显示。项圈10包括可以为传统的宠物项圈(通常由附图标记11表示并且显示在图3和图4中)，用于保护宠物免受跳蚤等侵害的条带12、以及多个保持器(每一个保持器通常由附图标记13表示)以将项圈11和条带12保持在一起，一个保持器13显示在图2中。

项圈11包括细长条带14，其可以由尼龙、皮革等制成。条带14的下侧15(如在附图中所看到)可以装饰有美观图案或者可以携带有宠物的识别标记，例如，宠物名字。条带14的侧面15还携带有d形环16等，从而皮带可以连接到项圈10。侧面15还可以设有滑动件17以调节条带14的长度。条带14的端部适于彼此连接以将项圈10定位在宠物的颈部上。为此，条带14的一端设置有卡扣连接器的凸部18，而条带14的另一端设置有卡扣连接器的凹部19。当部件18和19连接以形成项圈时，条带14的侧面15将暴露以显示出项圈10潜在美观的侧面。

条带12为由一定的材料制成的细长部件，该材料保护宠物免受跳蚤、蜱虫等的侵害。该条带通常已知为“驱蚤项圈”并且可以为德国的拜耳股份有限公司售卖的、以为商标的类型。

每一保持器13由弹性材料制成，例如热塑性弹性体或者热塑性橡胶，并且在一个实施方式中包括与上体部分21一体成型的下体部分20。下体部分20具有通过其形成的钻孔或者狭槽22。狭槽22的尺寸设定成对应于条带14的截面尺寸。上体部分21设置有通过其形成的钻孔或者狭槽23。狭槽23通常平行于狭槽22并且其尺寸设定成对应于条带12的截面尺寸。在另一实施方式中(其对于小的项圈来说是优选的)，其可以在保持器13中仅仅具有一个狭槽，并且条带14和条带12容纳在该狭槽中。

项圈10以以下方式组装。当制造项圈11时，透过使得条带11通过每一个保持器13的狭槽22而将多个保持器13螺接到项圈11。优选地，通常仅沿着条带11的长度间隔开所述保持器13。所述保持器13定位在条带11上，从而狭槽23在条带11的侧面上，当佩戴时其将抵靠宠物的颈部。条带12的材料可以切割成适当的长度，并且如图4所示，条带12穿过保持器13的狭槽23以形成图1的项圈10。当项圈10位于宠物的颈部周围时(卡扣连接器的部件18和19附接其上)，条带12将在条带14下方，并且隐藏以使得观察者不可见。条带12然后可以通过d形环16而附接到皮带等。

因此，应当明显的是，如本文中描述的项圈和保持器完成了本发明的目的并且以其他方式基本上改进了现有技术。

技术特征：

技术总结
本发明公开了一种宠物的项圈(10)，包括第一细长条带(14)和通过所述条带(14)承载的多个保持器(13)。所述保持器(13)容纳第二细长条带(12)，所述第二细长条带(12)的材料例如可以在传统的驱蚤项圈中找到。当所述项圈置于宠物上时，第一条带(14)隐藏所述第二条带(12)，从而使宠物佩戴第二条带(12)时该项圈不明显。

技术研发人员：J·W·布兰德詹斯
受保护的技术使用者：科斯特宠物产品公司
技术研发日：2017.10.13
技术公布日：2018.04.20
