来源：萌宠菠菠乐园时间：2024-11-21 05:12

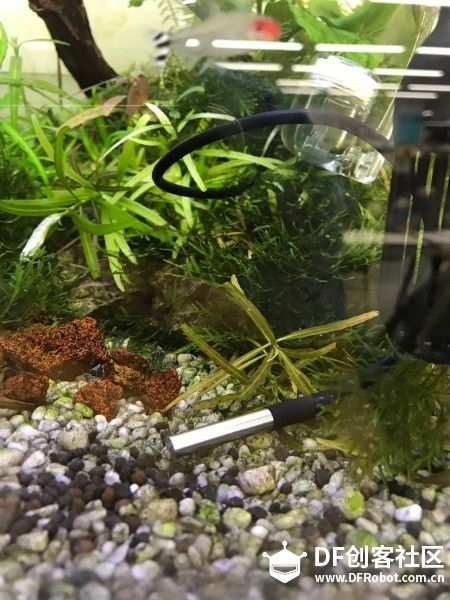

最近天气酷热，离开空调和冷饮简直难以生存。一天给鱼换水时想到，若是长期离家，无法通过勤换水来给鱼降温，还有什么办法能自动为宠物鱼降低水温？朋友出了个损招，“开空调呗”。正好前段时间也看到别人用最新的DS18B20防水温度计套件，于是呼便有了这个点子给鱼缸设置自动降温装置。

／／这是一个面向初学者的0-1教程，来搭建鱼缸自动降温装置。

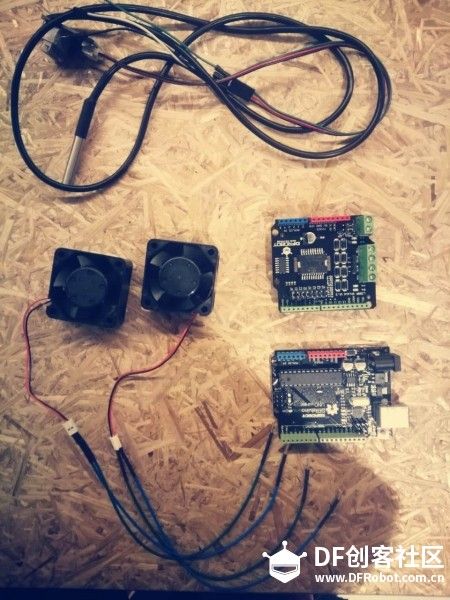

Required Hardware:

12V/1000mA开关电源适配

PS：另需一些亚克力板与杜邦线

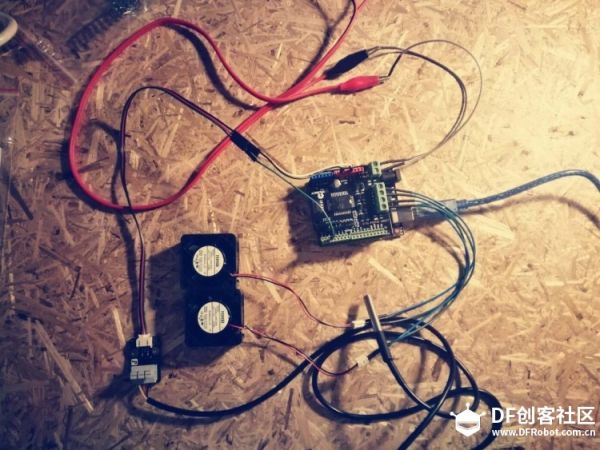

STEP1 完成硬件连接（无需焊接）

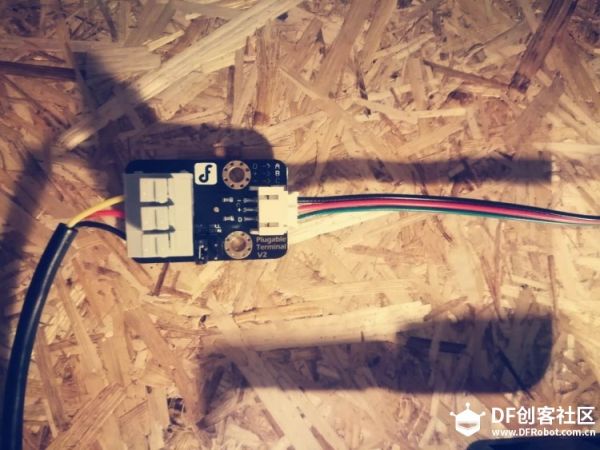

把传感器针脚接到数字口2【如图中绿线】

电扇分别接M1，M2

电扇需要外接电源24v，接到PWRIN

打开以下链接并选择适合你设备的版本.

https://www.arduino.cc/en/Main/Software

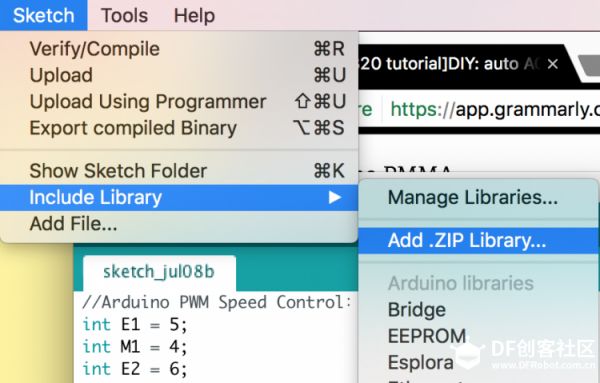

STEP3 向Arduino IDE中添加库.

STEP4 用USB电缆连接电脑和UNO 板子烧录代码

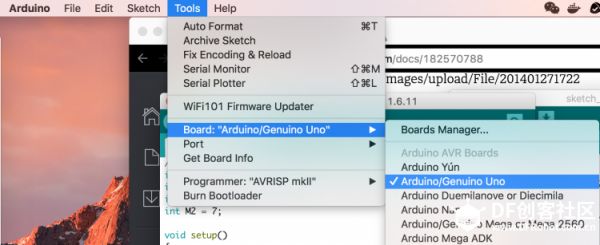

代码如下 (提示: 在工具栏选择正确的板子与接口)

#include <OneWire.h> int DS18S20_Pin = 2; //DS18S20 Signal pin on digital 2 int E1 = 5; int M1 = 4; int E2 = 6; int M2 = 7; //Temperature chip i/o OneWire ds(DS18S20_Pin); // on digital pin 2 void setup(void) { Serial.begin(9600); pinMode(4, OUTPUT); pinMode(7, OUTPUT); } void loop(void) { int value =0; float temperature= getTemp(); Serial.println(temperature); delay(100); if(temperature > 25.00) { digitalWrite(M1,HIGH); digitalWrite(M2, HIGH); analogWrite(E1, 255); //PWM analogWrite(E2, 255); //PWM delay(30); } else{ digitalWrite(M1,LOW); digitalWrite(M2, LOW); analogWrite(E1, 0); //PWM analogWrite(E2, 0); //PWM delay(30); } //just here to slow down the output so it is easier to read } float getTemp(){ //returns the temperature from one DS18S20 in DEG Celsius byte data[12]; byte addr[8]; if ( !ds.search(addr)) { //no more sensors on chain, reset search ds.reset_search(); return -1000; } if ( OneWire::crc8( addr, 7) != addr[7]) { Serial.println("CRC is not valid!"); return -1000; } if ( addr[0] != 0x10 && addr[0] != 0x28) { Serial.print("Device is not recognized"); return -1000; } ds.reset(); ds.select(addr); ds.write(0x44,1); // start conversion, with parasite power on at the end byte present = ds.reset(); ds.select(addr); ds.write(0xBE); // Read Scratchpad for (int i = 0; i < 9; i++) { // we need 9 bytes data = ds.read(); } ds.reset_search(); byte MSB = data[1]; byte LSB = data[0]; float tempRead = ((MSB << 8) | LSB); //using two's compliment float TemperatureSum = tempRead / 16; return TemperatureSum; }复制代码

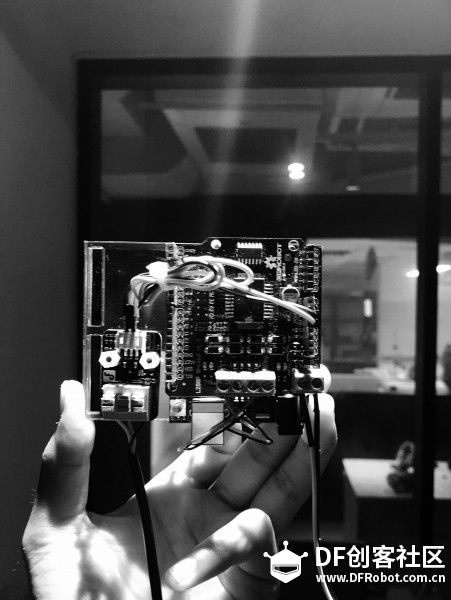

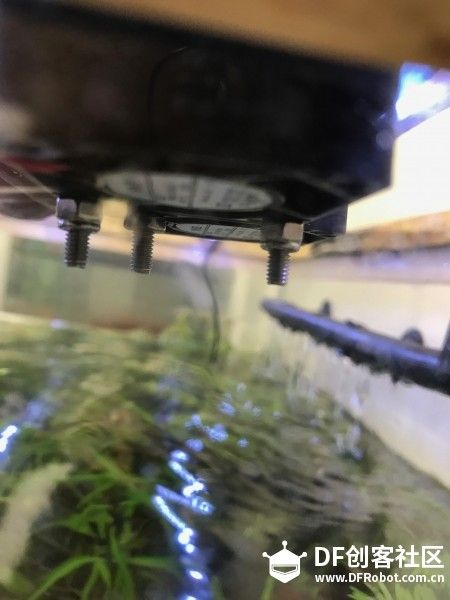

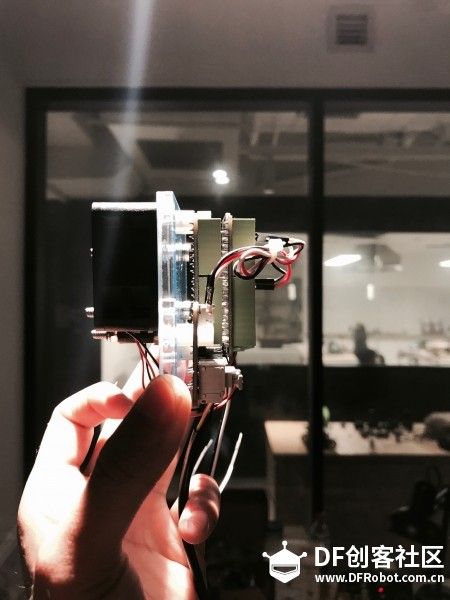

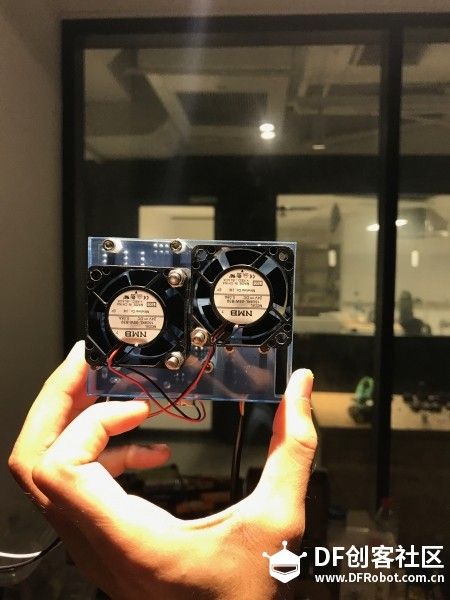

STEP5 用亚克力组合设备
