一种新型安全宠物鸟笼的制作方法

来源：萌宠菠菠乐园时间：2024-11-24 08:42

一种新型安全宠物鸟笼的制作方法

本实用新型涉及宠物用品领域，更具体地说它涉及一种新型安全宠物鸟笼。

背景技术：

市面上传统的鸟笼外形结构单一，门锁内部结构简单，不能很有效的防震防摔，若将该鸟笼投入市场可有效防止鸟笼摔坏以及门锁摔开造成小鸟出逃等现象的发生，优化爱鸟人士的养鸟体验，现有的鸟笼的笼门为片状翻转结构，笼门以门轴为中心进行旋转来打开和关闭，然后再用门扣或者门锁来锁定；笼门边框与笼体之间难免存在较大的缝隙，不美观，并且容易在鸟的爪子伸在此缝隙中时，发生夹伤鸟爪的事故，因此就需要一种即安全防撞击美观低成本新型鸟笼

目前，公告号为cn207653292u的中国专利公开了一种防震防摔的鸟笼，它包括整体呈球形鸟笼本体，所述鸟笼本体的顶端焊接有呈圆盘状的顶盘，且顶盘的上表面中部转动连接有挂钩，所述鸟笼本体的经线筋肋的弧顶处均焊接有金属管，且金属管的外壁均套接有橡胶保护套，所述鸟笼本体的中部预留有门窗，且门窗包括移动门、固定块和门框，所述门框由两根互相平行的纬线筋肋和两根金属管组成，其中一根所述金属管的两端均焊接有与金属管互相垂直的圆杆，且移动门与两根圆杆形成滑动连接。本实用新型简化了该鸟笼的制作工艺，并且原材料易得，成本与传统的鸟笼制作相差无几，大大提高了本鸟笼的性价比，并且鸟笼的设计呈球形，不仅减震而且在相同的占地面积内使鸟的活动范围更大。

技术实现要素：

针对现有技术存在的不足，本实用新型在于提供一种新型安全宠物鸟笼，具有安全防摔。

为实现上述目的，本实用新型提供了如下技术方案：一种新型安全宠物鸟笼，包括笼体，挂钩；其特征在于：所述笼体包括下底板、下底板上方的防护栏；防护栏上方的上底板；所述上底板上设置有球形的转动件；所述转动件相对上底板转动；所述笼体外侧设置有缓冲环；所述笼体于缓冲环内与缓冲环固定连接；所述挂钩与缓冲环一体设置。

本实用新型进一步设置为：所述上底板上设置有直径大于转动件的通孔；所述上底板上设置有穿过通孔的横杆；所述转动件开设有用于横杆穿过的直径大于横杆的转动孔。

本实用新型进一步设置为：所述转动件、通孔、横杆位于上底板上设置有两个且相对设置。

本实用新型进一步设置为：所述上底板面积小于下底板面积；所述下底板上设置有喂食槽；所述喂食槽与上底板对应；所述喂食槽中部设置有分隔板将喂食槽分隔为蓄水槽以及饲料槽；所述上底板上设置有喂食孔；所述喂食孔位于两个转动件之间；所述分隔板穿过喂食孔将喂食孔分为两半。

本实用新型进一步设置为：所述喂食孔下方设置有中空的导流管；所述分隔板穿过导流管将导流管分成两半；所述喂食孔上方设置有喇叭状的集料斗；集料斗底板与喂食孔相通。

本实用新型进一步设置为：所述缓冲环设置有两个；所述缓冲环上一体设置有支撑杆；所述支撑杆端部与下底板一体固定连接。

本实用新型进一步设置为：所述挂钩位于笼体正上方；所述下底板上还设置有若干个条形孔。

综上所述，本实用新型具有以下有益效果：一般爱鸟人士都是喜欢将鸟笼挂在林中的树上，或者提着逗鸟；如果不小心鸟笼发生摔落，缓冲环能够对鸟笼起到缓冲保护作用，当需要给鸟笼中的喂食槽中防止食物时，可以通过上底板上的喂食孔想鸟笼中投放食物，而分隔板将喂食槽分成两部分，则是能够实现饮水和饲料的分离，以及分别投喂；位于上底板的转动件，则能够防止饲养的宠物鸟在上底板上长时间站立，如鹦鹉，珍珠鸟，这样的鸟类，是不需要长时间关在鸟笼当中，当喂食槽中有食物或者饮水时，才需要进入鸟笼，所以上底板的面积小于下底板的面积；同时缓冲环的结构也方便这样的鸟类在缓冲环上站立，本实用新型结构简单，利于使用，而且具有防摔的结构。

附图说明

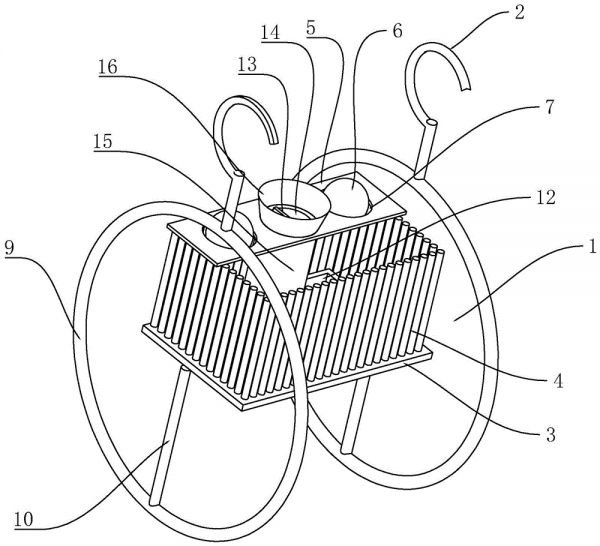

图1是本实施例结构示意图；

图2是本实施例结构示意图；

图3是本实施例结构示意图。

附图标记：1、笼体；2、挂钩；3、下底板；4、防护栏；5、上底板；6、转动件；7、通孔；8、横杆；9、缓冲环；10、支撑杆；11、条形孔；12、喂食槽；13、分隔板；14、喂食孔；15、导流管；16、集料斗。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

本实施例公开了一种新型安全宠物鸟笼，如图1至图3所示，包括笼体1，挂钩2；所述笼体1包括下底板3、下底板3上方的防护栏4；防护栏4由若干个密集排列的柱子沿下底板3边缘设置，防护栏4与下底板3为一体设置，防护栏4上方的上底板5；上底板5与防护栏4一体设置，所述上底板5上设置有球形的转动件6；所述转动件6相对上底板5转动；所述上底板5上设置有直径大于转动件6的通孔7；转动件6设置于通孔7内，所述上底板5上设置有穿过通孔7的横杆8；所述转动件6开设有用于横杆8穿过的直径大于横杆8的转动孔(图中未显示)。横杆8穿过转动件6上的转动孔，转动件6于通孔7内以横杆8为轴心在外力作用下旋转，所述转动件6、通孔7、横杆8位于上底板5上设置有两个且相对设置。

所述笼体1外侧设置有缓冲环9；所述笼体1于缓冲环9内与缓冲环9固定连接；所述缓冲环9设置有两个；分别位于笼体1两侧，所述缓冲环9上一体设置有支撑杆10；支撑杆10向上延伸，支撑杆10端部与下底板3一体固定连接。所述挂钩2与缓冲环9一体设置。所述挂钩2位于笼体1正上方；所述下底板3上还设置有若干个条形孔11。条形孔11的作用在于透气同时减少笼体1的重量。

所述上底板5面积小于下底板3面积；从而是防护栏4上方处于不是完全密封的状态，从而方便宠物鸟进而笼体1内，所述下底板3上设置有喂食槽12；所述喂食槽12与上底板5对应；所述喂食槽12中部设置有分隔板13将喂食槽12分隔为蓄水槽以及饲料槽；所述上底板5上设置有喂食孔14；所述喂食孔14位于两个转动件6之间；所述分隔板13穿过喂食孔14将喂食孔14分为两半。所述喂食孔14下方设置有中空的导流管15；所述分隔板13穿过导流管15将导流管15分成两半；所述喂食孔14上方设置有喇叭状的集料斗16；集料斗16底部与喂食孔14相通。

当然，有些鸟类需要一直养在笼中的，可以再防护栏4上方增加一层盖板，从而对笼体1内部进行合拢。

在实际使用过程中，一般爱鸟人士都是喜欢将鸟笼挂在林中的树上，或者提着逗鸟；如果不小心鸟笼发生摔落，缓冲环9能够对鸟笼起到缓冲保护作用，当需要给鸟笼中的喂食槽12中防止食物时，可以通过上底板5上的喂食孔14想鸟笼中投放食物，而分隔板13将喂食槽12分成两部分，则是能够实现饮水和饲料的分离，以及分别投喂；位于上底板5的转动件6，则能够防止饲养的宠物鸟在上底板5上长时间站立，如鹦鹉，珍珠鸟，这样的鸟类，是不需要长时间关在鸟笼当中，当喂食槽12中有食物或者饮水时，才需要进入鸟笼，所以上底板5的面积小于下底板3的面积；同时缓冲环9的结构也方便这样的鸟类在缓冲环9上站立，本实用新型结构简单，利于使用，而且具有防摔的结构。

以上所述仅为本实用新型的较佳实施例，并不用于限制本实用新型，凡在本实用新型的设计构思之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
