一种组装式宠物床的制作方法

来源：萌宠菠菠乐园时间：2024-11-26 05:07

一种组装式宠物床的制作方法

本实用新型涉及宠物用品技术领域，具体涉及一种组装式宠物床。

背景技术：

现有的宠物床主要采用金属或木质框架结构，并在框架内部固定有床板，而床板材质普遍采用木质结构，且四周直接固定在框架内侧，受限于需达到的使用牢靠性，使得床板在更换拆装时难度较大，且由于木质结构柔软度不足，其舒适性和透气性也相对较差。

针对上述已有技术状况，本实用新型申请人做了大量反复而有益的探索，最终产品取得了有效的成果，并且形成了下面将要介绍的技术方案。

技术实现要素：

为此，本实用新型提供了一种组装式宠物床，以解决现有技术中由于木质床板直接固定在外框架上而导致其不便于拆装更换且舒适性较差的问题。

为了实现上述目的，本实用新型提供如下技术方案：

一种组装式宠物床，包括分体设置的框架体和网布床，所述的网布床边沿分别设有长端定位板和宽端定位板，所述的长端定位板和宽端定位板分别与框架体可拆卸固定连接。

进一步地，所述的网布床采用矩形结构，所述长端定位板和所述宽端定位板分别设有两条，两条所述的长端定位板分别设置在网布床两侧长端，两条所述的宽端定位板分别设置在网布床两侧宽端。

进一步地，所述网布床四边均向内翻折并缝合固定形成用于套装长端定位板和宽端定位板的网状套管，所述长端定位板以及位于长端定位板相应外侧的网状套管上均设有长端螺纹孔，所述宽端定位板以及位于宽端定位板相应外侧的网状套管上均设有宽端螺纹孔。

进一步地，所述的框架体包括设置在左右两侧的两个侧框架以及分别螺纹连接在两个侧框架之间前后端的前入口框架和后框架。

进一步地，所述前入口框架顶侧与所述后框架底侧相平齐，且前入口框架顶侧和后框架底侧分别设有与长端螺纹孔配合的长端定位螺栓，两个所述的侧框架上分别设有与宽端螺纹孔配合的宽端定位螺栓，所述宽端定位螺栓与所述长端定位螺栓水平高度相同。

进一步地，所述的宽端定位螺栓和长端定位螺栓采用内六角螺栓或手拧式螺栓。

进一步地，所述网布床四角均向内翻折并缝合固定。

进一步地，所述的网布床采用斯特林网布。

本实用新型具有如下优点：

1.该宠物床床板采用具有强抗拉性的斯特林网布，其弹性、透气性及安装牢靠性更加优异，有效提升了舒适度；

2.将网布床与框架体采用分体螺纹连接设置，且长宽端安装板均分别套接在网布床边沿的网状套管内，使网布床更换时方便、快捷；

3.网布床边沿通过长宽端安装板一次夹紧固定至框架体上，并进一步通过长宽端定位螺栓进行二次固定，提高了安装牢靠性。

附图说明

为了更清楚地说明本实用新型的实施方式或现有技术中的技术方案，下面将对实施方式或现有技术描述中所需要使用的附图作简单地介绍，本说明书所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供熟悉此技术的人士了解与阅读，任何结构的修饰、比例关系的改变或大小的调整，在不影响本实用新型所能产生的功效及所能达成的目的下，均应仍落在本实用新型所揭示的技术内容得能涵盖的范围内。

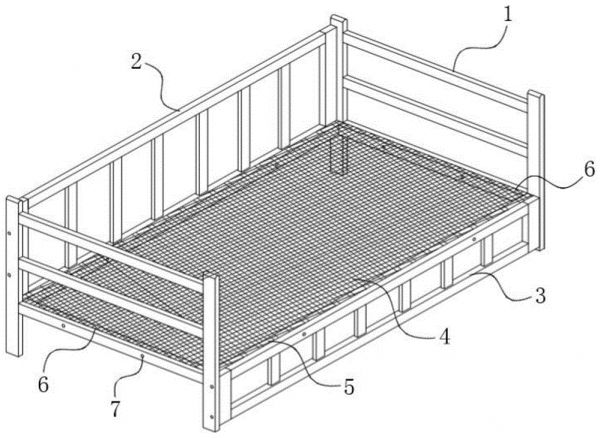

图1为本实用新型的整体结构示意图；

图2为本实用新型中框架体的结构示意图；

图3为本实用新型未设置网布床时的定位板安装结构示意图。

图中，侧框架1、后框架2、前入口框架3、网布床4、长端定位板5、宽端定位板6、宽端定位螺栓7、长端定位螺栓8。

具体实施方式

以下由特定的具体实施例说明本实用新型的实施方式，熟悉此技术的人士可由本说明书所揭露的内容轻易地了解本实用新型的其他优点及功效，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1、2所示，本实用新型实施例提供了一种组装式宠物床，包括分体设置的框架体和网布床4，具体设置如下：

框架体，所述的框架体包括设置在左右两侧的两个侧框架1、分别螺纹连接在两个侧框架1之间前后端的前入口框架3和后框架2，其中，所述前入口框架3顶侧与所述后框架2底侧相平齐，且前入口框架3顶侧和后框架2底侧分别设有用于固定网布床4的长端定位螺栓8，两个所述的侧框架1上分别设有与长端定位螺栓8水平高度相同的宽端定位螺栓7。

网布床4，与框架体分体设置。所述的网布床4采用矩形结构，且网布床4两侧长端分别固定有一条长端定位板5，两侧宽端分别固定有一条宽端定位板6，两条所述的长端定位板5分别通过长端定位螺栓8螺纹连接在所述前入口框架3顶侧和所述后框架2底侧，两条所述的宽端定位板6分别通过宽端定位螺栓7螺纹连接在两个所述侧框架1上，用以使网布床4均匀拉展固定至框架体上。

具体地，矩形结构的所述网布床4四角均向内翻折并缝合固定，用以提高网布床4的整体抗拉性且避开与侧框架1的重叠位置，提高美观性；网布床4四边均向内翻折并缝合固定形成用于套装长端定位板5和宽端定位板6的网状套管，所述的长端定位板5以及位于长端定位板5相应外侧的网状套管上均设有与长端定位螺栓8螺纹连接的长端螺纹孔，所述的宽端定位板6以及位于宽端定位板6相应外侧的网状套管上均设有与宽端定位螺栓7螺纹连接的宽端螺纹孔，用以使网布床4可方便地拆装更换，同时在长端定位板5和宽端定位板6拉展固定网布床4的基础上，通过进一步螺纹固定提高稳定性。

需要说明的是，所述的网布床4使用的材质包括但不限于具有高强拉力的斯特林网布；所述的宽端定位螺栓7和长端定位螺栓8使用的螺栓结构包括但不限于内六角螺栓、手拧式螺栓。

该宠物床的使用过程如下：

首先，将后框架2和前入口框架3依次螺纹连接至两个侧框架1之间；

其次，将长端定位板5和宽端定位板6分别放入网布床4边侧的网状套管内，并拉展网布床4使长端定位板5对应后框架2和前入口框架3，使宽端定位板6对应侧框架1；

最后，依次拧紧宽端定位螺栓7和长端定位螺栓8，即可。

更换网布床4时，拧开宽端定位螺栓7和长端定位螺栓8，并先分别将长端定位板5和宽端定位板6从框架体上取下，进而将网布床4从长端定位板5和宽端定位板6，更换新的网布床4原路装回，即可。

对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
